Стартер BYD F3 установлен на задней части двигателя вблизи сцепления и крепится тремя болтами к корпусу коробки передач. Для его демонтажа потребуется доступ снизу, а также снятие воздушного фильтра и аккумулятора для обеспечения свободного пространства.
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания. Затем отсоединяются провода от стартера: основной силовой кабель и управляющий провод с разъёмом. Крепления проводов часто фиксируются гайками на 13 и 10 мм соответственно.
Для снятия стартера потребуется торцовый ключ на 14 мм с удлинителем. Два болта доступны сверху, третий – снизу. Чтобы добраться до нижнего болта, автомобиль следует приподнять и зафиксировать на надёжных опорах. Все болты желательно предварительно обработать проникающей смазкой.
Важно: при обратной установке стартера BYD F3 необходимо тщательно очистить посадочное место и проверить контактную группу на наличие окислов. Неправильная затяжка креплений может привести к смещению оси стартера и повреждению венца маховика.
Рекомендуется заранее проверить совместимость нового или восстановленного стартера по каталожному номеру: часто используются модели с маркировкой QDJ1316 или её аналог.
Как определить точное расположение стартера на BYD F3
Стартер на BYD F3 расположен в нижней части моторного отсека, ближе к стыку двигателя и коробки передач. Чтобы его найти, открой капот и осмотрите зону под коллектором впуска – стартер находится с задней стороны двигателя, ближе к перегородке моторного отсека.

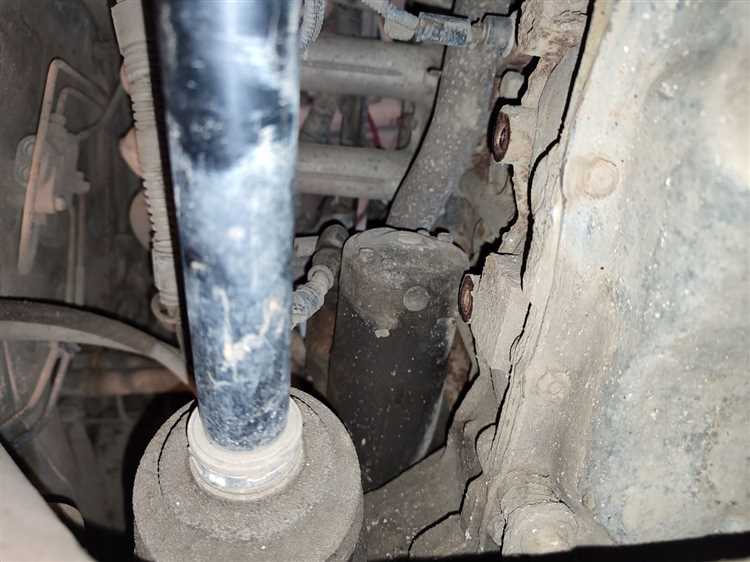

Удобнее всего определить его местоположение снизу автомобиля. Для этого понадобится подъёмник или надёжные подпорки. Зайдите под машину со стороны водителя и найдите место соединения коробки передач с двигателем – стартер крепится болтами к корпусу сцепления и имеет цилиндрическую форму с подключённым толстым кабелем питания.
Визуальные ориентиры: рядом проходит выхлопной коллектор и датчик положения коленвала. Стартер отличается по внешнему виду – корпус металлический, компактный, с втягивающим реле сверху.
Перед началом работ обязательно обесточьте аккумулятор, чтобы избежать короткого замыкания при прикосновении к клеммам стартера.
Какие инструменты понадобятся для демонтажа стартера
Для снятия стартера на BYD F3 потребуется торцевой ключ на 13 мм с трещоткой и удлинителем – он необходим для откручивания крепёжных болтов. Без удлинителя доступ к нижним болтам будет затруднён.
Головка на 10 мм потребуется для отсоединения клемм и мелких креплений. Желательно использовать насадки с магнитом, чтобы избежать потери гаек в труднодоступных местах моторного отсека.
Крестовая отвёртка пригодится для отсоединения электрических разъёмов. Также потребуется съёмник клемм аккумулятора – без него высок риск повреждения контактов при снятии питания.
Плоская монтировка или длинная отвёртка может понадобиться для аккуратного сдвига стартера с посадочного места после откручивания – стартер может «прикипеть» к блоку двигателя.
Перчатки с противоскользящим покрытием защитят руки и обеспечат лучший захват инструмента при работе в ограниченном пространстве подкапотного пространства.
Как отключить аккумулятор перед снятием стартера
Перед началом работы необходимо полностью обесточить систему. В BYD F3 аккумулятор расположен в подкапотном пространстве с левой стороны ближе к переднему щиту.
Порядок отключения:
1. Заглушить двигатель, вынуть ключ из замка зажигания.
2. Надеть перчатки с диэлектрическим покрытием.
3. Сначала открутить гайку на отрицательной клемме (обычно черный провод). Используется головка на 10 мм. После ослабления, снять клемму и отвести в сторону, чтобы она не соприкасалась с клеммой аккумулятора или металлическими частями кузова.
4. Далее ослабить и снять положительную клемму (красный провод) тем же способом. Не касаться одновременно двух клемм или корпуса инструмента.
5. Убедиться, что клеммы надежно зафиксированы в отведенном положении и не создают риска замыкания.
Эта процедура исключает риск короткого замыкания и защищает электрооборудование при демонтаже стартера.
Как получить доступ к стартеру в моторном отсеке
На BYD F3 стартер расположен в нижней части двигателя, ближе к стыку с коробкой передач. Для доступа потребуется работа снизу и сверху.
- Отключите минусовую клемму аккумулятора.
- Снимите воздушный фильтр вместе с корпусом. Для этого открутите крепления корпуса, отсоедините патрубки и фишки датчиков.
- Открутите крепление жгута проводки, проходящего над стартером, и аккуратно отведите его в сторону.
- Снимите защиту картера снизу автомобиля.
- При необходимости поддомкратьте автомобиль и установите на надёжные опоры.
- Снизу найдите стартер: он закреплён двумя болтами к блоку двигателя, рядом с колоколом КПП.
- Освободите доступ к контактам: снимите пластиковый кожух с проводов, открутите гайку силового кабеля и разъедините управляющий провод.
После выполнения этих шагов стартер полностью доступен для демонтажа.
Как отсоединить провода и разъёмы от стартера
Перед началом работ обязательно обесточьте автомобиль, сняв минусовую клемму с аккумулятора. Это исключает короткое замыкание при работе с проводкой стартера.
На BYD F3 стартер расположен в нижней части двигателя, ближе к стыку с коробкой передач. Доступ к контактам возможен снизу автомобиля – потребуется поднять авто и зафиксировать его на надёжных опорах.
Первым отключается толстый силовой провод, идущий от аккумулятора к втягивающему реле стартера. Он крепится на гайке под ключ на 13 мм. Перед откручиванием проверьте целостность изоляции – повреждённый кабель необходимо заменить.
Затем отсоедините управляющий провод – он подключён к малому контакту реле через пластиковый разъём с фиксатором. Аккуратно нажмите на фиксатор и вытяните разъём, избегая рывков, чтобы не повредить контактные пины.
Если имеется третий провод – например, для тахометра или иммобилайзера – его разъём также отсоединяется вручную. Проверьте, чтобы все разъёмы были сняты полностью и не остались висящие провода, способные замкнуть при демонтаже стартера.
Как открутить крепёжные болты стартера
Для снятия стартера с автомобиля BYD F3 необходимо аккуратно открутить крепёжные болты, которые фиксируют его на трансмиссии. Важно помнить, что правильный инструмент и техника работы помогут избежать повреждений.
1. Используйте ключ на 13 мм для откручивания болтов, удерживающих стартер. Для труднодоступных мест может понадобиться удлинитель, который облегчит доступ к болтам. Также можно использовать трещотку с переходниками для удобства.
2. Болты стартера могут быть подвержены коррозии, поэтому перед их откручиванием стоит обработать их проникающей жидкостью, такой как WD-40. Дайте жидкости время для воздействия – обычно достаточно 5-10 минут.
3. Начинайте откручивать болты с верхнего, чтобы избежать излишнего напряжения на стартере. Нижний болт откручивайте в последнюю очередь.
4. Если болт застрял, попробуйте аккуратно покачать его с помощью небольших ударов по инструменту, но избегайте чрезмерных усилий, чтобы не повредить резьбу.
5. После того как все болты откручены, аккуратно извлеките стартер, избегая усилий, которые могут привести к повреждению электрических соединений.
Как аккуратно извлечь стартер из посадочного места
Для извлечения стартера с минимальными усилиями и без повреждений необходимо соблюдать несколько ключевых шагов. Начните с отключения аккумулятора, чтобы избежать коротких замыканий при работе с электрическими соединениями. Снимите все провода с клемм стартера, аккуратно отщелкивая их с помощью ключа или отвертки, чтобы не повредить клеммные соединения.
Далее, с помощью ключа открутите болты, удерживающие стартер в посадочном месте. Обратите внимание на болты, которые могут быть скрыты под кронштейнами или пластиковыми деталями, и заранее уберите препятствия. Важно не применять чрезмерную силу при откручивании, чтобы избежать повреждения крепежных элементов.
Когда все болты откручены, аккуратно начинайте извлечение стартера. Если он застрял, используйте небольшой рычаг, например, длинную отвертку, для того чтобы немного приподнять стартер в месте его крепления. Поднимайте стартер плавно, не применяя сильных ударов, чтобы не повредить внутренние элементы системы или корпус стартера.
После того как стартер выйдет из посадочного места, аккуратно положите его на ровную поверхность, чтобы избежать повреждения элементов, которые могут быть расположены на корпусе или контактах устройства.
Вопрос-ответ:
Как снять стартер на автомобиле BYD F3?
Для того чтобы снять стартер на BYD F3, необходимо выполнить несколько шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите защитный кожух, если он есть, и открутите болты, крепящие стартер к двигателю. После этого отсоедините провода от клемм стартера. На некоторых моделях может понадобиться снять дополнительные компоненты, такие как воздушный фильтр или элементы, блокирующие доступ к стартеру. Как только стартер будет снят, аккуратно извлеките его из монтажного места.
Какие инструменты нужны для снятия стартера на BYD F3?
Для снятия стартера на автомобиле BYD F3 вам понадобятся стандартные инструменты: ключи и отвертки, а также возможно головки и трещотка для откручивания болтов. Рекомендуется использовать головку на 13 мм для снятия клемм и болтов крепления стартера. Также будет полезна магнитная подставка для хранения мелких деталей, чтобы не потерять их в процессе работы.
Нужно ли снимать аккумулятор перед снятием стартера на BYD F3?
Да, перед тем как снять стартер, обязательно отключите аккумулятор. Это предотвратит риск короткого замыкания и обеспечит вашу безопасность. Отключив аккумулятор, вы сможете безопасно работать с проводами стартера, не опасаясь случайного замыкания цепи.
Что делать, если стартер не снимается из-за коррозии?
Если стартер не снимается из-за коррозии, попробуйте аккуратно обработать крепежные болты проникающим смазочным составом, например, WD-40, и подождите несколько минут. Это поможет ослабить ржавчину. После этого попробуйте открутить болты снова. В некоторых случаях может понадобиться легкое постукивание по стартеру молотком через деревянный брусок, чтобы ослабить его.
Как проверить работоспособность стартера после снятия?
После снятия стартера, чтобы проверить его работоспособность, можно подключить его напрямую к аккумулятору. Подсоедините один провод к положительной клемме аккумулятора, а другой — к клемме стартера. При наличии исправного устройства стартер должен запуститься, и шестерня должна начать вращаться. Если стартер не срабатывает или издает странные звуки, возможно, он требует ремонта или замены.
