На моделях Volvo S60 со временем возникают проблемы с запуском двигателя, и часто причина кроется в износе стартера. Снятие стартера на этой модели требует точности и понимания конструкции, особенно на двигателях с поперечным расположением. Работа осложняется ограниченным пространством в моторном отсеке и необходимостью частичного демонтажа других компонентов.
Перед началом работ важно отключить аккумулятор – стартер напрямую связан с электросетью, и пренебрежение этим шагом может привести к короткому замыканию. Работа выполняется снизу, поэтому потребуется подъемник или надежные упоры. Доступ к стартеру возможен после снятия защиты картера и нижнего кожуха двигателя.
На большинстве версий Volvo S60 стартер крепится тремя болтами к блоку цилиндров, а также подключен через силовой кабель и управляющий провод. Важно запомнить или сфотографировать порядок подключения проводов перед демонтажем. Некоторые версии имеют дополнительную теплоизоляцию, которую также необходимо аккуратно снять и сохранить для последующей установки.
Применение ключей с трещоткой и удлинителей облегчает доступ к крепежу, особенно если двигатель горячий или покрыт налетом масла. Перед установкой нового или восстановленного стартера рекомендуется очистить посадочную плоскость и проверить состояние проводки на наличие коррозии или повреждений изоляции.
Как подготовить автомобиль Volvo S60 к снятию стартера
Перед демонтажом стартера на Volvo S60 необходимо обеспечить безопасный доступ к узлу и исключить риск короткого замыкания или повреждения компонентов. Подготовка проводится строго поэтапно:
- Заглушите двигатель и извлеките ключ из замка зажигания.
- Откройте капот и отключите клемму минус с аккумуляторной батареи. Это исключит вероятность случайного запуска стартера и замыканий.
- При необходимости снимите воздушный фильтр и корпус воздухозаборника. На моделях с двигателями 2.4 и T5 доступ к стартеру ограничен без демонтажа этих элементов.

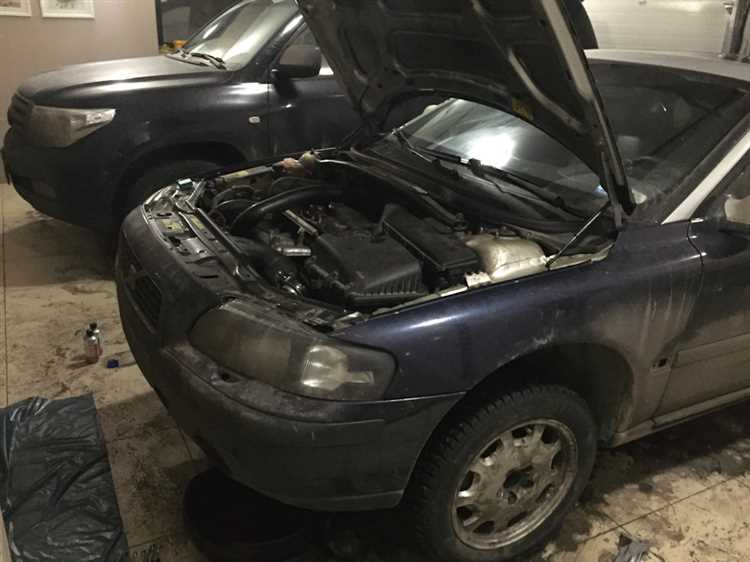

- Установите автомобиль на ровную поверхность и зафиксируйте стояночный тормоз.
- Поддомкратьте переднюю часть автомобиля и установите надежные подпорки под подрамник. Никогда не работайте только на домкрате.
- Снимите защиту картера, если она препятствует доступу к нижней части стартера. Крепится на болтах по периметру – используйте головку на 10 мм или Torx, в зависимости от исполнения.
- Обеспечьте доступ к болтам крепления стартера со стороны коробки передач и электрическим разъёмам. Для этого может потребоваться снять пластиковые кожухи или отвести жгут проводки в сторону.
Только после выполнения всех перечисленных шагов можно переходить к непосредственному демонтажу стартера.

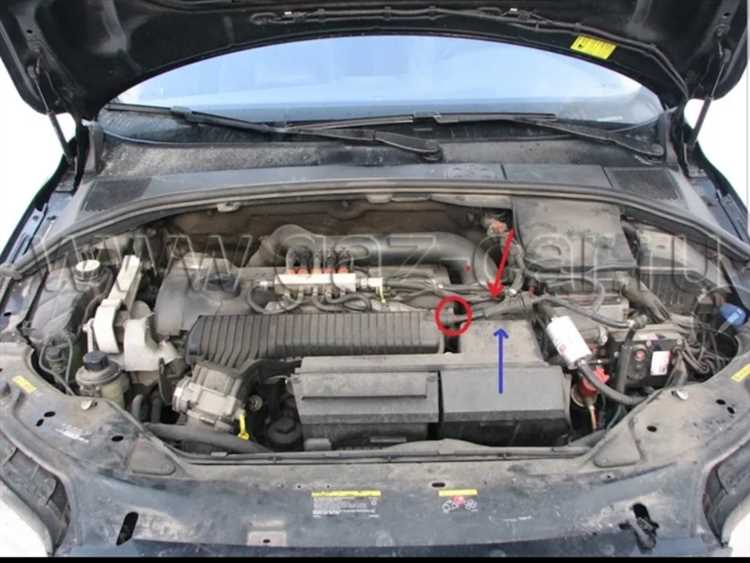

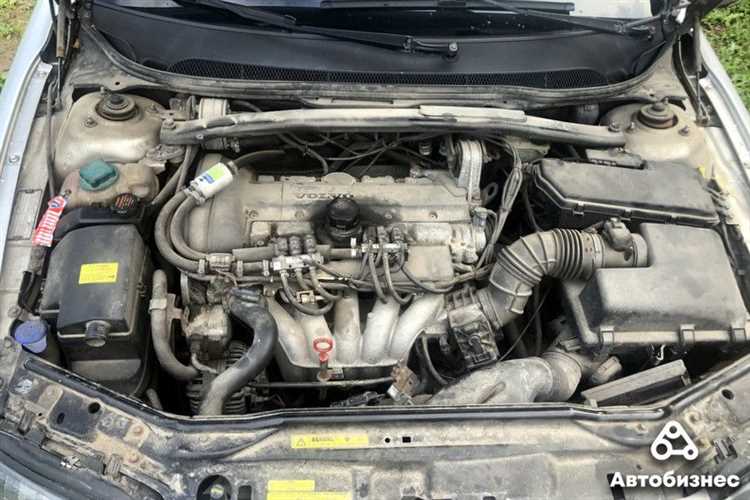

Где находится стартер на Volvo S60 и как к нему добраться
Стартер на Volvo S60 расположен в задней части двигателя, ближе к стыку с коробкой передач, со стороны моторного щита. На моделях с двигателями 2.4 и 2.5 литра он установлен под впускным коллектором, чуть ниже уровня головки блока цилиндров.
Для доступа потребуется снять верхнюю пластиковую крышку двигателя и отключить аккумулятор, чтобы исключить короткое замыкание. Далее отсоединяется корпус воздушного фильтра и впускной патрубок – это освободит пространство и обеспечит обзор. На некоторых модификациях потребуется снять аккумуляторную полку для удобства работы.
Стартер крепится двумя болтами к картеру коробки передач. Один из болтов трудно доступен и выкручивается с нижней стороны автомобиля, поэтому необходимо поднять машину и обеспечить устойчивую опору. Также потребуется отсоединить клеммы питания и управляющий провод, перед этим зафиксировав их положение для обратной сборки.
Работа требует набора торцевых головок, удлинителей и трещотки. Удобнее всего использовать инструмент с шарнирным приводом для нижнего болта. После демонтажа можно легко извлечь стартер через верх, при условии снятия всех мешающих элементов.
Какие инструменты понадобятся для демонтажа стартера
Для снятия стартера на Volvo S60 потребуется комплект торцевых головок с трещоткой. Обязательно наличие головок на 10, 13 и 14 мм – именно эти размеры чаще всего используются для креплений стартера и сопутствующих элементов.
Необходим удлинитель длиной от 100 до 200 мм для удобства доступа к болтам, расположенным в труднодоступных местах. Также потребуется карданный шарнир для работы под углом, особенно если демонтаж производится без подъёмника.
Ключ с трещоткой желательно использовать с мелким шагом – это облегчит работу в ограниченном пространстве моторного отсека. Подготовьте гаечные ключи аналогичных размеров, особенно накидные – они пригодятся в местах, где трещоткой работать невозможно.
Обязательно наличие отвертки с плоским жалом для отсоединения разъёмов и фиксаторов. Для откручивания силового провода понадобится торцовый ключ на 13 мм или головка с воротком.
Понадобятся также перчатки с прорезиненной поверхностью для уверенного захвата инструмента и защиты рук. Если аккумулятор ещё не отключён – ключ на 10 мм для снятия клеммы обязателен.
Желателен фонарик с налобным креплением – стартер расположен в нижней части двигателя, освещение критично для точной работы.
Как отключить аккумулятор и другие электрические соединения
Перед началом работ необходимо обесточить систему. Для этого откройте капот и найдите аккумуляторную батарею – у Volvo S60 она расположена в правом заднем углу под капотом. Используйте торцовый ключ на 10 мм, чтобы ослабить зажим минусовой клеммы. Снимите клемму и отведите её в сторону, избегая контакта с металлическими частями. Только после этого отсоединяйте плюсовую клемму. Контролируйте, чтобы инструменты не замкнули клеммы между собой или с кузовом.

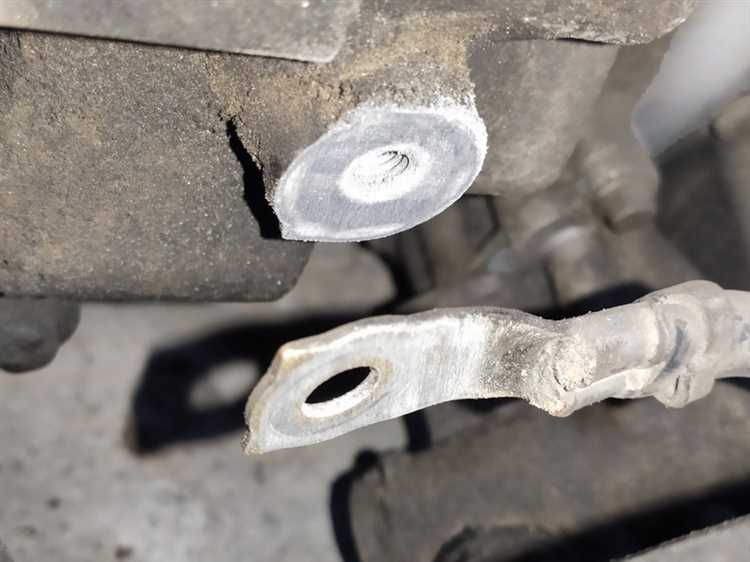

Основной силовой кабель, подающий напряжение на стартер, крепится гайкой на 13 мм. Используйте ключ с изолированной ручкой. Снимите гайку и аккуратно отсоедините наконечник провода. Убедитесь в отсутствии трещин и следов оплавления на изоляции.
Проверьте, чтобы ни один из отключённых проводов не касался корпуса двигателя или металлических поверхностей. Это особенно важно при дальнейшем демонтаже стартера, чтобы исключить случайные короткие замыкания.
Как открутить крепления и снять стартер с двигателя
Отключите аккумулятор, чтобы исключить короткое замыкание. Найдите стартер со стороны коробки передач – он закреплён к картеру двигателя двумя или тремя болтами под головку на 13 или 14 мм. Убедитесь, что у вас есть трещотка с удлинителем и карданом, так как доступ к креплениям ограничен.
Сначала отсоедините толстый питающий провод от втягивающего реле, удерживаемый гайкой на 13 мм. Затем отсоедините управляющий провод, зафиксированный на контактной клемме. При необходимости используйте плоскую отвёртку, чтобы аккуратно снять фиксатор.
Откручивайте крепёжные болты стартера поочерёдно, начиная с верхнего – он обычно менее доступен. Для нижнего болта подлезьте снизу, используя домкрат и страховочные опоры. После снятия всех болтов слегка покачайте стартер, чтобы освободить его из направляющих. Тяните на себя строго по оси – не поворачивайте и не выворачивайте корпус, чтобы не повредить шлицевую часть и прилегающие компоненты.

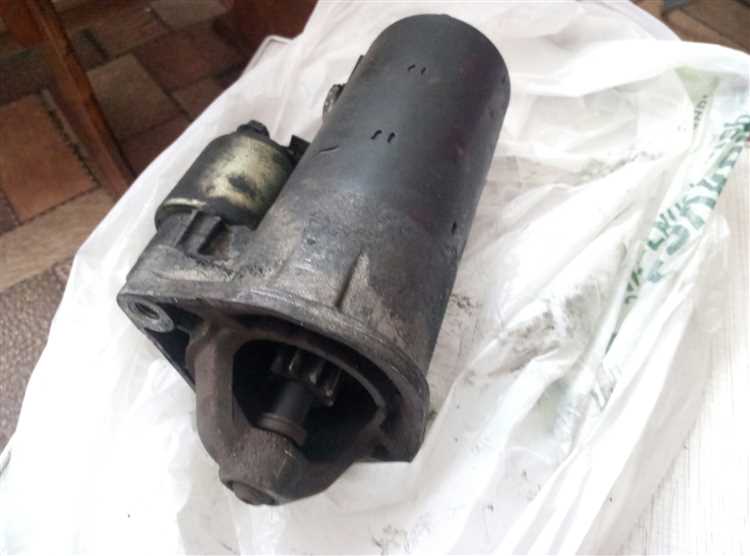

На что обратить внимание при осмотре снятого стартера
При осмотре снятого стартера важно тщательно проверить несколько ключевых элементов, которые могут указывать на его работоспособность или необходимость ремонта.
Контактные соединения: Проверьте состояние всех контактных клемм, особенно на корпусе и проводах. Окислы или коррозия на контактах могут привести к плохому соединению и сбоям в работе стартера. Если клеммы окислились, их следует очистить или заменить.
Щетки и коллектор: Щетки должны быть целыми, без излишнего износа. Если щетки стерты до минимальной длины, это указывает на необходимость их замены. Коллектор также должен быть проверен на наличие следов перегрева или повреждений, таких как трещины или выемки. Неровности коллектора могут привести к плохому контакту и неравномерной работе стартера.
Механизм привода: Проверьте зубья маховика и редуктора стартера. Они должны быть не повреждены и не иметь следов износа. Изношенные зубья могут привести к тому, что стартер не будет полностью включаться или заедать при запуске двигателя.
Ротор и статор: Осмотрите ротор на предмет износа, трещин или повреждений. Убедитесь, что статор не имеет следов перегрева, что может быть свидетельством неисправности. Также проверьте, чтобы ротор свободно вращался, не встречая сопротивления.
Уплотнительные элементы: Проверьте состояние сальников и уплотнителей стартера. Изношенные или поврежденные уплотнительные элементы могут привести к проникновению грязи или влаги внутрь устройства, что ухудшает его работу и сокращает срок службы.
Проверка внутренней изоляции: Изоляция проводов и катушек должна быть в хорошем состоянии, без трещин и повреждений. Поврежденная изоляция может привести к короткому замыканию и выходу стартера из строя.
Подходите к осмотру стартера системно и внимательно, чтобы выявить возможные проблемы, которые могут повлиять на его работу при установке на автомобиль.
Вопрос-ответ:
Как снять стартер на Volvo S60 своими руками?
Для того чтобы снять стартер с Volvo S60, первым шагом будет поднятие машины с помощью домкрата, чтобы обеспечить доступ к нижней части двигателя. Затем отключите аккумулятор, чтобы избежать короткого замыкания. Стартер обычно находится возле трансмиссии, его необходимо открутить от креплений с помощью гаечных ключей или трещотки. Убедитесь, что все провода отсоединены от стартера перед его извлечением. Также не забудьте осмотреть стартер на наличие повреждений, которые могли привести к его неисправности.
Какие инструменты нужны для снятия стартера на Volvo S60?
Для снятия стартера на Volvo S60 вам понадобятся: набор ключей, отвертки, трещотка с головками разных размеров, возможно, удлинитель для труднодоступных мест. Также желательно использовать домкрат для подъема автомобиля, если доступ снизу затруднен. Важно проверить, что все инструменты у вас под рукой перед началом работы, чтобы избежать лишних пауз.
Можно ли самостоятельно снять стартер на Volvo S60, не имея опыта?
Если у вас нет опыта, снятие стартера на Volvo S60 может показаться сложной задачей, но при наличии базовых знаний в автообслуживании и необходимых инструментов вполне возможно справиться. Главное — внимательно следовать инструкции, избегать торопливых движений и убедиться в отключении аккумулятора перед работой. Если что-то вызывает сомнения, можно обратиться к специалисту, чтобы избежать повреждения компонентов автомобиля.
Как часто нужно менять стартер на Volvo S60?
Стартер на Volvo S60 обычно служит долгие годы, но срок его службы может зависеть от условий эксплуатации автомобиля. Если стартер стал издавать посторонние звуки, работать нестабильно или не реагирует на включение, скорее всего, его нужно заменить. Регулярные проверки и обслуживание помогут продлить срок службы стартера. Обычно стартер заменяют при значительных проблемах с его работой или при наличии повреждений, которые невозможно устранить ремонтом.
Какие признаки того, что стартер на Volvo S60 требует замены?
Если при повороте ключа в замке зажигания стартер не срабатывает, или слышен только щелчок, это может быть признаком неисправности стартера. Также на неисправный стартер могут указывать слабые или неравномерные обороты двигателя при попытке запуска, а также запах горелой проводки. В таком случае рекомендуется немедленно проверить стартер, и, если нужно, заменить его, чтобы избежать поломки других компонентов.
