Формат DWG является стандартом для хранения двумерных и трёхмерных чертежей, созданных в AutoCAD и других CAD-системах. Archicad поддерживает импорт DWG, но процесс требует учёта ряда технических нюансов, чтобы сохранить точность и структуру данных.
Для корректного открытия DWG-файла в Archicad необходимо учитывать версию исходного файла, так как программа не поддерживает все ранние и экспериментальные форматы DWG. Рекомендуется использовать файлы в версиях AutoCAD 2007 и новее для максимальной совместимости.
Импорт DWG в Archicad происходит через встроенный мастер, который позволяет выбрать нужные слои, настроить масштаб и указать типы объектов для конвертации. При этом важным этапом является проверка единиц измерения и настройка точности геометрии, чтобы избежать искажений при конвертации.
Практический совет: перед импортом DWG-файла желательно очистить его от избыточных данных и закрепить нужные слои, что упростит дальнейшую работу в Archicad и повысит производительность проекта.
Как подготовить DWG-файл для импорта в Archicad
Перед импортом DWG-файла в Archicad необходимо оптимизировать содержимое для корректной работы и точного отображения. Во-первых, убедитесь, что файл сохранён в версии AutoCAD не выше 2013, так как более новые форматы могут вызвать ошибки при импорте.
Удалите лишние слои и объекты: удалите все вспомогательные элементы, такие как временные линии, отметки и избыточные аннотации. Чем меньше мусора в файле, тем быстрее и стабильнее будет загрузка в Archicad.
Проверьте масштаб и единицы измерения: в AutoCAD установите правильные единицы (обычно миллиметры или метры) и убедитесь, что объекты имеют корректные размеры. Это предотвратит искажения при переносе.
Перед экспортом рекомендуется очистить чертёж с помощью команды PURGE для удаления неиспользуемых блоков, стилей и слоёв. Используйте AUDIT для исправления ошибок файла.
Оптимально экспортировать DWG с настройками, отключающими сохранение в 3D, если файл предназначен только для 2D-импорта. В Archicad 3D-элементы из DWG могут неправильно интерпретироваться.
Наконец, сохраняйте файл с минимальным количеством вложенных блоков. Перед импортом в Archicad их лучше развернуть (EXPLODE) для упрощения структуры, что облегчит работу с объектами внутри Archicad.
Какие версии DWG поддерживает Archicad
Archicad поддерживает импорт файлов DWG, начиная с версии AutoCAD R14 и вплоть до AutoCAD 2023. Наиболее стабильная и полнофункциональная работа обеспечивается с файлами форматов DWG 2000–2018. Форматы более ранних версий, такие как DWG 12 и ниже, встречаются редко и требуют конвертации перед импортом.
Рекомендуется сохранять DWG-файлы в версиях AutoCAD 2007–2018 для минимизации проблем с совместимостью и корректного отображения элементов. Archicad корректно обрабатывает 2D и 3D объекты, однако для сложных 3D-моделей лучше использовать последние поддерживаемые версии, чтобы избежать потери данных.
При открытии DWG из более новых версий AutoCAD (после 2023) может потребоваться экспорт в более старый формат, так как Archicad обновляется с задержкой относительно релизов AutoCAD. Для этого рекомендуется использовать функцию «Сохранить как» в AutoCAD с выбором нужной версии DWG.
Как импортировать DWG-файл через команду “Вставить как рисунок”
Откройте проект в Archicad и выберите меню Редактирование → Вставить → Вставить как рисунок. В появившемся окне укажите путь к DWG-файлу.
Перед подтверждением импорта важно задать параметры масштаба. Рекомендуется использовать единицы измерения, совпадающие с исходными чертежа, чтобы избежать искажений.
Опция “Вставить как рисунок” преобразует DWG в растровое изображение, которое нельзя редактировать как векторный объект. Поэтому перед импортом проверьте необходимость дальнейшей доработки чертежа.
В настройках можно выбрать, будет ли изображение вставлено на отдельный слой. Рекомендуется создавать отдельный слой для DWG-изображения для удобства управления и последующего отключения, если потребуется.
После выбора параметров нажмите ОК. DWG-файл отобразится в проекте как вложенное растровое изображение. Перемещайте и масштабируйте его стандартными инструментами Archicad.
Как вставить DWG-чертёж в качестве 2D-черчения
Для вставки DWG-файла в Archicad в виде 2D-черчения необходимо выполнить несколько точных шагов, обеспечивающих корректное отображение и удобство работы с импортированным материалом.
- Откройте проект в Archicad, в который нужно вставить DWG.
- Перейдите в меню Файл → Интероперабельность → Импорт и выберите Импорт DWG/DXF.
- В появившемся окне укажите путь к нужному DWG-файлу и нажмите Открыть.
- В диалоговом окне импорта установите следующие параметры:
- Выберите вариант импорта как 2D-черчение (не 3D-объекты).
- Активируйте опцию Преобразовать все объекты в 2D элементы, чтобы избежать проблем с 3D-моделированием.
- Задайте масштаб, соответствующий размеру DWG, например 1:1 или 1:100, если это чертеж в метрах.
- Выберите корректный слой для вставки, чтобы не смешивать DWG с существующими элементами проекта.
- Отключите опцию Автоматическое упрощение, если требуется сохранить все детали чертежа.
- Нажмите Импорт. Импортированный чертёж появится на рабочем поле как группа 2D-элементов.
- При необходимости отредактируйте расположение чертежа с помощью инструментов перемещения и масштабирования.
- Для дальнейшей работы рекомендуется разблокировать группу и преобразовать её в отдельные элементы, если планируется редактирование отдельных линий.
Импортированный таким образом DWG сохраняет оригинальные линии, штриховки и текстовые надписи, что обеспечивает точность при работе с исходным чертежом. Для оптимизации отображения используйте фильтры слоёв и управляйте видимостью элементов через палитру слоёв Archicad.

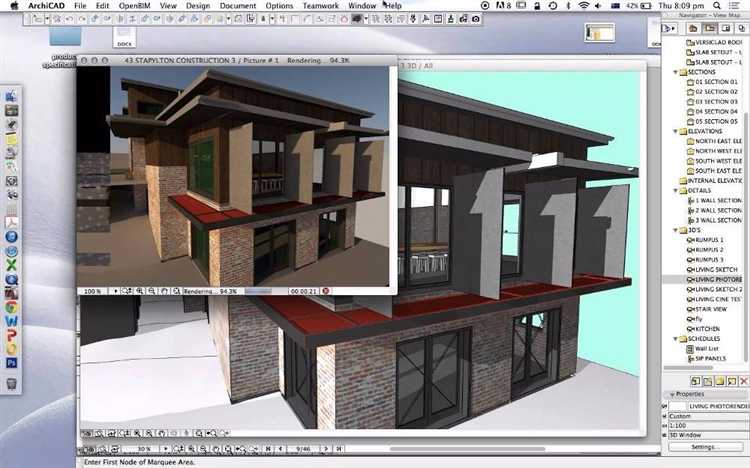

Как использовать DWG-файл в 3D-модели Archicad
Импорт DWG-файла в Archicad начинается с выбора команды «Файл» → «Интероперабельность» → «Импорт DWG/DXF». В диалоговом окне обязательно задайте правильный масштаб и ориентацию чертежа, чтобы избежать несоответствий размеров в модели.
После загрузки 2D-элементов DWG рекомендуется конвертировать их в объекты Archicad с помощью инструментов трассировки. Для точной 3D-интеграции используйте команду «Преобразовать в 3D-элементы», что позволит перенести линии и полилинии в объемные стены, колонны или балки.
Обращайте внимание на слои DWG – для упрощения работы следует отключить или удалить ненужные слои до импорта. В Archicad слои DWG автоматически сопоставляются с собственными слоями проекта, но ручная настройка улучшит структуру модели и облегчит навигацию.
Если DWG содержит 3D-геометрию, экспортированную из AutoCAD, используйте опцию «Импорт 3D» для конвертации этих объектов в 3D-модель Archicad. После этого проверяйте корректность отображения и при необходимости редактируйте объемные элементы вручную.
Для контроля точности интеграции включите отображение координатной сетки и используйте инструмент измерения в Archicad, чтобы сопоставить импортированные элементы с базовой моделью. Это помогает избежать смещений и ошибок при наложении 3D-компонентов из DWG.
Завершающий этап – оптимизация модели: удалите дублирующиеся линии и объекты, переведите контуры в архитектурные элементы Archicad для последующей работы с параметрами и материалами. Это обеспечит полную совместимость и удобство при дальнейшем проектировании.
Как настроить слои и масштаб после импорта DWG
После импорта DWG в Archicad важно правильно организовать слои и откорректировать масштаб для удобной работы и точности проекта.
- Проверка структуры слоев: В диалоговом окне импорта выберите опцию сохранения оригинальной структуры слоев DWG. Это позволит работать с каждым элементом независимо.
- Переименование слоев: Используйте менеджер слоев Archicad для переименования и группировки слоев по назначению – например, «Стены», «Окна», «Электрика». Это облегчает фильтрацию и контроль видимости.
- Настройка видимости слоев: Отключайте ненужные слои через палитру слоев, чтобы уменьшить визуальный шум и ускорить рендеринг модели.
- Изменение цвета и типа линий: Для удобства чтения схем измените цвет и тип линий слоев в настройках слоев Archicad, не влияя на оригинальный DWG-файл.
Для корректного масштаба:
- Выделите импортированный DWG-объект и откройте параметры его масштабирования.
- Используйте команду Измерить в Archicad для проверки размеров ключевых элементов, например, длины стены.
- Если масштаб не совпадает с проектным, установите нужный коэффициент масштабирования вручную, основываясь на разнице измерений.
- После масштабирования зафиксируйте изменения и проверьте геометрию для исключения искажений.
Регулярно сохраняйте промежуточные версии проекта, чтобы избежать потери данных при ошибках настройки слоев или масштаба.
Как устранить распространённые ошибки при открытии DWG в Archicad
Ошибка «Файл не поддерживается» возникает из-за несовместимой версии DWG. Archicad корректно импортирует файлы до AutoCAD 2023. Для новых версий требуется сохранить DWG в формате R2013–R2018 через AutoCAD или конвертер.
Проблема с масштабом часто вызвана разницей в единицах измерения. Перед импортом в Archicad проверьте, что в DWG установлены миллиметры или метры. В диалоге импорта Archicad необходимо выбрать соответствующую единицу, чтобы избежать искажений размеров.
Если при открытии отсутствуют линии или слои, проверьте, не используются ли в DWG нестандартные типы линий или слои с отключённой видимостью. Рекомендуется в AutoCAD перевести все линии в полилинии, а слои активировать и очистить от лишних объектов перед экспортом.
Сообщение о превышении объёма файла связано с ограничениями памяти Archicad. Разделите крупный DWG на несколько частей или экспортируйте только необходимые слои. Оптимизация сложных элементов через упрощение кривых и удаление лишних деталей снижает нагрузку.
Проблемы с текстовыми объектами возникают из-за несовместимости шрифтов и кодировок. Рекомендуется перед экспортом конвертировать все тексты в полилинии или использовать стандартные шрифты AutoCAD. В Archicad можно указать соответствующую кодировку при импорте.
Для корректного импорта 3D-объектов DWG требуется сохранить их как полилинии или твердотельные тела с использованием AutoCAD 3D. Archicad не поддерживает прямой импорт сложных 3D-моделей из DWG без предварительной конвертации в совместимый формат, например, IFC.
Вопрос-ответ:
Можно ли открыть файл DWG в Archicad напрямую, без конвертации?
Archicad не открывает DWG-файлы напрямую как нативные проекты, но позволяет импортировать их содержимое. Чтобы работать с DWG, нужно использовать функцию импорта, которая конвертирует данные в формат Archicad, сохраняя основные элементы и слои.
Какие настройки нужно выбрать при импорте DWG в Archicad для сохранения точности чертежа?
При импорте DWG важно проверить единицы измерения, чтобы они совпадали с проектом Archicad. Также стоит отключить автоматическое упрощение объектов и выбрать импорт с сохранением слоёв и линий, чтобы сохранить максимально точное представление чертежа.
Что делать, если после импорта DWG в Archicad часть линий или объектов не отображается?
Часто причина — несоответствие слоёв или проблемы с видимостью элементов. Рекомендуется проверить настройки слоёв в Archicad и убедиться, что все слои DWG активны. Если проблема сохраняется, попробуйте импортировать файл с другими параметрами или конвертировать DWG в другой формат перед импортом.
Можно ли редактировать импортированные из DWG объекты в Archicad, как нативные элементы?
После импорта DWG-объекты обычно превращаются в объекты Archicad, но некоторые сложные элементы могут стать просто группами линий. Редактирование возможно, но в некоторых случаях может потребоваться дополнительная обработка или переконвертация, чтобы получить полноценные объекты для моделирования.
Как лучше подготовить DWG-файл перед импортом в Archicad, чтобы избежать проблем?
Перед импортом рекомендуется очистить DWG от ненужных элементов, таких как скрытые слои, блоки или слишком мелкие детали. Желательно проверить и унифицировать толщины линий, удалить излишние размеры и аннотации, а также сохранить файл в совместимой версии AutoCAD.
