Как в archicad посчитать длину линий

Для точного подсчёта длины линий в Archicad следует использовать встроенные инструменты измерения и фильтрации элементов. Самый простой способ – выбрать нужные линии и посмотреть суммарную длину в палитре Информация об элементе. Однако, при работе с большим количеством объектов важно знать, как быстро выделить только линии без других элементов.

Выделите участок чертежа с помощью инструмента Стрелка, затем в контекстном меню выберите Фильтр по типу и оставьте активным только пункт «Линия». После этого в нижней части палитры Информация об элементе отобразится точная суммарная длина всех выбранных линий.

Если нужно учитывать только определённые типы линий (например, с определённым пером или слоем), используйте инструмент Найти и выбрать. Настройте фильтр по слою, типу пера, стилю линии или другим параметрам. Это особенно полезно при подсчёте длин линий трасс коммуникаций, контуров участков или других специфических объектов.

Для более сложного анализа можно воспользоваться функцией Графические списки. Создайте новый критерий, выберите тип элемента – «Линия», и добавьте параметр «Длина». Archicad создаст список всех линий с индивидуальными и суммарными значениями. Такой способ удобен при необходимости документировать расчёты или интегрировать данные в спецификации.

Где найти инструмент измерения длины в Archicad

Инструмент измерения длины в Archicad находится на панели «Проверка размеров», которая вызывается через меню «Вид» → «Палитры» → «Инспектор» или комбинацией клавиш Ctrl+Shift+I (Cmd+Shift+I на macOS). В появившемся окне выберите вкладку «Информация о выделении», где отображаются точные параметры выбранного элемента, включая длину линии.

Для получения длины произвольного отрезка используйте инструмент «Измерить» из панели «Инструменты» → «Измерение». Активируйте его и кликните по начальной и конечной точкам нужной линии. В строке состояния внизу окна отобразится точная длина, с учетом текущих единиц измерения проекта.

Дополнительно можно использовать функцию «Интервал» в панели «Измерение», вызываемую правым щелчком на пустой области модели и выбором «Измерить расстояние». Указание двух точек даст точное линейное значение между ними. Все измерения зависят от установленного масштаба и системы координат, поэтому перед началом убедитесь в корректности настроек на панели «Параметры проекта».

Как выбрать отдельную линию и узнать её длину

Выбор осуществляется с помощью инструмента «Стрелка» (клавиша Q). Наведите курсор на линию, щёлкните левой кнопкой мыши. Убедитесь, что подсвечен только один элемент. В нижней панели должно отобразиться: «1 элемент выбран».

Откройте палитру Инфо: меню Окна → Палитры → Инфо или сочетание клавиш Ctrl+I. В блоке параметров элемента найдите строку Длина. Значение отображается в текущих единицах измерения проекта (метры, миллиметры и т.д.).

Если параметр «Длина» отсутствует:

• Проверьте тип элемента – должен быть выбран объект типа «Линия», а не полилиния или дуга.
• Для отфильтровки других объектов используйте комбинацию Ctrl+Shift при наведении на линию – в появившемся списке выберите «Линия».

Точность зависит от настроек единиц: проверьте через Параметры → Параметры проекта → Единицы измерения. Для работы с миллиметровой точностью установите дробный формат с нужным числом знаков после запятой.

Если линия входит в группу, предварительно отключите группировку (Ctrl+Shift+G), затем выберите нужную линию. После измерения включите группировку обратно (Ctrl+G).

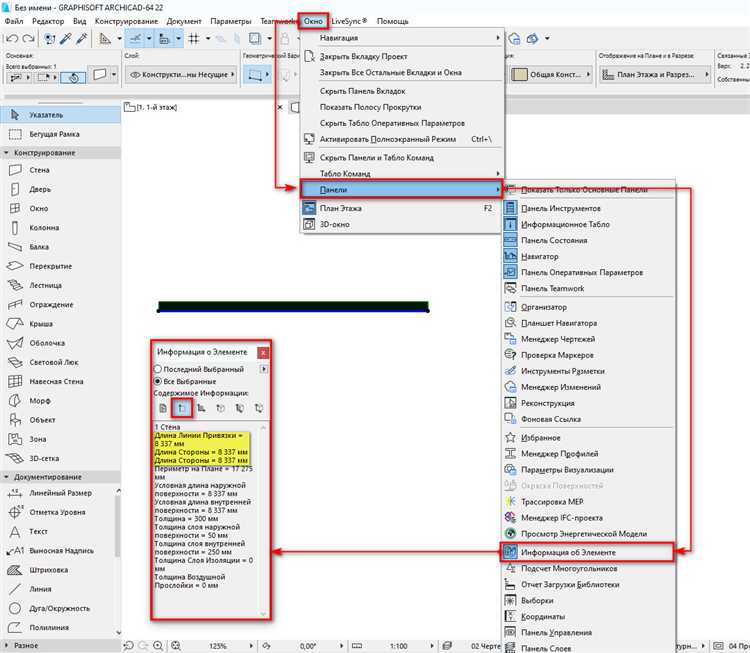

Измерение длины нескольких линий с помощью функции «Информация об элементе»

Выделите все линии, длину которых необходимо измерить. Это можно сделать с помощью рамки выделения или, удерживая Shift, кликнуть по каждой линии вручную.

После выбора элементов нажмите клавишу F5 или щелкните правой кнопкой мыши и выберите пункт «Информация об элементе» в контекстном меню.

В открывшемся окне перейдите на вкладку «Общие параметры». Найдите строку «Длина» – в ней отображается суммарная длина всех выделенных линий. Значение указано в текущих единицах проекта.

Если среди выбранных объектов имеются не только линии, но и дуги или сплайны, они также будут учтены в общей длине. Чтобы исключить лишние элементы, воспользуйтесь фильтрацией выделения (например, с помощью панели «Найти и выбрать»).

Для точности убедитесь, что линии не пересекаются и не дублируются. Наличие наложенных друг на друга объектов приведёт к увеличению суммарной длины.

При необходимости преобразуйте результат в нужные единицы через меню «Параметры» → «Настройки проекта» → «Единицы измерения».

Использование марки длины для автоматического отображения размеров

• Выберите элемент, длину которого нужно отобразить. Поддерживаются линии, стены, балки, морфы и объекты с линейной геометрией.
• Активируйте инструмент «Марка» и в его параметрах установите тип – «Марка длины».
• В диалоговом окне параметров марки выберите параметр, отображающий длину: «Общая длина» или «Проекционная длина» в зависимости от необходимости учета наклонов.
• Разместите марку рядом с объектом – она автоматически подхватит и отобразит длину выбранного элемента.
• Для объектов с переменной длиной (например, изгибов) используйте настройку ассоциативности: выберите «Автоматическое обновление» в свойствах марки, чтобы длина пересчитывалась при изменении геометрии.

Дополнительные рекомендации:

1. Используйте пользовательские метки, если требуется специфический формат отображения длины (например, округление до целого или отображение в дюймах/метрах).
2. В параметрах представления модели включите отображение всех марок, чтобы не пропустить обновления в случае масштабного редактирования.
3. Для сложных профилей включите отображение центральной линии в сечении, чтобы марка считывала корректную длину.

Марка длины особенно эффективна при автоматизированной документации – в чертежах, спецификациях и на рабочих планах. Это снижает риск ошибок и экономит время при внесении изменений в проект.

Подсчёт общей длины линий по слоям или типам

Для точного определения длины линий в Archicad применяют фильтрацию по слоям или типам элементов. Вначале откройте меню «Навигатор» и выберите вкладку «План этажей» или другой нужный вид. Затем активируйте фильтр по слоям через меню «Вид» → «Настройки отображения», где можно выбрать конкретные слои для анализа.

После фильтрации по слоям используйте инструмент «Измерение» (Measure) или функцию «Параметры элемента» для выбора всех линий на выбранных слоях. Для этого выделите все линии с помощью комбинации Ctrl+A или вручную, удерживая Shift, чтобы добавить к выделению элементы нужного слоя. В появившейся панели свойств будет отображена суммарная длина всех выбранных линий.

При необходимости подсчёта по типам линий откройте «Настройки элементов» и примените фильтр по типу в категории «Линии». Можно создать наборы или выделения с фильтрацией по типу линии (сплошная, пунктирная и т. д.). Выделив эти линии, получите суммарную длину через панель свойств, аналогично подсчёту по слоям.

Для автоматизации подсчёта используйте встроенный скрипт или расширения Archicad, которые позволяют экспортировать данные по длинам в таблицы с фильтрацией по слоям и типам. Это ускорит работу с большими проектами и повысит точность подсчётов.

Экспорт данных о длине линий в таблицу

Для передачи данных о длине линий из Archicad в таблицу оптимально использовать функцию создания отчетов. В меню «Документ» выберите «Отчеты» → «Создать отчет». В открывшемся редакторе отчетов задайте параметр «Длина» для выбранных элементов линии или полилинии.

После настройки отчета экспортируйте его через пункт «Файл» → «Экспорт» → «Таблица». Формат экспорта предпочтительно выбрать CSV, так как он поддерживается большинством табличных редакторов, включая Excel и Google Sheets.

При экспорте убедитесь, что в настройках включены необходимые параметры: идентификатор линии, длина в нужных единицах измерения и, при необходимости, дополнительная информация (например, слой или тип линии). Это позволит структурировать данные и избежать последующей ручной обработки.

Для удобства работы с большими объемами данных рекомендуют использовать фильтры и сортировку в Archicad перед экспортом, ограничивая выборку только нужными линиями. Это снижает размер файла и упрощает анализ в таблице.

Импортированные CSV-файлы корректно открываются во всех современных табличных редакторах без потери форматирования чисел и текстовых значений, что позволяет сразу приступать к анализу или построению отчетов.

Применение графических критериев для фильтрации линий по длине

В Archicad для отбора линий по длине эффективно использовать графические критерии в диалоговом окне фильтров. Настройка начинается с выбора параметра «Длина» в списке доступных свойств. Значение длины указывается в тех же единицах измерения, что и проект, чаще всего – в метрах или миллиметрах.

Для фильтрации линий, длина которых превышает заданный порог, выбирается оператор сравнения «больше» или «больше или равно», после чего вводится конкретное число. Аналогично, для отбора коротких линий применяется оператор «меньше». Такие фильтры позволяют быстро исключить либо выделить элементы, например, линии длиной менее 100 мм, чтобы оптимизировать чертеж и снизить визуальный шум.

Рекомендуется комбинировать графические критерии с другими параметрами – например, с типом линии или слоем. Это позволяет сузить выборку и избежать случайного исключения нужных элементов. При фильтрации на этапе подготовки документации применение длины в качестве критерия помогает контролировать детализацию и качество модели.

Использование точных значений длины в фильтрах помогает выявлять ошибки моделирования, например, незамкнутые контуры с аномально короткими сегментами. В таких случаях можно задать минимальное пороговое значение, чтобы отфильтровать линии с длиной менее 5 мм и оперативно их исправить.

Создание пользовательской ведомости длины линий в интерактивной спецификации

Для точного подсчёта длины линий в Archicad необходимо создать индивидуальную интерактивную спецификацию, которая автоматически суммирует параметры объектов. Процесс включает несколько этапов:

1. Откройте меню Документы → Интерактивные спецификации и отчёты → Создать новую спецификацию.
2. Выберите категорию элементов, к которым относятся линии (обычно это «Морфы», «Поля» или «Объекты» в зависимости от типа линии).
3. Настройте фильтр, ограничивающий выборку нужными линиями. Например, используйте параметры по слою, материалу или пользовательским свойствам для точного отбора.
4. Добавьте в спецификацию поле «Длина», которое автоматически рассчитывает длину каждой линии.
5. Для итоговой суммы добавьте агрегатное значение (сумму) по колонке «Длина». Это позволит получить общую длину всех выбранных линий.
6. При необходимости создайте дополнительные поля с пользовательскими формулами для перерасчёта единиц измерения или корректировки длины (например, с учётом коэффициентов).

После создания спецификации:

• Сохраните её как шаблон для повторного использования в проектах с аналогичной структурой.
• Обновляйте спецификацию при изменении элементов в модели – Archicad автоматически пересчитает длины.
• Используйте группировку и сортировку в спецификации для удобного анализа длины по категориям, слоям или материалам.

Для улучшения точности рекомендуется проверять типы линий и их параметры в свойствах объектов. В случаях, когда линии созданы с помощью сложных форм или скриптов, убедитесь, что длина корректно вычисляется в выбранных полях спецификации.

Вопрос-ответ:

Как можно узнать общую длину всех линий в проекте Archicad?

В Archicad нет прямой команды для суммирования длины всех линий в проекте, но можно использовать инструмент «Отчеты» или экспортировать данные в таблицу с параметрами объектов. Для этого выделите нужные линии, создайте отчет с параметром «Длина», а затем получите сумму в таблице. Также можно воспользоваться скриптами или сторонними плагинами, которые автоматизируют подсчет.

Можно ли измерить длину линии, если она состоит из нескольких сегментов?

Да, длина сложной линии, состоящей из нескольких сегментов, вычисляется как сумма длин всех её частей. В Archicad при выделении такой полилинии в свойствах будет отображена общая длина. Если же линия состоит из отдельных элементов, их нужно выделить вместе, чтобы увидеть суммарный показатель. Для точного подсчета удобно использовать режим выделения и отчеты.

Какие инструменты Archicad помогают измерять длину линий прямо на чертеже?

В Archicad для измерения длины линий можно использовать инструмент «Измерение». Он позволяет щелкать по началу и концу линии, чтобы увидеть точное расстояние. Также есть функция «Инфо об объекте», показывающая параметры выделенного элемента, включая длину. Для более комплексного анализа полезны отчеты и таблицы с параметрами объектов.

Можно ли экспортировать данные о длине линий из Archicad для дальнейшей обработки?

Да, данные о длине линий можно экспортировать из Archicad в табличном формате, например, в Excel. Для этого создают отчет с нужными параметрами — длина, тип линии и другие — и экспортируют его. Такой файл удобно использовать для подсчетов, анализа или интеграции с другими программами. Это помогает автоматизировать рутинные задачи.

Что делать, если длина линии в Archicad отличается от ожидаемой?

Если длина линии кажется некорректной, стоит проверить несколько моментов: убедитесь, что линия действительно одна цельная или выделены все сегменты; проверьте единицы измерения в проекте; возможно, линия имеет изгибы или углы, которые влияют на подсчет. Также важно проверить, не изменялось ли масштабирование или настройки отображения, которые могут влиять на видимые параметры.

Как в Archicad можно узнать точную длину выбранной линии или нескольких линий?

В Archicad для измерения длины линии нужно выделить необходимый элемент, после чего в панели информации (Инфо-палитре) отобразится его длина. Если вы хотите узнать суммарную длину нескольких линий, выделите их одновременно — в панели информации появится итоговое значение. Также можно воспользоваться инструментом «Измерение» для контроля расстояний и длин в проекте.
