Как mathcad вставить в word

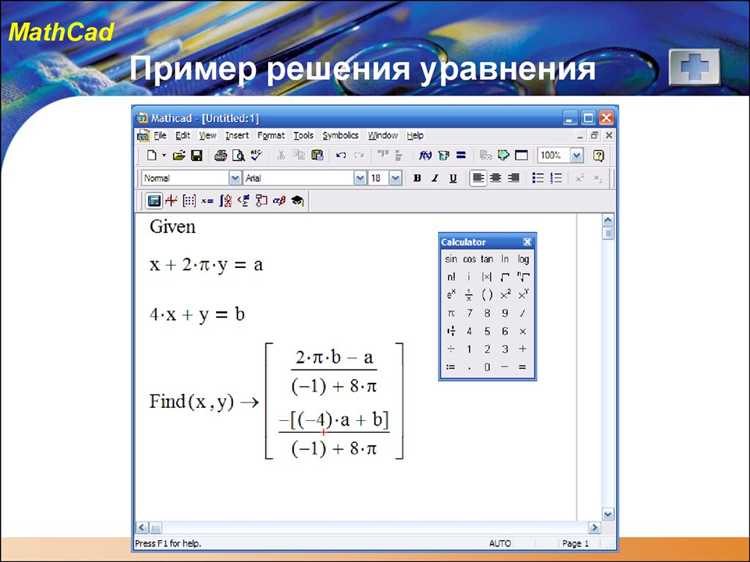

Mathcad позволяет оформлять инженерные расчёты в читаемом виде, а Microsoft Word остаётся стандартом для подготовки технической документации. Совмещение этих двух инструментов часто требуется при подготовке отчётов, методичек или научных публикаций. Чтобы корректно вставить фрагмент Mathcad в Word, нужно учесть формат вставки, совместимость версий и специфику объектов OLE.

Вариантов вставки несколько: можно использовать буфер обмена, объектную вставку OLE или экспорт в графический формат. Каждый из методов подходит для разных задач – от точной передачи расчётов до вставки как изображения для защиты от изменений.

Если требуется редактируемый объект, предпочтительнее вставка через Вставка → Объект → Mathcad Worksheet в Word. В этом случае вставка осуществляется как связанный или внедрённый OLE-объект. Это позволит дважды кликнуть по вставке и открыть её напрямую в Mathcad для правки.

При использовании буфера обмена важно учитывать, что простое копирование из Mathcad и вставка в Word не всегда сохраняют формат. Лучше использовать сочетание Ctrl + C в Mathcad, затем в Word через Главная → Специальная вставка выбрать Mathcad Document или Рисунок (Windows-метафайл).

Для создания отчётов без возможности случайного редактирования расчётов в Word можно сохранить фрагмент Mathcad как изображение. В Mathcad выберите область, щёлкните правой кнопкой мыши и выберите Сохранить как изображение, затем вставьте файл в Word через Вставка → Рисунок.

Важно проверить, что на компьютере установлен Mathcad: без него Word не сможет открыть OLE-объект. Если документ предполагается пересылать, лучше использовать вставку как изображение или PDF-вложение, чтобы избежать проблем с отсутствием нужного ПО у получателя.

Проверка совместимости версий Mathcad и Word

Для вставки объектов Mathcad в документы Word важно учитывать совместимость используемых версий. Вставка возможна через OLE (Object Linking and Embedding), но корректность отображения зависит от поддержки этого механизма обеими программами.

Mathcad Prime (начиная с версии 1.0) официально не поддерживает прямую вставку листов в Word через OLE. Эта функция доступна только в Mathcad 15 и более ранних версиях. Поэтому, если требуется вставка активного объекта, следует использовать именно Mathcad 15.

Microsoft Word версии 2010–2021 и Microsoft 365 поддерживают OLE, но начиная с Word 2016 наблюдаются ограничения в редактировании вставленных объектов Mathcad 15. Объекты могут отображаться как статические изображения без возможности вызова Mathcad при двойном щелчке. Это связано с изменениями в политике безопасности и архитектуре OLE в новых версиях Office.

Рекомендуется использовать связку Mathcad 15 и Word 2010 или 2013. Эти версии обеспечивают стабильную работу OLE и сохраняют возможность редактирования вставленного объекта.

Проверка установки компонентов OLE:

• В Mathcad 15: убедитесь, что опция «OLE Support» была выбрана при установке.
• В Word: проверьте наличие надстройки «Mathcad Insert Object» в разделе COM-дополнений.

Для Mathcad Prime можно вставить результаты расчётов в виде изображений или экспортировать в PDF, но редактирование из Word недоступно. Альтернатива – сохранить лист в формате XPS или PDF и прикрепить как объект.

Перед началом работы проверьте, установлены ли обе программы на одной системе, и запустите их от имени администратора, чтобы избежать конфликтов при взаимодействии через OLE.

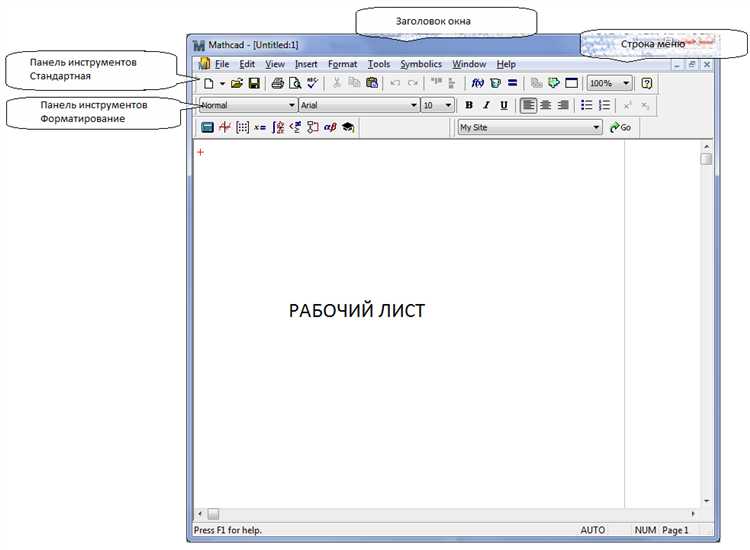

Настройка Mathcad для копирования формул

Откройте Mathcad и перейдите в меню «Формат» → «Математический стиль». Убедитесь, что выбрано отображение в виде «2D-математика». Это необходимо для корректной вставки формул в Word как объектов.

Затем откройте меню «Файл» → «Параметры» → «Общие». Установите галочку рядом с пунктом «Копировать как объект OLE». Это позволит вставлять формулы в Word с сохранением форматирования и возможностью редактирования через двойной щелчок.

Для улучшения внешнего вида формул, установите в меню «Формат» → «Шрифт» гарнитуру Times New Roman или Cambria Math и размер не менее 11 pt. Убедитесь, что настройки применены ко всему документу.

После этого выделите формулу, нажмите Ctrl+C или выберите «Правка» → «Копировать». Вставляйте в Word с помощью Ctrl+V. Если вставка происходит в виде изображения, проверьте, активна ли опция OLE в параметрах и закрыт ли Word перед копированием.

Для уменьшения проблем с масштабированием формул в Word рекомендуется отключить сглаживание шрифтов в настройках Windows, если используется вставка как рисунка, но предпочтительнее вставлять через OLE.

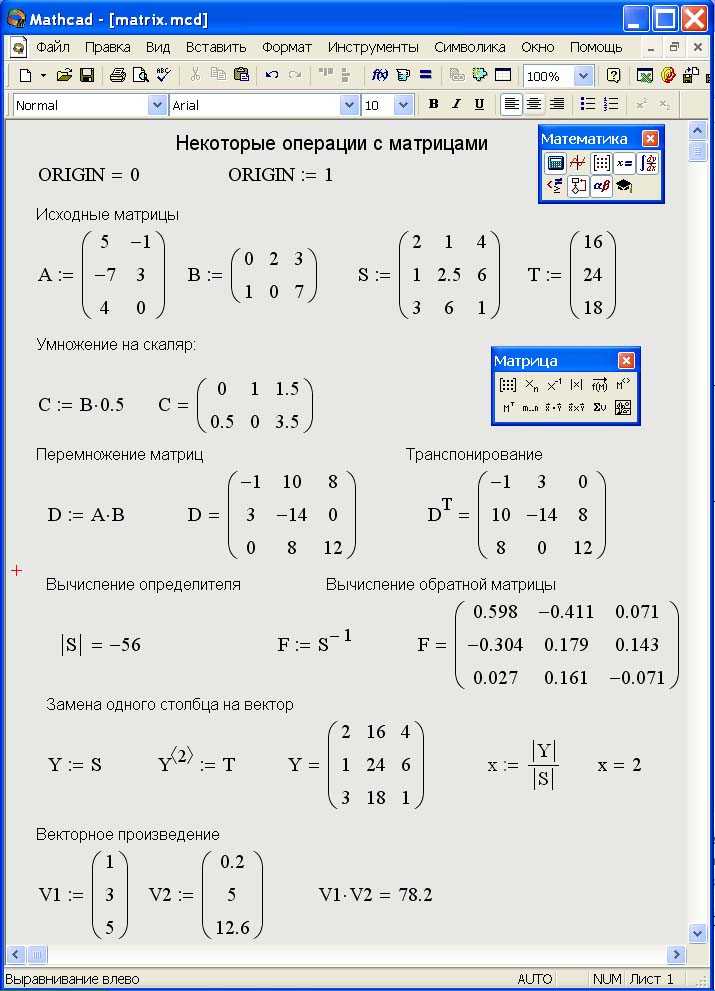

Использование команды «Копировать как изображение» в Mathcad

Для вставки фрагмента из Mathcad в Word в виде изображения выполните следующие действия:

1. Выделите область, которую требуется перенести. Это может быть формула, график или участок вычислений.

2. Щёлкните правой кнопкой мыши по выделенному и выберите «Копировать как изображение». Убедитесь, что выделена именно нужная часть: если область не активна, команда будет недоступна.

3. Откройте документ Word и установите курсор в нужное место.

4. Вставьте изображение с помощью сочетания клавиш Ctrl + V или через пункт контекстного меню «Вставить».

5. При необходимости отрегулируйте размер изображения: щёлкните по нему в Word и используйте угловые маркеры для масштабирования. Не растягивайте пропорции, чтобы не исказить отображение формул или графиков.

Изображение сохраняет форматирование и внешний вид, включая гриды, шрифты и цветовые элементы. Для повышения чёткости рекомендуется увеличивать масштаб в Mathcad перед копированием. Это особенно важно при вставке мелких деталей или плотных формул.

Если требуется вставить несколько участков, каждый из них нужно копировать и вставлять отдельно. Mathcad не поддерживает пакетное копирование как изображение нескольких несмежных областей.

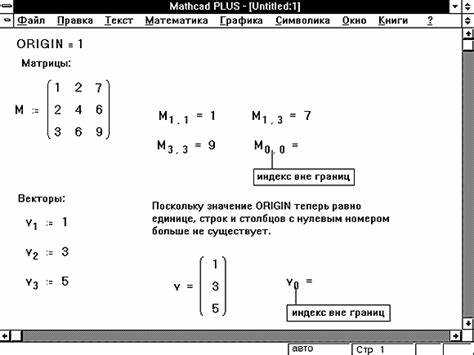

Вставка формул в Word через буфер обмена

Откройте файл Mathcad и выделите нужную формулу. Нажмите Ctrl+C или выберите команду «Копировать» в контекстном меню. Убедитесь, что формула выделена полностью – при частичном выделении вставка может не сработать корректно.

Перейдите в документ Word и установите курсор в нужное место. Используйте вставку с учетом типа объекта: нажмите Ctrl+V, если требуется вставить формулу как встроенное изображение. Для вставки с сохранением редактируемой структуры выберите в Word: «Главная» → «Вставить» → «Специальная вставка», затем в списке форматов укажите «Mathcad Document» (если доступно).

После вставки дважды щелкните по формуле в Word, чтобы открыть ее в Mathcad для редактирования. Изменения сохраняются автоматически при выходе из Mathcad, если формула вставлена как объект OLE.

Если вставка не срабатывает, проверьте, запущен ли Mathcad, и не повреждены ли компоненты OLE. Иногда помогает повторная установка интеграции Mathcad с Microsoft Office через настройки программы или переустановка Mathcad с правами администратора.

Вставка Mathcad-документа как объекта OLE

Для вставки Mathcad-файла в документ Word с возможностью его редактирования прямо из Word используйте объект OLE:

1. Откройте Microsoft Word и перейдите в нужное место документа.
2. Нажмите «Вставка» → «Объект» → вкладка «Создание из файла».
3. Нажмите «Обзор», выберите файл с расширением .xmcd или .mcdx.
4. Установите флажок «Связать с файлом», если требуется сохранять связь с исходным Mathcad-документом.
5. Если нужна возможность открытия по двойному щелчку, активируйте «В виде значка».
6. Нажмите «ОК» – объект будет встроен в текущую позицию курсора.

Для редактирования дважды щёлкните по вставленному объекту. Mathcad откроется в отдельном окне, изменения сохранятся в объекте при выходе из редактирования.

При использовании связанного объекта обновление содержимого Word происходит автоматически при изменении исходного файла, если оба документа находятся в доступных путях.

• Формат .xmcd поддерживается Mathcad 15 и ниже.
• Формат .mcdx используется в Mathcad Prime.
• OLE-вставка доступна только при установленном Mathcad на том же компьютере, где открывается Word-документ.

Настройка масштабирования вставленного объекта

После вставки документа Mathcad в Word объект может отображаться некорректно по размеру. Чтобы изменить масштаб, дважды щёлкните по вставленному объекту – откроется Mathcad внутри Word.

Для точной настройки размера нажмите правой кнопкой по объекту и выберите пункт «Формат объекта». Перейдите на вкладку «Размер». В полях «Масштаб» задайте значения по горизонтали и вертикали, например, 80% или 120%, в зависимости от требуемой величины отображения. Снимите галочку «Сохранять пропорции», если нужно изменить ширину и высоту отдельно.

После изменения масштабирования нажмите «ОК». При необходимости перетяните границы рамки мышью. Чтобы избежать искажений, предварительно установите одинаковое разрешение экрана и печати в настройках Mathcad: «Формат» → «Страница» → «Принтер».

Для высокой чёткости при печати и экспорте используйте вставку через EMF: в Mathcad выберите фрагмент, нажмите Ctrl+C, затем в Word – «Главная» → «Специальная вставка» → «Рисунок (метафайл Windows)».

Редактирование вставленного Mathcad-фрагмента в Word

Для изменения вставленного в Word документа Mathcad необходимо выполнить следующие действия:

1. Дважды щёлкните по вставленному фрагменту Mathcad. Откроется окно редактирования в интерфейсе Mathcad внутри Word или в отдельном окне, в зависимости от версии установленного ПО.
2. Внесите необходимые изменения в формулы, переменные или текстовые блоки прямо в открывшемся окне.
3. Для применения изменений закройте окно редактирования. Если используется встроенный редактор – достаточно кликнуть вне объекта.

Если двойной щелчок не запускает редактор, проверьте следующее:

• Файл Mathcad сохранён в совместимом формате (.xmcd или .mcdx в зависимости от версии).
• Программа Mathcad установлена на компьютере и корректно ассоциирована с объектами OLE.
• В Word активирована работа с внедрёнными объектами (разрешение макросов и OLE-контента в настройках безопасности).

Для обновления вида после редактирования:

1. Кликните правой кнопкой по объекту Mathcad.
2. Выберите «Обновить» или «Обновить связь», если объект связан с внешним файлом.

Если требуется сохранить версию до редактирования, предварительно создайте копию Word-документа или экспортируйте фрагмент Mathcad как отдельный файл.

Решение проблем с отображением формул в Word

Если после вставки Mathcad-документа в Word формулы отображаются некорректно или отсутствуют, причиной может быть тип вставки. Для вставки используйте объект через меню Word: Вставка → Объект → Создать из файла. Убедитесь, что установлен флажок «Связать с файлом», если требуется обновление данных при изменении исходного файла.

При вставке скопированного содержимого из Mathcad с помощью буфера обмена возможны искажения формул. В этом случае используйте метод вставки через EMF (Enhanced Metafile). В Mathcad выберите область, нажмите Ctrl+C, затем в Word используйте Главная → Специальная вставка → Рисунок (метафайл).

Если формулы отображаются как пустые поля или белые блоки, проверьте настройки безопасности Word. Перейдите в Файл → Параметры → Центр управления безопасностью → Параметры центра управления безопасностью → Блокировка файлов. Снимите ограничения для типов объектов, связанных с Mathcad.

При отсутствии шрифтов возможно смещение символов или замена знаков. Убедитесь, что в системе установлен шрифт Mathcad Unicode. Если формулы содержат греческие буквы или специальные символы, установите шрифт Symbol и перезапустите Word.

Если формулы вставлены как объекты OLE, но не открываются двойным щелчком, проверьте, установлен ли Mathcad на компьютере. Word требует наличия приложения, связанного с типом вставленного объекта, для корректного отображения и редактирования.

Вопрос-ответ:

Как вставить формулу из Mathcad в документ Word без потери форматирования?

Чтобы перенести формулу из Mathcad в Word, сначала выделите нужный фрагмент в Mathcad. Затем скопируйте его через контекстное меню или сочетанием клавиш Ctrl+C. В Word вставляйте не просто текст, а специальный объект — через функцию «Вставить как» выберите «Объект Mathcad» или вставку в виде изображения. Такой способ сохраняет внешний вид формулы и позволяет избежать искажения. Если вставить как обычный текст, форматирование потеряется.

Можно ли вставить в Word сразу несколько выражений из Mathcad, и как это лучше сделать?

Да, несколько формул или фрагментов из Mathcad можно вставить в один Word-документ. Для этого в Mathcad выделите все нужные части по очереди, копируйте каждую, а в Word вставляйте по одной. Если нужно объединить несколько формул в одном блоке, удобнее сначала скопировать их все в Mathcad в один фрагмент, а уже потом вставлять. Для сохранения внешнего вида рекомендуется использовать вставку в виде объектов или изображений, чтобы формулы не разъезжались и оставались читабельными.

Почему после вставки Mathcad в Word формулы отображаются как обычный текст и теряется структура?

Чаще всего это происходит, если при вставке выбран стандартный режим вставки текста, а не вставка объекта или изображения. Mathcad создает формулы в формате, который Word распознает как объект, а не просто текст. Чтобы сохранить структуру и оформление, нужно использовать функцию «Вставить специальным образом» и выбрать формат объекта Mathcad. Если этого не сделать, Word воспринимает вставку как обычный текст и форматирование пропадает.

Как обновлять формулы Mathcad в Word после изменений в исходном файле?

Если формулы вставлены в Word как объекты Mathcad, они могут быть связаны с исходным файлом. Для обновления нужно дважды кликнуть на объект в Word, он откроется в Mathcad, где можно внести изменения. После сохранения изменений в Mathcad формула в Word обновится автоматически или после повторного открытия документа. Если же формулы вставлены как изображения, их придется заменять вручную, копируя новые версии из Mathcad и вставляя заново в Word.
