В Mathcad добавление текстовой области выполняется с помощью функции текстового блока, которая позволяет встроить комментарии, пояснения и описания непосредственно в рабочий лист. Это важно для структурирования вычислений и повышения читаемости документа.
Для создания текстовой области используйте сочетание клавиш Ctrl+T или выберите инструмент «Текст» на панели инструментов. В появившемся блоке можно вводить форматированный текст, включая списки, математические символы и гиперссылки.
При необходимости настройки размера и положения текстового блока применяйте границы выделения: перетаскивайте углы для изменения размера, а сам блок – для перемещения. Mathcad автоматически сохраняет форматирование при экспорте файла в PDF или Word.
Выбор места для вставки текстовой области в рабочем листе
Оптимальное расположение текстовой области определяется структурой вычислений и логикой представления информации. В Mathcad текстовые области следует размещать рядом с формулами или блоками вычислений, которые они поясняют, чтобы обеспечить максимально понятную навигацию по листу.
Не размещайте текстовую область над или под плотными вычислительными блоками. Это ухудшает восприятие, так как глаза пользователя сложно переключаются между пояснениями и результатами. Лучше располагать текст сбоку, с отступом, чтобы визуально отделить описание от вычислительной части.
Используйте свободные участки листа, избегая перекрытия с графиками, таблицами и встроенными объектами. Mathcad автоматически подстраивает размеры области, но при ограниченном пространстве текст может быть обрезан или перемещён.
При многоуровневом оформлении документа разделяйте текстовые области по смысловым блокам, чтобы при прокрутке листа пользователь сразу понимал, к какой части вычислений относится пояснение.
В случаях, когда текст служит для пояснения гипотезы или постановки задачи, размещайте его в верхней части листа, перед основными расчетами. Обязательные комментарии по результатам рекомендуется помещать непосредственно под итоговыми формулами.
Способы создания новой текстовой области в Mathcad
В Mathcad текстовая область добавляется с помощью команды «Вставка» → «Текст». Для быстрого создания можно использовать сочетание клавиш Ctrl+T, что мгновенно активирует текстовый режим. После активации курсор изменит вид, позволяя вводить текст непосредственно на рабочем листе.
Еще один способ – двойной клик в любом месте листа вне текущих элементов. Mathcad автоматически создаст новую текстовую область, готовую для редактирования. Этот метод особенно удобен при необходимости быстро добавить комментарий без перехода в меню.
Также можно воспользоваться контекстным меню: щелкните правой кнопкой мыши по пустому месту листа и выберите «Вставить текст». Это позволяет точно позиционировать область перед вводом, что полезно при сложной верстке документа.
Текстовую область можно создавать, перетаскивая элемент из панели инструментов, где иконка текстового блока размещена в разделе «Вставка». Такой метод обеспечивает контроль над размером области с самого начала, так как после установки размер можно сразу корректировать мышью.

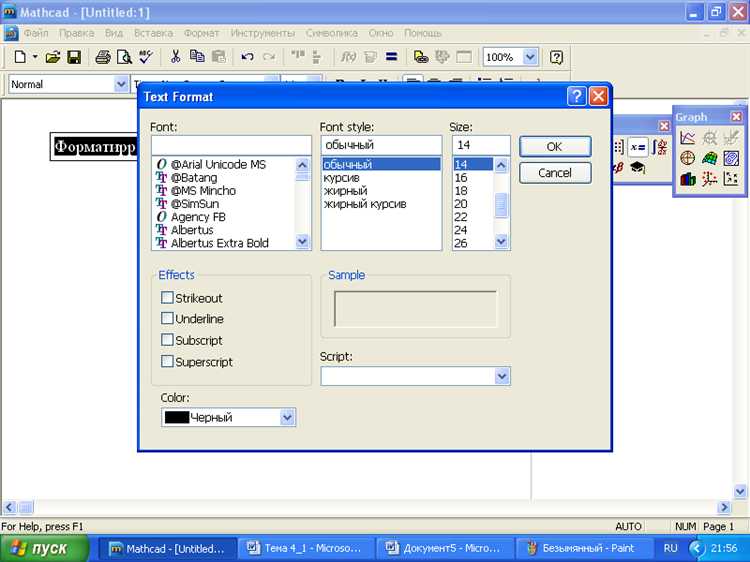

Редактирование и форматирование текста внутри текстовой области
Для начала редактирования текстовой области в Mathcad достаточно дважды кликнуть по ней. После активации курсора можно сразу вносить изменения или дописывать информацию.
Mathcad поддерживает базовое форматирование текста: выделение жирным, курсивом и подчеркивание доступно через контекстное меню или сочетания клавиш Ctrl+B, Ctrl+I и Ctrl+U соответственно. Эти команды применяются к выделенному фрагменту текста.
Для изменения размера и типа шрифта используется панель форматирования в верхней части интерфейса. Рекомендуется выбирать моноширинные шрифты, например, Courier New, для лучшей читаемости математических выражений внутри текста.
Абзацы в текстовой области разделяются нажатием клавиши Enter. Для вставки разрыва строки без создания нового абзаца используется сочетание Shift+Enter.
Отступы и выравнивание текста регулируются через панель форматирования: доступно выравнивание по левому краю, по центру и по правому краю. Встроенных инструментов для создания списков и табуляции в текстовой области Mathcad нет, поэтому при необходимости их можно эмулировать вручную с помощью пробелов и символов.
Для вставки специальных символов и математических знаков следует использовать встроенную панель символов Mathcad. Это гарантирует правильное отображение и совместимость с остальными элементами документа.
Изменение цвета текста возможно через соответствующий пункт панели форматирования. Для сохранения единого стиля рекомендуется использовать ограниченную палитру цветов и избегать чрезмерного разноцветного оформления.
В случае необходимости быстрого копирования форматирования примените функцию «Копировать формат» из контекстного меню. Это позволяет переносить стили с одного блока текста на другой без повторной настройки.
Настройка размеров и положения текстовой области на листе
Для изменения размеров текстовой области в Mathcad наведите курсор на одну из её граней до появления двунаправленной стрелки. Затем, удерживая левую кнопку мыши, растяните или сожмите область до нужных параметров. Максимальная ширина ограничена границами листа, высота изменяется свободно.
Положение текстовой области регулируется путем захвата её рамки мышью и перемещения по рабочему листу. Точное размещение обеспечивается удержанием клавиши Shift, которая ограничивает движение по горизонтали или вертикали.
Для точной корректировки используйте свойства объекта, вызываемые двойным щелчком по области. В открывшемся меню можно задать координаты верхнего левого угла относительно страницы, что обеспечивает точное позиционирование с шагом в 0.1 мм.
Оптимальный размер текстовой области зависит от объема текста и структуры документа. При больших объемах рекомендуется разбивать текст на несколько связанных областей для удобства редактирования и форматирования.
При перемещении текстовой области следите за выравниванием с другими элементами листа, чтобы сохранить читаемость и аккуратность оформления. Используйте направляющие и сетку, доступные в настройках интерфейса Mathcad, для точной подгонки.
Добавление списков и специальных символов в текстовую область
В Mathcad для создания списков внутри текстовой области используйте клавишу Enter для перехода на новую строку и символы маркеров вручную. Для маркированных списков применяйте дефисы (-), звездочки (*) или плюс (+) в начале строки. Для нумерованных списков введите цифру с точкой (например, 1.). Автоматического форматирования списков в Mathcad нет, поэтому важно соблюдать единообразие вручную.
Для вставки специальных символов используйте меню «Вставка» → «Специальные символы». Здесь доступны греческие буквы, математические операторы, стрелки и другие знаки, необходимые для технической документации. Кроме того, можно вводить символы с помощью их Unicode-кодов, удерживая клавишу Alt и вводя числовой код на цифровой клавиатуре.
Для удобства добавления часто используемых символов создайте шаблоны в текстовой области или используйте буфер обмена для быстрого копирования. Учтите, что Mathcad воспринимает текст как статичный, поэтому редактирование списков и символов требует точности при вводе.
Использование горячих клавиш для работы с текстовыми областями
Горячие клавиши в Mathcad значительно ускоряют создание и редактирование текстовых областей. Ниже перечислены основные сочетания для работы с текстом:
- Ctrl + T – мгновенное добавление новой текстовой области в текущем положении курсора.
- Esc – выход из режима редактирования текстовой области без сохранения изменений.
- Enter – добавление новой строки внутри текстовой области без выхода из режима редактирования.
- Ctrl + A – выделение всего текста внутри активной текстовой области для быстрого форматирования или удаления.
- Ctrl + C и Ctrl + V – копирование и вставка текста внутри текстовой области или между разными текстовыми областями.
- Ctrl + Z – отмена последнего действия редактирования текста.
Для перемещения по тексту внутри области используйте стандартные клавиши навигации:
- Стрелки влево/вправо – перемещение курсора по символам.
- Ctrl + Стрелка влево/вправо – переход по словам.
- Home и End – переход к началу или концу строки.
При работе с несколькими текстовыми областями удобно использовать Tab для перехода к следующей области и Shift + Tab – к предыдущей. Это особенно полезно при последовательном заполнении текстом различных блоков документа.
Рекомендуется использовать горячие клавиши в сочетании с мышью для точного позиционирования курсора, что повышает эффективность редактирования и минимизирует время на создание пояснительных записей и комментариев в Mathcad.
Сохранение и повторное использование текстовых областей в проектах
Для повышения эффективности работы в Mathcad важно правильно организовать сохранение и использование текстовых областей. Текстовые области, содержащие пояснения, инструкции или комментарии, можно сохранять отдельно и интегрировать в разные проекты.
- Создание шаблонов текстовых областей
- Выделите текстовую область и сохраните её в отдельный файл с расширением
.xmcdили.mcd. - Используйте папку с шаблонами для быстрого доступа к часто используемым текстам.
- Поддерживайте единый стиль оформления для всех шаблонов, чтобы сохранить визуальную консистентность.
- Выделите текстовую область и сохраните её в отдельный файл с расширением
- Импорт текстовых областей в проекты
- Используйте функцию вставки из файла (вкладка «Вставка» → «Файл») для добавления сохранённых текстовых блоков.
- После вставки отредактируйте содержимое под конкретный проект, не меняя при этом оригинальный шаблон.
- При необходимости группируйте вставленные текстовые области для удобства перемещения и форматирования.
- Автоматизация повторного использования
- Используйте возможности Mathcad для создания пользовательских компонентов, включающих текстовые области, чтобы повторно вставлять их как единый элемент.
- Для крупных проектов создайте библиотеку компонентов с преднастроенными текстовыми областями и пояснениями.
- Регулярно обновляйте библиотеку, учитывая новые требования и стандарты оформления.
- Резервное копирование и версияция
- Обязательно сохраняйте резервные копии шаблонов текстовых областей в облачных сервисах или на внешних носителях.
- Используйте системы контроля версий для отслеживания изменений в текстах, что облегчает восстановление предыдущих версий.
Организованное сохранение и повторное использование текстовых областей сокращает время подготовки документации и повышает качество сопровождения вычислительных проектов в Mathcad.
Вопрос-ответ:
Как добавить текстовую область в Mathcad?
Для добавления текстовой области в Mathcad нужно активировать режим редактирования документа и выбрать инструмент создания текстового блока. Обычно это делается через меню или панель инструментов, где выбирается соответствующая иконка. Затем в появившемся поле можно вводить необходимый текст, а по окончании редактирования выйти из режима редактирования.
Можно ли изменить размер текстовой области после её создания?
Да, размер текстовой области в Mathcad можно изменить. Для этого нужно выделить текстовый блок, после чего появятся маркеры, с помощью которых можно растянуть или сжать область. Такой способ позволяет адаптировать размер под объём вводимой информации.
Как форматировать текст внутри текстовой области в Mathcad?
Внутри текстовой области доступно базовое форматирование: можно изменять шрифт, размер, цвет текста, а также применять выделение жирным, курсивом или подчёркиванием. Для этого выделите нужный фрагмент текста и используйте соответствующие инструменты на панели форматирования или контекстном меню.
Можно ли вставлять формулы в текстовую область в Mathcad?
В обычной текстовой области Mathcad не поддерживает прямое вставление математических выражений в виде формул. Для формул необходимо использовать отдельные объекты формул, которые располагаются отдельно от текста и поддерживают математический синтаксис. Однако текст и формулы можно располагать рядом для удобства чтения.
Как удалить текстовую область из документа Mathcad?
Чтобы удалить текстовую область, выделите её, кликнув по блоку, затем нажмите клавишу Delete на клавиатуре или используйте контекстное меню, выбрав команду удаления. После этого текстовый блок исчезнет из документа.
Как добавить текстовую область в Mathcad и можно ли настроить её размер?
Для создания текстовой области в Mathcad нужно выбрать инструмент для вставки текста, который обычно находится на панели инструментов. Затем кликнуть в нужном месте документа и ввести необходимую информацию. Размер текстовой области можно изменить, перетягивая её границы мышью. Это позволяет подстроить её под количество текста или оформление документа.
Можно ли использовать текстовую область в Mathcad для оформления комментариев, которые не будут влиять на вычисления?
Да, текстовые области предназначены именно для таких целей. Они позволяют добавить пояснения, заметки или комментарии, которые не участвуют в вычислениях и не влияют на работу формул. Это удобный способ оформить свои мысли или инструкции рядом с расчетами, не мешая основной математической части документа.
