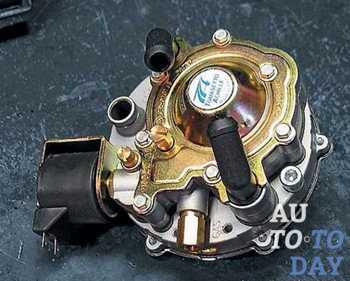

Газобаллонное оборудование на Volkswagen Passat B5 чаще всего устанавливается второго или четвёртого поколения. При этом газовый редуктор играет ключевую роль: он понижает давление поступающего из баллона пропана и переводит его в газообразное состояние. Для стабильной работы двигателя важно правильно интегрировать редуктор в систему охлаждения и топливоподачи.
Для подключения редуктора требуется врезка в магистраль охлаждающей жидкости, идущей от термостата к отопителю салона. На B5 оптимально подключаться к патрубкам, расположенным за двигателем, ближе к моторному щиту. Редуктор монтируется на кронштейне в районе левого лонжерона или рядом с аккумулятором, чтобы избежать перегрева и обеспечить свободный доступ к шлангам.
При установке важно использовать армированные термостойкие шланги диаметром 16 мм и надёжные хомуты. Подача газа к редуктору осуществляется по медной трубке 6 мм, соединённой с мультиклапаном баллона. Выход на форсунки – по шлангу 12 мм, с учётом минимального изгиба. Вакуумный шланг от коллектора должен быть не длиннее 40 см для корректной работы мембраны редуктора.
Крепление редуктора должно обеспечивать надёжную фиксацию и отсутствие вибраций. Необходимо предусмотреть отвод конденсата из дренажного отверстия и свободный доступ для регулировки давления. Также важно, чтобы редуктор располагался ниже уровня расширительного бачка – это предотвращает образование воздушных пробок в системе охлаждения.
Выбор подходящего редуктора для двигателя B5
Для установки ГБО на Volkswagen B5 необходимо учитывать мощность двигателя, тип впрыска и предполагаемую нагрузку. Наиболее распространённые моторы этой модели – 1.8T (150–180 л.с.), 2.3 V5 (150–170 л.с.) и 2.8 V6 (193 л.с.). Редуктор должен обеспечивать стабильное давление и достаточный объём подачи газа при полной нагрузке.
Для двигателей до 150 л.с. подойдут редукторы с производительностью до 25 кг/ч, например, Tomasetto Alaska или AT09 Nordic. Они оптимальны по соотношению цена/надёжность, обеспечивают стабильную работу на холостом ходу и при ускорении.
Для версий 1.8T и V5 с турбонаддувом или повышенной мощностью лучше использовать редукторы с запасом по производительности – от 30 кг/ч. Практичными вариантами являются OMVL CPR или Zavoli Zeta S. Эти модели стабильно работают при давлении до 1.2 бар и выдерживают перегрев, что важно в условиях плотного моторного отсека B5.
Для V6 2.8 и тюнингованных двигателей свыше 180 л.с. необходим редуктор с производительностью от 35 кг/ч и устойчивостью к высоким температурам. Подходят модели Lovato RGJ или BRC Genius MB. Они обеспечивают точное дозирование газа при высоких оборотах и устойчивы к перепадам давления в системе охлаждения.
Важный критерий – тип впрыска. На моторах с распределённым впрыском необходим редуктор с возможностью точной регулировки давления и высокой стабильностью при переходных режимах. Использование редукторов с резкими провалами давления приводит к обеднению смеси и пропускам зажигания.
Перед покупкой учитываются параметры антифриза: температура открытия клапана редуктора должна быть не ниже 35 °C. Обязательна интеграция с системой охлаждения автомобиля без значительного снижения общего давления.
Расположение редуктора в моторном отсеке

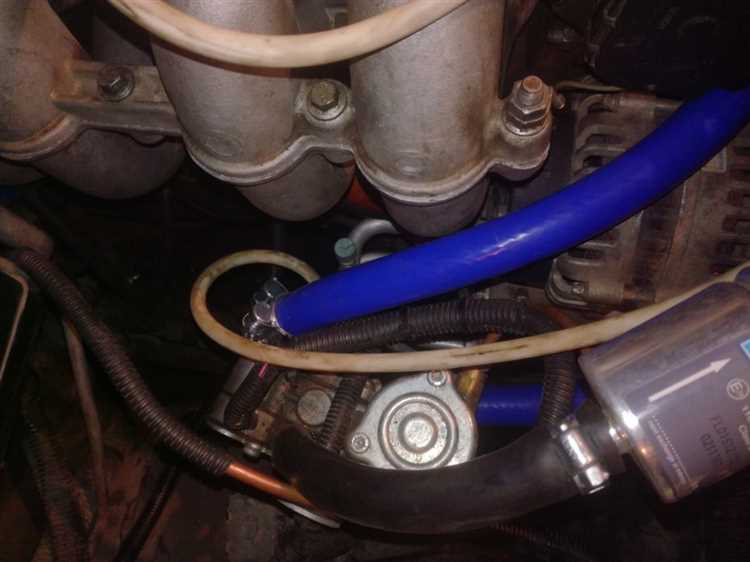

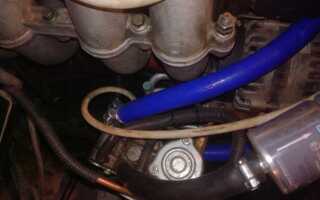

На Volkswagen B5 газовый редуктор устанавливается вблизи моторного щита со стороны водителя. Это позволяет минимизировать длину магистралей к форсункам и редуцировать теплопотери, обеспечивая стабильную работу системы.
Крепление осуществляется на металлический усилитель кузова с использованием штатных отверстий. Дополнительное сверление не требуется, что исключает риск нарушения герметичности моторного отсека.
Температурный режим критичен: редуктор должен получать достаточный объём теплоносителя. Оптимальное подключение – параллельно малому кругу охлаждения, между корпусом термостата и обраткой отопителя. Это обеспечивает быстрый прогрев и исключает обмерзание мембраны при низких температурах.
Рядом с редуктором должно оставаться свободное пространство для подключения шлангов и удобства обслуживания. Не допускается контакт с движущимися элементами – приводами, шкивами, вентилятором. Расстояние до выпускного коллектора не менее 10 см, при необходимости используется теплозащитный экран.
Шланги подачи и возврата ОЖ не должны перегибаться, внутренний диаметр подбирается в соответствии с требованиями конкретной модели редуктора. Надёжная термостойкая изоляция всех соединений обязательна.
Подключение газовых магистралей к редуктору
Газовый редуктор на Volkswagen B5 устанавливается в подкапотном пространстве, максимально близко к точке подключения к системе охлаждения двигателя. Это минимизирует длину шлангов и теплопотери. Перед подключением магистралей необходимо убедиться в герметичности всех штуцеров и надёжности крепления самого редуктора.
Подача газа осуществляется через термостойкий армированный шланг диаметром 6 мм или 8 мм в зависимости от конфигурации системы. Шланг надевается на входной штуцер редуктора и фиксируется червячным хомутом. При установке необходимо избегать перегибов и участков, где возможна вибрация – это снижает риск повреждений и утечек.
От редуктора к рампе форсунок прокладывается выходная магистраль, также выполненная из армированного шланга, устойчивого к пропану-бутану. Диаметр подбирается под требования форсунок, обычно используется шланг 12 мм. Крепление осуществляется с помощью двух хомутов на каждом конце, обеспечивающих равномерное прижатие по всей окружности.
При монтаже важно исключить возможность контакта шлангов с горячими элементами двигателя и движущимися частями. Прокладка через моторный отсек должна выполняться с использованием термозащитной оплётки. Шланги не должны натягиваться – допустим лишь мягкий изгиб с минимальным радиусом в 50 мм.
Соединения после монтажа необходимо проверить на герметичность с использованием мыльного раствора. Давление в системе при этом подаётся через электромагнитный клапан на баллоне. Протечки недопустимы – при их обнаружении заменяется шланг или усиливается крепление хомута.
Подключение редуктора к системе охлаждения двигателя
Для стабильной работы газового редуктора на Volkswagen B5 необходимо обеспечить его подключение к контуру малого круга системы охлаждения двигателя. Это ускоряет прогрев редуктора и предотвращает замерзание газа в переходный период.
Оптимальная точка подключения – патрубок, идущий от головки блока цилиндров к отопителю салона. Сюда врезается подача тосола на редуктор. Обратка подключается в магистраль между выходом из отопителя и входом в корпус термостата. Такой способ исключает воздушные пробки и гарантирует стабильный теплообмен.
Диаметр шлангов должен соответствовать внутреннему диаметру патрубков редуктора, как правило, 16 мм. Используются армированные шланги, устойчивые к перепадам температуры и давлению. Все соединения фиксируются хомутами с червячным механизмом. Протечки недопустимы.
При установке важно избегать перегибов и провисания шлангов. Протяженность магистралей минимизируется – излишняя длина ухудшает циркуляцию. В редуктор должна поступать жидкость, температура которой не опускается ниже 70°C. Это критично для корректного испарения газа.
После монтажа систему охлаждения необходимо полностью удалить от воздуха. Для этого прогревают двигатель с открытым расширительным бачком до включения вентилятора, периодически поджимая шланги. Уровень охлаждающей жидкости корректируют после полного выхода воздуха.
Монтаж вакуумной линии от впускного коллектора
Для корректной работы газового редуктора на Volkswagen B5 необходимо обеспечить стабильный источник разрежения. Подключение вакуумной линии производится непосредственно к впускному коллектору, минуя клапан EGR и другие элементы, идущие к системе управления двигателем.
- Выберите точку подключения на впускном коллекторе. Оптимально – заглушенный штуцер или предусмотренное производителем отверстие под вакуумную магистраль. Если таковое отсутствует, просверлите отверстие в коллекторе и установите латунный штуцер с внутренним диаметром 4–6 мм, предварительно нанеся герметик, устойчивый к бензину.
- Используйте армированный вакуумный шланг с внутренним диаметром, соответствующим штуцеру редуктора (обычно 5–6 мм). Длина шланга – минимально возможная, без перегибов и провисаний.
- Закрепите шланг с обеих сторон при помощи червячных хомутов или пластиковых стяжек, исключив подсос воздуха. Обязательно проверьте герметичность соединений при прогретом двигателе.
- Избегайте размещения шланга рядом с горячими элементами выхлопной системы. При необходимости используйте термостойкий кожух или защитную оплетку.
- Убедитесь, что линия не подвержена вибрациям и трению о подвижные детали. Закрепите её к стационарным элементам моторного отсека с шагом не более 30 см.
После монтажа проверьте, чтобы редуктор выходил на рабочее давление без задержек, а холостой ход оставался стабильным при переходе с бензина на газ.
Электрическое подключение датчиков и клапанов редуктора
Правильное подключение датчиков и клапанов редуктора – ключевой элемент в настройке системы газобаллонного оборудования на Volkswagen B5. Это обеспечивает стабильную работу системы и безопасность эксплуатации автомобиля.
Основные компоненты системы: клапан с электроприводом, датчик давления и датчик температуры. Все они должны быть подключены в соответствии с инструкцией производителя редуктора.
Подключение датчика давления
- Датчик давления устанавливается на выходе из редуктора. Он отвечает за контроль давления газа в системе.
- Подключение производится через специальный разъем, обеспечивающий контакт с электросистемой автомобиля.
- Подключение следует выполнить по схеме, указной в инструкции, чтобы избежать ошибок в сигнализации давления газа.
Подключение датчика температуры
- Этот датчик устанавливается вблизи редуктора для мониторинга температуры газа.
- Электрическое подключение аналогично датчику давления, но в отличие от давления, температура считывается с помощью термосопротивления.
- Неправильное подключение может привести к некорректному функционированию системы безопасности.
Подключение клапана с электроприводом
- Клапан регулирует подачу газа в двигатель. Он подключается к системе управления через проводку и блок управления.
- Подключение клапана должно быть выполнено с учётом polarity питания – при перепутанном подключении клапан может не функционировать должным образом.
- Рекомендуется проверять работоспособность клапана после подключения, чтобы исключить возможные неисправности.
Для надежной работы системы важно тщательно проверить все соединения и убедиться в правильности их монтажа. Не допускайте перегрузок в электрической системе, чтобы избежать повреждения датчиков и клапанов.
Прокладка и крепление шлангов с учётом вибраций
При подключении газового редуктора на Volkswagen B5 важно правильно проложить и закрепить шланги, чтобы минимизировать влияние вибраций на их целостность. Вибрации от двигателя и других компонентов автомобиля могут привести к быстрому износу или повреждению шлангов, что приведёт к утечкам газа.
Шланги следует прокладывать так, чтобы они не соприкасались с острыми углами или металлическими поверхностями, которые могут повредить их при вибрациях. В местах, где шланг может касаться жестких деталей, рекомендуется использовать защитные чехлы или прокладки, которые помогут избежать износа и перегрева.
Для крепления шлангов используйте специальные антивибрационные хомуты, которые обеспечат надежную фиксацию и снизят эффект вибрации. Хомуты должны быть из прочных материалов, устойчивых к воздействию высоких температур и газов. Они также должны иметь амортизирующие элементы, которые снизят воздействие на шланги.
Кроме того, важно учесть угол наклона шланга. Он не должен быть слишком острым, чтобы предотвратить растяжение материала под действием вибраций. Оптимальные углы прокладки – до 30 градусов от оси шланга, что поможет избежать дополнительного напряжения на соединениях и обеспечит долгий срок службы элементов системы.
Регулярно проверяйте состояние шлангов и креплений. Вибрации могут привести к ослаблению хомутов или износу защитных чехлов, что повысит риск утечек. Особое внимание стоит уделить местам соединения шлангов с редуктором и газовыми баллонами – эти участки должны быть хорошо защищены от вибраций и механических повреждений.
Проверка герметичности всех соединений после установки
Для проверки можно также использовать так называемый метод «пара». Сначала закройте газовый баллон и откройте клапан редуктора. Затем с помощью манометра проверьте давление в системе. Если оно падает, это свидетельствует о наличии утечки. Важно, чтобы давление не снижалось в течение определённого времени, обычно 15-30 минут.
Важно: Не используйте открытый огонь для поиска утечек, так как это может привести к пожару или взрыву. При обнаружении утечки сразу устраните проблему, заменив поврежденные элементы или подтянув соединения.
Также стоит проверять герметичность после каждого пробного пуска системы. Газовый редуктор должен стабильно держать давление без скачков или падений. Рекомендуется периодически повторять проверку герметичности в процессе эксплуатации автомобиля, особенно если замечены изменения в работе системы.
Вопрос-ответ:
Как правильно подключить газовый редуктор на Volkswagen B5?
Для подключения газового редуктора на Volkswagen B5 необходимо правильно выбрать модель редуктора, подходящую для вашего автомобиля, а также следовать этапам установки, чтобы обеспечить безопасную и стабильную работу системы. Начать следует с установки редуктора на двигатель, после чего подключаются шланги газа, электрические соединения и настройка давления. Важно следить за герметичностью всех соединений и проверять систему на наличие утечек после завершения монтажа.
Какие инструменты понадобятся для установки газового редуктора на Volkswagen B5?
Для установки газового редуктора на Volkswagen B5 потребуются основные инструменты: ключи для откручивания и затягивания болтов, трубогиб для аккуратного монтажа труб, отвертки для крепления элементов системы, а также манометр для настройки давления. Также желательно иметь термопистолет для установки герметичных прокладок и проверку герметичности системы после подключения.
Какие проблемы могут возникнуть при подключении газового редуктора на Volkswagen B5?
При установке газового редуктора на Volkswagen B5 могут возникнуть несколько проблем. Одной из основных является неправильная настройка давления газа, что может привести к нестабильной работе двигателя или его перегреву. Также возможны утечки газа на стыках шлангов или при неправильной затяжке соединений. Важно тщательно проверять систему на герметичность и соблюдать рекомендации по монтажу, чтобы избежать этих проблем.
Нужно ли менять элементы системы питания при установке газового редуктора на Volkswagen B5?
При установке газового редуктора на Volkswagen B5 не всегда требуется менять элементы системы питания. Однако в некоторых случаях, например, если автомобиль был оснащен старой системой, может потребоваться замена некоторых частей, таких как фильтры или датчики. Это зависит от состояния автомобиля и типа установленного редуктора. Рекомендуется проконсультироваться с профессионалом для оценки необходимости в дополнительных заменах.
Как проверить, что газовый редуктор на Volkswagen B5 работает корректно?
Для проверки работы газового редуктора на Volkswagen B5 необходимо следить за стабильностью работы двигателя при переключении на газовое топливо. Если двигатель работает плавно, без перебоев и с нормальным уровнем мощности, значит, редуктор настроен правильно. Также важно проверять манометр на редукторе, чтобы убедиться в правильном давлении газа. При подозрении на проблемы с редуктором следует провести диагностику и проверить систему на утечки газа.
Как правильно подключить газовый редуктор на Volkswagen B5?
Подключение газового редуктора на Volkswagen B5 требует соблюдения нескольких важных шагов. Во-первых, нужно правильно выбрать редуктор, подходящий для модели вашего автомобиля, и установить его в надежном месте, чтобы избежать перегрева и механических повреждений. Затем необходимо подключить газовый шланг к редуктору и системе впуска. Особое внимание следует уделить герметичности соединений, чтобы избежать утечек. Не забудьте проверить давление газа и провести тест на утечку с использованием мыльного раствора. Убедитесь, что редуктор правильно настроен для вашего автомобиля, чтобы обеспечить стабильную работу двигателя при использовании газа.
