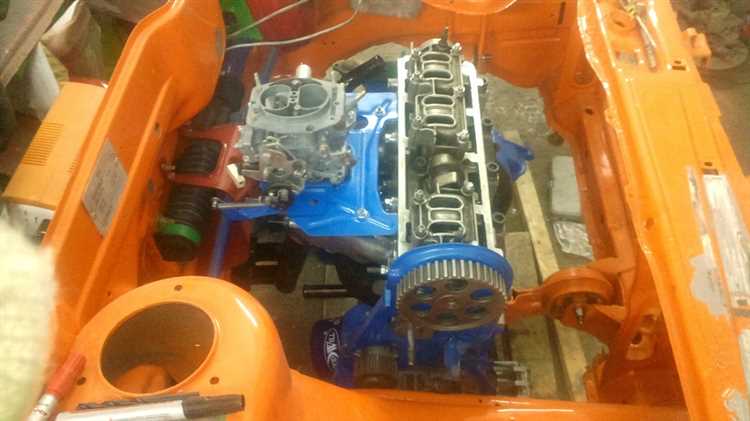

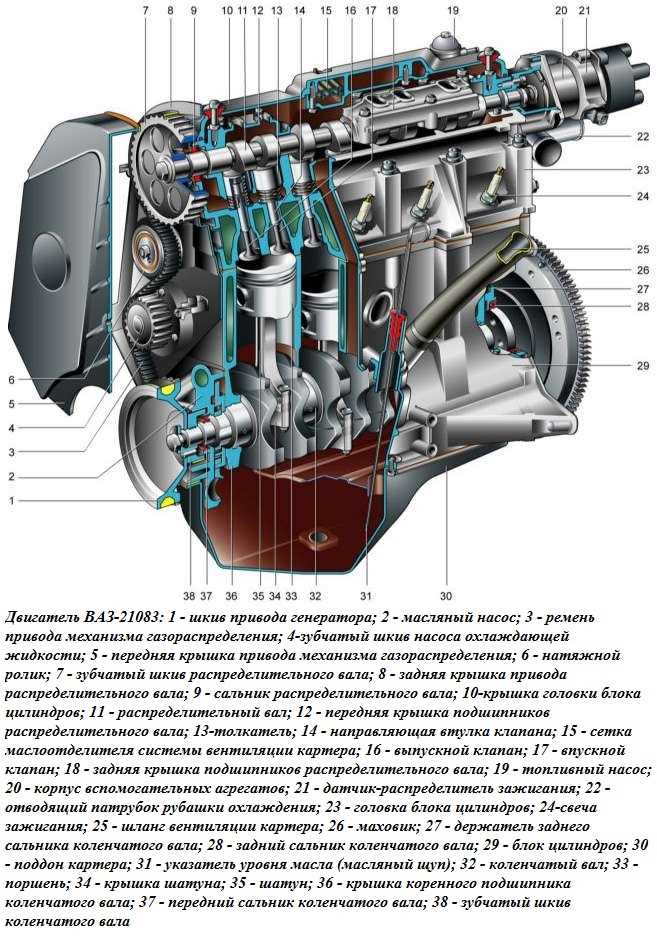

Замена штатного двигателя ЛУАЗа на ВАЗ-21083 – один из наиболее популярных апгрейдов, позволяющий повысить мощность, надежность и топливную экономичность автомобиля. Двигатель 21083 – это 8-клапанный инжекторный мотор объемом 1.5 литра, разработанный для переднеприводных моделей ВАЗ. Его установка в конструкцию ЛУАЗа требует доработок, но дает ощутимый прирост по динамике и улучшение работы на низких оборотах.
Перед началом работ необходимо точно понимать отличия между родным мотором ЛУАЗ-969 и 21083: во-первых, ориентация силового агрегата – поперечная у донора и продольная у ЛУАЗа; во-вторых, различие в системах крепления, конструкции сцепления и компоновке выпускного коллектора. Без этих знаний установка может привести к проблемам с геометрией трансмиссии и перегревом двигателя.
Для корректного монтажа потребуется: адаптированная или самодельная переходная плита к коробке ЛУАЗа, переделка системы охлаждения с установкой радиатора большего объема, перенос системы впуска с учетом ограниченного пространства под капотом, а также модификация проводки под инжекторный блок управления. Также важно заранее учесть, что штатная КПП ЛУАЗа не рассчитана на крутящий момент мотора 21083, и ресурс ее может заметно сократиться без соответствующего усиления.
Этот материал подробно разберет весь процесс установки – от демонтажа старого агрегата до первого запуска нового двигателя. В каждом этапе будут указаны точные размеры, ссылки на подходящие детали и рекомендации по улучшению ресурса всей трансмиссии. Это руководство рассчитано на тех, кто планирует выполнить замену самостоятельно без привлечения сервиса.

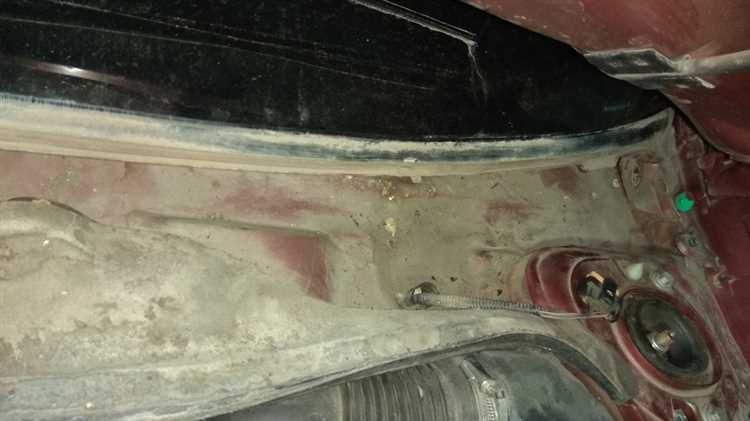

Подготовка моторного отсека ЛУАЗа к установке двигателя 21083
Перед установкой двигателя ВАЗ-21083 необходимо обеспечить точную подгонку моторного отсека ЛУАЗа под размеры и точки крепления нового агрегата. Штатные крепления не совпадают, поэтому потребуется демонтаж заводских подушек и изготовление новых кронштейнов.
Сначала демонтируется штатный двигатель вместе с КПП, после чего моторный отсек очищается от масла, грязи и коррозии. Особое внимание уделяется правой части лонжерона – именно здесь потребуется усиление и сварка новой опоры под переднюю подушку двигателя 21083.
Для корректной установки необходимо подрезать и изменить конфигурацию задней стенки моторного отсека. Мешающие элементы, включая старые крепления воздухофильтра и аккумулятора, удаляются. Аккумулятор рекомендуется переносить на правое крыло или под сиденье, чтобы освободить пространство для впускного коллектора.

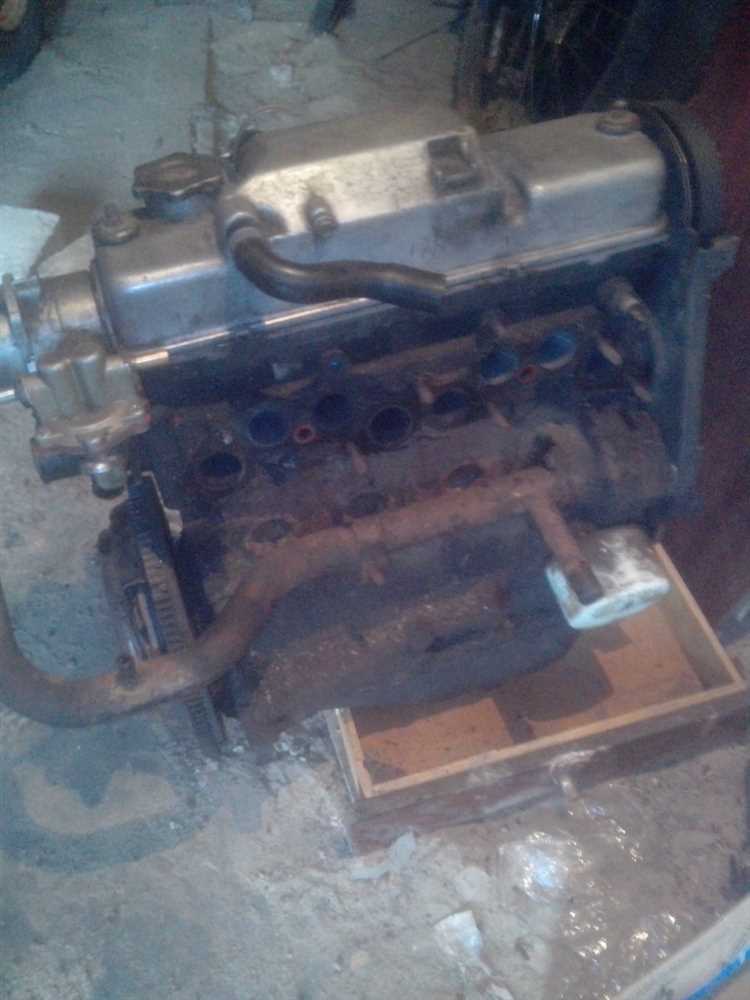

Далее производится примерка силового агрегата 21083 с КПП: двигатель опускается в отсек, проверяется расстояние до лонжеронов, рулевого механизма и передней балки. При необходимости – локальная правка металла. Зазор между двигателем и кузовом должен составлять не менее 10 мм во избежание виброконтактов.
Обязательно устанавливается теплоизоляционный щиток между выпускным коллектором и кузовом. Старую проводку демонтируют полностью – электропакет от ВАЗ-2108 монтируется на подготовленные крепления вдоль правого борта. Также необходимо обеспечить крепление жгута массы к блоку цилиндров и кузову.
Подготовка заканчивается примеркой системы охлаждения: радиатор от ВАЗ-2108 устанавливается с модификацией нижних креплений и удлинением патрубков. Обеспечивается свободный доступ к шлангам и заливной горловине.

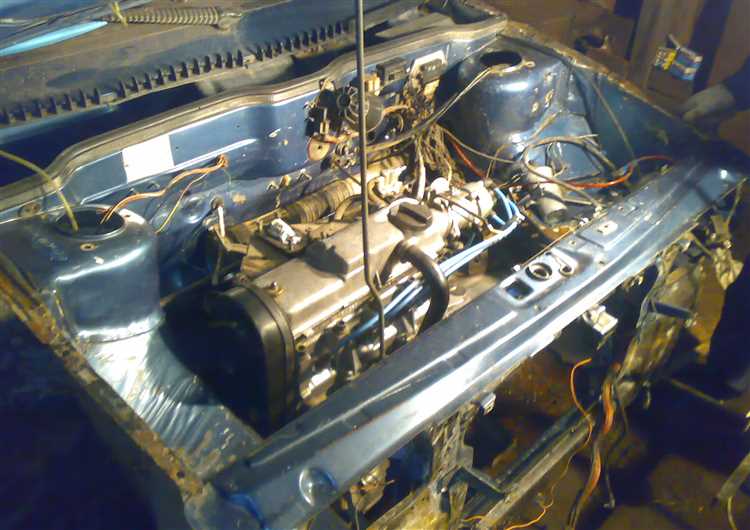

Доработка креплений и изготовление переходных пластин
Для установки двигателя ВАЗ-21083 в ЛУАЗ необходимо доработать штатные крепления и изготовить переходные пластины, обеспечивающие правильное совмещение посадочных точек двигателя и коробки передач.
- Сначала демонтируются штатные подушки и кронштейны двигателя ЛУАЗа. Их конструкция несовместима с опорами мотора 21083.
- На передней поперечине рамы сверлятся новые отверстия для установки усиленных кронштейнов под новые подушки. Используются подушки от ВАЗ-2108, но с дополнительными усиливающими вставками из листовой стали толщиной 5 мм.
- Для задней опоры двигателя изготавливается П-образный кронштейн из уголка 50х50 мм, длиной 120 мм. Он приваривается к поперечине с учетом выравнивания оси двигателя по горизонту и вертикали.
Для соединения двигателя 21083 с КПП ЛУАЗа требуется переходная пластина:
- Берется лист стали толщиной 10 мм. На нем размечаются отверстия по шаблонам фланцев двигателя и коробки.
- Сначала сверлятся отверстия крепления к двигателю. Далее – отверстия под шпильки коробки передач, с точной центровкой вала по коленвалу двигателя.
- Если колокол коробки мешает установке стартера от ВАЗ, в нижней части пластины вырезается сегмент и приваривается стакан под посадку бендикса.
- Поверхность пластины шлифуется с двух сторон для точного сопряжения с фланцами. Не допускается перекос более 0,2 мм.
После установки пластины и крепежа двигатель временно фиксируется, проверяется зазор между вентилятором и радиатором, а также положение приводов. При необходимости смещаются опоры для выравнивания угловых перекосов ШРУСов.
Выбор и установка подходящей коробки передач
Для установки двигателя ВАЗ-21083 в ЛУАЗ оптимально подходит пятиступенчатая коробка передач от переднеприводных моделей ВАЗ (2108–21099). Наиболее предпочтительный вариант – КПП 2108 благодаря компактности, надежности и простоте адаптации.
Для сопряжения с трансмиссией ЛУАЗа потребуется изготовить переходную плиту из стали толщиной 8–10 мм. Точное совмещение отверстий крепления достигается с помощью шаблона. Вал сцепления КПП укорачивается на 12–15 мм, чтобы исключить упор в коленвал двигателя. Подшипник первичного вала следует заменить на закрытый, с внутренним диаметром 15 мм.
Поскольку коробка 2108 рассчитана на поперечное расположение двигателя, потребуется переделка креплений и установка дополнительного опорного кронштейна. Карданный вал ЛУАЗа соединяется с коробкой через самодельный переходник или с использованием хвостовика от УАЗовской раздатки. Это обеспечивает корректную передачу крутящего момента на штатные мосты.
Важный момент – обеспечение правильного угла наклона силового агрегата. При неправильной установке возникает риск перегрева масла в КПП и повышенного износа шлицев. Для этого рекомендуется использовать регулируемые опоры двигателя и коробки, позволяющие точно выставить узел по горизонту.
При сборке обязательно устанавливаются усиленные шрусы и доработанные крепления к лонжеронам, так как масса новой коробки превышает родную. Все резьбовые соединения фиксируются резьбовым герметиком и дублируются контргайками. После установки проводится контроль свободного вращения вала и герметичности сопряжений.
Особенности подключения системы охлаждения
При установке двигателя ВАЗ-21083 в ЛУАЗ ключевое внимание следует уделить адаптации системы охлаждения к изменённой компоновке. Радиатор ЛУАЗа не рассчитан на производительность помпы 21083, поэтому требуется установка более производительного радиатора, например от ВАЗ-2108, с доработанными креплениями.
Помпа двигателя 21083 имеет фланцевое соединение, несовместимое с оригинальными патрубками ЛУАЗа. Необходимо использовать силиконовые патрубки с углами 90 и 45 градусов диаметром 32 мм и 35 мм, а также проставки с переходниками. Обязательно предусмотреть надёжное крепление патрубков хомутами типа Norma шириной не менее 12 мм во избежание утечек под давлением.
Термостат 21083 установлен горизонтально и отличается компоновкой от штатного. Для корректной циркуляции охлаждающей жидкости нижний патрубок термостата следует направить на вход радиатора, верхний – на выход из головки блока. При этом важно строго соблюдать направление потока, чтобы исключить перегрев.
Электровентилятор от ВАЗ-2108 рекомендуется установить на радиатор через переходную рамку. Подключение – через реле и датчик включения вентилятора, встроенный в радиатор. Оптимальная температура срабатывания – 92°C. Не стоит подключать вентилятор напрямую – это приведёт к перегрузке электросети ЛУАЗа.
Бачок расширения лучше установить выше уровня радиатора, желательно на внутренней стороне крыла, с учётом уклона кузова ЛУАЗа. Патрубок обратки – к малому кругу, нижний – к входу помпы. Герметичность всей системы проверяется при нагреве до рабочей температуры – недопустимы даже минимальные просачивания.
Установка и настройка системы зажигания
Для двигателя 21083 в ЛУАЗе предпочтительно использовать бесконтактную систему зажигания, совместимую с модулем управления типа Январь или Микас. Устанавливается датчик положения коленчатого вала на переднюю крышку двигателя, совмещая метку с шестернёй коленвала. Крепление должно быть жёстким, зазор – строго 1±0,2 мм.
Катушку зажигания закрепляют на щите моторного отсека, ближе к ЭБУ, чтобы минимизировать длину проводов. Провода ВВ выбираются силиконовые, с сопротивлением не более 5 кОм на метр. Обязательно использовать экранированные провода для сигнальных цепей датчиков.
При первоначальном пуске коленвал выставляется в ВМТ первого цилиндра, далее через диагностический разъём проверяется угловое смещение метки. При необходимости корректируется положение датчика. После успешного пуска на холостом ходу проверяется стабильность искрообразования стробоскопом. Угол опережения должен быть в пределах 10–12° при 800–900 об/мин.
Окончательная настройка проводится через диагностическое ПО с возможностью редактирования карт зажигания. Оптимизация кривой проводится под конкретные характеристики ЛУАЗа: масса, трансмиссия, тип топлива. Важно отключить адаптацию в ЭБУ перед записью новой прошивки, чтобы избежать самокоррекции параметров.
Подключение проводки и адаптация электросистемы
После установки двигателя 21083 в ЛУАЗ важной задачей становится подключение проводки и адаптация электросистемы. Это требует внимательности и точности, поскольку старые системы автомобиля могут не подходить к новому двигателю. Рассмотрим основные этапы этого процесса.
1. Проведение анализа электросистемы ЛУАЗ
Перед началом работ необходимо исследовать текущую электросистему ЛУАЗ, чтобы оценить, какие компоненты можно использовать, а какие требуют замены. Важно убедиться, что генератор, стартер и датчики совместимы с новым двигателем. Особенно это касается датчиков температуры, давления масла и положения коленвала.
2. Адаптация проводки к новым компонентам
Проводку нужно адаптировать для подключения датчиков и элементов управления двигателя 21083. Следует обратить внимание на следующие моменты:
- Проверьте подключение датчика коленвала – у нового двигателя 21083 может быть другой тип разъема.
- Измените проводку для системы зажигания, так как на 21083 она будет отличаться от стандартной схемы ЛУАЗ.
- Подключите систему управления двигателем (ЭБУ). Для этого может потребоваться установка промежуточных адаптеров или модификация разъемов.
- Особое внимание уделите проводке для системы охлаждения и датчиков температуры – на новом двигателе они могут располагаться в других местах, и нужно подвести провода нужной длины.
3. Интеграция системы зажигания
Для системы зажигания необходимо обеспечить правильное подключение катушек и проводов. Двигатель 21083 имеет свою схему работы с зажиганием, которая отличается от ЛУАЗ. Если старые катушки не подходят, следует установить новые или использовать переходники для подключения к существующей проводке.
4. Подключение генератора и стартерной системы
Генератор от ЛУАЗ может не обеспечить необходимую мощность для работы нового двигателя, особенно если стартер или электросистема имеют отличия по напряжению или мощности. В таком случае потребуется либо установка нового генератора, либо модернизация проводки для поддержания стабильного тока.
5. Тестирование системы
После того как все провода подключены, необходимо выполнить тестирование электросистемы. Включите зажигание и проверьте работу всех датчиков, системы зажигания и зарядки аккумулятора. Особое внимание уделите контролю за работой ЭБУ, чтобы исключить ошибки в управлении двигателем.
6. Использование термоизоляции и защитных кожухов
После завершения монтажа проводки стоит использовать термоизоляционные материалы и защитные кожухи для проводов. Это предотвратит перегрев и повреждения проводки из-за работы двигателя и внешних факторов.
Этап подключения проводки и адаптации электросистемы требует аккуратности и тщательного подхода. Несоответствия в подключениях могут привести к неполадкам в работе двигателя, что повлияет на безопасность и функциональность автомобиля.
Проверка и регулировка топливной системы
Перед установкой двигателя 21083 в ЛУАЗ необходимо проверить состояние топливной системы. Топливный насос, форсунки и регулятор давления требуют внимательной диагностики для обеспечения корректной работы силового агрегата.
Начните с проверки топливного насоса. Убедитесь, что он работает без посторонних шумов и вибраций. Для этого подключите манометр к линии подачи топлива и проверьте давление. Оно должно соответствовать значениям, указанным в технической документации двигателя (обычно 3-4 атм для большинства карбюраторных двигателей). Если давление слишком низкое или слишком высокое, проверьте состояние фильтров и подкачивающих насосов, а также герметичность топливных трубок.
Затем проверьте состояние форсунок. Используя специальный диагностический прибор или методом визуального осмотра, проверьте их работоспособность. Форсунки должны распылять топливо равномерно, без засорений. При необходимости, очистите форсунки ультразвуковым очистителем или замените их. Также стоит проверить электромагнитные клапаны, управляющие форсунками, и убедиться в их исправности.
Регулировка регулятора давления топлива проводится следующим образом. С помощью манометра измерьте давление в топливной системе при работающем двигателе. Если показатель отличается от нормы, необходимо отрегулировать давление с помощью винта регулировки на регуляторе, следуя инструкциям производителя.
Кроме того, необходимо проверить состояние топливного фильтра. Он должен быть чистым, без признаков загрязнений. При установке нового фильтра убедитесь, что он правильно подключен, и что направление потока топлива соответствует указаниям на корпусе фильтра.
Регулярная проверка и настройка топливной системы обеспечат стабильную работу двигателя и предотвращение возможных проблем, связанных с недостаточной подачей топлива или загрязнением системы.
Первый запуск двигателя и проверка всех узлов
Перед первым запуском двигателя 21083 в ЛУАЗе убедитесь, что все элементы системы установлены корректно: крепления двигателя, трубопроводы, электрические соединения и системы охлаждения. Заполните систему охлаждения антифризом и проверьте уровень масла в картере двигателя. Убедитесь, что фильтры масла и воздуха правильно установлены.
После этого прокачайте топливную систему, чтобы избавиться от возможных воздушных пробок. Для этого несколько раз прокачайте топливный насос вручную, если это предусмотрено конструкцией. Проверьте все соединения трубопроводов на герметичность. Небольшие утечки топлива или масла могут привести к серьёзным проблемам в дальнейшем.
При первом запуске двигателя следите за звуками работы мотора. Запустите двигатель на холостом ходу и дайте ему прогреться до рабочей температуры. Проверяйте давление масла с помощью манометра – оно должно быть в пределах нормы. Если давление масла ниже указанного в технической документации, выключите двигатель и устраняйте проблему.
Проверьте систему зажигания. Убедитесь, что свечи зажигания не перегреваются, а искра стабильна. Для этого после прогрева двигателя осмотрите свечи на предмет нагаров или следов перегрева.
Проверьте работу охлаждающей системы: температура в системе должна стабилизироваться и не превышать максимальные значения. При первых признаках перегрева – немедленно остановите двигатель и проверьте уровень антифриза, исправность термостата и циркуляцию жидкости в системе.
После прогрева двигателя обратите внимание на работу трансмиссии и сцепления. Убедитесь, что переключение передач происходит плавно, без рывков. Протестируйте тормоза на небольшой скорости, чтобы проверить их эффективность.
По окончании первого пуска проведите диагностику всех систем автомобиля. Убедитесь в отсутствии посторонних шумов в двигателе и проверяйте уровень всех жидкостей. Через 500-1000 км пробега сделайте первое масло- и фильтрообслуживание, чтобы удалить возможные остатки производственного литья и других загрязнений из двигателя.
Вопрос-ответ:
Как выбрать подходящий двигатель 21083 для установки в ЛУАЗ?
При выборе двигателя 21083 для ЛУАЗ важно учитывать несколько факторов. Во-первых, следует проверить совместимость двигателя с конструкцией автомобиля. Также стоит обратить внимание на техническое состояние двигателя, особенно на наличие утечек масла, износ цилиндров и состояние системы охлаждения. Лучше всего выбирать двигатель с минимальным пробегом или под восстановление. Не забудьте про комплектующие, такие как стартер, генератор и карбюратор — они должны соответствовать вашему ЛУАЗу.
Какие этапы включает в себя процесс установки двигателя 21083 в ЛУАЗ?
Установка двигателя 21083 в ЛУАЗ включает несколько этапов. Первоначально необходимо демонтировать старый двигатель, если он установлен. После этого очищается моторный отсек от грязи и пыли. Следующим шагом идет подготовка нового двигателя: проверка всех компонентов и установка нужных адаптеров. Затем, двигатель устанавливается на место старого, подключаются все необходимые системы: охлаждения, топливоподачи, электропроводка. Важно убедиться, что все соединения надежны, а также установить и настроить карбюратор или инжектор. Завершающим этапом является проверка работы двигателя на холостом ходу и при различных нагрузках.
Какие проблемы могут возникнуть при установке двигателя 21083 в ЛУАЗ?
Одной из основных проблем, с которой можно столкнуться при установке двигателя 21083 в ЛУАЗ, является несовместимость крепежных элементов. Часто нужно подгонять крепления, поскольку мотор может не идеально подходить к раме машины. Также могут возникнуть сложности с подключением проводки и систем охлаждения. В некоторых случаях потребуется перенастроить топливную систему или заменить карбюратор. Еще одной проблемой может быть неправильная настройка зажигания, что может привести к плохой работе двигателя или его перегреву. Поэтому очень важно тщательно проверять все системы перед запуском двигателя.
Нужно ли менять трансмиссию при установке двигателя 21083 в ЛУАЗ?
При установке двигателя 21083 в ЛУАЗ трансмиссию менять не обязательно, если она уже работает корректно и соответствует параметрам нового мотора. Однако в некоторых случаях может понадобиться адаптация сцепления или замена коробки передач, если трансмиссия не справляется с увеличенной мощностью двигателя. Также стоит учитывать, что с установкой нового двигателя может потребоваться настройка других компонентов трансмиссии, таких как вал кардана или приводы. Если трансмиссия старая и изношена, стоит рассмотреть ее замену для обеспечения надежной работы всего автомобиля.
