КамАЗ 43114 оснащается раздаточной коробкой с двумя выходами мощности, что позволяет подключать коробку отбора мощности (КОМ) как с левой, так и с правой стороны. Наиболее часто используется правосторонний КОМ, модель 154.4202010, который монтируется непосредственно к фланцу корпуса раздатки. Перед установкой необходимо убедиться в совместимости выбранного узла с типом установленной РК – на КамАЗ 43114 чаще всего стоит раздатка типа 4310-1800020.
Подключение КОМ требует демонтажа технологической заглушки на соответствующем фланце, установки уплотнительного кольца и проверки состояния посадочной поверхности. КОМ фиксируется четырьмя болтами М10 с моментом затяжки 42–47 Н·м. Рекомендуется использовать резьбовой фиксатор средней прочности для предотвращения самопроизвольного откручивания. Также необходимо проконтролировать зазор между ведущей шестерней КОМ и шестерней раздаточной коробки – он не должен превышать 0,3 мм.
Активация КОМ осуществляется либо механическим, либо пневматическим приводом. При выборе пневматического управления требуется подвести магистраль от ресивера через клапан управления и установить кнопку на панели водителя. Давление в системе должно находиться в пределах 6,5–8,0 бар. Обязательно предусмотреть контрольный клапан и фильтр для исключения попадания конденсата и загрязнений в механизм включения.
Подбор совместимого КОМ для раздаточной коробки КамАЗ 43114

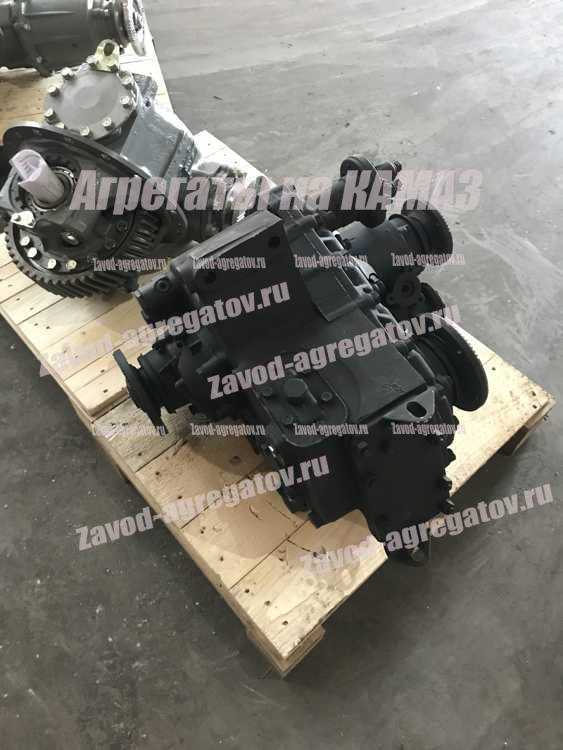

Для установки коробки отбора мощности на раздаточную коробку КамАЗ 43114 необходимо учитывать тип установленной раздатки. На этих автомобилях чаще всего применяется раздаточная коробка 4310-1800020. Совместимые КОМ выбираются с учетом фланцевого соединения, передаточного числа и направления вращения выходного вала.
Оптимальным вариантом является КОМ модели 4310-4202010-10, разработанный специально для сопряжения с раздаткой 4310. Этот агрегат устанавливается на нижний люк правой стороны корпуса раздаточной коробки. Вал КОМ направлен назад и может быть оснащён фланцем под кардан или под шлицевое соединение. Передаточное число – 1,48. Передача крутящего момента осуществляется непосредственно от промежуточного вала раздаточной коробки.
При выборе следует учитывать расположение насосного оборудования и ограниченное пространство в районе установки. Если необходимо обеспечить работу гидросистемы при остановленном автомобиле, выбирается КОМ с возможностью работы при включённом нейтральном положении коробки передач. Для этого требуется вариант с независимым включением через пневматический или механический привод.
Допустимая мощность КОМ – до 25 кВт, частота вращения – не выше 2500 об/мин. При превышении этих параметров возрастает износ шестерен и риск перегрева масла. Рекомендуется использовать устройства с встроенным сапуном и возможностью контроля уровня масла, если отсутствует централизованная смазка.
Совместимость определяется по каталожным номерам, например: КОМ 4310-4202010, 4310-4202010-01 (усиленный вариант), либо 4310-4202010-12 (с возможностью подключения к насосу НШ-32 через фланец ГОСТ). Проверка по шлицам, диаметрам фланцев и направлению вращения обязательна.
Подготовка площадки и демонтаж защитных элементов
Перед началом работ необходимо обеспечить ровную и твёрдую поверхность, способную выдержать массу автомобиля КамАЗ 43114 и подъёмного оборудования. Оптимально использовать бетонную площадку с уклоном не более 2°, исключающим самопроизвольное скатывание. Установить противооткатные упоры под задние колёса, зафиксировать ручной тормоз и перевести коробку передач в нейтральное положение.
Площадка должна быть свободна от мусора и технических жидкостей. Наличие лебёдки, крана или домкрата грузоподъёмностью не менее 5 тонн обязательно, так как отдельные элементы раздаточной коробки и КОМ имеют значительный вес.
Доступ к раздаточной коробке ограничен нижней защитой картера и поперечными элементами рамы. Для демонтажа необходимо:
- Снять защиту картера, отвинтив крепёжные болты ключом на 17. При наличии следов деформации заменить элемент, чтобы избежать повторной установки повреждённых деталей.
- Очистить зону креплений от грязи и коррозии с помощью металлической щётки и аэрозольной смазки типа WD-40. Это упростит демонтаж и снизит риск срыва резьбы.
- Снять защитные щитки трансмиссии, если они перекрывают доступ к фланцам и приводам. Крепление обычно выполнено на болтах М10 или М12.
После удаления защитных элементов проверить, нет ли подтёков масла или повреждений в районе раздаточной коробки. При наличии утечек устранить их до установки КОМ. Дальнейшие работы выполнять только при полном доступе к корпусу раздаточной коробки и валу отбора мощности.
Очистка фланца раздаточной коробки перед установкой
Перед установкой коробки отбора мощности необходимо удалить все следы старого герметика, масла и загрязнений с фланца раздаточной коробки КамАЗ 43114. Остатки уплотнительных материалов мешают равномерной посадке и могут привести к утечкам масла после сборки.
Очистку следует выполнять механическим способом с использованием пластикового или латунного скребка, чтобы не повредить поверхность. Допускается применение мелкой наждачной бумаги зернистостью не ниже P400, но только при наличии следов коррозии или задиров. После механической очистки необходимо протереть поверхность ветошью, смоченной в ацетоне или аналогичном обезжиривающем составе. Использовать бензин, дизтопливо или тормозную жидкость не рекомендуется – они оставляют масляную пленку.
Особое внимание уделяется контрольному осмотру: не должно остаться трещин, раковин и задиров. Любые неровности приведут к нарушению прилегания КОМ и разрушению герметичного соединения. При наличии дефектов рекомендуется заменить фланец или провести шлифовку с проверкой на плоскость с помощью линейки и щупа. Допустимое отклонение – не более 0,05 мм на длину 100 мм.
Завершив очистку, фланец не трогают руками до момента установки КОМ. Контакт с кожей может оставить следы жира, что снижает адгезию герметика. Обеспечение чистой и сухой поверхности – обязательное условие для надежной фиксации и герметичности узла.
Установка прокладки и герметизация стыка
Перед установкой КОМ на раздаточную коробку КамАЗ 43114 необходимо обеспечить герметичность соединения. Прокладку укладывают строго по посадочной плоскости, без перекосов и механических повреждений. Поверхности предварительно очищаются от остатков старого герметика, масла и загрязнений, затем обезжириваются ацетоном или аналогичным составом.
Для герметизации рекомендуется использовать анаэробный герметик с температурным диапазоном от –50 до +150 °C, устойчивый к воздействию трансмиссионного масла. Состав наносится равномерной непрерывной полосой толщиной не более 2 мм по внутреннему контуру прокладки, избегая выхода в область внутренних каналов. Дополнительное нанесение на внешнюю сторону не требуется.
Момент затяжки болтов – 25–30 Н·м. Последовательность затяжки крест-накрест, начиная с центральных точек. После установки требуется выждать не менее 30 минут до запуска двигателя для полимеризации герметика.
Выравнивание и фиксация КОМ на раздаточной коробке
Перед установкой КОМ на раздаточную коробку КамАЗ 43114 необходимо обеспечить точную соосность фланцев и минимальный зазор между сопрягаемыми поверхностями. Нарушение выравнивания приводит к преждевременному износу шестерён и утечкам масла.
- Проверьте состояние посадочной поверхности раздаточной коробки. Не допускается наличие забоин, ржавчины и остаточной грязи.
- Перед установкой проверьте КОМ на биение выходного вала. Допустимое значение – не более 0,1 мм.
- Нанесите герметик на соединительную плоскость только по внешнему контуру. Избегайте попадания в масляные каналы.
- Установите КОМ вручную, без перекосов, совмещая монтажные отверстия и шлицевое соединение.
- Закручивайте крепёжные болты равномерно, крест-накрест, с моментом 25–30 Н·м. Используйте только болты соответствующего класса прочности.
- После затяжки проверьте лёгкость проворачивания КОМ вручную. Люфт или закусывание недопустимы.
Окончательная проверка проводится после запуска двигателя: отсутствие вибрации и посторонних звуков указывает на правильность установки и фиксации.
Подключение привода к механизму отбора мощности
Для подключения привода к механизму отбора мощности (МОП) на раздаточной коробке КамАЗ 43114 необходимо правильно выбрать и установить соответствующие элементы системы. Процесс подключения требует точности, чтобы обеспечить эффективную передачу энергии от двигателя к механизму отбора мощности, который в свою очередь будет приводить в действие различные агрегаты, например, насосы или генераторы.
Первым шагом является проверка совместимости приводного вала с раздаточной коробкой. Важно убедиться, что шлицы вала точно совпадают с пазами на выходном валу раздаточной коробки. При установке привода следует соблюдать рекомендации производителя по моменту затяжки крепежных элементов, чтобы избежать повреждения шлицевых соединений.
После подключения привода к МОП, следует выполнить контроль за правильностью установки и отсутствием люфта в соединениях. Любой люфт может привести к неравномерному износу шлицев и ухудшению работы системы. Рекомендуется проверить зазор между шлицевыми соединениями с использованием специального инструмента для контроля точности.
Далее, важным этапом является проверка положения механизма отбора мощности относительно привода. Привод должен быть установлен таким образом, чтобы не происходило перекоса или чрезмерного напряжения на соединение. В случае необходимости, можно использовать специальные подкладки или шайбы для точной регулировки положения.
После установки и подключения привода к МОП необходимо провести тестовый запуск, чтобы удостовериться в отсутствии посторонних шумов и вибраций. Любые отклонения от нормы должны быть устранены до начала эксплуатации автомобиля. Особое внимание стоит уделить моменту нарабатывания приводного механизма и регулярной проверке состояния соединений, чтобы избежать преждевременного износа.

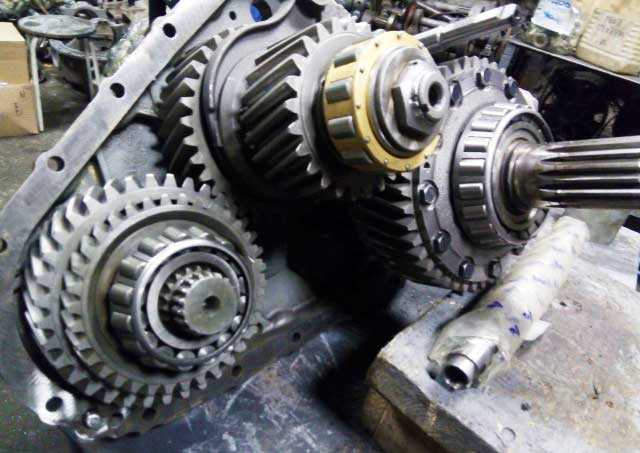

Проверка зацепления шестерен и ручного включения КОМ
Для корректной работы КОМ раздаточной коробки КамАЗ 43114 необходимо тщательно проверять зацепление шестерен и функционирование механизма ручного включения. Плохое зацепление шестерен может привести к шуму, перегреву и преждевременному износу компонентов трансмиссии.
Основные этапы проверки:
- Проверка состояния шестерен: Снимите крышку КОМ и осмотрите шестерни на наличие износа, трещин или повреждений. Проверьте зазоры между зубьями. Нормальный зазор не должен превышать 0.2–0.3 мм. Если зазор больше, требуется замена шестерен.
- Проверка механизма включения: Убедитесь, что механизм ручного включения работает без задержек и заеданий. Для этого включите и выключите КОМ, проверяя легкость хода рычага переключения.
- Проверка зацепления шестерен: Включите передачу и прокрутите раздаточную коробку вручную. Шестерни должны четко зацепляться без пропусков и заеданий. В случае проблем с зацеплением необходимо проверить состояние зубьев и правильность регулировки механизма включения.
- Регулировка зацепления: Если зацепление не происходит должным образом, отрегулируйте положение рычага или механизм вилки. Это можно сделать с помощью регулировочных винтов, которые устанавливают необходимое положение для беспрепятственного включения.
При обнаружении несоответствий или трудностей в процессе проверки, рекомендуется обратиться к специалисту для более детальной диагностики и устранения неисправностей. Несвоевременная замена изношенных компонентов или неправильная настройка зацепления могут привести к серьезным повреждениям раздаточной коробки.
Проверка герметичности и тестирование под нагрузкой
После установки КОМ на раздаточную коробку КамАЗ 43114 необходимо провести проверку герметичности всех соединений, чтобы избежать утечек масла и других жидкостей. Первоначально убедитесь, что все уплотнительные элементы (сальники, прокладки, кольца) установлены правильно, без повреждений. Для проверки герметичности можно использовать метод давления. Для этого применяют манометр, подключив его к месту, где может происходить утечка. Повышение давления в системе должно сохраняться в течение определенного времени без падения, что подтверждает отсутствие утечек.
После подтверждения герметичности рекомендуется провести тестирование раздаточной коробки под нагрузкой. Этот этап включает работу трансмиссии в реальных условиях эксплуатации, что позволяет выявить скрытые дефекты. Процесс тестирования начинается с медленного движения транспортного средства, постепенно увеличивая нагрузку, чтобы проверить работу коробки на различных оборотах и при разных скоростях. Следует обратить внимание на возможные шумы, вибрации и аномалии в работе механизма. Если система функционирует стабильно, без перегрева и иных проблем, то раздаточная коробка прошла тестирование.
Не стоит забывать о контроле уровня масла после тестирования. Для этого следует проверить смотровое окно или снять пробку с уровня масла. Низкий уровень масла может указывать на утечку, которая не была замечена на начальном этапе. Если все параметры находятся в пределах нормы, раздаточная коробка готова к эксплуатации в условиях полной нагрузки.
Вопрос-ответ:
Какие этапы установки КОМ на раздаточную коробку КамАЗ 43114?
Установка КОМ на раздаточную коробку КамАЗ 43114 начинается с подготовки всех необходимых инструментов и комплектующих. Далее снимается крышка раздаточной коробки и очищается рабочая поверхность. После этого на место устанавливается корпус КОМ, крепится с использованием болтов и гайков, проверяется герметичность соединений. Важно проверить правильность установки всех уплотнителей и прокладок, чтобы избежать утечек. Завершающий этап включает установку крышки и подключение системы управления.
Как правильно выбрать КОМ для раздаточной коробки КамАЗ 43114?
При выборе комплектующего для КамАЗ 43114 важно учитывать несколько факторов. Во-первых, необходимо удостовериться, что КОМ соответствует модели раздаточной коробки. Во-вторых, следует обратить внимание на производителя, предпочтительнее выбирать детали от проверенных брендов, чтобы минимизировать риск выхода из строя. Также стоит проверить параметры уплотнителей и материалов корпуса, чтобы гарантировать долговечность эксплуатации детали при различных климатических условиях и нагрузках.
Какие могут возникнуть проблемы при установке КОМ на раздаточную коробку КамАЗ 43114?
Основные проблемы при установке могут быть связаны с неправильной герметизацией, что приведет к утечкам масла или других жидкостей. Также возможны трудности с установкой соединительных болтов, если они не были правильно подобраны по размеру или с резьбой. Еще одной проблемой может стать несоответствие комплектующих, например, если КОМ не совпадает с раздаточной коробкой по размеру или форме. Чтобы избежать таких ситуаций, необходимо тщательно проверять комплектующие и следовать инструкциям производителя.
Как часто нужно проводить техническое обслуживание КОМ на раздаточной коробке КамАЗ 43114?
Рекомендуемый интервал обслуживания КОМ зависит от интенсивности эксплуатации транспортного средства и условий, в которых оно используется. Обычно для КамАЗ 43114 рекомендуется проводить проверку состояния КОМ каждые 30 000 – 50 000 км пробега. В ходе обслуживания проверяют герметичность, состояние уплотнителей и прокладок, а также уровень масла в коробке. При обнаружении дефектов требуется заменить поврежденные элементы или провести дополнительные работы по настройке.
Какие признаки того, что КОМ на раздаточной коробке КамАЗ 43114 требует замены?
Признаки, указывающие на необходимость замены КОМ, включают утечку масла из коробки, а также необычные звуки, такие как скрежет или стук, которые могут свидетельствовать о повреждении внутренних механизмов. Если автомобиль начинает терять сцепление с дорогой или имеет проблемы с переключением передач, это также может указывать на неисправность КОМ. В случае возникновения таких проблем следует немедленно провести диагностику и, при необходимости, заменить комплектующие.
Какие этапы включает установка КОМ на раздаточную коробку КамАЗ 43114?
Установка комплектов опорных механизмов (КОМ) на раздаточную коробку КамАЗ 43114 требует выполнения нескольких важных этапов. Сначала необходимо снять старую деталь и подготовить место для установки нового механизма. Для этого разбираются все соединения, снимаются крепежные элементы. Затем проводится проверка состояния раздаточной коробки и других узлов, чтобы избежать возможных поломок в будущем. После этого устанавливается новый комплект, соблюдая все параметры креплений и совместимость с коробкой передач. Важно также правильно установить и затянуть все болты и гайки, чтобы обеспечить надежность работы системы. Заключительный этап — это проверка работоспособности, которая включает в себя испытания на месте и возможную регулировку.
