Установка отвала на КамАЗ требует точного выбора способа крепления в зависимости от условий эксплуатации и конфигурации шасси. Основные методы – это рамное, передрамное и кронштейновое крепление. Каждый из них имеет свои технические особенности, ограничения и сферы применения.
Рамное крепление считается самым прочным вариантом. Конструкция включает силовую раму, закреплённую болтами и сваркой на лонжеронах шасси. Такой способ применим для тяжёлых отвалов шириной до 3,4 м и массой более 500 кг. Он обеспечивает стабильную работу при интенсивной расчистке плотного снега и наледи.
Передрамное крепление используется, если необходима быстрая установка и демонтаж отвала. В этом случае между лонжеронами и силовой рамой размещается дополнительная подрамная плита. Она снижает нагрузку на основной кузов и позволяет установить гидропривод без вмешательства в базовую конструкцию машины. Этот вариант часто выбирается коммунальными службами с сезонной эксплуатацией техники.
Кронштейновое крепление подходит для лёгких отвалов шириной до 2,5 м. Оно монтируется к переднему бамперу или усиленной площадке рамы. Используется при малом пробеге и работах средней интенсивности. Преимущество – минимальное вмешательство в конструкцию КамАЗа и возможность установки без демонтажа штатного оборудования.
Выбор конкретного способа крепления должен учитывать как тип отвала (прямой, клиновидный, U-образный), так и предполагаемые нагрузки. Неправильно подобранный способ может привести к деформации рамы, снижению управляемости и аварийным ситуациям.

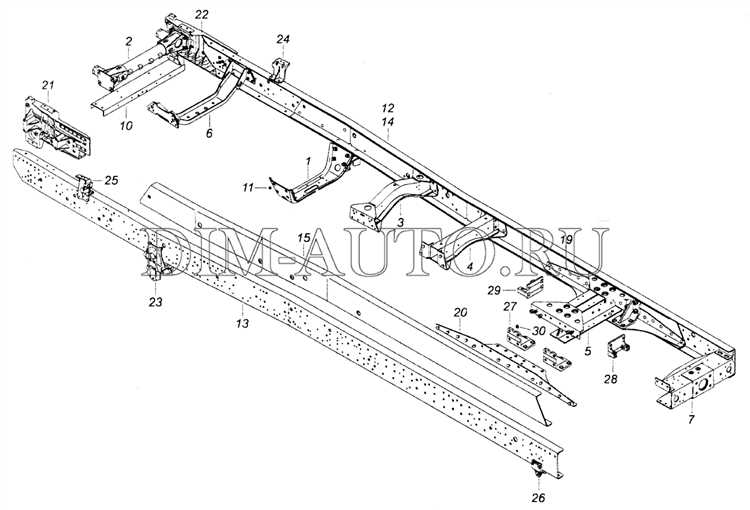

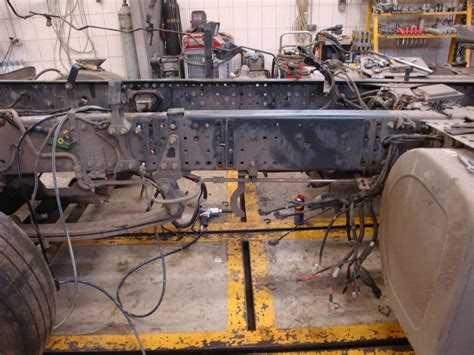

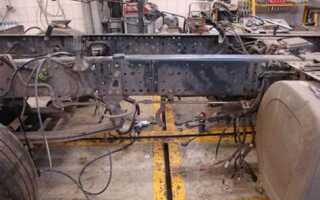

Выбор точки крепления отвала на раме КамАЗа
Правильный выбор точки крепления отвала на раме КамАЗа напрямую влияет на устойчивость конструкции, равномерность распределения нагрузки и ресурс основных узлов. Крепление должно обеспечивать жёсткость, исключать деформацию рамы и не создавать перегрузок на переднюю подвеску.
Оптимальная зона установки – центральная часть лонжеронов рамы вблизи кронштейнов передней рессоры. Здесь обеспечивается прочный опорный участок и достаточный запас прочности металлоконструкции. Не допускается крепление к краям рамы или за пределами её усиленных участков.
Используются сварные или болтовые кронштейны, монтируемые к внутренним сторонам лонжеронов. Болтовое соединение предпочтительнее с точки зрения обслуживания и демонтажа. Минимальное количество сверлений – важное условие сохранения прочности рамы. При болтовом креплении рекомендуется применять болты М16–М20 с прочностью не ниже 8.8, обязательно с усиленными шайбами и фиксаторами резьбы.
Для распределения нагрузки устанавливаются усиливающие накладки из листовой стали толщиной не менее 8 мм. Их длина должна быть не менее 300 мм в каждую сторону от центра точки крепления. Угол между плоскостью отвала и рамой должен сохраняться в пределах 30–35° для обеспечения оптимального угла атаки.
Крепление к переднему буксирному кронштейну не допускается. Он не рассчитан на эксплуатационные нагрузки отвала. Также недопустимо крепление к кабельным или пневматическим каналам в раме – это приводит к нарушению работы систем автомобиля.
После установки обязательна проверка вылета отвала относительно передней оси: расстояние от центра передней оси до нижней кромки отвала должно составлять 1000–1200 мм для обеспечения нормального баланса при работе.
Использование быстросъемных кронштейнов для монтажа
Быстросъемные кронштейны позволяют монтировать и демонтировать отвал на КамАЗ без применения подъемной техники. Конструкция включает фиксирующие пальцы с эксцентриковыми зажимами и направляющие втулки, обеспечивающие точную посадку без люфтов. Среднее время установки – не более 15 минут при наличии одного оператора.
Материал кронштейнов – легированная сталь 40Х, закаленная до твердости 45–50 HRC. Такая обработка предотвращает износ посадочных поверхностей при многократной установке. Все элементы имеют антикоррозийное покрытие, допустимая рабочая температура – от −40 °C до +50 °C.
Для предотвращения самопроизвольного отсоединения используются двойные замки: основной – механический с флажковым фиксатором и дополнительный – штифтовый. Рекомендуется проверять степень затяжки каждые 100 моточасов.
Совет по эксплуатации: смазывайте трущиеся элементы перед каждым сезоном литиевой смазкой, чтобы исключить заедание в условиях минусовых температур.
Установка быстросъемных кронштейнов возможна только на раму, усиленную в районе передней балки. Без усиления возможна деформация лонжеронов при активной работе с отвалом.
Применение гидравлических систем подъема и опускания отвала
Гидравлический привод обеспечивает точное управление положением отвала КамАЗа при выполнении дорожно-строительных работ. Основу системы составляет гидроцилиндр двустороннего действия, соединённый с гидрораспределителем через шланги высокого давления. Давление в системе достигает 16–20 МПа, что позволяет поднимать и опускать отвал с высокой нагрузкой без перегрузки конструкции.
Установка гидравлической системы требует монтажа маслобака объёмом не менее 25 литров, фильтра тонкой очистки и насоса, подключённого к двигателю автомобиля через привод отбора мощности. Рекомендуется использовать аксиально-поршневые насосы с производительностью от 30 до 50 л/мин для обеспечения стабильной работы.
Преимущества: высокая скорость реакции, точность позиционирования, возможность дистанционного управления. При интеграции с электроуправляемыми клапанами система становится адаптивной к разным режимам работы, включая снегочистку и планировку грунта.
Рекомендации: все соединения уплотнять термостойкими манжетами, использовать армированные шланги с рабочим давлением не ниже 25 МПа. После установки требуется обязательная регулировка перепускного клапана для исключения перегрузки цилиндра при заклинивании отвала. Обслуживание проводится каждые 100 моточасов: проверка уровня масла, промывка фильтра, осмотр на наличие утечек и повреждений шлангов.
Крепление отвала через переднюю балку усиления
Установка отвала через переднюю балку усиления применяется для обеспечения повышенной жёсткости конструкции и равномерного распределения нагрузки на раму КамАЗа. Этот способ требует доработки штатной балки или её полной замены на усиленный вариант.
Перед началом монтажа демонтируются передний бампер и все мешающие элементы. Балка усиливается с использованием стального профиля толщиной не менее 8 мм. К усиленной балке привариваются крепёжные пластины толщиной 10–12 мм, к которым в дальнейшем фиксируются стойки отвала. Сварные швы выполняются с проваром не менее 6 мм по периметру каждого соединения.
Крепление стойки к балке производится через болтовые соединения М20–М24 класса прочности не ниже 10.9. Используются усиленные шайбы и контргайки. Для исключения смещения отвала под нагрузкой дополнительно устанавливаются распорки между балкой и лонжеронами рамы.
Гидроцилиндры подъёма и поворота отвала монтируются на отдельные кронштейны, сваренные с балкой или закреплённые болтовым способом. Расстояние между точками крепления цилиндров подбирается исходя из геометрии отвала и требуемого угла поворота.
После установки обязательна проверка вылета отвала, угла атаки и хода подъёма. Все соединения подтягиваются после первой рабочей нагрузки.
Особенности установки отвала на КамАЗ с лебёдкой
При монтаже отвала на КамАЗ, оснащённый лебёдкой, основное внимание уделяется координации работы обоих механизмов. Крепление рамы отвала осуществляется к лонжеронам рамы шасси с учётом свободного доступа к барабану лебёдки и сохранения углов намотки троса.
Оптимально использовать отвал с гидроповоротным механизмом, чтобы исключить перекосы при работе с натянутым тросом. При наличии штатной лебёдки ЗИЛ-131 или аналогичной требуется усиление кронштейнов крепления отвала, так как усилие, передаваемое через трос, может достигать 5–6 тонн. В таких случаях применяются дополнительные укосины из стального профиля толщиной не менее 8 мм.
Лебёдка должна работать независимо от механизма подъёма отвала. Для этого устанавливают отдельный гидравлический контур с ручным распределителем. Запрещено подключать отвал напрямую к приводу лебёдки – несогласованная работа механизмов приводит к износу шестерён и перегреву масла.
Монтажные работы ведутся с учётом допустимых нагрузок на передний мост. Суммарная масса отвала и кронштейнов не должна превышать 750 кг. При превышении этой массы требуется установка усиленных рессор и амортизаторов, иначе возрастает риск пробоя подвески при эксплуатации.
Важно: при установке отвала не допускается перекрытие воздухозаборников и блоков электропроводки. Рекомендуется применять быстросъёмные соединения, чтобы не демонтировать лебёдку при обслуживании отвала.
Совместимость крепежных элементов с различными моделями КамАЗа
Крепежные элементы для отвала КамАЗа должны соответствовать спецификации каждой модели, так как конструктивные особенности автомобилей могут существенно различаться. Чтобы обеспечить надежное крепление, необходимо учитывать несколько факторов: тип подвески, расположение крепежных точек и специфику работы в условиях эксплуатации.
Основные виды крепежных элементов включают болты, гайки, шпильки и пластины, которые различаются в зависимости от модели КамАЗа. Например, на моделях КамАЗ-5320 и КамАЗ-5410 крепежные элементы имеют различные размеры и толщину, что важно при замене старых частей или установке нового отвала.
Рекомендуется проверять следующие аспекты при подборе крепежных элементов:
- Диаметр и длина болтов: на старых моделях, таких как КамАЗ-5320, часто используются болты диаметром 16-20 мм, тогда как на более современных КамАЗ-5490 предпочтительнее болты с диаметром 24 мм для обеспечения высокой нагрузки.
- Тип резьбы: для моделей КамАЗ, произведённых после 2010 года, обычно используют метрическую резьбу, а для более старых версий применяются дюймовые резьбы, что важно учитывать при выборе заменителей.
- Материал: в зависимости от условий эксплуатации используются крепежи из нержавеющей стали для защиты от коррозии или из высокопрочной углеродистой стали для повышения прочности.
- Тип крепления: для некоторых моделей, таких как КамАЗ-6520, предусмотрены специальные крепления с дополнительными пластинами для усиления фиксации отвала в условиях повышенных нагрузок.
Для моделей с усиленными подвесками, например, КамАЗ-65115, часто применяются более крупные и массивные элементы, что увеличивает прочность крепления, но также требует точного соответствия крепежных отверстий и размеров болтов.
Особое внимание стоит уделить правильной установке и затяжке крепежных элементов. На некоторых моделях КамАЗ, таких как КамАЗ-4308, могут использоваться дополнительные шайбы или проставки для распределения нагрузки, что предотвращает деформацию деталей и продлевает срок службы крепежных элементов.
Проверка совместимости крепежа с конкретной моделью КамАЗа должна быть обязательной при проведении ремонтных работ или установке нового оборудования. Правильный подбор крепежных элементов не только повышает безопасность, но и способствует долговечности системы отвала.
Техническое обслуживание узлов крепления отвала
Одним из ключевых этапов обслуживания является проверка состояния болтов и гаек, удерживающих отвал. Важно регулярно контролировать их затяжку, так как ослабление креплений может привести к расшатыванию отвала или даже его откреплению. Для этого следует использовать моментный ключ и соблюдать рекомендованные производителем параметры затяжки.
Не менее значим контроль состояния шарниров и пальцев, на которых фиксируется отвал. Они подвержены интенсивному износу из-за частых нагрузок и воздействий внешней среды. Рекомендуется проверять эти элементы на наличие люфта, трещин или следов деформации. При обнаружении повреждений необходимо своевременно заменить детали, чтобы предотвратить их разрушение в процессе работы.
Особое внимание стоит уделить системе подвески, которая поддерживает отвал в рабочем положении. Проверка амортизаторов и пружин должна проводиться через каждые 500 рабочих часов. Неисправности в этой системе могут привести к неравномерному распределению нагрузки, что, в свою очередь, способствует ускоренному износу других узлов.
Регулярная смазка всех подвижных частей – еще один важный аспект обслуживания. Важно использовать рекомендованные смазочные материалы, так как они обеспечивают защиту от коррозии и минимизируют износ трущихся поверхностей. Смазку следует наносить в соответствии с регламентом, с особым вниманием к местам, где происходит контакт между металлическими частями.
Контроль за состоянием системы управления углом наклона также не стоит оставлять без внимания. Проблемы с гидравликой могут повлиять на точность работы отвала и его способность корректно менять угол. Рекомендуется проверять уровень масла в гидравлической системе и очищать фильтры от загрязнений.
Таким образом, регулярное техническое обслуживание узлов крепления отвала на КамАЗ требует внимательности и своевременности. Соблюдение рекомендаций по обслуживанию и замене изношенных деталей значительно увеличивает срок службы машины и минимизирует риск аварийных ситуаций в процессе эксплуатации.
Вопрос-ответ:
Как осуществляется крепление отвала на КамАЗ?
Отвал на КамАЗ крепится с помощью системы кронштейнов и болтов, которые обеспечивают надежную фиксацию и позволяют быстро установить и снять отвал. Существует несколько типов креплений, в зависимости от модели машины и назначения отвала, включая болтовые соединения с использованием усиленных кронштейнов для предотвращения излишней нагрузки на элементы крепления.
Какие особенности крепления отвала на КамАЗ с гидравлическим приводом?
В модели КамАЗ с гидравлическим приводом крепление отвала включает гидроцилиндры, которые отвечают за подъём и опускание отвала. Такие системы часто используют быстроразъёмные соединения для подключения гидравлики, что позволяет быстро снять или установить отвал, а также обеспечить удобство работы в условиях переменчивых нагрузок. Также крепление включает механизмы для регулировки угла наклона, что улучшает функциональность машины при работе с различными материалами.
Можно ли установить отвал на КамАЗ без специализированных кронштейнов?
Установка отвала на КамАЗ без кронштейнов не рекомендуется, так как они обеспечивают нужную прочность и безопасность при эксплуатации машины. Отсутствие этих крепежных элементов может привести к неустойчивости отвала, что снизит эффективность работы и может повредить как сам отвал, так и кузов автомобиля. Специализированные кронштейны и элементы крепления важны для правильной нагрузки и надежности работы машины в различных условиях.
Какие особенности монтажа отвала на КамАЗ для зимнего использования?
Для зимнего использования важно, чтобы крепление отвала на КамАЗ было устойчиво к морозам и не подвергалось излишнему износу. Отвал, как правило, крепится с учётом дополнительной нагрузки, которая возникает при работе с тяжёлыми снежными массами. Также часто используются усиленные материалы и крепёжные элементы, способные выдерживать температурные колебания и механическое воздействие. Кроме того, устанавливаются специальные системы для регулировки угла наклона, что позволяет эффективно очищать дороги и тротуары от снега.
