Гильзы цилиндров двигателя КамАЗ 740 представляют собой сменные элементы, обеспечивающие герметичность и износостойкость цилиндро-поршневой группы. При появлении признаков износа – задиры, трещины, утечка охлаждающей жидкости в картер – требуется их замена. Игнорирование проблемы может привести к разрушению поршня и капитальному ремонту блока цилиндров.
Для снятия гильз потребуется демонтаж головки блока, поршней и шатуна, а также использование съёмника соответствующего диаметра. В конструкции двигателя 740 используются «мокрые» гильзы, установленные с резиновыми уплотнительными кольцами, что упрощает демонтаж, но требует аккуратности, чтобы избежать повреждения посадочного места и блока.
Перед началом работ необходимо слить охлаждающую жидкость, демонтировать навесное оборудование, снять ГБЦ и выпрессовать гильзы с помощью винтового или гидравлического съёмника. Категорически не рекомендуется выбивать гильзы молотком – это приведёт к деформации посадочной поверхности. Опыт показывает, что даже при плотной посадке штатного износа, грамотный демонтаж возможен без применения чрезмерного усилия.
После снятия гильз важно тщательно осмотреть посадочные места в блоке на предмет коррозии, раковин и трещин. При наличии дефектов необходима зачистка и последующая герметизация. Установка новых гильз выполняется с обязательной заменой уплотнительных колец, предварительно смазанных техническим вазелином или моторным маслом для облегчения монтажа и предотвращения перекручивания.
Как подготовить двигатель КамАЗ 740 к демонтажу гильз
Перед началом работ необходимо полностью демонтировать головки блока цилиндров. Отсоедините впускной и выпускной коллекторы, форсунки, топливные трубки и кронштейны. Используйте ключи на 17 и 19 для откручивания гаек и болтов крепления. Снимите крышки головок и извлеките распредмосты, не повредив штанги толкателей.
Охлаждающая жидкость должна быть полностью слита через нижние краны радиатора и блока цилиндров. Обязательно продуйте систему сжатым воздухом для удаления остаточного антифриза, особенно в области гильз. Работать лучше при температуре окружающей среды выше +10°C, чтобы исключить заледенение жидкости в труднодоступных местах.
Снимите поддон картера и маслонасос. Удалите осадок и металлические включения, если они имеются. Обеспечьте доступ к шатунным крышкам – открутите и аккуратно демонтируйте их, после чего выньте поршни с шатунами, предварительно отметив порядок цилиндров кернером или маркером.
Оцените состояние уплотнительных колец под гильзами – при их разрушении возможно попадание охлаждающей жидкости в картер. Прежде чем извлекать гильзы, удалите нагар с верхней части цилиндров с помощью шабера, чтобы избежать задиров при демонтаже.
Убедитесь, что двигатель зафиксирован на стенде или надежно закреплён на ровной площадке. Подготовьте съёмник или оправку нужного диаметра – внутренний диаметр гильзы КамАЗ 740 составляет 120 мм. Использование подручных средств недопустимо – это приведёт к деформации посадочного гнезда.
Необходимые инструменты и приспособления для снятия гильз
Съемник гильз – основной инструмент, обеспечивающий безопасное извлечение гильз из блока цилиндров. Рекомендуется использовать заводской гидравлический или винтовой съемник с опорной рамой, подходящий под диаметр гильз двигателя КамАЗ 740. Самодельные конструкции допустимы при точном соблюдении размеров и прочностных характеристик.
Монтажный лом или рычаг необходим для предварительного подрыва гильзы при закисании в посадочном месте. Используется с осторожностью, чтобы избежать повреждения посадочных поверхностей блока.
Газовая горелка применяется при необходимости локального нагрева блока для ослабления посадки гильзы. Допустим кратковременный прогрев области вокруг гильзы с равномерным распределением тепла.
Кувалда весом не более 3 кг с деревянной или латунной проставкой применяется для аккуратного выбивания гильзы вверх после частичного выхода из посадочного места.
Щетка по металлу или абразивный круг необходимы для очистки посадочного гнезда после снятия гильзы. Остатки нагаров, окислов и герметиков удаляются до появления чистого металла.
Внутренний микрометр или нутромер используется для замера диаметра посадочного гнезда в блоке после демонтажа гильзы. Это позволяет оценить износ и решить, требуется ли восстановление гнезда.
Средство типа WD-40 облегчает демонтаж при коррозии или закисании. Обильно наносится по периметру гильзы за несколько часов до снятия.
Слесарные перчатки обязательны для защиты рук при работе с острыми кромками и нагретыми деталями.
Порядок снятия головок блока цилиндров и навесного оборудования
Перед началом работ отключить аккумуляторные батареи и слить охлаждающую жидкость через краны на радиаторе и блоке цилиндров. Убедиться в отсутствии давления в системе охлаждения.
Сначала демонтировать воздухоочиститель, ослабив хомуты и отсоединив патрубки. Затем снять генератор, отсоединив провода и открутив крепёжные болты. Аналогично отсоединить стартер, компрессор пневмосистемы и насос гидроусилителя руля, если они закреплены на головке блока. Все снятые узлы маркировать и отложить в сторону для упрощения обратной сборки.
Далее отсоединить топливопроводы высокого давления, ведущие от топливного насоса к форсункам. Перед этим промыть соединения дизельным топливом и закрыть их чистыми колпачками для защиты от загрязнений.
Снять клапанные крышки, отвинтив крепёж. Проверить наличие масла и отложений – это поможет оценить общее состояние двигателя. Затем удалить коромысла, не нарушая последовательность, и извлечь штанги толкателей, укладывая их в том порядке, в котором они были установлены.
Перед откручиванием головок необходимо ослабить натяжение привода ГРМ, снять ремни или шестерни, в зависимости от конкретной модификации двигателя. Обязательно зафиксировать положение меток фаз газораспределения, чтобы избежать ошибок при сборке.
Откручивать болты головок блока следует в обратной последовательности затяжки, равномерно, поэтапно, чтобы избежать деформации. Использовать динамометрический ключ. После снятия головок оценить состояние прокладок и посадочных поверхностей. Повреждённые шпильки или болты подлежат замене.
Как извлечь гильзы из блока без повреждения посадочных мест
Перед началом работы необходимо полностью слить охлаждающую жидкость и демонтировать головки блока цилиндров. Использование абразивного инструмента категорически запрещено – он повреждает посадочные поверхности и нарушает геометрию сопряжения.

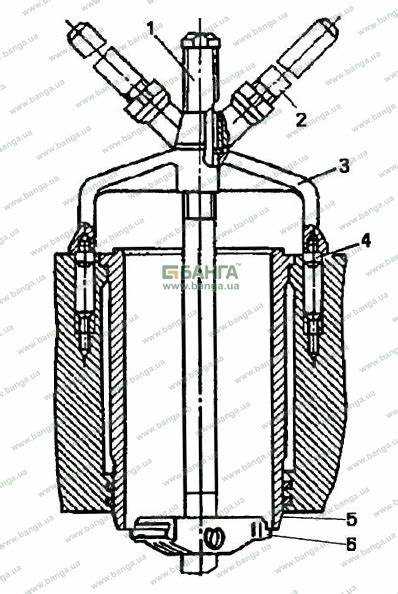

Извлечение гильз на двигателе КамАЗ 740 производится с применением специального съемника с упором на край блока. Гильза вытягивается строго вертикально, без перекосов. При отсутствии фирменного приспособления допускается использование самодельного съемника, состоящего из штанги, резьбовой тяги, переходной плиты и упорной рамки. Важно, чтобы упор приходился только на внешние края блока, а не на контактные зоны гильзы.
Перед демонтажем рекомендуется залить в пространство между гильзой и блоком проникающую жидкость – например, WD-40 или керосин. После 10–15 минут выдержки легкими ударами через деревянную проставку аккуратно осаживают гильзу вниз, чтобы сорвать возможную прикипевшую посадку. Далее вытягивают съемником.
Нельзя использовать монтировки, зубила или молоток напрямую – это деформирует посадочное гнездо. После извлечения обязательно проверить состояние посадочной поверхности: наличие раковин, задиров и коррозии. Поврежденные места необходимо обработать мягкой притирочной пастой и притирочной плитой.
Категорически запрещается нагревать блок для облегчения демонтажа – температурное расширение нарушает допуски и может привести к микротрещинам.
Что делать при закисании или заклинивании гильз в блоке
После обработки используйте самодельный или заводской съёмник, устанавливаемый внутрь гильзы с упором на её нижнюю часть. Натяг создаётся винтом, проходящим через центр съёмника. Категорически не рекомендуется выбивать гильзу сверху – это приведёт к деформации и возможно трещине в блоке.
Если гильза не поддаётся, применяют прогрев посадочного места строительным феном до температуры около 100–120°C с последующим резким охлаждением водой или замораживанием гильзы сухим льдом. Разница температур создаёт микрозазор, который помогает ослабить закисание.
При сильной коррозии допускается осторожное использование кислотных составов, например ортофосфорной кислоты, но только с защитой прилегающих поверхностей от разъедания. После удаления гильзы обязательно осмотрите гнездо на предмет задиров и кавитации. Повреждения устраняются хоннингованием или расточкой под ремонтный размер с установкой ремонтных гильз.
Проверка состояния посадочных гнёзд и подготовка к установке новых гильз
Перед установкой новых гильз на двигатель КамАЗ 740 необходимо тщательно проверить посадочные гнезда. Это важный этап, от которого зависит долговечность и надёжность работы мотора. Состояние гнёзд влияет на правильность установки гильз и их плотное прилегание, что, в свою очередь, предотвращает утечку охлаждающей жидкости и масла, а также улучшает компрессию в цилиндрах.
Основные этапы проверки посадочных гнёзд:
- Очистка поверхности. Перед проведением осмотра необходимо очистить посадочные гнезда от грязи, масла и нагара. Для этого используйте щётки с жёстким ворсом, а также растворители, которые не повредят металл. Важно, чтобы на поверхности не оставалось загрязнений, которые могут скрыть дефекты.
- Осмотр на наличие трещин и повреждений. Осмотрите каждое гнездо на предмет трещин, сколов или следов перегрева. Трещины могут привести к нарушению герметичности, что повлияет на работу двигателя. Для проверки используйте увеличительное стекло или микроскоп, чтобы не пропустить мелкие дефекты.
- Проверка формы посадочного места. Используйте специальный калибр или штангенциркуль для измерения диаметра посадочного гнезда. Нормальный диаметр должен соответствовать техническим характеристикам двигателя. Если посадочное место изменилось из-за износа, оно может потребовать дополнительной обработки или замены.
- Проверка на сужение. Измерьте глубину посадочного гнезда. Если глубина изменена, гильза может не ложиться правильно, что приведёт к недостаточной герметичности. Для этого используйте глубинометр.
Если в процессе осмотра были обнаружены серьёзные дефекты, например, трещины или значительные изменения формы, следует принять решение о замене блока цилиндров. В случае, если дефекты не критичны, необходимо провести шлифовку и обработку посадочных мест с помощью специального инструмента.
После проверки и, если нужно, восстановления посадочных мест, можно приступать к подготовке гильз. Перед установкой:
- Проверьте новые гильзы на отсутствие повреждений, царапин и дефектов.
- Очистите гильзы от возможных загрязнений и смазочных материалов с помощью растворителя.
- Нанесите тонкий слой моторного масла на поверхность гильзы, чтобы облегчить её установку и обеспечить дополнительную защиту от коррозии.
После выполнения всех этих шагов можно устанавливать новые гильзы, убедившись в их правильном положении и плотном прилегании к посадочным гнёздам.
Вопрос-ответ:
Какие инструменты мне понадобятся для снятия гильз с двигателя КамАЗ 740?
Для снятия гильз с двигателя КамАЗ 740 потребуется стандартный набор инструментов: ключи и трещотки для снятия болтов, съёмник гильз (если необходимо), молоток, отвертки, а также приспособления для очистки и осмотра деталей. Если процесс требует дополнительной работы с головкой блока цилиндров, могут понадобиться специальные приспособления для её снятия. Всё зависит от состояния и сложности задачи.
Как правильно подготовить двигатель КамАЗ 740 к снятию гильз?
Перед снятием гильз с двигателя КамАЗ 740 важно провести несколько подготовительных шагов. Нужно отключить аккумулятор, снять крышку головки блока цилиндров, слить все жидкости (масло, охлаждающую жидкость), а также демонтировать впускной и выпускной коллекторы. После этого следует снять распределительный вал и другие компоненты, которые могут помешать доступу к гильзам. Тщательная подготовка поможет избежать повреждений деталей и ускорит процесс работы.
Как можно извлечь гильзу из блока двигателя, если она закисла?
Если гильза закисла, для её извлечения можно использовать специальные инструменты, такие как съёмники для гильз. В случае сильной коррозии или заедания, потребуется аккуратно поддеть гильзу и применить мягкие удары молотком по инструменту, чтобы не повредить блок. Если гильза сильно прикипела, её можно аккуратно нагреть (не превышая допустимую температуру), чтобы облегчить процесс извлечения. Важно работать осторожно, чтобы не повредить сам блок двигателя.
Нужно ли менять гильзы при снятии с двигателя КамАЗ 740?
Не всегда необходимо менять гильзы при их снятии с двигателя КамАЗ 740. Если гильзы находятся в хорошем состоянии, не имеют трещин и износа, их можно использовать повторно после чистки и проверки на соответствие стандартам. Однако, если гильзы повреждены или сильно изношены, лучше их заменить на новые. Важно проверять состояние гильз, чтобы избежать проблем с двигателем в будущем.
Как избежать повреждения блока цилиндров при снятии гильз с двигателя КамАЗ 740?
Чтобы избежать повреждения блока цилиндров при снятии гильз с двигателя КамАЗ 740, необходимо тщательно соблюдать технику безопасности и работать аккуратно. Во-первых, следует использовать правильные инструменты, такие как съёмники, которые минимизируют риск повреждения. Во-вторых, важно избегать чрезмерных усилий при извлечении гильзы. Если гильза закисла, лучше воспользоваться методами разогрева или жидкостями для растворения коррозии, чтобы избежать механических повреждений блока.
