Как снять пгу на камазе

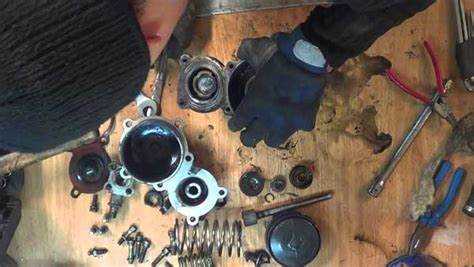

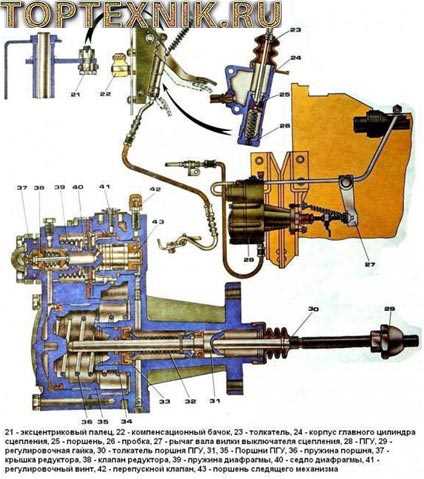

Пневмогидроусилитель (ПГУ) КамАЗа обеспечивает передачу усилия с педали сцепления на рабочий цилиндр, снижая нагрузку на водителя. При неисправностях в работе ПГУ – утечках жидкости, затруднённом ходе педали или посторонних звуках – требуется его демонтаж для ремонта или замены.

Снятие ПГУ начинается с подготовки: отключается масса, машина ставится на ручник и под колёса устанавливаются противооткатные упоры. Перед отсоединением ПГУ необходимо слить тормозную жидкость из бачка сцепления и сбросить давление в пневмосистеме до нуля. Работы проводятся на холодном двигателе.

Доступ к ПГУ возможен как из моторного отсека, так и снизу. Сначала отсоединяются пневмошланги и гидролинии – с обязательной фиксацией их положения для последующей корректной сборки. Затем откручиваются крепёжные болты корпуса ПГУ к кронштейну. После этого узел аккуратно извлекается из посадочного места, избегая перекосов, чтобы не повредить соседние элементы.

Важно: при снятии ПГУ обратите внимание на состояние уплотнительных колец, штуцеров и кронштейна крепления. Их износ может вызвать утечки и сбои в работе даже после замены самого ПГУ. Подготовьте новые уплотнения заранее – установка старых элементов не допускается.

Как правильно снять ПГУ с КамАЗа

Перед началом работ заглушите двигатель и сбросьте давление в пневмосистеме. Обесточьте аккумуляторы, чтобы исключить случайное включение цепей. Работы проводите на ровной площадке с надёжно зафиксированным автомобилем.

Отключение пневмолинии: ключом на 22 ослабьте гайку подачи воздуха на корпусе ПГУ. Осторожно отсоедините шланг – при остаточном давлении может быть резкий выброс воздуха. Осмотрите штуцер на предмет повреждений или коррозии.

Отключение гидравлики: с помощью ключа на 17 открутите трубку гидропривода сцепления. Подставьте ёмкость для сбора тормозной жидкости. Убедитесь, что в системе нет давления, и шланг не пережат.

Снятие креплений: открутите три болта крепления ПГУ к кронштейну на коробке передач (ключ на 13 или 14, в зависимости от исполнения). Используйте трещотку с удлинителем – доступ к верхнему болту ограничен. После ослабления снимите ПГУ, придерживая его рукой.

Отсоединение тяги: выведите вилку толкателя из зацепления с педалью сцепления или рычагом (в зависимости от типа привода). В случае клина используйте проникающую смазку и аккуратно расшевелите соединение.

Проверяйте герметичность всех магистралей и состояние прокладок при установке нового ПГУ. Повторный монтаж допускается только при полной исправности всех сопрягаемых компонентов.

Как подготовить КамАЗ к снятию ПГУ: инструменты, безопасность и отключение систем

Инструменты: понадобятся рожковые и накидные ключи на 10, 12, 14 и 17 мм, удлинённая трещотка с головками, отвёртка с плоским шлицем, ключ для тормозных трубок на 14 мм, ёмкость для слива тормозной жидкости, ветошь и шланг для прокачки. Обязательно наличие защитных очков и перчаток из плотной ткани.

Безопасность: КамАЗ должен стоять на ровной площадке с включённой передачей и затянутым стояночным тормозом. Под задние колёса установить противооткатные упоры. Перед началом работ отключить аккумулятор – откинуть минусовую клемму, чтобы исключить короткое замыкание при работе вблизи электропроводки. Не допускается работа под автомобилем без надёжной подставки под раму.

Отключение систем: первым делом сбросить давление из пневмосистемы. Для этого заглушить двигатель, открыть краны ресиверов и дождаться выхода воздуха. После этого отсоединить шланг подачи воздуха от ПГУ. Далее, с помощью специального ключа аккуратно открутить тормозную трубку, подставив ёмкость для сбора жидкости. Если ПГУ подключён к гидроприводу сцепления – демонтировать шланг и плотно заглушить его, чтобы избежать попадания грязи внутрь.

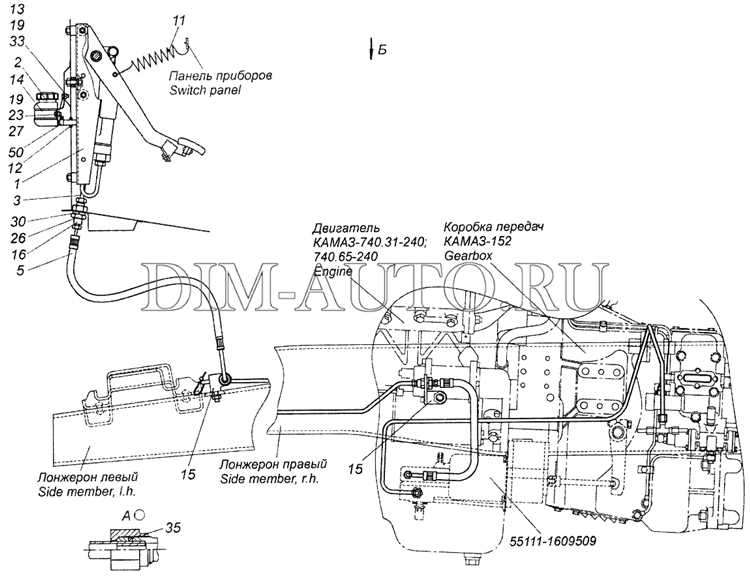

Где расположен ПГУ на различных моделях КамАЗа и как получить к нему доступ

ПГУ (пневмогидроусилитель сцепления) на большинстве моделей КамАЗа расположен на правой стороне коробки передач, ближе к задней части двигателя. Конкретное положение зависит от компоновки кабины и трансмиссии.

На моделях КамАЗ-5320, 55111, 4310 ПГУ находится в нижней части моторного отсека, за турбокомпрессором. Для доступа требуется поднять кабину и снять защиту карданного вала. Отсоединяются трубки подачи воздуха и гидравлики, затем откручиваются крепления корпуса.

У КамАЗов с индексами 6520 и 6460 доступ затруднён из-за компоновки шасси и наличия дополнительных элементов подвески. В таких случаях рекомендуется предварительно демонтировать аккумуляторную платформу и отсоединить тягу сцепления, после чего появляется свободное пространство для демонтажа ПГУ.

На КамАЗах нового поколения с кабиной К5 (например, 54901) ПГУ интегрирован ближе к левой стороне коробки передач. Доступ к нему осуществляется через смотровой люк в полу кабины, а также через боковые панели. Важно использовать ключ с удлинителем для откручивания крепёжных болтов без демонтажа соседних узлов.

Во всех случаях перед началом работ необходимо полностью сбросить давление в пневмосистеме и зафиксировать транспортное средство противооткатными упорами. Несоблюдение этих требований создаёт угрозу получения травм при демонтаже ПГУ.

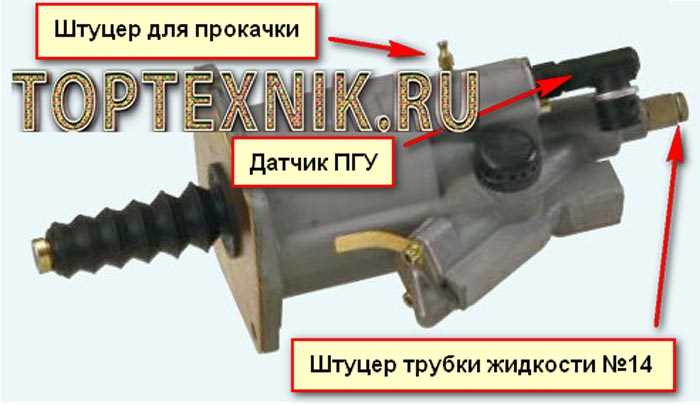

Как безопасно отсоединить пневматические шланги и гидравлические трубки от ПГУ

Перед началом работ убедитесь, что двигатель заглушен, аккумулятор отключён, а давление в пневмосистеме сброшено до нуля через кран аварийного растормаживания или другим штатным способом. Несоблюдение этого требования может привести к выбросу воздуха под давлением и травме.

• Наденьте защитные очки и перчатки. При демонтаже возможны выбросы остатков воздуха и тормозной жидкости.
• Проверьте состояние соединений: наличие трещин, подтёков или следов коррозии. Повреждённые узлы не демонтируйте – сначала замените проблемные элементы.

Процедура отсоединения пневматических шлангов:

1. Найдите шланги, подключённые к корпусу ПГУ. Обычно это два соединения: подача воздуха и управляющий контур.
2. С помощью гаечного ключа на 22 (или иного подходящего – в зависимости от модификации) аккуратно ослабьте накидные гайки.
3. Снимите шланги, удерживая штуцеры неподвижными ключом второго номера во избежание проворачивания.
4. Заглушите открытые концы шлангов заглушками или временно обмотайте их чистой ветошью – исключите попадание мусора.

Процедура отсоединения гидравлических трубок:

1. Определите трубопровод подачи тормозной жидкости от главного цилиндра. Находится с противоположной стороны от пневмошлангов.
2. Поставьте под место отсоединения ёмкость для сбора жидкости – объём до 200 мл.
3. Открутите соединение ключом на 12 или 14, в зависимости от конкретного исполнения. Действуйте плавно – штуцеры часто закисают.
4. Дождитесь полного стекания жидкости, после чего немедленно заглушите трубку пластиковым колпачком или плотно закройте резиновым шлангом с заглушкой.

После демонтажа проверьте герметичность оставшихся систем, особенно на предмет протечек тормозной жидкости и остаточного давления в пневмолиниях.

Как правильно открутить крепления ПГУ к педальному узлу и кронштейну рамы

Перед началом работ необходимо полностью сбросить давление из пневмосистемы и отключить аккумуляторную батарею, чтобы исключить случайное срабатывание систем. Убедитесь в наличии доступа к ПГУ, сняв необходимые элементы облицовки кабины и отсоединив тягу от педали сцепления.

Для откручивания креплений к педальному узлу используйте накидной ключ на 17. Болты находятся в труднодоступной зоне, поэтому целесообразно применять трещотку с удлинителем и карданом. Откручивайте болты поочерёдно, придерживая гайки с обратной стороны рожковым ключом, чтобы избежать проворачивания. При наличии коррозии предварительно обработайте резьбовые соединения проникающей смазкой и подождите не менее 10 минут.

Крепление ПГУ к кронштейну рамы осуществляется двумя болтами с головкой под ключ на 19. Для доступа к ним потребуется головка с длинным удлинителем. Откручивать следует с осторожностью, особенно при наличии старых или деформированных кронштейнов. После демонтажа болтов аккуратно выведите корпус ПГУ из посадочного гнезда, избегая перекоса, чтобы не повредить уплотнительные элементы.

Что важно учесть при демонтаже ПГУ, чтобы избежать повреждения соседних узлов

При демонтаже пневматического гидроусилителя (ПГУ) на КамАЗе важно соблюдать несколько ключевых моментов, чтобы не повредить соседние узлы и обеспечить правильную сборку после установки нового устройства.

Перед началом работ необходимо отключить аккумулятор, чтобы избежать короткого замыкания или случайного включения системы в процессе снятия. Также стоит отметить, что пневматическое оборудование КамАЗа часто находится под давлением, поэтому перед демонтажем нужно сбросить давление в системе, чтобы исключить возможность травм или повреждений.

Особое внимание следует уделить правильному снятию трубопроводов, соединяющих ПГУ с другими системами. Не пытайтесь излишне тянуть или скручивать трубки, это может привести к повреждению резьбовых соединений или их обрушению. Используйте специальный инструмент для откручивания фитингов и труб, чтобы предотвратить их повреждение.

При отсоединении гидравлических шлангов и трубопроводов стоит внимательно следить за их состоянием. На старых машинах может возникнуть проблема с коррозией или перегибами труб, что требует осторожности при демонтаже, чтобы не повредить другие элементы, такие как крепежные элементы или пластиковые детали, которые могут быть расположены рядом.

При снятии ПГУ также важно следить за расположением крепежных элементов. Если крепежи трудно откручиваются или заклинены, используйте проникающую смазку, но ни в коем случае не применяйте чрезмерное усилие, чтобы не повредить резьбовые соединения или соседние узлы.

Демонтаж ПГУ требует внимательности к состоянию уплотнителей и прокладок. Часто именно они могут быть причиной утечек воздуха или жидкости. Поврежденные уплотнители могут привести к неэффективной работе всей системы, поэтому их следует проверять и при необходимости заменять на новые элементы сразу после снятия ПГУ.

Завершающим этапом демонтажа является осмотр и чистка установочного места. На нем могут скапливаться загрязнения и старые смазочные жидкости, которые при неправильной обработке могут попасть в другие системы. Поэтому важно тщательно очистить место монтажа перед установкой нового устройства.

Как осмотреть снятый ПГУ на предмет износа и протечек перед заменой или ремонтом

При осмотре ПГУ (пневматического главного усилителя) КамАЗа важно тщательно проверить несколько ключевых элементов, чтобы выявить потенциальные проблемы и решить, требуется ли замена или ремонт. Начните с визуальной оценки внешнего состояния устройства.

1. Проверка на протечки воздуха

ПГУ должен быть герметичен, и отсутствие утечек воздуха – основное требование к его состоянию. Для этого внимательно осмотрите корпус на наличие следов масла или конденсата, которые могут свидетельствовать о повреждении уплотнителей. Особое внимание стоит уделить соединениям трубок, клапанам и шлангам. Если обнаружены следы влаги или масла, это признак протечек, которые могут требовать замены уплотнителей или ремонта самой конструкции.

2. Осмотр уплотнительных колец и сальников

Уплотнительные элементы ПГУ подвергаются постоянному механическому и термическому воздействию, что со временем может привести к их износу. Для проверки их состояния аккуратно извлеките уплотнительные кольца и сальники. Износ или повреждения (порезы, трещины, деформация) являются явным сигналом о необходимости их замены. Также проверьте герметичность посадочных мест этих элементов, так как износ корпуса может привести к их неэффективной работе.

3. Проверка состояния мембраны

Мембрана является ключевым элементом работы ПГУ, и её повреждения могут привести к потере силы усиливающего действия. Для проверки аккуратно снимите крышку ПГУ и осмотрите мембрану. Она не должна иметь трещин, порезов или явных признаков износа. Если мембрана изогнута или повреждена, её замена обязательна. Также убедитесь, что мембрана правильно расположена в корпусе и не имеет деформаций, которые могут повлиять на работу устройства.

4. Оценка механических повреждений

При осмотре ПГУ обратите внимание на корпус устройства, крышки и соединения. Повреждения или вмятины на корпусе могут нарушить герметичность и работоспособность устройства. Также проверьте вал на наличие следов коррозии, износа или повреждений. Если вал имеет люфт, это может свидетельствовать о повреждении подшипников или других внутренних компонентов.

5. Оценка состояния тормозных клапанов

Тормозные клапаны ПГУ должны быть свободны от загрязнений и должны легко перемещаться в пределах своего рабочего хода. Проверьте, чтобы клапаны не заедали и не имели следов износа или загрязнения. Также осмотрите клапанные пружины на наличие деформаций или потери упругости. Если пружина ослабла или заклинила клапан, это требует замены детали.

6. Проверка на наличие посторонних загрязнений

Внутри ПГУ не должно быть посторонних частиц, пыли или грязи, так как это может привести к повреждению важных элементов. Открыв ПГУ, внимательно осмотрите внутренности устройства. Если в нем присутствуют загрязнения, произведите тщательную очистку, прежде чем продолжить работу. Особенно важно очистить рабочие поверхности клапанов и мембраны.

7. Осмотр поршня и его механизмов

Поршень ПГУ также подвержен износу и может стать причиной неправильной работы устройства. Проверьте его на наличие царапин, вмятин и износа рабочей поверхности. Поршень должен свободно двигаться в корпусе без люфта. В случае выявления механических повреждений или значительного износа, поршень следует заменить.

Какие ошибки чаще всего совершают при снятии ПГУ и как их избежать

Часто забывают отсоединить воздушные и гидравлические соединения в нужном порядке. Это чревато повреждением трубопроводов или герметичных соединений, что может потребовать дополнительных затрат на ремонт. Перед снятием ПГУ важно удостовериться, что все соединения правильно размонтированы и безопасно отключены.

Ещё одной распространенной ошибкой является неправильное использование инструментов. Например, при помощи молотка или рычага пытаются открутить закисшие крепежи. Это может привести к деформации деталей или повреждению резьбы, что усложнит дальнейшую работу. Для этого необходимо использовать специальные ключи и фиксирующие приспособления.

Ошибки при снятии ПГУ могут быть связаны с недостаточной подготовкой рабочего места. На загрязненной поверхности сложнее выполнить демонтаж, что повышает вероятность попадания пыли или грязи в механизмы. Поэтому перед работой следует тщательно очистить пространство вокруг компонента и подготовить все необходимое оборудование.

Необходимо также помнить о важности проверки состояния всех уплотнителей после снятия ПГУ. Негерметичные элементы могут привести к утечке жидкости, что впоследствии скажется на работе всей системы. Рекомендуется сразу заменить изношенные или поврежденные уплотнители, чтобы избежать повторных поломок.

Наконец, одной из частых ошибок является установка ПГУ обратно без тщательной проверки всех компонентов. Нужно удостовериться, что все детали правильно установлены и зафиксированы. Неправильная сборка может привести к нарушению работы гидравлической системы и значительному снижению её эффективности.

Когда требуется регулировка педального механизма после снятия ПГУ

После снятия пневматического усилителя тормоза (ПГУ) на КамАЗе важно обратить внимание на состояние и регулировку педального механизма. Неправильная настройка может привести к ухудшению работы тормозной системы и снижению безопасности. Основные случаи, когда требуется регулировка педали:

• Замена или восстановление ПГУ. При установке нового ПГУ или его восстановлении, если конструкция изменена, необходимо проверить длину тяги и соответствие педали необходимому ходу.
• Износ или повреждение педали. После снятия и установки ПГУ, особенно если были замечены изменения в реакции тормозной системы, стоит проверить, нет ли повреждений педали или её механизма.
• Несоответствие рабочего хода педали. Если после снятия ПГУ педаль тормоза не возвращается в исходное положение или имеет излишний ход, требуется отрегулировать механизм, чтобы вернуть его в рабочие параметры.
• Нарушение нормального усилия на педали. Если после установки ПГУ требуется слишком большое или слишком малое усилие для нажатия педали, это также сигнализирует о необходимости настройки педального механизма.

Регулировка включает в себя следующие действия:

• Проверка и регулировка длины тяги между педалью и ПГУ.
• Корректировка зазоров в педальном механизме.
• Проверка и настройка рабочего хода педали в соответствии с техническими требованиями.

Правильная настройка педального механизма после снятия ПГУ гарантирует не только комфортную эксплуатацию транспортного средства, но и безопасность на дороге. Регулярная проверка и своевременная настройка всех компонентов поможет избежать серьезных поломок в будущем.

Вопрос-ответ:

Как правильно снять ПГУ с КамАЗа?

Для того чтобы снять ПГУ с КамАЗа, сначала необходимо обеспечить безопасность. Отключите аккумулятор, чтобы избежать случайных замыканий. Далее, освободите пространство вокруг ПГУ, отсоединив возможные соединения с другими элементами. С помощью подходящего инструмента открутите крепежные болты, которые удерживают ПГУ на месте. После этого аккуратно снимите ПГУ, следя, чтобы не повредить элементы трансмиссии или шланги, подключенные к системе. При снятии важно соблюдать осторожность, чтобы не повредить подшипники или уплотнительные элементы.

Какие инструменты понадобятся для снятия ПГУ с КамАЗа?

Для снятия ПГУ с КамАЗа вам понадобятся стандартные инструменты: набор гаечных ключей, отвертки, возможно, ломик или рычаг для отсоединения деталей. Также желательно иметь под рукой гидравлический или пневматический инструмент, если крепежи сильно затянуты. Важно, чтобы инструменты подходили по размеру и обеспечивали удобство работы, а также помогали избежать повреждений во время демонтажа.

Что нужно учитывать при снятии ПГУ с КамАЗа, чтобы избежать повреждений?

При снятии ПГУ с КамАЗа важно не только правильно использовать инструменты, но и обращать внимание на состояние компонентов, с которыми вы работаете. Во-первых, проверьте, чтобы под автомобилем был зафиксирован домкрат, и он стоял на ровной поверхности. Во-вторых, не спешите при откручивании болтов и соединений, чтобы не повредить резьбу. Также не забудьте об осторожности при отсоединении шлангов и трубок, чтобы не повредить их. Если вы снимаете ПГУ, не стоит забывать про уплотнительные кольца и подшипники, которые могут повредиться при неосторожном обращении.

Как избежать утечек после установки нового ПГУ на КамАЗ?

Для предотвращения утечек после установки нового ПГУ на КамАЗ, первым делом следует тщательно очистить соединения от грязи и старого масла. Проверьте, чтобы резьбовые соединения были плотно затянуты, а уплотнительные элементы — не повреждены. Также перед сборкой стоит смазать уплотнительные кольца специальным герметиком, чтобы исключить возможность их повреждения и обеспечить герметичность. После установки ПГУ проведите тестирование системы на герметичность, запустив двигатель и проверив все соединения на наличие утечек.
