Тахограф на КАМАЗе фиксирует режим труда и отдыха водителя, скорость и маршрут движения. Его демонтаж требуется при замене устройства, техническом обслуживании или утилизации автомобиля. Работа связана с вмешательством в электросистему и требует точного понимания конструкции и подключения прибора.

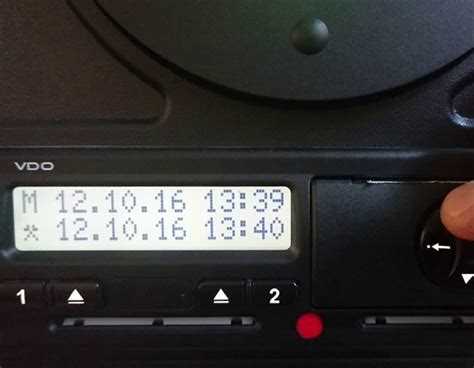

Перед началом отключите аккумулятор – тахограф подключён к бортовой сети через предохранители, а иногда напрямую. Убедитесь, что устройство не находится в режиме записи: это видно по активному индикатору или текущему времени на дисплее. Используйте TORX T10–T20 для откручивания крепёжных винтов. В моделях VDO и ШТРИХ-М корпуса закреплены в DIN-ячейке, изъятие возможно только после снятия облицовки панели приборов.
Отключите шлейф питания и CAN-шину. Не тяните за провода – сначала ослабьте фиксаторы на разъёмах. Если установлен модуль ГЛОНАСС или GSM, отключите антенны и отсоедините их кабели. Пломбы нарушать запрещено – если они есть, демонтаж допустим только при наличии акта от сервисного центра или инспектора Ространснадзора.
Завершив снятие, промаркируйте провода и разъёмы для последующего подключения. Храните тахограф в антистатическом пакете вдали от источников влаги и вибраций. При плановой установке нового устройства необходимо произвести повторную калибровку с занесением данных в карту СКЗИ или в цифровой модуль тахографа.
Как отключить питание тахографа без риска короткого замыкания
Перед отключением питания убедитесь, что зажигание выключено и ключ извлечён. Это исключает подачу тока на силовые цепи тахографа и смежные устройства.
Снимите клемму «минус» с аккумулятора. Используйте ключ на 10, аккуратно ослабьте гайку и отсоедините провод от клеммы. Это обязательный шаг для предотвращения короткого замыкания при любых манипуляциях с электропроводкой.

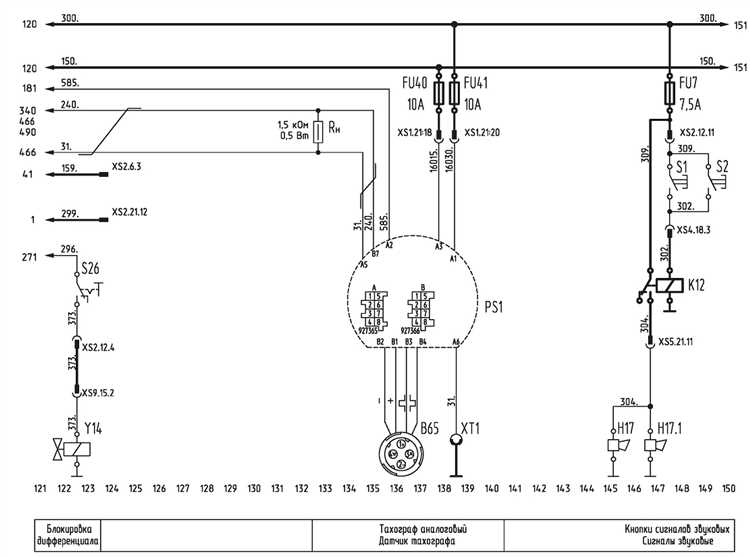

Найдите предохранитель тахографа в монтажном блоке. У большинства моделей КАМАЗов он расположен в кабине, под панелью приборов или возле блока реле. Извлеките предохранитель, предварительно сверившись с электрической схемой автомобиля, чтобы не ошибиться с цепью питания.
После этого переходите к разъёму питания тахографа. Сначала проверьте наличие остаточного напряжения мультиметром. На контактах питания (обычно провода красного и чёрного цветов) не должно быть более 0,5 В. Если напряжение выше – проверьте, отключены ли все источники тока.
Разъём питания отсоединяйте только после того, как убедились в полном отсутствии напряжения. Наденьте диэлектрические перчатки, нажмите фиксатор на корпусе разъёма и плавно вытяните его, избегая перекоса. Не допускайте касания оголённых контактов металлическими предметами.
Завершив отключение, изолируйте контактные группы, особенно если планируется длительный демонтаж. Используйте термоусадочную трубку или изоленту с высоким классом напряжения.
Как правильно демонтировать облицовку панели приборов на КАМАЗе
Перед началом отключите аккумулятор, чтобы исключить короткое замыкание при работе с электропроводкой. Используйте пластиковый съемник, чтобы избежать повреждений облицовки.
Начинайте демонтаж с нижней части панели. Снимите декоративные заглушки, скрывающие крепежные винты. В КАМАЗах чаще всего используются саморезы под крестовую отвертку. Отвинчивайте их по одному, аккуратно укладывая в ёмкость, чтобы не потерять.
После снятия винтов, аккуратно подденьте облицовку по периметру. Не применяйте силу: если элемент не поддается, возможно, остался незамеченный крепеж. Проверьте участки возле воздуховодов и приборных разъемов.
Отсоедините разъемы от кнопок и приборов, встроенных в облицовку. Используйте маркировку проводов или делайте фото, чтобы избежать ошибок при сборке.
Демонтированную облицовку положите на мягкую поверхность. Избегайте контакта с острыми предметами и загрязнениями, чтобы не повредить декоративное покрытие.

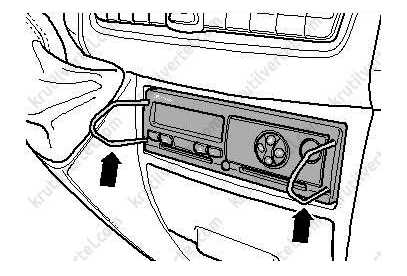

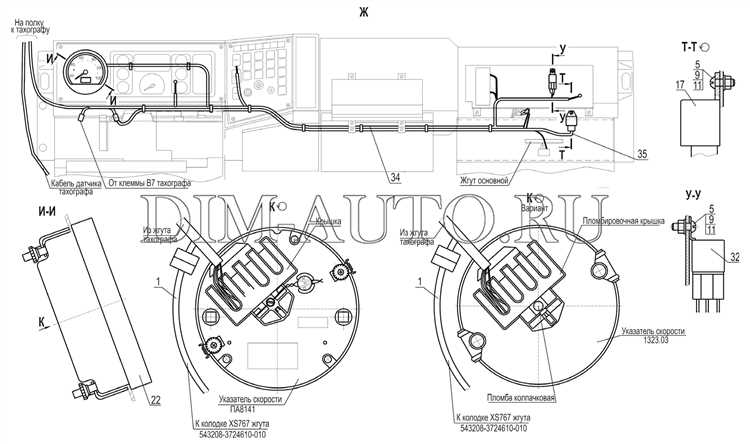

Где находятся крепления тахографа и как их открутить
Крепления тахографа на КАМАЗе обычно расположены внутри панели приборов, в штатной нише центральной консоли. Для доступа потребуется частичная разборка облицовки панели.
- Отключите питание тахографа, сняв минусовую клемму с аккумулятора.
- Снимите пластиковую рамку вокруг тахографа, аккуратно поддев её с помощью пластикового съемника или плоской отвертки, обернутой изолентой, чтобы не повредить панель.
После демонтажа рамки становятся видимыми основные точки крепления:
- Два винта с резьбой под крестовую отвертку в нижней части корпуса.
- Два боковых винта, спрятанные за декоративными заглушками или панелью – откройте их только после демонтажа смежных элементов панели.
Для откручивания используйте отвертку PH2 или торцевую головку (в зависимости от модели тахографа). Не применяйте чрезмерное усилие – резьбовые соединения часто идут в пластиковые втулки, которые легко трескаются.
После откручивания всех винтов вытягивайте тахограф строго по направлению установки, без перекосов. Перед снятием обязательно зафиксируйте положение проводов и разъемов, чтобы облегчить последующую установку или замену.
Что делать с антеннами GPS и ГЛОНАСС при снятии устройства
Перед демонтажем тахографа отключите питание автомобиля и снимите минусовую клемму с аккумулятора. Это исключит случайные замыкания при отсоединении антенн.
Антенны GPS и ГЛОНАСС, как правило, крепятся с помощью магнитного основания или двустороннего скотча. Если антенна установлена под обшивкой кабины, аккуратно снимите обшивку и отсоедините кабель от разъема на корпусе тахографа. Не тяните за кабель – только за штекер.
После отсоединения антенн оцените их состояние. Если видны повреждения экрана, надломы в месте соединения штекера с кабелем или следы окисления – замените антенну при следующей установке. Поврежденные антенны приводят к потере сигнала и ошибкам в работе навигационного модуля.
Если антенны исправны и планируется повторная установка тахографа – смотайте кабели без перегибов и защитите разъемы от пыли с помощью колпачков или изоленты. Храните в сухом месте при температуре от -20 до +40 °C.
Не укорачивайте и не скручивайте кабель антенны в плотную спираль – это нарушает согласование и может ухудшить качество сигнала при повторной установке.
Как отсоединить разъёмы питания и сигнальные кабели тахографа
Перед началом отключения обязательно обесточьте бортовую сеть: выключите зажигание и снимите клемму с аккумулятора, чтобы исключить короткое замыкание.
Снимите переднюю панель тахографа, открутив крепёжные винты или освободив защёлки – в зависимости от модели (например, «Меркурий ТА-001» или «Касби DT-20»).
Разъём питания обычно представляет собой колодку с контактами типа ISO 4165 или Molex, подключённую к жгуту проводов. Аккуратно потяните за корпус разъёма, не тяните за провода. Если присутствует фиксатор, отожмите его отвёрткой или пальцами, пока разъём не выйдет из гнезда свободно.
Сигнальные кабели могут включать каналы CAN, импульсный вход от датчика скорости, соединения с GPS-модулем и интерфейс RS-232 или RS-485. Каждый из них имеет маркировку или цветовую кодировку. Перед отсоединением зафиксируйте расположение каждого провода: сфотографируйте или подпишите, чтобы исключить ошибки при установке.
Подключение к CAN-шине может быть выполнено через двухконтактный разъём или винтовую клемму. Используйте изолированный инструмент, чтобы открутить контакты, избегая замыкания между линиями CAN-H и CAN-L.
При наличии экранированных кабелей (например, от датчика движения) не допускайте повреждения экрана – он отвечает за защиту от помех. Не разворачивайте экранировку полностью, ограничьтесь отсоединением центральной жилы и заземляющего контакта при необходимости.
После отключения всех разъёмов аккуратно отведите провода в сторону, избегая их перегиба. Убедитесь, что на концах проводов нет оголённых жил, при необходимости временно заизолируйте их термоусадкой или изолентой.

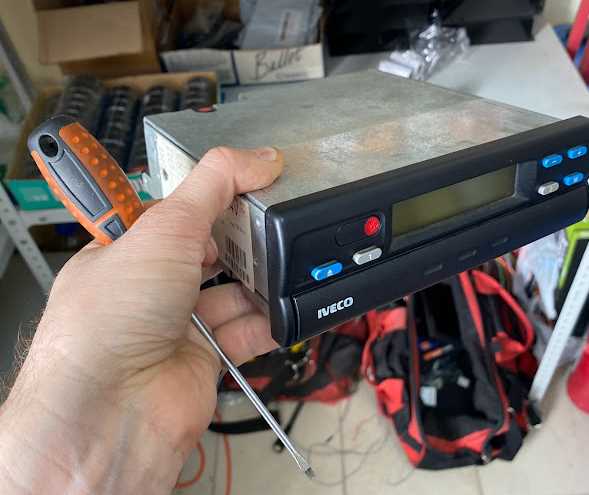

Как сохранить целостность пломб при демонтаже тахографа
Во-первых, перед началом работы убедитесь, что у вас есть все необходимые инструменты для аккуратного снятия устройства, включая отвертки, специальный съемник и защитные перчатки. Это снизит риск случайного повреждения пломб во время работы.
Во-вторых, всегда работайте в хорошо освещенном месте. Темные участки могут привести к неаккуратному снятию тахографа, что повысит вероятность повреждения пломбы или нарушения ее целостности. Лучше всего использовать увеличительное стекло или другие средства для более точной работы с маленькими и хрупкими элементами.
Третий важный аспект – это аккуратность при откручивании крепежных элементов тахографа. Если пломба закреплена непосредственно на болтах или гайках, их следует откручивать медленно, внимательно следя за тем, чтобы не повредить саму пломбу. Если тахограф закреплен герметично или имеет дополнительную защиту, можно использовать специальные разъемы или съемники для такого оборудования.
Если пломба имеет номера, которые могут быть зарегистрированы в документации, зафиксируйте их перед снятием тахографа. Это поможет восстановить информацию в случае возникновения вопросов со стороны контролирующих органов.
Не пытайтесь самостоятельно восстанавливать поврежденную пломбу. Если она была повреждена или снята, вам необходимо обратиться в сертифицированный центр для повторной сертификации тахографа с установкой новой пломбы.
Важно: любые действия по демонтажу тахографа с нарушением пломб могут привести к административной ответственности, поэтому крайне важно следовать инструкции и рекомендациям производителя для сохранения целостности всех защитных элементов.
Какие инструменты потребуются для снятия тахографа с КАМАЗа
Для того чтобы самостоятельно снять тахограф с КАМАЗа, потребуется минимальный набор инструментов. Важно подготовить рабочее место и удостовериться, что все необходимые инструменты под рукой.
Отвертки – потребуется набор отверток с различными наконечниками. Чаще всего используются крестовые отвертки, но для некоторых моделей тахографов может понадобиться и плоская отвертка для снятия крышек или монтажных панелей.
Ключи – для откручивания болтов и гаек. Обычно требуется ключ на 10 мм для снятия креплений тахографа. Убедитесь, что ключи имеют хорошее сцепление с болтами, чтобы избежать повреждений.
Пинцет или инструмент для извлечения разъемов – тахографы могут иметь небольшие соединители, которые лучше извлекать с помощью пинцета или специализированных инструментов для работы с электрическими разъемами. Важно аккуратно работать с разъемами, чтобы избежать их повреждения.
Пластиковые клинья – для аккуратного отделения панели и других элементов кузова, не повредив обшивку. Такие инструменты обычно используются для работы с пластиковыми покрытиями и помогут избежать царапин.
Тестер или мультиметр – для проверки целостности проводки и разъемов тахографа после его демонтажа. Это важно для того, чтобы убедиться в корректности дальнейшей эксплуатации или при необходимости диагностики.
Эти инструменты минимальны для выполнения задачи, однако в зависимости от модели и конфигурации тахографа могут понадобиться и другие, более специфичные инструменты. Рекомендуется заранее ознакомиться с особенностями установки и демонтажа тахографа на конкретной модели КАМАЗа, чтобы быть уверенным в корректности выбранных инструментов.
Как проверить, что тахограф полностью отключён и не подаёт сигналов
Чтобы убедиться в том, что тахограф на КАМАЗе полностью отключён и не подаёт сигналы, необходимо выполнить несколько проверок:
- Первоначально убедитесь, что устройство физически отключено от питания. Для этого необходимо снять его крышку и проверить, отключены ли провода питания и сигнальные кабели. Если проводка не отсоединена, устройству всё ещё подаётся питание.
- После этого проверьте состояние индикаторов на тахографе. Если на экране устройства нет отображения данных или если устройство не реагирует на нажатие кнопок, это означает, что оно не подаёт сигналов.
- Подключите специальный диагностический прибор для проверки сигнала тахографа. Если прибор не обнаруживает сигналов или данных, значит, тахограф действительно отключён.
- Проверьте наличие электромагнитных помех. Для этого используйте детектор, способный фиксировать слабые сигналы в диапазоне, в котором работает тахограф. Если прибор не улавливает никаких частот, это подтверждает отсутствие сигнала.
- Проверьте, работает ли система GPS, если тахограф использует спутниковую навигацию для передачи данных. Если GPS-сигнал не поступает или индикатор навигации не горит, это дополнительный признак того, что устройство отключено.
- Если тахограф подключён к системе бортового компьютера, проведите тест на связь с другими устройствами. При отключении тахографа не должно быть никаких откликов на запросы данных.
- Наконец, для полной уверенности можно провести тестирование с помощью подключенного диагностического сканера. Он должен подтвердить отсутствие связи с тахографом или вывести сообщение о его отключении.
Выполнение этих шагов поможет вам убедиться, что тахограф не подаёт сигналы и полностью отключён от системы.
Вопрос-ответ:
Как правильно снять тахограф с КАМАЗа?
Чтобы снять тахограф с КАМАЗа, сначала нужно отключить питание устройства, чтобы избежать повреждения электронной схемы. Отключите аккумулятор или питание от бортовой сети. Затем аккуратно снимите крышку тахографа с помощью соответствующего инструмента, чтобы не повредить корпус. После этого отсоедините все провода, подключенные к тахографу. Главное, чтобы все было сделано без спешки и в строгом порядке, чтобы избежать ошибок при последующей установке.
Какие инструменты потребуются для снятия тахографа с КАМАЗа?
Для снятия тахографа с КАМАЗа потребуется минимум инструментов: крестовая отвертка для откручивания креплений, пластиковые или резиновые инструменты для аккуратного снятия крышки, а также набор гаечных ключей для отсоединения проводов. Важно использовать только те инструменты, которые не повредят корпуса устройства и не создадут замыкания в электрической сети автомобиля.
Что делать, если тахограф не снимается из-за поврежденных креплений?
Если крепления тахографа повреждены, то лучше всего использовать пластиковые или резиновые инструменты, чтобы избежать повреждения корпуса устройства. Если крепления слишком сильно застряли, можно аккуратно использовать отвертку или шпатель для их поддевания. В случае серьезных повреждений лучше обратиться к специалисту для замены креплений или снятия устройства, чтобы не повредить систему автомобиля и сам тахограф.
Нужно ли менять тахограф после его снятия с КАМАЗа?
Не всегда. Если тахограф снят правильно, без повреждений, и в дальнейшем будет установлен в другом транспортном средстве, то он может продолжить свою работу. Однако если устройство не работает должным образом или если оно было повреждено при снятии, тогда его потребуется заменить. Важно проверять состояние тахографа перед установкой, чтобы избежать дополнительных проблем на дороге.
