Как снять задний барабан на заз шанс

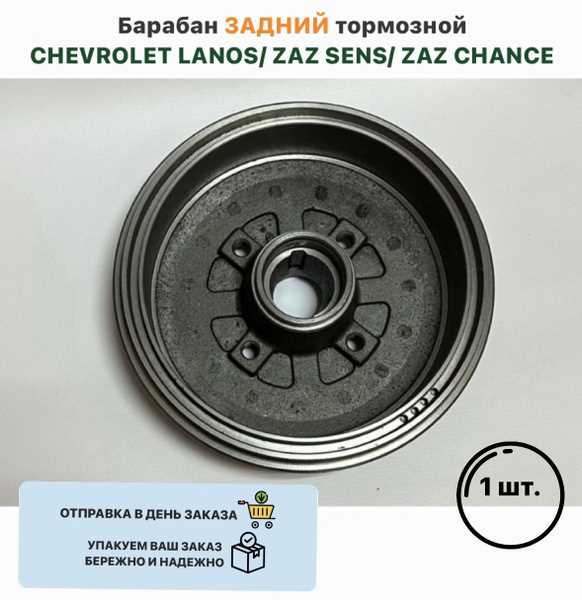

Задние тормозные барабаны на ЗАЗ Шанс имеют простую конструкцию, унаследованную от моделей Daewoo Lanos. Они крепятся к ступице четырьмя шпильками и фиксируются посадочным натягом. Износ барабанов или закисание сопряжений затрудняют их демонтаж, поэтому необходимо учитывать несколько особенностей работы.

Перед началом работ автомобиль устанавливается на ровной площадке с надёжной фиксацией стояночным тормозом и противооткатными упорами. Домкрат поднимает заднюю часть машины, после чего колесо демонтируется. Для снятия барабана необходимо ослабить натяжение стояночного тормоза из салона и, при необходимости, с внутреннего регулятора, доступного через технологические отверстия в щите тормозного механизма.

Если барабан не поддаётся, допустимо использовать резиновый молоток, равномерно постукивая по его поверхности. Дополнительно предусмотрены резьбовые отверстия М8, в которые вкручиваются болты для выдавливания барабана со ступицы. Следует контролировать усилие, чтобы не повредить посадочные поверхности.

После снятия барабана оценивается состояние фрикционных накладок, рабочих цилиндров и пружин. При наличии выработки или трещин барабан подлежит замене. Допустимое биение поверхности не должно превышать 0,1 мм, а минимальная толщина стенки барабана – 201 мм.

Подготовка автомобиля к демонтажу заднего барабана

Перед началом работ необходимо обеспечить устойчивость автомобиля и свободный доступ к тормозному механизму.

1. Установить автомобиль на ровную поверхность с твёрдым покрытием.
2. Выключить зажигание и включить первую передачу (для механической коробки) или режим «P» (для автоматической коробки передач).
3. Зафиксировать передние колёса противооткатными упорами с обеих сторон.
4. Ослабить гайки заднего колеса на 1–2 оборота крест-накрест. Использовать баллонный ключ на 21 мм.
5. Под домкратить заднюю часть автомобиля, установив домкрат под штатную точку подъёма на заднем пороге.
6. Установить надёжные подставки под кузов вблизи заднего рычага подвески, опустить автомобиль на подставки.
7. Полностью снять колесо и отложить в сторону.
8. Оценить состояние направляющих шпилек и очистить их металлической щёткой от загрязнений и коррозии.
9. При наличии на барабане стопорных винтов – обработать их резьбовое соединение проникающей смазкой (например, WD-40).

Эти действия обеспечат безопасный доступ к заднему тормозному барабану ЗАЗ Шанс и упростят его демонтаж.

Выбор инструментов для снятия тормозного барабана ЗАЗ Шанс

Для снятия заднего тормозного барабана ЗАЗ Шанс потребуется крестовой домкрат с грузоподъёмностью не менее 1000 кг, чтобы надёжно приподнять автомобиль. Баллонный ключ с размером 17 мм необходим для откручивания колесных гаек.

После демонтажа колеса потребуется молоток весом 300–500 г для аккуратных ударов по торцу барабана. Это помогает его отделить, если он прикипел к ступице. Чтобы не повредить резьбу шпилек, удары наносятся через деревянный брусок толщиной не менее 20 мм.

Ключ на 8 мм или плоская отвёртка шириной жала 6–8 мм используются для ослабления ручника через регулировочное отверстие с обратной стороны тормозного щита. При необходимости подходит проникающая смазка на основе керосина для обработки стыка между барабаном и ступицей.

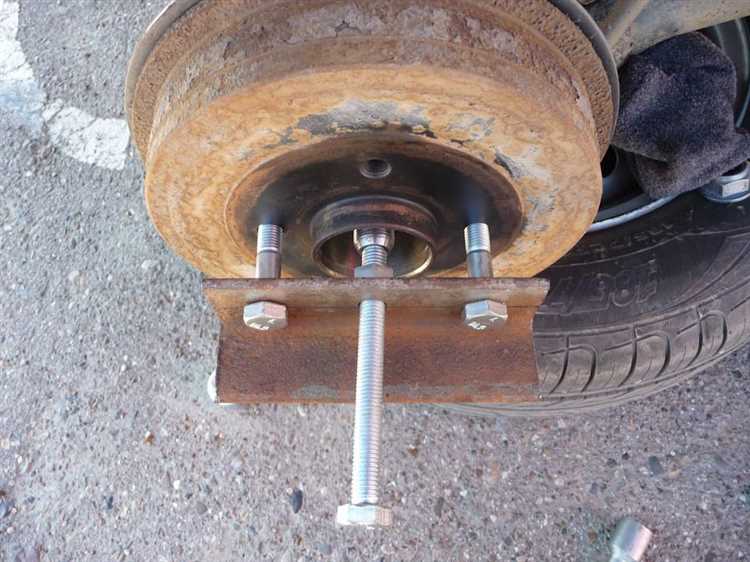

Если барабан закис основательно, применяется съёмник типа «три лапы» с рабочим диапазоном от 100 до 150 мм. Важно, чтобы резьба центрального винта съёмника имела шаг не более 1,5 мм для равномерного усилия.

Для очистки ступицы после снятия барабана подойдёт металлическая щётка с диаметром рабочей поверхности около 50 мм. После сборки используется динамометрический ключ с диапазоном 40–120 Н·м для затяжки колесных гаек с усилием 90 Н·м.

Откручивание колес и доступ к тормозному барабану

Установите автомобиль на ровную поверхность и зафиксируйте передние колеса упорами. Ослабьте гайки крепления заднего колеса ключом на 17 до подъема автомобиля. Поднимите заднюю часть домкратом, установите на надежную опору и полностью открутите гайки. Снимите колесо, отложите его в сторону.

Для свободного доступа к барабану проверьте отсутствие зацепления стояночного тормоза – рычаг должен быть полностью опущен. Если барабан не снимается вручную из-за износа или грязи, с тыльной стороны тормозного щита находится отверстие для регулировки. Вставьте отвертку и отведите регулировочную трещотку, чтобы ослабить колодки. Это облегчит последующее снятие барабана без повреждений.

Методы освобождения прикипевшего тормозного барабана

При снятии заднего тормозного барабана на ЗАЗ Шанс часто возникает проблема прикипания барабана к ступице или колодкам. Для эффективного освобождения применяются следующие методы.

Оценка зацепления. Сначала убедитесь, что стояночный тормоз полностью отпущен. Если тросик заклинил, ослабьте его регулировочной гайкой на рычаге ручника в салоне.

Постукивание по привалочной плоскости. С помощью медного или резинового молотка нанесите серию ударов по торцу барабана по кругу. Удары средней силы помогают разрушить слой ржавчины между барабаном и ступицей.

Применение проникающей смазки. Через отверстия под колесные болты и щели на стыке барабана и ступицы впрысните проникающую жидкость. Оставьте на 15–20 минут для разъедания окислов.

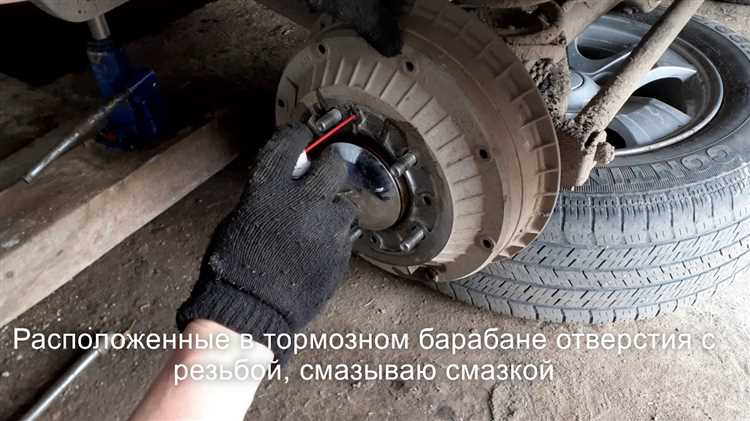

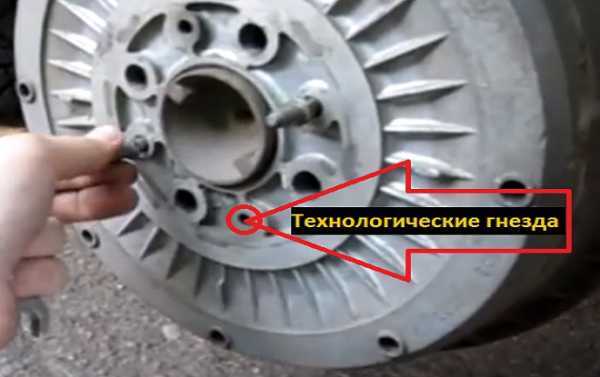

Использование стяжных шпилек. В штатных отверстиях на барабане предусмотрена резьба М8 для выпрессовки. Вверните два болта равномерно и поочередно подтягивайте их крест-накрест, чтобы создать осевое усилие на снятие барабана.

Регулировка колодок. Через технологические отверстия на задней стороне тормозного щита с помощью тонкой отвертки сдвиньте регулировочную трещотку, уменьшая развод колодок. Это освободит барабан от внутреннего зацепления.

Нагрев. Если перечисленные методы не помогли, аккуратно прогрейте центр барабана строительным феном до температуры около 150°C. Тепловое расширение ослабит соединение с ступицей. Не перегревайте – риск деформации и повреждения подшипника ступицы.

После снятия барабана обязательно зачистите посадочные поверхности металлической щеткой и обработайте медной смазкой для предотвращения повторного прикипания.

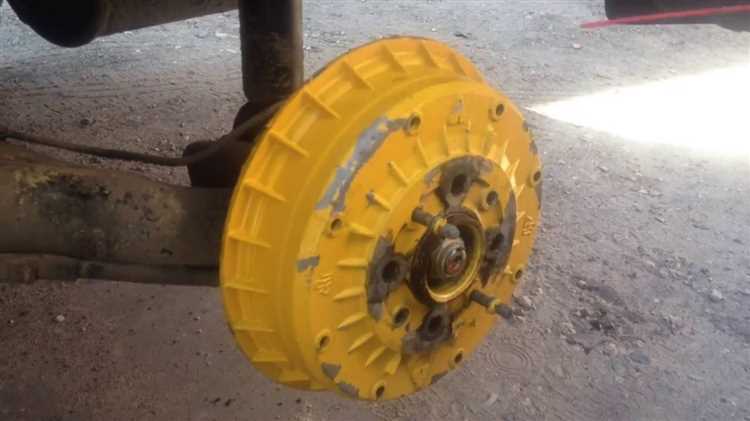

Особенности демонтажа барабана с натянутыми колодками

На ЗАЗ Шанс задний тормозной барабан часто не снимается из-за расширенных колодок. При этом барабан плотно фиксируется из-за выработки на его внутренней поверхности и выступающих краёв колодок. Чтобы избежать повреждений, необходимо ослабить натяжение стояночного троса. Для этого ключом на 10 отпускается регулировочная гайка на резьбовом конце троса под днищем автомобиля.

Если ослабление троса не дало результата, потребуется доступ к регулировочному механизму внутри тормозного щита. Через технологическое отверстие в задней части щита тонкой отверткой сдвигается зубчатая регулировочная гайка на стяжной планке в направлении уменьшения развода колодок. При отсутствии отверстия рекомендуется аккуратно его просверлить сверлом диаметром 8 мм, соблюдая расположение относительно оси ступицы.

Категорически не рекомендуется применять удары по барабану молотком. Прикипевший барабан аккуратно расшатывается, равномерно подтягивая его руками за обе стороны. Если барабан удерживается буртиком выработки, используется съёмник с равномерным натягом по окружности. После снятия барабана необходимо зачистить внутреннюю кромку наждачной бумагой для облегчения последующей установки.

Осмотр тормозного барабана на наличие износа и повреждений

Регулярный осмотр тормозного барабана на ЗАЗ Шанс необходим для поддержания эффективной работы тормозной системы и предотвращения неисправностей. Износ и повреждения барабана могут значительно снизить эффективность торможения и привести к аварийным ситуациям.

Проведение осмотра включает следующие этапы:

1. Удаление заднего колеса, чтобы получить доступ к тормозному барабану.
2. Осмотр поверхности барабана на наличие трещин, вмятин и глубоких царапин. Мелкие царапины и потертости допустимы, но крупные дефекты могут вызвать неравномерное торможение и требовать замены детали.
3. Проверка толщины тормозного барабана. Согласно рекомендациям производителя, минимальная допустимая толщина барабана на ЗАЗ Шанс составляет 8 мм. Если показатель ниже, деталь необходимо заменить.
4. Оценка состояния внутренней поверхности барабана. Она не должна быть гладкой и блестящей. Следы перегрева (потемнение или цветовая вариация) свидетельствуют о перегрузке тормозной системы и возможном повреждении барабана.
5. Проверка зазора между тормозными колодками и барабаном. Зазор должен быть одинаковым по всему периметру. Неравномерность может указывать на износ одной из колодок или наличие дефектов барабана.
6. Проверка состояния тормозных колодок на наличие чрезмерного износа. Изношенные колодки могут повредить поверхность барабана.

Если при осмотре выявлены повреждения, такие как трещины, значительное снижение толщины или глубокие повреждения, тормозной барабан подлежит замене. Регулярная проверка этих компонентов повышает безопасность и эффективность тормозной системы.

Проверка состояния тормозных колодок после снятия барабана

Оцените степень износа по краям колодок. Неровности, выемки или излишняя истертость на одном участке могут указывать на проблемы с механизмом тормоза, такие как неправильное распределение нагрузки. В таких случаях потребуется регулировка или замена колодок.

Особое внимание стоит уделить состоянию фрикционного материала. Если на поверхности появились трещины, сколы или следы перегрева (темные пятна или обугливание), это свидетельствует о неравномерном нагреве колодок, что также требует замены.

Не менее важна проверка крепления колодок. Убедитесь, что они не имеют люфта и надежно фиксируются в тормозном механизме. Любое отклонение от нормальной посадки может привести к нестабильной работе тормозов и повышенному износу.

Наконец, проверьте состояние тормозных пружин и всех соединений. Если пружины ослабли или повреждены, их необходимо заменить. Это предотвратит преждевременный износ тормозных колодок и обеспечит их стабильную работу в дальнейшем.

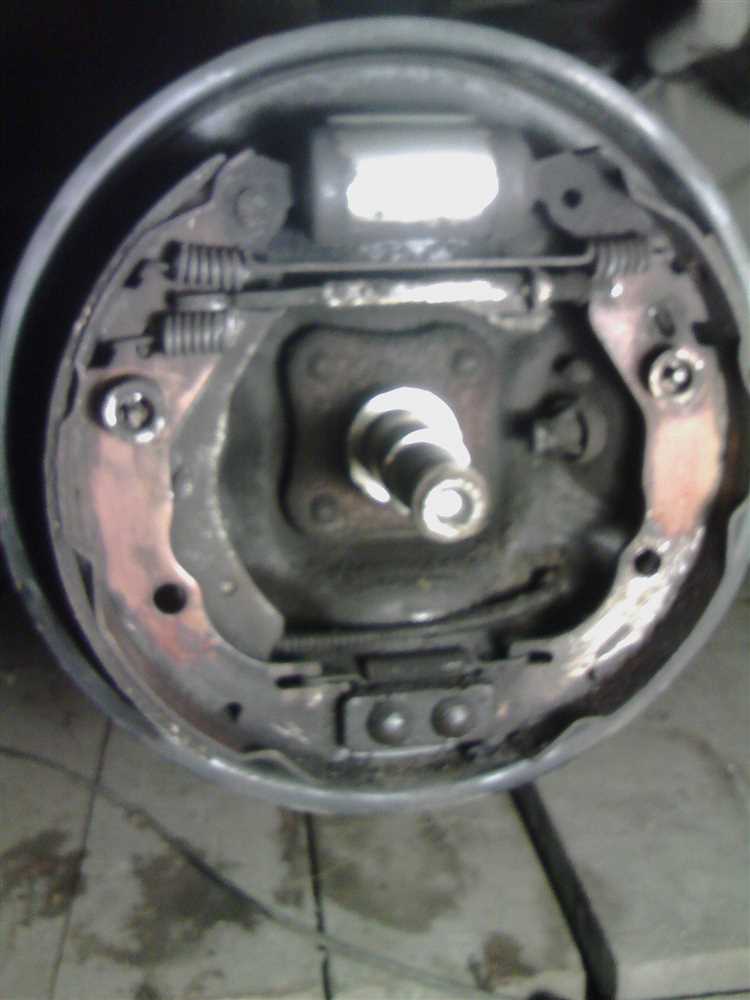

Установка тормозного барабана и обратная сборка узла

Для установки тормозного барабана на ЗАЗ Шанс необходимо выполнить несколько последовательных шагов, соблюдая точность и аккуратность. Перед началом убедитесь, что рабочая поверхность чистая и детали не имеют повреждений.

1. Оцените состояние тормозных колодок и, при необходимости, замените их. При этом важно, чтобы колодки были правильно расположены в посадочных местах и не имели деформаций.

2. Установите тормозной диск в корпус ступицы. Убедитесь, что он правильно зафиксирован, и не имеет люфта. Барабан должен свободно вращаться, но не болтаться.

3. Пройдитесь по всем крепежам и убедитесь в их целостности. В процессе обратной сборки важно, чтобы каждый элемент был надежно зафиксирован. Проверьте тормозные пружины, крепежи и направляющие элементы.

4. Перед установкой барабана, смазать ось ступицы специальной смазкой для предотвращения коррозии и уменьшения трения. Это поможет избежать проблем с заеданием барабана в будущем.

5. Наденьте тормозной барабан на ступицу, аккуратно проверяя его посадку. Он должен плотно, но не с усилием, зайти в нужное положение. Убедитесь, что нет перекосов.

6. Зафиксируйте барабан с помощью соответствующих болтов или крепежей, соблюдая требуемые моменты затяжки, указанные в сервисной документации автомобиля.

7. Проверьте ход тормозного барабана, убедитесь в его свободном вращении. При необходимости произведите регулировку тормозных механизмов для устранения возможных зазоров.

8. После установки барабана выполните несколько тестовых торможений для проверки работы тормозной системы. Обратите внимание на равномерность тормозных усилий и отсутствие посторонних шумов.

При соблюдении этих рекомендаций установка тормозного барабана и сборка узла на ЗАЗ Шанс пройдут без проблем, обеспечивая надёжную работу тормозной системы.

Вопрос-ответ:

Как правильно снять задний тормозной барабан на ЗАЗ Шанс?

Для снятия заднего тормозного барабана на ЗАЗ Шанс необходимо выполнить несколько шагов. Начать следует с поднятия автомобиля с помощью домкрата и закрепления его на подпорках для безопасности. Затем нужно снять заднее колесо, чтобы получить доступ к тормозному барабану. После этого нужно ослабить болты, которые крепят барабан к ступице. Важно помнить, что тормозной барабан может быть зажат из-за нагара или коррозии, в таком случае его можно аккуратно постучать молотком через деревянный брусок, чтобы ослабить. После снятия барабана проверяются тормозные колодки и другие элементы тормозной системы на предмет износа.

Какие могут возникнуть сложности при снятии тормозного барабана на ЗАЗ Шанс?

Основная сложность при снятии тормозного барабана заключается в его заедании из-за накопившейся ржавчины или тормозного пыли. В таких случаях барабан может не поддаваться обычному снятию. Решение заключается в применении силиконовой смазки или специального проникающего средства, которое поможет ослабить ржавчину. Также бывает, что тормозные колодки прижимаются к барабану и мешают его снятию, для этого может понадобиться регулировка механизма тормоза. Иногда придется использовать молоток или другой инструмент, чтобы аккуратно ударить по барабану и снять его с места.

Нужно ли снимать тормозные колодки при снятии заднего тормозного барабана на ЗАЗ Шанс?

Снимать тормозные колодки при снятии тормозного барабана не требуется, если не планируется их замена или проверка. Однако, если барабан зажат или возникает подозрение на неисправность колодок, их стоит осмотреть. Иногда колодки могут мешать нормальному снятию барабана, и в таком случае их можно немного освободить, регулируя механизм тормоза. Если же тормозные колодки требуют замены, их нужно снять перед установкой нового барабана.

Что делать, если тормозной барабан на ЗАЗ Шанс не снимается?

Если тормозной барабан не поддается снятию, возможны несколько причин. В первую очередь стоит проверить, не прижаты ли тормозные колодки к барабану. Если это так, можно попытаться их освободить с помощью регулировки тормозного механизма. Иногда барабан может быть зафиксирован ржавчиной или грязью, в таком случае поможет использование проникающего масла, которое следует нанести на место соединения барабана и ступицы. В некоторых случаях можно аккуратно постучать по барабану молотком, но делать это нужно с осторожностью, чтобы не повредить его. Если все эти методы не помогли, возможно, потребуется использование специальных съемников или помощь профессионалов.
