Главный тормозной цилиндр (ГТЦ) – ключевой элемент тормозной системы автомобиля, который отвечает за передачу давления от тормозной педали к тормозным механизмам. На автомобилях ЗАЗ важно соблюдать точность при сборке этого узла, так как от этого зависит безопасность автомобиля. Процесс сборки ГТЦ можно разделить на несколько этапов, каждый из которых требует внимательности и точности.
Перед началом работы нужно подготовить рабочее место и инструменты. Для сборки ГТЦ на ЗАЗ вам потребуются: гаечные ключи, отвертки, чистящие средства, а также смазка для резьбовых соединений и уплотнителей. Особое внимание стоит уделить проверке состояния деталей. Если вы заметили трещины на корпусе или другие повреждения, лучше заменить детали, так как они могут стать причиной отказа тормозной системы.
Для начала снимите главный тормозной цилиндр с автомобиля. Затем тщательно очистите все его элементы от грязи и масла. Убедитесь, что все прокладки и уплотнители в хорошем состоянии – изношенные нужно заменить, чтобы избежать утечек тормозной жидкости. Прокачка тормозов также потребуется после сборки, чтобы удалить воздух из системы.
При сборке важно правильно установить манжеты и пыльники на поршни. Неправильная установка может привести к утечке тормозной жидкости или излишнему износу деталей. Следите за тем, чтобы все элементы были установлены с нужным усилием, но без чрезмерного натяжения, что может привести к повреждению уплотнителей.
После сборки ГТЦ обязательно проверяйте его герметичность, подключив систему к тормозной жидкости и прокачав систему. На этом этапе важно убедиться, что все соединения не имеют утечек и работают корректно. Если после проверки не было выявлено дефектов, можно установить цилиндр обратно в автомобиль.
Подготовка инструментов и материалов для сборки
Для сборки главного тормозного цилиндра на ЗАЗ потребуется следующий набор инструментов и материалов:
Инструменты:
- Гаечные ключи: Набор комбинированных гаечных ключей (от 8 до 19 мм) для снятия и установки крепежных деталей.
- Отвертки: Плоская и крестовая отвертки среднего размера для работы с винтами.
- Торцевые головки: Головки с размером 10 мм и 12 мм для работы с гайками и болтами.
- Плоскогубцы: Для фиксации мелких деталей и удаления старых уплотнителей.
- Ключ для тормозных трубок: Специальный ключ для работы с тормозными трубками диаметром 8 и 10 мм для правильного затягивания и предотвращения повреждения резьбы.
- Циферблатный индикатор: Для проверки выработки в рабочем цилиндре и точности установки компонентов.
- Клещи для снятия шлангов: Для безопасного демонтажа тормозных шлангов без повреждения.
Материалы:
- Главный тормозной цилиндр: Подготовьте новый или отремонтированный цилиндр с комплектом необходимых уплотнителей и прокладок.

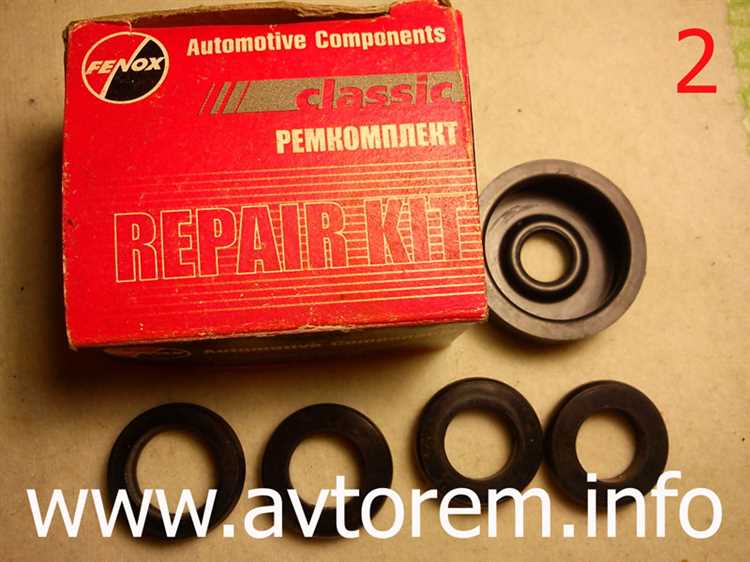

- Уплотнители и прокладки: Новый комплект уплотнительных колец и прокладок, соответствующий модели ЗАЗ, для обеспечения герметичности.
- Тормозная жидкость: Используйте жидкость, рекомендованную для модели автомобиля, проверив её соответствие требованиям (например, DOT 4 или DOT 5).
- Антикоррозийная смазка: Смазка для предотвращения коррозии металлических частей и уплотнителей.
- Средства для чистки: Используйте ацетон или изопропиловый спирт для очистки деталей от грязи и масла перед сборкой.
- Медная смазка: Для применения на тормозных трубках и соединениях, чтобы предотвратить их закисание.
Перед сборкой важно убедиться, что все инструменты и материалы соответствуют стандартам и находятся в хорошем рабочем состоянии, что позволит провести процедуру быстро и без лишних проблем.
Разборка старого главного тормозного цилиндра
Перед разборкой старого главного тормозного цилиндра ЗАЗ, подготовьте необходимые инструменты: плоскую и крестовую отвертки, ключи, очиститель для деталей, контейнер для мелких частей.
1. Отключите систему тормозов от источника жидкости. Убедитесь, что в баке тормозной жидкости нет лишней жидкости, чтобы избежать загрязнения при разборке.
2. Снимите главный тормозной цилиндр с автомобиля. Для этого ослабьте крепежные болты с помощью ключа и осторожно отсоедините цилиндр от трубок. Не применяйте излишнюю силу, чтобы не повредить соединения.
3. После снятия цилиндра с автомобиля аккуратно очистите его внешнюю поверхность от грязи и старой тормозной жидкости, используя очиститель.
4. Открутите крышку цилиндра, которая защищает внутренности от попадания грязи. Используйте плоскую отвертку для удаления уплотнительного кольца и снятия крышки.
5. Аккуратно извлеките поршень и пружину из цилиндра. Для этого используйте небольшие усилия, чтобы избежать повреждения внутренней поверхности корпуса цилиндра.
6. Осмотрите поршень и другие детали. Обратите внимание на износ резинок и уплотнительных колец. Если они повреждены, замените их перед сборкой нового цилиндра.
7. Очистите внутреннюю поверхность цилиндра от загрязнений с помощью специального инструмента или чистящего раствора. Важно удалить все остатки старой жидкости и частички износа.
8. Прочистите все каналы и отверстия внутри цилиндра, используя штифт или малую щетку, чтобы обеспечить свободное движение жидкости и предотвратить утечку в будущем.
9. При разборке проверьте все детали на наличие трещин или других повреждений. Если хотя бы одна деталь имеет дефекты, рекомендуется заменить весь цилиндр, чтобы избежать проблем с безопасностью.

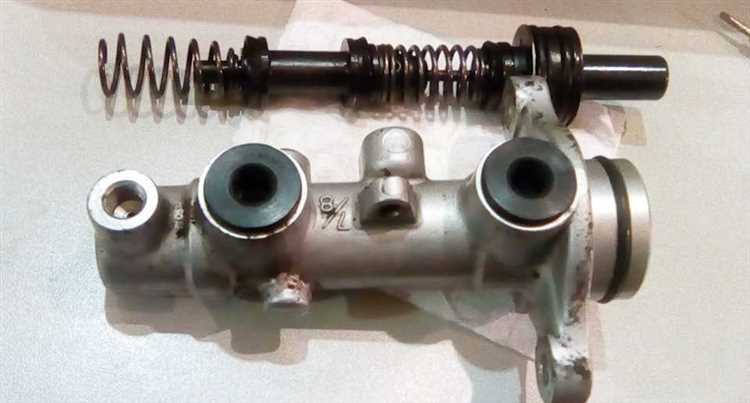

Проверка комплектующих перед сборкой
Перед сборкой главного тормозного цилиндра (ГТЦ) на ЗАЗ необходимо тщательно проверить состояние всех комплектующих. Это важный шаг, который гарантирует правильную работу системы торможения после установки.
1. Проверка поршня. Убедитесь, что поршень не имеет трещин или деформаций. Проверьте, что его рабочая поверхность гладкая и без повреждений, которые могут повлиять на герметичность цилиндра. Если есть износ или царапины, поршень следует заменить.
2. Опрокидывающий механизм. Опрокидывающий механизм должен свободно двигаться, без заеданий или скрипа. Проверка его подвижности важна для обеспечения правильной работы ГТЦ при нагреве и охлаждении.
3. Уплотнительные кольца и манжеты. Все уплотнительные элементы должны быть без дефектов. Обратите внимание на их эластичность. Если они повреждены или изношены, замените их на новые. Старые кольца могут потерять свою герметичность, что приведет к утечке тормозной жидкости.
4. Прокачной винт и крышка. Прокачной винт должен быть без коррозии и механических повреждений. Крышка ГТЦ должна плотно закрываться, не допуская попадания грязи и влаги в систему.
5. Тормозная жидкость. Используйте только рекомендованную тормозную жидкость для вашего автомобиля. Загрязнение жидкости или использование несертифицированных смесей может привести к повреждению системы торможения.
6. Проверка цилиндра на предмет коррозии. Внимательно осмотрите внутреннюю поверхность тормозного цилиндра. Отсутствие коррозии или следов износа гарантирует, что уплотнительные элементы будут работать эффективно, обеспечивая долгосрочную эксплуатацию.
Тщательная проверка этих элементов поможет избежать проблем в процессе эксплуатации тормозной системы и обеспечит безопасную работу автомобиля.

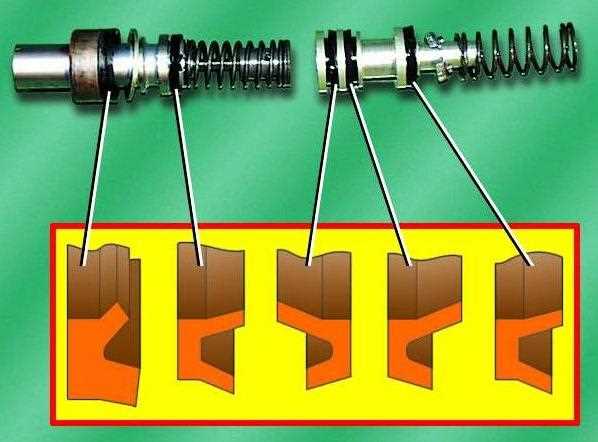

Установка нового манжета и уплотнителей
Перед установкой нового манжета и уплотнителей необходимо тщательно очистить рабочие поверхности главного тормозного цилиндра от загрязнений и старых остатков смазки. Используйте для этого специальные средства для очистки тормозных систем, чтобы избежать попадания посторонних частиц в цилиндр.
Первым шагом является установка манжета на шток главного тормозного цилиндра. Для этого аккуратно наденьте манжет, убедившись, что он плотно сидит в посадочном месте. Он должен быть правильно ориентирован, чтобы не создать дополнительное трение или износ при работе системы.
После установки манжета, приступайте к установке уплотнителей. Важно, чтобы уплотнитель был установлен на сухую поверхность, без применения масла или жидкостей. Уплотнители должны сидеть ровно и не иметь перекосов. При необходимости используйте пластиковые приспособления для аккуратной установки уплотнителей, чтобы не повредить их края.
Проверьте точность установки, убедившись, что уплотнители и манжет не имеют повреждений и не деформируются при движении штока. Важно, чтобы все элементы были установлены без перекосов и зазоров, поскольку это напрямую влияет на герметичность работы тормозной системы.
После установки манжета и уплотнителей выполните проверку сжатия цилиндра, чтобы убедиться в отсутствии утечек жидкости. Если цилиндр не удерживает давление или есть утечка, необходимо повторить процесс установки, устранив все недочеты.
На заключительном этапе установите крышку главного тормозного цилиндра и затяните её с требуемым моментом, чтобы обеспечить герметичность и безопасность системы. Все работы рекомендуется проводить с соблюдением инструкций производителя и соблюдением осторожности.

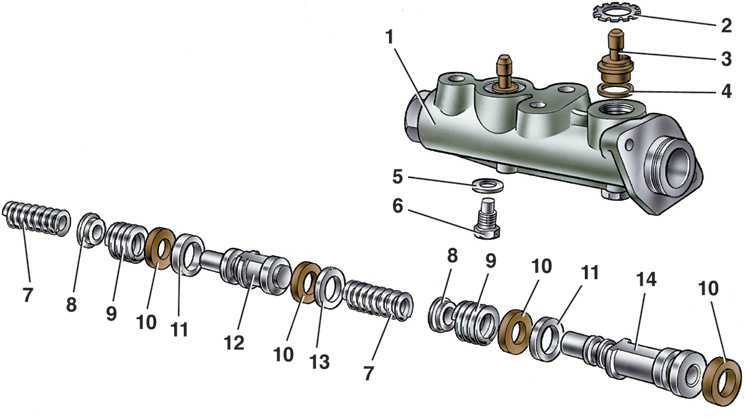

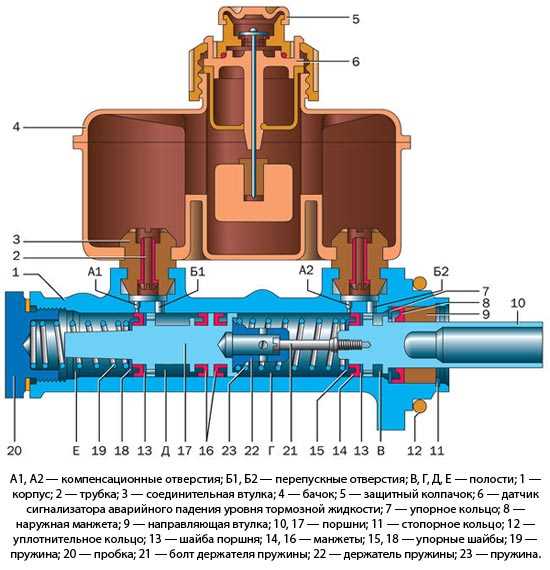

Правильная сборка и монтаж главного тормозного цилиндра
Для сборки главного тормозного цилиндра ЗАЗ требуется соблюдение точных последовательностей, чтобы обеспечить надежную работу тормозной системы. Начните с подготовки всех необходимых инструментов и деталей. Убедитесь, что на месте все комплектующие – корпус цилиндра, поршень, манжеты, пружины и другие элементы.
Перед сборкой очистите все поверхности от грязи и масла. Осмотрите корпус цилиндра на наличие трещин и дефектов. При необходимости, замените поврежденные детали. При сборке цилиндра используйте только качественные манжеты, чтобы предотвратить утечку тормозной жидкости.
Для начала установите поршень в корпус цилиндра. На поршень обязательно нужно установить манжеты и уплотнительные кольца. Следите, чтобы манжеты не повреждались, а их правильное положение было проверено по инструкции.
После установки поршня, аккуратно установите пружину, которая будет создавать необходимое давление для возврата поршня в исходное положение. Пружина должна быть правильно расположена, чтобы избежать деформации или неправильного функционирования.
Теперь соберите резервуар для тормозной жидкости. Убедитесь, что его соединение с цилиндром герметично и надежно, без зазоров. При монтаже резервуара не допускайте перекоса или повреждения уплотнительных элементов.
Заключительным этапом является подключение трубок тормозной системы. После установки всех элементов, прокачайте систему тормозов, чтобы удалить воздух и убедиться в отсутствии утечек жидкости. Проверьте работу тормозов на небольшой скорости, прежде чем приступать к дальнейшей эксплуатации автомобиля.
Правильная сборка и монтаж главного тормозного цилиндра обеспечат безопасную работу тормозной системы ЗАЗ и снизят риск поломок и отказов при эксплуатации.
Проверка и тестирование работы тормозной системы после сборки
После сборки главного тормозного цилиндра на ЗАЗ важно провести тщательную проверку работы тормозной системы. Для этого необходимо выполнить несколько ключевых этапов, чтобы убедиться в надежности и эффективности функционирования системы.
Первоначально убедитесь, что все соединения тормозных трубок и шлангов правильно затянуты. Утечка тормозной жидкости может привести к снижению эффективности торможения. При обнаружении утечек сразу устраните их, заменив поврежденные элементы.
Далее приступите к проверке уровня тормозной жидкости. Он должен быть на нужном уровне, чтобы избежать воздушных пробок в системе. Для этого откройте крышку бачка и, при необходимости, долейте жидкость, придерживаясь рекомендованного типа и марки жидкости, указанных в мануале автомобиля.
Тестирование работы тормозов лучше всего проводить на ровной и безопасной дороге. Начните с медленного нажатия на тормоза. При этом тормоза должны срабатывать плавно и без каких-либо скрипов или вибраций. Важно, чтобы тормозной педаль не «проваливалась» и не имела чрезмерного сопротивления. Если педаль слишком мягкая или жесткая, возможно, необходимо повторно прокачать тормоза.
Для проверки эффективности торможения выполните несколько остановок на небольшой скорости, постепенно увеличивая интенсивность торможения. Важно, чтобы тормоза не перегревались, а автомобиль останавливался четко и быстро.
Еще один ключевой момент – проверка работы тормозных колодок и дисков. При медленном движении на автомобиле прислушивайтесь к шумам, которые могут свидетельствовать о проблемах с колодками или дисками. Если вы заметили посторонние звуки или вибрации, возможно, потребуется дополнительно проверить или отрегулировать тормоза.
Если после выполнения этих проверок тормозная система функционирует нормально, можно считать сборку завершенной. Важно регулярно проверять тормозную систему, особенно после ремонта или замены компонентов, чтобы гарантировать безопасность эксплуатации автомобиля.
