Соединение двигателя Лифан с коробкой передач Луаз требует внимательного подхода, так как эти элементы принадлежат разным типам конструкций. Лифан – это китайский двигатель, который имеет свои особенности в креплении и подключении, а коробка Луаз предназначена для более старой конструкции, что иногда создаёт трудности при установке нового мотора.
Для начала стоит понимать, что потребуется адаптация креплений двигателя к рамам автомобиля Луаз. Стандартные крепления Лифан не подойдут напрямую, поэтому необходимо изготовить или приобрести специальные переходные подставки, которые позволят закрепить двигатель на месте. Важно учесть расстояние между креплениями двигателя и шасси Луаз, так как это влияет на точность установки.
Следующий этап – установка сцепления и соединение коробки передач с двигателем. Важно, чтобы выходной вал коробки Луаз точно совпадал с входным валом двигателя Лифан. Здесь необходимо провести точную подгонку, так как малейшие отклонения могут привести к быстрому износу деталей и потере мощности.
Не забывайте про совместимость сцепления. В большинстве случаев сцепление Лифан не будет работать с коробкой Луаз без некоторых изменений. Рекомендуется использовать комплект сцепления, который включает в себя корзину, диск и подшипник, подходящий для данной комбинации мотора и коробки передач.
Процесс соединения требует точности и использования качественных материалов, так как любые неточности могут привести к повреждению или снижению эксплуатационных характеристик автомобиля. При наличии опыта и необходимых инструментов задача становится выполнимой, но важно тщательно проверять все соединения перед финальной сборкой.
Подготовка двигателя Лифан для установки
Для успешной установки двигателя Лифан на коробку Луаз необходимо выполнить несколько этапов подготовки, чтобы обеспечить надежную работу и долгосрочную эксплуатацию. Каждый из этих этапов требует внимательности и точности.
Первым шагом является полная диагностика двигателя. Нужно проверить его техническое состояние, определить возможные повреждения или износ деталей. Особое внимание стоит уделить:
- Компрессии в цилиндрах – она должна быть в пределах нормы.
- Работе системы охлаждения – термостат и насос должны быть в исправности.
- Уровню масла и его качеству.
- Топливной системе – форсунки должны работать без засоров, а давление в системе топлива быть стабильным.
После этого следует очистить двигатель от загрязнений. Это включает в себя удаление пыли, грязи и старых следов масла с наружных частей. Желательно использовать сжатый воздух и специализированные средства для очистки двигателя.
Важно установить подходящие крепления для соединения двигателя с коробкой Луаз. Двигатель Лифан может требовать адаптации, поскольку его крепежные элементы могут не совпадать с оригинальными отверстиями в кузове Луаз. Для этого нужно:
- Измерить расстояния между крепежными точками двигателя и коробки.
- Подготовить переходные пластины или адаптеры, если стандартные крепежи не подходят.
- Убедиться в наличии всех необходимых болтов и гаек для монтажа.
Обратите внимание на систему охлаждения. Двигатель Лифан имеет свою специфику в плане теплоотведения, и потребуется корректная настройка радиатора, чтобы избежать перегрева. Рекомендуется установить радиатор с достаточной мощностью, а также проверить систему на герметичность.
После установки всех необходимых адаптеров и деталей следует внимательно проверить систему зажигания, в том числе свечи и катушки. Если двигатель использует электронное зажигание, важно настроить его для корректной работы с системой Луаз.
Наконец, необходимо проверять электропроводку и подключение всех датчиков, таких как датчик температуры и давления масла. На этом этапе рекомендуется использовать защитную изоляцию для проводки, чтобы избежать коротких замыканий.
Как выбрать подходящий адаптер для соединения двигателя и коробки
Перед выбором адаптера необходимо точно определить модель двигателя Lifan (например, 168F, 190F или автомобильный 1.5-литровый) и тип коробки передач ЛуАЗ – наиболее часто встречаются КПП от моделей 969 или 1302. У этих агрегатов разные геометрические параметры, включая расположение направляющих втулок, диаметр маховика и шаг крепежных отверстий.
Первый шаг – замеры. Измерьте посадочную плоскость двигателя и фланец КПП. Особое внимание уделите расположению центра первичного вала относительно центра коленвала – допустимое отклонение не должно превышать 0.1 мм. Нарушение соосности приведёт к разрушению подшипников и затруднённому включению передач.
Материал адаптера. Лучше всего использовать алюминиевый сплав марки Д16Т толщиной от 10 до 15 мм. Он обеспечивает достаточную жёсткость при умеренном весе. Сталь допустима, но требует дополнительной обработки во избежание коррозии и увеличивает нагрузку на опоры двигателя.
Тип соединения. Оптимален вариант адаптера с встроенной проставкой под выжимной подшипник и направляющей втулкой. Это исключает люфт и облегчает установку. Если первичный вал короткий, необходимо предусмотреть центрирующую втулку и вынос маховика на нужное расстояние.
Способы крепления. Идеальный адаптер – тот, что предусматривает использование штатных отверстий без доработки корпуса КПП. Если этого добиться невозможно, следует предусмотреть установку закладных шпилек и использовать высокопрочные болты класса не ниже 10.9.
Проверьте совместимость с корзиной сцепления. Иногда требуется замена диска сцепления на модель с другим шлицевым профилем или изменение длины выжимного штока. Без точного расчёта сцепление может не работать корректно.
Перед покупкой адаптера обязательно запросите чертежи или 3D-модель. Это позволит избежать несовместимости и сократит время подгонки. Готовые решения для сочетания Lifan и ЛуАЗ встречаются редко, поэтому чаще адаптер изготавливается на заказ по индивидуальным параметрам.

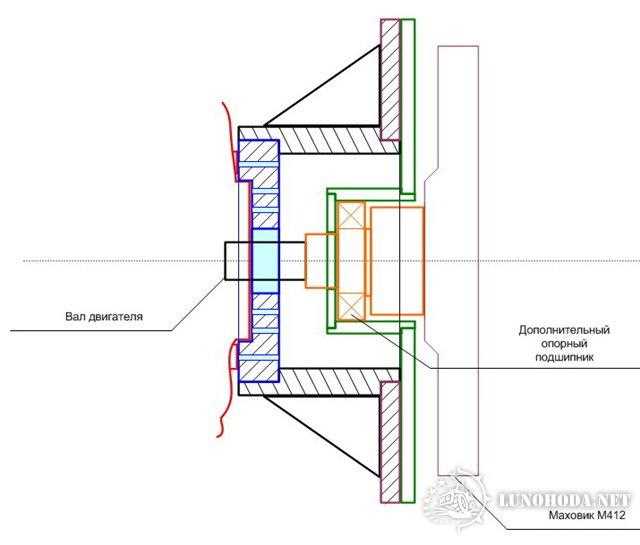

Установка крепежных элементов для соединения коробки и двигателя
Для соединения двигателя Лифан с коробкой передач ЛУАЗ требуется точная подгонка крепежных точек. Заводские посадочные места не совпадают, поэтому потребуется изготовление переходной плиты.
- Переходную плиту изготавливают из стального листа толщиной 10–12 мм. Необходимо просверлить отверстия под шпильки двигателя Лифан и коробки ЛУАЗ с высокой точностью.
- Шпильки двигателя должны входить в отверстия плиты с минимальным зазором. Смещение даже на 1 мм приведёт к перекосу и увеличенному износу подшипников.
- Для крепления коробки к плите используют болты класса прочности не ниже 10.9. Резьба М10 или М12 подбирается в зависимости от конструкции крепёжных ушей коробки.
- Углубления под головки болтов зенкуются на 2–3 мм для обеспечения плотного прилегания плиты к картеру.
- Резьбовые соединения фиксируются резьбовым герметиком средней фиксации. Не рекомендуется использование пружинных шайб – со временем они дают ослабление.
- После затяжки необходимо проверить отсутствие зазоров между сопрягаемыми поверхностями, прокрутив коленвал вручную минимум на два оборота.
Если коробка фиксируется к плите не менее чем в четырёх точках, дополнительное усиление не требуется. При наличии меньшего количества точек целесообразно установить усиливающий кожух или подпорки к блоку двигателя.
Регулировка углов наклона двигателя при установке
При установке двигателя Лифан на трансмиссию ЛУАЗ необходимо задать угол продольного наклона в пределах 3–5° назад от вертикали. Это обеспечивает правильную работу масляной системы и исключает кавитацию в насосе. Измерение угла проводится по плоскости крепления карбюратора или ГБЦ с помощью цифрового уклономера.
Поперечный наклон двигателя должен быть минимальным, не более 1°, чтобы избежать неравномерной нагрузки на опоры и искажения центровки с трансмиссией. Для корректной установки необходимо предварительно выровнять силовую балку кузова и проверить горизонтальность крепёжных площадок.
Опоры двигателя подбираются по высоте так, чтобы центр коленвала совпадал с осью входного вала коробки. При отклонении более 2° возрастает риск повышенного износа шлицевой части и течей масла через сальники. При отсутствии штатных креплений изготавливаются адаптеры с возможностью регулировки по высоте и продольному положению.
После закрепления силового агрегата необходимо проверить положение шрусов и крестовин. Вал не должен работать с перегибом более 7°. Если превышение неизбежно, устанавливается дополнительная промежуточная опора или корректируется положение раздаточной коробки.
Подключение системы охлаждения после установки двигателя
После установки двигателя Lifan на раму ЛуАЗ необходимо точно подогнать элементы системы охлаждения под новую компоновку. Штатный радиатор ЛуАЗа, как правило, не справляется с повышенной тепловой нагрузкой от двигателя Lifan, особенно моделей 1.5 и 1.6 л. Рекомендуется установка радиатора от ВАЗ-2108 или ВАЗ-2110, так как они имеют подходящие габариты и достаточную теплоотдачу.
Крепление радиатора выполняется на индивидуальных кронштейнах, с учётом расстояния до вентилятора. Обязателен монтаж дополнительного электровентилятора с термодатчиком. Оптимально использовать датчик включения вентилятора на 87°C от ГАЗель или ВАЗ, совместимый с системой Lifan.
Патрубки системы охлаждения подбираются по диаметру горловин двигателя и радиатора. На Lifan обычно используются диаметры 32 и 36 мм. Гибкие патрубки от ГАЗели или резаные от КамАЗа подходят после доработки. Желательно установить тройник с выходом на расширительный бачок. Используется бачок от ВАЗ-2110, установленный выше уровня радиатора.
В нижний патрубок врезается алюминиевый тройник с посадочным местом под термодатчик. Штатный термостат двигателя Lifan, как правило, сохраняется, но при перегреве рекомендуется установка термостата с более низкой температурой открытия – 80°C.
После сборки система заливается антифризом и прокачивается через сливной штуцер радиатора или приподниманием бачка. Проверяется герметичность всех соединений и работа вентилятора при достижении рабочей температуры.
Проверка совместимости валов двигателя и коробки
Перед началом установки необходимо точно измерить диаметр и длину выходного вала двигателя Лифан, а также входного вала коробки передач ЛуАЗ. У Лифан 168F и его аналогов диаметр вала составляет 20 мм с шпоночным пазом шириной 5 мм. У коробки ЛуАЗ входной вал имеет внутреннее шлицевое соединение, рассчитанное на вал диаметром 18 мм со шлицами 6×21×25.
Несовпадение параметров требует адаптации. Один из распространённых методов – изготовление переходной втулки-шлицевого адаптера, которая надевается на вал Лифан и соответствует шлицам коробки. Важно использовать термообработанную сталь, чтобы избежать износа под нагрузкой.
Дополнительное внимание уделите длине сопряжения валов. Если длина выходного вала двигателя меньше глубины посадочного отверстия коробки, возможна потеря передачи крутящего момента. Рекомендуется обеспечить заход вала не менее чем на 25 мм. Если вал слишком длинный – требуется его укорочение с соблюдением соосности.
Проверьте наличие и соответствие центровочного пояска. Если он отсутствует или отличается по диаметру, возможен перекос, ведущий к разрушению подшипников. В этом случае изготавливается переходное кольцо с точной посадкой по обоим элементам.
После подгонки валов необходимо проверить легкость вращения вручную и отсутствие осевого люфта. При первом запуске обязательна проверка работы на холостом ходу и под нагрузкой – посторонние шумы указывают на ошибку в центровке или избыточное трение.
Настройка трансмиссии для оптимальной работы с новым двигателем
При установке двигателя Lifan на коробку передач ЛуАЗ требуется пересчитать передаточные числа, чтобы обеспечить согласованность крутящего момента и диапазона оборотов. Большинство двигателей Lifan развивают максимальный крутящий момент в диапазоне 3500–4500 об/мин, тогда как родной двигатель ЛуАЗа имеет пик на более низких оборотах. Это требует адаптации главной пары и возможно – замены шестерён в раздаточной коробке.
Главная пара с передаточным числом 4.1–4.3 более подходит для мотора Lifan, чем штатная 4.9, так как позволяет снизить избыточные обороты на трассе и экономить топливо. При этом важно не перегрузить двигатель на низах – если редукция будет недостаточной, ухудшится проходимость на бездорожье. В некоторых случаях устанавливают понижающие редукторы или дорабатывают раздатку с добавлением второй ступени понижения.
Особое внимание – сцеплению. Стандартный диск ЛуАЗа может не выдержать момента современных двигателей Lifan (до 180 Н·м). Лучше использовать сцепление от ВАЗ 2121 или аналогичных моделей, с адаптацией маховика. Также критично обеспечить правильное совмещение центра ведущего вала КПП и коленчатого вала двигателя – разбег не должен превышать 0.1 мм. Для этого используется центрирующая втулка и фрезерованные переходные плиты.
Углы карданов и длины валов меняются – необходимо проверить, чтобы не было вибраций на скорости. При неправильной установке карданов возможны преждевременные разрушения крестовин. Карданные валы желательно балансировать после всех доработок.
Обязательно выполнить контроль прогрева коробки и раздатки при тестовых заездах. Если узлы перегреваются – передаточное число выбрано неверно или есть перегрузка. В этом случае требуется повторный подбор конфигурации.
Тестирование соединения двигателя Лифан и коробки Луаз в движении
Перед выездом необходимо проверить герметичность фланцев соединения, отсутствие люфтов на шлицевом соединении и корректную работу сцепления. Первые испытания проводятся на ровной площадке на первой и второй передаче без нагрузки. Следует убедиться, что переключение передач осуществляется без хруста и заеданий, а момент трогания плавный, без рывков.
На скорости до 40 км/ч оценивается соосность агрегатов: отсутствие вибраций указывает на правильность центровки. При увеличении оборотов до 3000–3500 следует контролировать поведение трансмиссии – при недопустимом биении кардана возможны проблемы с балансировкой переходной муфты.
Под нагрузкой (движение в гору, разгон на третьей и четвёртой передачах) важно отследить температурный режим сцепления и коробки. Если спустя 10–15 минут интенсивной езды корпус сцепления становится горячим, это указывает на проскальзывание диска или некорректный зазор между маховиком и нажимным диском. При обнаружении запаха горелой резины требуется немедленная остановка и разбор узла.
В режиме торможения двигателем проверяется адекватность реакции коробки: провалы тяги или закусывания указывают на перекос либо износ шлицевого соединения. На этапе обкатки следует избегать резких стартов и торможений – критически важно проследить за равномерностью распределения нагрузки между двигателем и трансмиссией.
После пробега 50–100 км необходимо повторно затянуть все болты крепления переходной плиты и адаптеров. Также рекомендуется провести повторную проверку герметичности сальников и визуальный осмотр на наличие смещений агрегатов. Только при успешном прохождении тестов можно говорить о пригодности конструкции к длительной эксплуатации.
