Подрезка внешней ссылки в Автокаде – важная операция для эффективной работы с проектами, где используется множество ссылок на внешние чертежи. Этот процесс позволяет улучшить производительность программы и избежать излишней перегрузки файла. Для точного выполнения подрезки необходимо учитывать несколько ключевых факторов, таких как точка обрезки и правильная настройка внешних ссылок.
Первым шагом в подрезке внешней ссылки является выделение объекта внешней ссылки в чертеже. Для этого используется команда Xref, которая позволяет настроить все ссылки, подключенные к текущему проекту. Внешние ссылки можно обрезать, изменяя их геометрические параметры, чтобы они точно соответствовали области, где их необходимо использовать.
Для выполнения подрезки можно использовать команду CLIP. После ее активации вам нужно будет указать прямоугольную область или полигон, который будет ограничивать внешнюю ссылку. Обратите внимание, что подрезка применяется только к определенным объектам, и важно правильно выбрать контуры для эффективной работы с чертежом. Если ссылка изменяется, вы можете обновить ее с помощью команды RELOAD, что обеспечит актуальность данных в проекте.
В случае, если необходимо обрезать несколько внешних ссылок одновременно, можно использовать инструмент External Reference Manager, который помогает более эффективно управлять связями между файлами. Это особенно полезно при работе с большими проектами, где необходимо быстро внести изменения в несколько внешних ссылок сразу, без необходимости вручную изменять каждую из них.
Как установить привязку к внешней ссылке в Автокаде
Для установки привязки к внешней ссылке в Автокаде необходимо выполнить несколько шагов. Этот процесс позволяет эффективно связывать внешние чертежи с текущим проектом, обеспечивая актуальность данных и предотвращая ошибки при работе с различными файлами.

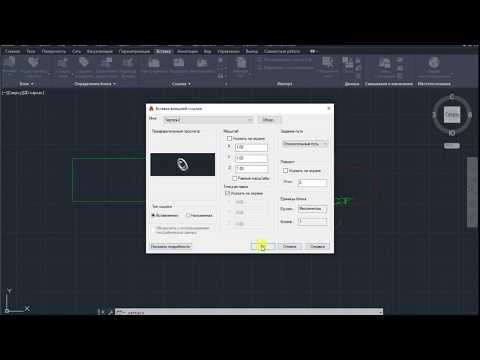

1. Откройте текущий чертеж в Автокаде и перейдите в команду Attach, которая находится в разделе External References на панели инструментов.
2. В появившемся диалоговом окне выберите файл, который хотите привязать, и установите нужный тип привязки: Bind или Attach. Опция Bind позволяет объединить внешний файл в один чертеж, что упрощает его перенос и совместную работу. В то время как Attach оставляет файл как отдельный, с возможностью редактирования.
3. При выборе Attach укажите точку вставки, масштаб и угол поворота. Это определит, как внешний файл будет отображаться в вашем проекте.
4. После того как файл будет привязан, он появится в списке внешних ссылок. Для того чтобы изменить привязку, используйте команду Reference Manager для управления всеми связанными файлами.
5. Привязка также позволяет устанавливать привязку слоев, что важно для корректного отображения и работы с внешними ссылками. Убедитесь, что все слои правильно настроены для корректной визуализации.
6. Для дальнейшего использования внешней ссылки, важно регулярно обновлять путь к файлу, если он был перемещен или изменен. Это можно сделать через команду Reload в контекстном меню внешней ссылки.
Установка привязки внешней ссылки помогает эффективно управлять проектами и обеспечивать точность всех данных, связанных с вашим чертежом.
Как выбрать область для подрезки внешней ссылки в Автокаде
Для того чтобы подрезать внешнюю ссылку в AutoCAD, необходимо правильно выбрать область, которую вы хотите оставить, исключив все лишнее. Это можно сделать с помощью инструмента «Clip» (Подрезка). Чтобы выбрать область подрезки, выполните следующие шаги:
1. Включите слой, на котором находится внешняя ссылка, если он еще не активен.
2. Активируйте команду «Xclip» в командной строке или через панель инструментов, затем выберите объект внешней ссылки.
3. После того как объект выбран, появится меню, в котором необходимо указать тип области подрезки. В зависимости от потребностей можно выбрать одну из нескольких форм:
- Прямоугольник – наиболее распространенный вариант. Просто задайте два угла прямоугольника, который будет ограничивать видимую область.
- Полигон – если требуется более сложная форма области подрезки, можно задать произвольный многоугольник, указав его вершины.
- Круг – для работы с круглыми ограничениями. Укажите радиус и центр круга, чтобы подрезать ссылку в пределах этого радиуса.
4. Когда область выбрана, AutoCAD автоматически применит подрезку, и внешняя ссылка будет отображаться только внутри заданной области.
5. Если требуется изменить область подрезки, можно снова выбрать ссылку и изменить параметры в командной строке с помощью команды «Xclip» или с помощью инструментов редактирования, доступных на панели свойств.
Убедитесь, что границы подрезки корректно установлены, чтобы избежать случайного удаления важных элементов внешней ссылки.
Как подрезать внешний объект с помощью инструмента «Обрезать»
Инструмент «Обрезать» в AutoCAD позволяет изменять размеры внешних объектов, вставленных в чертеж, с учетом ограничений выбранных элементов. Для работы с внешним объектом, например, изображением или чертежом, следуйте этим шагам:
1. Включите инструмент «Обрезать» с помощью команды TRIM или через панель инструментов. При этом необходимо убедиться, что внешняя ссылка активирована и доступна для редактирования.
2. Выберите объект, который будет служить ограничителем для подрезки. Это может быть линия, контур или другой объект, который определяет границы области, где нужно обрезать внешний объект.
3. Укажите внешнюю ссылку, которую нужно подрезать, после выбора ограничителя. Важно, чтобы объект не был заблокирован или защищен от редактирования, иначе операция не будет выполнена.
4. После выбора ограничителя и внешнего объекта нажмите Enter для подтверждения. Подрезка будет выполнена только в пределах выбранных ограничений.
5. Для точности можно использовать опцию предварительного просмотра, чтобы увидеть, как будет выглядеть обрезанный объект. Это поможет избежать нежелательных изменений в чертеже.
Внимание: Подрезать можно только те объекты, которые не связаны с другими чертежами или заблокированы для редактирования. Также, после подрезки внешний объект сохранит исходное положение в чертеже, но изменит свои размеры.
Как использовать команды для точной подрезки внешней ссылки в Автокаде
Для подрезки внешней ссылки в Автокаде с использованием команд требуется несколько шагов. Применяя точные инструменты, можно добиться нужной геометрии без искажения исходных данных.
1. Использование команды REFEDIT позволяет редактировать внешние ссылки прямо в чертеже, не открывая исходный файл. Активируйте команду, выбрав ссылку, затем нажмите правую кнопку мыши и выберите Режим редактирования внешней ссылки. В этом режиме доступна подрезка объекта с помощью команды EXTRIM.
2. Включите команду EXTRIM для подрезки объектов, пересекающихся с внешней ссылкой. Выберите элементы, которые хотите обрезать, и задайте область подрезки, указав другие объекты или границы, которые не будут изменены.
3. Для работы с фрагментами внешней ссылки используйте команду CLIP. Она позволяет обрезать область ссылки, создавая границу по контуру. При этом, необходимо выделить ссылку и задать форму обреза. Это полезно, когда нужно скрыть часть внешней ссылки или сократить её размеры до нужных границ.
4. Для точной работы с внешними ссылками используйте команду TRIM, которая позволяет подрезать части объектов, находящиеся на пересечении с другими элементами. Чтобы подрезать часть внешней ссылки, нужно выбрать объект, который будет служить границей обрезки, и выбрать области для удаления.
5. Если нужно сохранить изменения в исходной внешней ссылке, не потеряв её связи, используйте команду ATTEDIT для редактирования атрибутов привязанных ссылок, где можно задать необходимые параметры. Это полезно для настройки точности подрезки в зависимости от объектов и слоёв.
Все эти команды позволяют эффективно и точно управлять внешними ссылками в чертежах, не нарушая целостности исходных данных и сохраняя работоспособность ссылок.
Как подрезать ссылку и сохранить изменения для других пользователей
Чтобы подрезать внешнюю ссылку в Автокаде, откройте файл, содержащий ссылку, и выберите команду «Подрезать» в меню или в командной строке. После этого укажите объект, который будет использоваться в качестве границы для обрезки. Это может быть линия или полигон, который ограничит видимость части ссылочного объекта. После выполнения подрезки объект будет отображаться только в пределах новой границы.
Важно, чтобы изменения, которые вы вносите, были видны другим пользователям. Для этого сохраните файл с обновлениями в том же формате и месте, где он был сохранен ранее. Если вы работаете в многопользовательской среде, используйте команду «XREF» для обновления ссылки, чтобы другие пользователи могли автоматически увидеть изменения. После подрезки и сохранения файла необходимо убедиться, что ссылка была обновлена на всех рабочих станциях, которые используют этот файл. Для этого можно выполнить синхронизацию через облачные сервисы или использовать инструменты управления версиями, чтобы гарантировать доступность актуальной версии файла.
Если вы работаете с командой, настройте уведомления о внесении изменений, чтобы каждый пользователь знал, когда файл был обновлен. При этом важно избегать конфликтов версий, поэтому перед сохранением изменений убедитесь, что ваша версия файла не пересекается с другими активными редактированиями.
Как восстановить удалённые элементы после подрезки внешней ссылки в Автокаде
Когда элементы внешней ссылки подрезаются в Автокаде, это может привести к их удалению из чертежа. Однако существует несколько способов вернуть эти элементы, если они были случайно удалены. Рассмотрим эти методы:
- Использование команды «REFEDIT»: Эта команда позволяет редактировать внешний референс (Xref) прямо в текущем чертеже. После подрезки и удаления элементов можно использовать
REFEDITдля возвращения в состояние, предшествующее подрезке. Чтобы восстановить элементы, откройте команду, выберите нужную ссылку и вносите необходимые изменения. - Отключение и повторное подключение Xref: В случае удаления элементов, после подрезки внешней ссылки можно отключить и затем снова подключить Xref через панель управления внешними ссылками (
XREF). После повторного подключения, элементы внешней ссылки будут восстановлены в исходном виде. - Использование команды «UNDO»: Если подрезка внешней ссылки произошла недавно, можно использовать команду

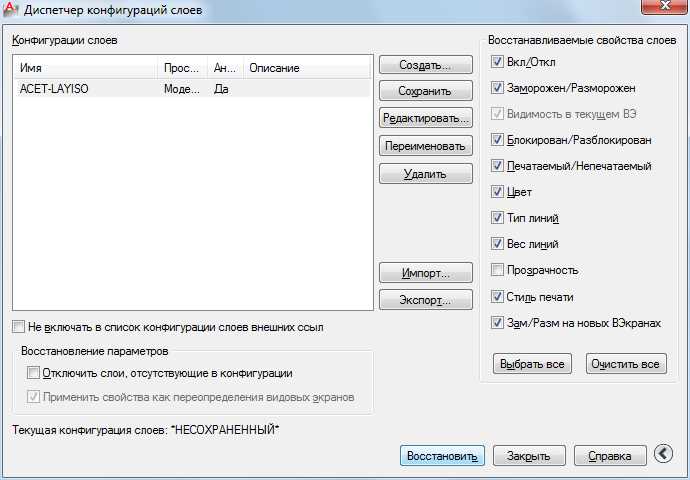

UNDOдля отмены последнего действия. Этот метод подходит, если изменения не были сохранены или выполнены в пределах одной сессии работы с файлом. - Восстановление через слой: Если элементы внешней ссылки были скрыты из-за изменений в слоях, проверьте настройки видимости слоёв. Восстановите видимость нужных слоёв с помощью команды
LAYER, чтобы вернуть скрытые элементы. - Редактирование исходного файла Xref: Если восстановить элементы не удается через текущий чертеж, откройте исходный файл внешней ссылки и произведите в нем необходимые корректировки. После сохранения файла Xref и его повторного подключения, изменения автоматически отразятся в текущем проекте.
Применение одного из этих методов позволит восстановить удалённые или скрытые элементы внешней ссылки после подрезки, что важно для корректной работы в проекте.
Как подрезать несколько внешних ссылок одновременно в Автокаде
Для подрезки нескольких внешних ссылок в Автокаде одновременно, используйте команду «XREF» для управления внешними ссылками и метод автоматизации с помощью «CLIP». Это позволяет обработать несколько объектов в одном процессе.
1. Откройте чертеж, содержащий внешние ссылки, с помощью команды «XREF» и выберите все необходимые ссылки. Выделите несколько файлов в области «Xref» или «Attach».
2. Перейдите в командную строку и введите команду «CLIP». Это активирует режим подрезки для выбранных объектов.
3. В появившемся диалоговом окне выберите опцию «Multiple» для работы с несколькими ссылками сразу. Вы сможете задать один общий контур подрезки, который будет применен ко всем выбранным ссылкам.
4. После этого задайте прямоугольный или полигональный контур для обрезки внешних ссылок. При необходимости, уточните область, в которой ссылки будут видны, и завершите процесс нажатием Enter.
5. Подтвердите изменения, и все внешние ссылки, которые вы выбрали, будут подрезаны согласно установленным параметрам.
Этот способ позволяет эффективно управлять несколькими внешними ссылками одновременно и исключать лишнюю информацию из чертежа, сохраняя важные детали.
Вопрос-ответ:
Как подрезать внешнюю ссылку в Автокаде?
Подрезка внешней ссылки в Автокаде может понадобиться, если нужно изменить видимость или масштаб внешнего чертежа. Чтобы подрезать ссылку, нужно использовать команду «XCLIP». Сначала выделите внешнюю ссылку, затем введите команду «XCLIP» в командной строке и выберите опцию «Определить область обрезки». После этого укажите прямоугольник или многоугольник, который будет ограничивать видимость внешней ссылки. Это позволяет точно настроить отображение данных в проекте, не меняя сам файл.
Как изменить область обрезки внешней ссылки в Автокаде?
Чтобы изменить область обрезки внешней ссылки в Автокаде, нужно сначала выбрать саму ссылку. Далее в командной строке используйте команду «XCLIP», после чего выберите опцию «Изменить область». Вы можете изменить форму обрезки, просто перетаскивая узлы обрезки или создавая новые границы, если необходимо. Также, если вам нужно изменить только один из углов или сторон обрезки, это можно сделать с помощью инструмента редактирования.
Можно ли подрезать несколько внешних ссылок одновременно в Автокаде?
Автокад не поддерживает одновременную подрезку нескольких внешних ссылок через одну команду, но можно вручную выбрать каждую ссылку по очереди и применить команду «XCLIP» для каждой. Это позволит подрезать каждую ссылку с нужными параметрами, хотя процесс может занять немного больше времени, если ссылок много.
Как удалить обрезку внешней ссылки в Автокаде?
Чтобы удалить обрезку внешней ссылки в Автокаде, нужно сначала выбрать эту ссылку, а затем в командной строке ввести команду «XCLIP». После этого выберите опцию «Удалить область обрезки». Это полностью уберет любые ограничения, наложенные на видимость внешней ссылки, и файл вернется в исходное состояние без обрезанных частей.
