Штатная система воздухозабора на УАЗ Патриот расположена достаточно низко – в районе правого крыла, что делает двигатель уязвимым при преодолении брода глубиной более 50 см. Для повышения водозащиты силового агрегата необходим шноркель – вынос воздухозаборника на уровень крыши. Это не только увеличивает глубину преодоления водных преград, но и снижает риск попадания пыли и грязи в фильтр при движении по бездорожью.
Выбор шноркеля зависит от года выпуска автомобиля: модели до 2014 года имеют отличия по форме крыла и конфигурации воздухозабора. Оптимальным вариантом считаются шноркели из ABS-пластика, так как они легче металлических и не подвержены коррозии. Распространённые модели – Safari и их аналоги от российских производителей. Установка требует сверления кузова, поэтому необходимо заранее разметить места креплений и подогнать элементы по месту, исключив люфты и перекосы.
Для работы потребуется электролобзик или дрель с коронкой диаметром 89–95 мм, герметик, заклёпки, шуруповёрт и набор ключей. Важно уплотнить соединения между шноркелем и штатной системой воздухозабора с помощью силиконовых манжет, чтобы исключить подсос воды. После установки необходимо протестировать герметичность – например, с помощью подачи воздуха из компрессора внутрь системы и наблюдения за возможными утечками мыльным раствором.
Правильно установленный шноркель не только защищает двигатель, но и служит дополнительным визуальным акцентом, подчёркивающим внедорожный потенциал УАЗа. При этом установка своими руками позволяет учесть индивидуальные особенности автомобиля и сэкономить на услугах сервисов.
Выбор подходящего шноркеля для модели УАЗ Патриот
Перед покупкой необходимо точно определить год выпуска автомобиля, так как геометрия переднего крыла и воздухозаборника отличается у моделей до и после рестайлинга 2014 года. Для УАЗ Патриот 2015+ требуется шноркель с учётом изменённой формы крыла и иной высоты установки воздухозаборника.
Рекомендуется выбирать шноркель, изготовленный из полиэтилена высокой плотности (HDPE). Этот материал устойчив к ультрафиолету, не боится низких температур и не деформируется при вибрациях. Оптимальный диаметр трубки – от 76 до 90 мм, чтобы не ограничивать подачу воздуха к двигателю.
Наиболее точную посадку обеспечивают модели, разработанные специально под УАЗ Патриот. Универсальные шноркели требуют доработки крыла, что увеличивает риск герметичных нарушений. Проверьте наличие всех монтажных элементов: шаблона сверловки, крепёжных болтов, хомутов, герметика и воздуховода к штатному фильтру.
Важно учитывать, с какой стороны капота расположен воздухозаборник. Для большинства версий УАЗ Патриот он размещён справа по ходу движения, поэтому шноркель должен монтироваться на правое крыло. При наличии допоборудования (силового бампера, расширителей арок) убедитесь в отсутствии конфликта по месту установки.
Проверенные производители: Safari Snorkel, Stalker 4×4, «Автодеталь 73». Эти бренды предлагают комплекты, адаптированные под российские условия эксплуатации и имеющие сертификаты соответствия.
Необходимые инструменты и материалы для установки
Шноркель, совместимый с УАЗ Патриот – оригинальный или аналог от проверенного производителя. Перед покупкой уточните модель двигателя и год выпуска автомобиля.
Корончатая пила по металлу диаметром 89–95 мм – для вырезания отверстия в крыле. Обязательно с острыми зубьями и центровочным сверлом.
Дрель с набором сверл диаметром от 4 до 10 мм – для крепежных отверстий и работы с пластиком.
Заклепочник – ручной или пневматический, если шноркель комплектуется заклепками. При отсутствии – замена на болтовое соединение с гайками.
Ключи и головки на 10, 12, 13 мм – для демонтажа локера, крепления воздухозаборника и патрубков.
Монтажный нож или канцелярский нож – для подгонки уплотнителей и удаления излишков герметика.
Герметик силиконовый автомобильный – для изоляции соединений. Подходит прозрачный или черный, стойкий к температуре и влаге.
Антикоррозийная грунтовка – аэрозоль или кистевая. Наносится на кромки отверстия в крыле перед установкой, предотвращает ржавчину.
Изолента или термостойкий скотч – для дополнительной герметизации воздуховодов и предотвращения трения о кузов.
Рулетка и маркер – для точной разметки мест крепления и выреза. Маркер должен хорошо держаться на металле.
Шкурка или напильник – для обработки краёв отверстия после сверления.
Рекомендуется заранее подготовить освещаемое рабочее место и иметь под рукой чистые тряпки для удаления стружки и остатков герметика.
Подготовка крыла и расчет точки врезки
Перед началом работ необходимо снять подкрылок и тщательно очистить внутреннюю поверхность крыла от грязи и антикоррозийного состава в предполагаемой зоне установки шноркеля. Это обеспечит точность разметки и предотвратит повреждение инструмента при сверлении.
Основная задача – точно определить место для отверстия под воздухозаборную трубу. На УАЗ Патриот оптимальной точкой считается участок крыла, расположенный на 5–7 см ниже линии капота и примерно на 10–12 см ближе к передней стойке относительно края двери. Это позволяет сохранить уклон шланга без перегибов и не нарушить конструкцию усилителя под крылом.
Для точной разметки следует приложить корпус шноркеля к наружной части крыла, совместив его с верхней стойкой лобового стекла, и отметить точки крепления. После этого определить центр основного отверстия, ориентируясь на посадочную часть воздухозаборника. Используйте малярный скотч для временной фиксации шноркеля и нанесения меток без повреждения ЛКП.
После подтверждения положения с внутренней стороны крыла убедитесь, что в месте сверления отсутствуют элементы электропроводки, усилители или штатные крепления. Только после этого можно приступать к сверлению направляющего отверстия, начиная с малого диаметра (3–4 мм), с последующим рассверливанием до нужного размера под диаметр фланца (обычно 89–90 мм).
Разметка и сверление отверстия под воздуховод
Перед началом разметки демонтируйте подкрылок и отогните шумоизоляцию моторного отсека со стороны установки шноркеля. Очистите поверхность крыла от грязи и обезжирьте участок, где будет производиться сверление.
Для точной разметки приложите корпус шноркеля к крылу, совмещая его с верхней кромкой стойки лобового стекла. Удерживая шноркель в нужном положении, с помощью маркера обозначьте точку под основной воздухозабор и крепежные отверстия. Рекомендуется использовать шаблон, идущий в комплекте, если он предусмотрен производителем.
- Центральное отверстие под воздуховод обычно сверлится коронкой диаметром 89–95 мм, в зависимости от модели шноркеля.
- Для крепежа необходимо просверлить отверстия под болты М6 или М8 – используйте сверло диаметром 6,5–8,5 мм.
- Перед сверлением убедитесь, что за крылом нет проводки, бачков и других элементов, которые могут быть повреждены.
Сначала сделайте направляющее отверстие тонким сверлом (2–3 мм) строго по центру разметки. Затем просверлите основное отверстие коронкой. Держите дрель под прямым углом к поверхности, чтобы избежать овальности. После сверления тщательно удалите стружку и обработайте края антикоррозийным составом или грунтом.
Все отверстия должны быть высверлены точно по разметке – несовпадение даже на 2–3 мм может затруднить установку и повлиять на герметичность соединения. После обработки отверстий можно переходить к установке воздуховода и герметизации соединений.

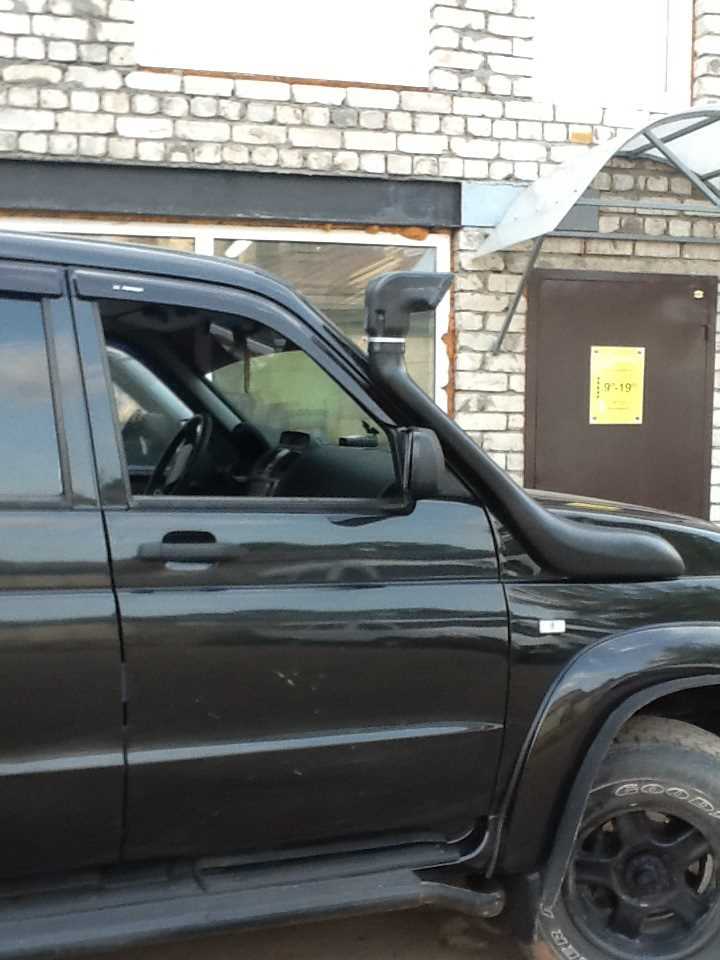

Установка воздухозаборника и герметизация стыков
После подготовки отверстия в крыле или стойке кузова необходимо установить корпус воздухозаборника. Используется комплектный шаблон или точная разметка по месту. Диаметр отверстия под патрубок должен соответствовать внешнему размеру фланца шноркеля, обычно 89–90 мм. При несовпадении размеров использовать кольцевые уплотнители или адаптеры из ПВХ-трубы соответствующего диаметра.
- Очистить место установки от грязи, обезжирить растворителем.
- Приложить корпус воздухозаборника к кузову, отметить точки крепления.
- Просверлить отверстия под шпильки, обработать края антикоррозийной грунтовкой.
- Установить корпус с применением термостойкого герметика (например, ABRO черный или Permatex Ultra Black) по всей плоскости прилегания фланца.
- Закрепить корпус болтами с уплотнительными шайбами, избегая перекоса.
Для соединения шноркеля с штатной системой впуска использовать армированный резиновый патрубок с двумя червячными хомутами. Рекомендуемый диаметр – 76 или 89 мм, в зависимости от модели двигателя. Патрубок должен иметь прямой участок не менее 50 мм на каждом конце для надежной фиксации.
Особое внимание – герметизации всех стыков:
- Промазать соединения патрубков внутри и снаружи силиконовым герметиком для авто, устойчивым к перепадам температуры.
- Проверить корпус воздушного фильтра – все стыки, включая дренажные отверстия, заглушить термоклеем или заклеить армированным скотчем.
- Места прохождения проводки через переборку обработать полиуретановым герметиком и зафиксировать гофру.
После завершения установки провести тест: закрыть воздухозаборник и запустить двигатель. При исправной герметизации мотор должен заглохнуть через 2–3 секунды. При отсутствии реакции выявлять и устранять подсос воздуха по контурам соединений.
Подключение шноркеля к воздушному фильтру
Для начала, нужно определиться с местом установки шноркеля. Он должен быть расположен так, чтобы воздухозаборник не попадал в области, где могут скапливаться грязь или вода. Обычно его размещают на крыше или на боковой части кузова, ближе к передней части автомобиля.
При подключении шноркеля к воздушному фильтру важно правильно подобрать диаметр трубки, который будет соответствовать внутреннему диаметру выходного патрубка фильтра. Для УАЗ Патриот это обычно 76 мм. Трубка должна быть изготовлена из качественного материала, устойчивого к механическим повреждениям и воздействию высоких температур.
Инструкция подключения:
1. Установите крепление шноркеля в выбранном месте. Для этого потребуется сверлить кузов. Используйте герметик для предотвращения попадания влаги внутрь кузова.
2. Подключите трубу шноркеля к патрубку воздушного фильтра. Обязательно используйте хомуты для фиксации трубки. Они должны быть надежно затянуты, чтобы избежать утечек воздуха.
3. На месте соединения с фильтром установите резиновую прокладку для обеспечения герметичности. Это предотвратит попадание пыли и влаги внутрь фильтра.
4. Проверьте систему на герметичность. Запустите двигатель и внимательно осмотрите соединения. В случае необходимости, подтяните хомуты или добавьте герметик.
Важно: При установке шноркеля следите за тем, чтобы не нарушить воздушный поток, иначе это может снизить эффективность работы двигателя.
Проверка герметичности всей системы
После установки шноркеля на УАЗ Патриот необходимо провести тщательную проверку герметичности всей системы. Это важный этап, чтобы убедиться в правильности сборки и отсутствии возможных протечек воздуха, воды или грязи в двигатель. Для выполнения проверки потребуются следующие инструменты: водяная пробка, манометр, изолента и тестовая жидкость (например, мыльный раствор).
Первым шагом является осмотр всех соединений шноркеля. Проверьте крепление труб, соединений и уплотнителей. Особенно важно проверить, чтобы не было зазоров между шноркелем и кузовом автомобиля, а также между трубой и фильтром. Если обнаружены какие-либо щели, их следует устранить, используя герметик, который выдерживает высокие температуры.
Затем проверьте манометром уровень давления в системе. Для этого можно использовать автомобильный компрессор с манометром, подключив его к одному из отверстий, через которое воздух подается в фильтр. Погрешность давления не должна превышать 5% от номинального значения. Если давление в системе отклоняется от нормы, следует дополнительно осмотреть соединения и проверить плотность шлангов.
Далее, для выявления утечек воздуха или воды, используйте водяную пробку. Поднимите машину и установите пробку на вход шноркеля, создавая давление в системе. Далее обрызгайте соединения мыльным раствором. Если на соединениях появляются пузыри, это свидетельствует о наличии утечек, которые нужно устранить заменой уплотнителей или подтяжкой креплений.
Последний шаг – проверка на попадание влаги или грязи в фильтр. Для этого можно установить систему под давлением воды, симулируя условия глубокого бродячего перехода. После этого откройте фильтр и осмотрите его на наличие следов воды или грязи. Если они присутствуют, возможно, требуется дополнительное уплотнение на стыке шноркеля и корпуса фильтра.
Проверка герметичности системы должна проводиться не только сразу после установки шноркеля, но и периодически в процессе эксплуатации, чтобы обеспечить надежную защиту двигателя от попадания воды и грязи.
Советы по обслуживанию шноркеля в полевых условиях
Шноркель на УАЗ Патриот – важный элемент, защищающий двигатель от попадания воды и грязи. Однако в условиях экстремальной эксплуатации требуется регулярное обслуживание для обеспечения его эффективной работы.
После каждой поездки в условиях высокой влажности или грязи рекомендуется проверять фильтр шноркеля. Он может забиваться, снижая эффективность системы подачи воздуха. Если фильтр загрязнён, его нужно либо промыть, либо заменить в зависимости от типа используемого фильтра. Использование фильтров с многоразовой конструкцией облегчает уход в полевых условиях, так как их можно очистить и снова использовать.
Регулярно проверяйте герметичность всех соединений. Особое внимание уделите месту соединения шноркеля с воздухозаборником. Песок или грязь, попавшие в этот участок, могут нарушить герметичность, что приведёт к потере эффективности работы шноркеля. Если замечены трещины или повреждения, их необходимо устранить на месте с помощью герметика или специализированной ленты.
Важным моментом является контроль за состоянием трубки вентиляции и подводящих элементов. При длительных поездках через водные преграды или грязевые участки возможно накопление грязи в трубках. Рекомендуется периодически осматривать все трубопроводы и очищать их от загрязнений с помощью щёток или воздуха. Это поможет избежать засоров и потери мощности двигателя.
Если шноркель использовался в условиях сильных дождей или водоёмов, рекомендуется после таких поездок проверять его внутреннюю поверхность на наличие следов воды или влаги. Иногда даже минимальное количество влаги может повлиять на работу системы, особенно в холодное время года, когда вода может замёрзнуть и повредить элементы конструкции.
При длительном пребывании на бездорожье, если есть возможность, очищайте внешний кожух шноркеля от накопившейся грязи. Это не только улучшает его вид, но и предотвращает накопление лишней массы, что может привести к повреждениям в процессе движения.
Вопрос-ответ:
Как установить шноркель на УАЗ Патриот своими руками?
Установка шноркеля на УАЗ Патриот начинается с выбора подходящей модели шноркеля, которая подходит для данного автомобиля. После этого нужно подготовить инструменты: дрель, сверла, болты, гайки, резинки, герметик. Основной этап работы заключается в точном сверлении отверстий для шноркеля в кузове и под капотом. Также важно установить трубу воздухозабора и подключить её к системе подачи воздуха. Убедитесь, что все элементы хорошо закреплены и герметично закрыты, чтобы избежать попадания воды или пыли в двигатель.
Какие инструменты понадобятся для установки шноркеля на УАЗ Патриот?
Для установки шноркеля вам потребуются следующие инструменты: дрель, набор сверл для металла, болты и гайки для крепления, а также резинки и герметик для создания герметичных соединений. Важно иметь также рулетку или линейку, чтобы правильно отметить места для сверления, и уровень для точной установки шноркеля на кузове.
Можно ли установить шноркель на УАЗ Патриот без помощи специалистов?
Да, установка шноркеля на УАЗ Патриот вполне реальна своими руками, если у вас есть минимальные навыки работы с инструментами и точность. Главное — не спешить, тщательно следить за каждым этапом установки, чтобы избежать ошибок при сверлении или монтаже. Убедитесь, что все соединения герметичны, а шноркель правильно установлен, чтобы избежать проблем в будущем. Но если есть сомнения, лучше обратиться за помощью к специалистам.
Как правильно выбрать шноркель для УАЗ Патриот?
При выборе шноркеля для УАЗ Патриот стоит обратить внимание на несколько факторов. В первую очередь — на модель, которая подходит для вашего года выпуска и комплектации автомобиля. Также важно учесть материал шноркеля — пластиковый или металлический, в зависимости от условий эксплуатации. Пластиковые шноркели легче и дешевле, но менее прочные. Металлические шноркели, как правило, более устойчивы к повреждениям, но и стоят дороже. Подберите также модель с качественной фильтрацией, чтобы обеспечить чистоту воздуха для двигателя.
