Карданный вал УАЗ – важная деталь трансмиссии, обеспечивающая передачу крутящего момента от коробки передач к заднему мосту. Однако в некоторых случаях, например, при установке лифтованных подвесок или изменении геометрии кузова, требуется укоротить кардан для соблюдения правильной геометрии углов наклона и обеспечения нормальной работы трансмиссии. Укоротить кардан УАЗ своими руками вполне возможно, если следовать определённой последовательности действий и соблюдать точность.
Первый этап – снятие кардана с автомобиля. Для этого потребуется домкрат для поднятия автомобиля, а также ключи для откручивания болтов и креплений. Обратите внимание на момент, что при снятии кардана нужно аккуратно отметить расположение деталей, чтобы избежать проблем при сборке.
Второй этап – измерение и разметка. Определите необходимую длину, которую нужно укоротить. Для этого измерьте расстояние между фланцами, а также уточните параметры карданного вала, исходя из предполагаемой длины. Важно учитывать возможные допуски и ошибки, которые могут повлиять на работу трансмиссии после установки укороченного вала.
Третий этап – обрезка и сварка. Для обрезки используйте болгарку с диском по металлу, а для сварки – специализированный аппарат для работы с углеродистой сталью. Важно соблюдать технику безопасности и не забывать о необходимости точно выровнять элементы для предотвращения дисбаланса карданного вала после сварки.
Укорочение кардана требует внимательности и точности, так как даже небольшие отклонения могут повлиять на работу всего автомобиля. Следуя этим рекомендациям, вы сможете качественно и безопасно выполнить работу по укорочению кардана УАЗ своими руками.
Подготовка инструментов и материалов для укорочения кардана
Для укорочения кардана УАЗ потребуется набор специализированных инструментов и материалов, которые обеспечат точность работы и безопасность. В первую очередь, необходимо подготовить:
1. Дисковая пила или болгарка – для аккуратного среза карданного вала. Болгарка с диаметром диска 125 мм или 150 мм подойдет для большинства моделей. Важно использовать диск для металла с хорошей режущей способностью, чтобы избежать перегрева и повреждения материала.
2. Станок для точной обрезки (опционально) – если есть доступ к более высокотехнологичному оборудованию, использование станка для точной резки позволит сделать срез более аккуратным и уменьшить шанс на перекос или повреждения. Это может быть особенно полезно при работе с более жесткими металлами.
3. Ключи и гаечные ключи – для снятия кардана с автомобиля. Важно иметь комплект различных ключей, чтобы быстро и без повреждений открутить все соединения.
4. Метки для разметки – чтобы сохранить точную геометрию вала после укорочения, используйте маркер или краску для четкой разметки с обеих сторон. Это особенно важно при укорочении только части вала, чтобы избежать несоосности после сборки.
5. Сварочный аппарат – для приваривания новых частей, если этого требует конструкция кардана. Используйте полуавтомат или инверторный сварочный аппарат с подходящим электродом для сварки стали.
6. Металлический штифт или стопорный винт – для закрепления части вала после сварки или стыковки, чтобы избежать ослабления соединения в процессе эксплуатации.
7. Приспособления для фиксации – станок или тиски для надежной фиксации кардана во время работы. Это гарантирует стабильность и точность при выполнении обрезки и сварки.
8. Защитные средства – перчатки, защитные очки, респиратор и спецодежда. При работе с болгаркой и сварочным аппаратом важно обеспечить полную защиту от искр и горячих частиц.
9. Смазка или паста для резьбы – рекомендуется использовать для предотвращения повреждения резьбы при обратной сборке кардана. Это также облегчит процесс демонтажа в случае необходимости.
Перед началом работ убедитесь, что все инструменты в хорошем состоянии, а материалы – соответствуют требуемым стандартам. Это обеспечит не только качество, но и безопасность при укорочении кардана.
Как снять карданный вал с УАЗ для модификации
Перед снятием карданного вала с УАЗ убедитесь, что автомобиль стоит на ровной поверхности, задние колеса заблокированы, а трансмиссия находится в нейтральном положении. Для выполнения работы понадобится набор инструментов: ключи, головки, домкрат и подставки для надежности.
1. Поднимите заднюю часть автомобиля с помощью домкрата и установите подставки под мост, чтобы обеспечить безопасность. Прокачайте подвеску, чтобы облегчить доступ к карданному валу.
2. Найдите места крепления кардана к мосту и трансмиссии. На УАЗ карданный вал крепится через крестовины с помощью болтов с гайками. Используйте головку нужного размера и открутите болты, начиная с соединения к мосту.
3. Отсоедините кардан от моста и аккуратно вытащите его из крестовины. Если вал зажат, слегка подколите его с помощью молотка по оси вращения, чтобы ослабить соединение.
4. Далее открутите болты, которые крепят карданный вал к коробке передач. Это обычно требует других размеров головок или ключей. Важно не повредить резьбу, поэтому действуйте осторожно.
5. Извлеките кардан из автомобиля. Для удобства работы и предотвращения повреждения деталей, желательно приподнять вал с помощью помощника или использовать домкрат для выемки вала из машины.
6. Проверьте все детали на наличие повреждений или износа перед модификацией. Оцените состояние крестовин, подшипников и защитных кожухов. Если требуется, замените поврежденные элементы перед дальнейшей работой с валом.
После того как карданный вал снят, приступайте к его укорочению или другим модификациям в зависимости от ваших целей.

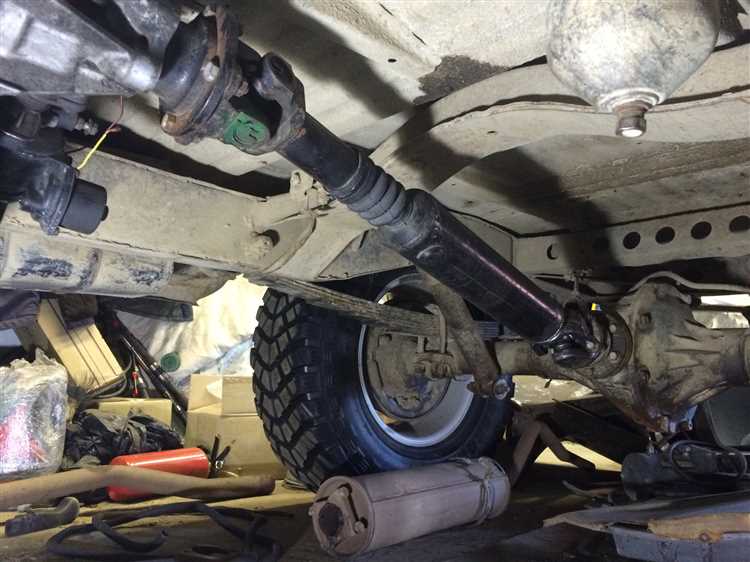

Пошаговое измерение длины кардана для точного укорочения
Для точного укорочения карданного вала необходимо правильно измерить его длину. Следует учитывать все параметры, которые могут повлиять на работу узла, чтобы избежать ошибок при обрезке и обеспечить корректную установку.
1. Снимите кардан с автомобиля, зафиксировав его в горизонтальном положении. Это исключит искажения измерений, вызванные нагрузкой на вал.
2. Определите точку отсчета. Это должно быть место, где вал соединяется с фланцем или шлицами. Важно выбрать точку, которая будет использоваться как основная для всех дальнейших измерений.
3. Измерьте длину вала с точностью до миллиметра, используя рулетку или штангенциркуль. Для более точных измерений используйте лазерные или электронные измерительные инструменты.
4. После этого определите, на сколько сантиметров необходимо укоротить вал. Для этого учитывайте требуемую длину после укорочения, а также зазор, который должен оставаться для обеспечения свободного хода кардана.
5. Проверьте расстояние между фланцами после установки кардана в рабочее положение. Правильная длина вала должна исключать контакт с кузовом или другими частями автомобиля при движении.
6. Повторно измерьте полученную длину после укорочения, чтобы убедиться в точности работы. После укорочения обязательно отшлифуйте края, чтобы избежать возможных повреждений в процессе эксплуатации.

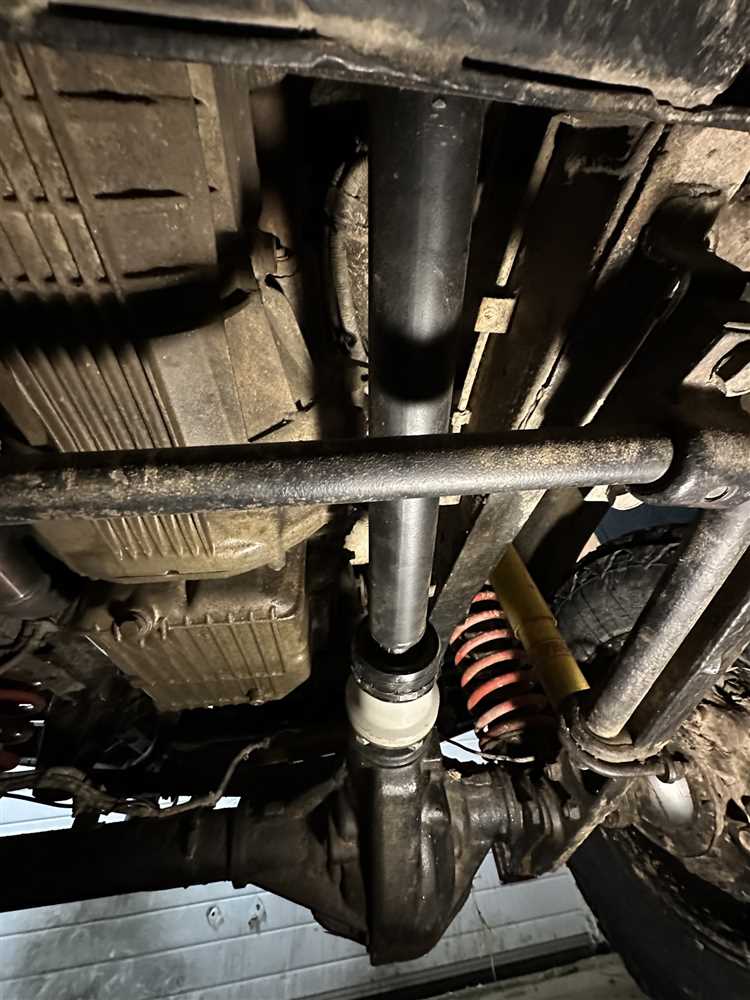

Как правильно обрезать и обработать карданный вал
Для правильного обрезания карданного вала необходимо соблюдать точность на каждом этапе, чтобы избежать вибраций и других проблем в процессе эксплуатации автомобиля. Важно тщательно подготовиться, используя необходимые инструменты и соблюдая технику безопасности.
Перед началом работы снимите кардан с автомобиля. Убедитесь, что вал установлен на ровной поверхности, чтобы избежать искажений при обрезке. Используйте специальные зажимы, чтобы фиксировать его в процессе работы.
Для обрезки кардана используйте профессиональные инструменты, такие как болгарку с алмазным диском или ножовку по металлу. Для точности можно размечать место обрезки маркером или с помощью шаблона. Рекомендуется оставлять небольшое количество материала на конце вала, чтобы в дальнейшем можно было провести дополнительную обработку.
После обрезки необходимо снять заусенцы с помощью шлифовального круга или напильника. Это важно, чтобы избежать повреждений сальников и других деталей трансмиссии. Обработка края должна быть выполнена аккуратно, чтобы не образовались трещины.
Необходимо также проверить геометрические параметры обрезанного вала. Используйте штангенциркуль для измерения диаметра и длины. Вал должен быть идеально ровным по длине и диаметру, иначе возникнут проблемы с балансировкой.
После обрезки и обработки карданного вала выполните его балансировку. Это можно сделать с помощью специализированного оборудования или вручную, закрепив вал на двух опорах и проверив его вращение на предмет вибраций. При обнаружении дисбаланса вала его необходимо доработать, добавив или удалив материал с одной из сторон.
Установка подшипников и сальников после укорочения
После укорочения кардана УАЗ важно правильно установить подшипники и сальники для обеспечения долговечности и нормальной работы трансмиссии. Сначала проверяется состояние подшипников. Если они изношены, их необходимо заменить на новые. Для этого нужно снять старые подшипники с обеих сторон карданного вала, аккуратно выбив их с помощью оправки и молотка.
Перед установкой новых подшипников и сальников очистите посадочные места от грязи и старой смазки. Использование чистой и качественной смазки критично для правильной работы компонентов. Наносите смазку равномерно по всей поверхности подшипника и сальника. При установке подшипников убедитесь, что они сидят на своих местах без зазоров. Для этого можно использовать специальный пресс для подшипников.
Установка сальников требует особой точности. Сальники должны быть установлены с правильной ориентацией, чтобы избежать утечек масла. Обратите внимание на их размер, они должны соответствовать диаметру посадочного места. При установке сальников используйте специальный инструмент для их запрессовки, чтобы не повредить резиновую часть.
После установки подшипников и сальников проверьте вращение карданного вала. Оно должно быть плавным, без люфтов и излишнего сопротивления. Если вал не вращается свободно, возможно, установлены неправильные компоненты или они были установлены с ошибками.
Завершающим шагом является установка крышек и защита всех компонентов от попадания влаги и грязи. После завершения всех работ проведите тестирование в условиях реальной эксплуатации, чтобы удостовериться в надежности работы кардана.

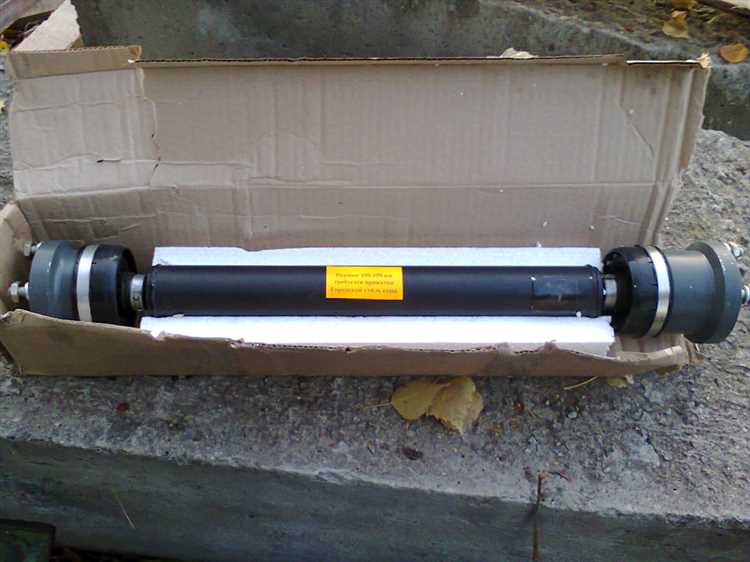

Как собрать и установить укороченный кардан на УАЗ
Перед тем как приступить к сборке и установке укороченного кардана на УАЗ, убедитесь, что у вас есть все необходимые инструменты и запчасти. Для работы потребуются: токарный станок или болгарка, сварочный аппарат, шлифовальная машинка, а также запасные детали для ремонта (пыльники, крестовины и т.д.).
Процесс сборки укороченного кардана включает несколько основных этапов:
- Снятие старого кардана: Сначала открутите крепежи карданного вала с обоих концов и аккуратно снимите его с автомобиля.
- Измерения: Для точного укорочения кардана нужно точно измерить расстояние, на которое необходимо сократить вал. Сделайте это, учитывая изменения в геометрии подвески после установки укороченной детали.
- Резка кардана: С помощью болгарки или токарного станка аккуратно отрежьте лишнюю часть кардана, оставив нужную длину. Убедитесь, что срез ровный и точный.
- Подготовка соединений: После резки, при необходимости, обработайте края среза шлифовальной машинкой, чтобы устранить заусенцы и предотвратить повреждения в процессе установки.
- Установка крестовины: Установите новую крестовину в вал, аккуратно подогнув ее на место. Проверьте, чтобы она сидела без люфта и работала свободно.
- Сварка: Если необходимо, приварите обрезанные части кардана. Важно, чтобы сварка была выполнена качественно, без перегрева и дефектов.
- Сборка кардана: Соберите вал, установив все элементы на свои места. Убедитесь, что крестовина и пыльники не имеют повреждений, а все соединения затянуты по нормативу.
- Установка на автомобиль: Установите укороченный кардан на место, предварительно убедившись, что все крепления и соединения надежно зафиксированы. Затяните болты с нужным усилием и проверьте движение кардана вручную.
После установки кардана проведите тест-драйв автомобиля на небольшой скорости, чтобы убедиться в корректной работе укороченной детали. Обратите внимание на отсутствие вибраций или необычных звуков.

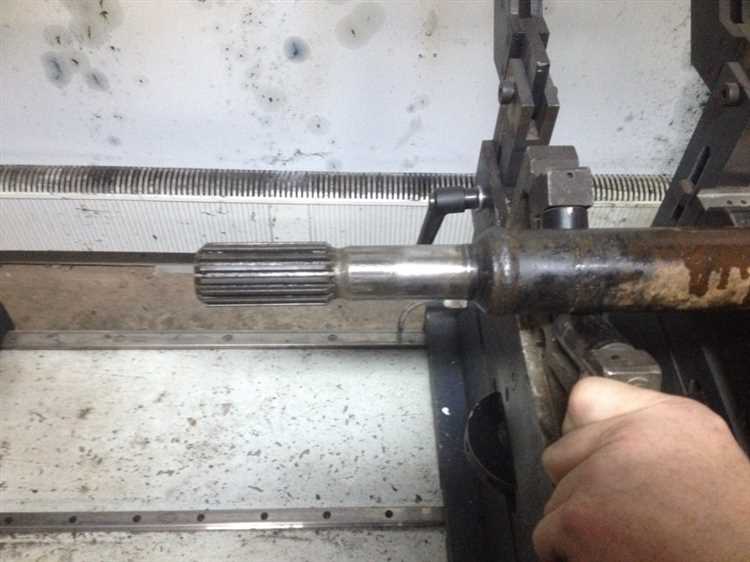

Проверка работы укороченного кардана и тест-драйв
После укорочения карданного вала УАЗ необходимо тщательно проверить его работоспособность. Это поможет выявить возможные проблемы и убедиться, что модификация была выполнена корректно.
Первоначально, перед установкой укороченного кардана, стоит убедиться в отсутствии видимых дефектов: трещин, изгибов или других механических повреждений. Установив вал, проверьте его осевое положение и убедитесь, что он не перекошен, а фланцы правильно закреплены.
После монтажа кардана на место, начните с запуска двигателя и медленного прокачивания трансмиссии. Это позволяет выявить наличие ненормальных вибраций или посторонних звуков. Важно проверить, нет ли излишнего шума или стуков, особенно на низких оборотах.
Тест-драйв должен начинаться с плавного старта на низкой скорости. Прислушивайтесь к работе трансмиссии: любые рывки или скачки могут сигнализировать о несоосности укороченного кардана. В процессе движения стоит несколько раз ускориться и затормозить, чтобы проверить, как вал реагирует на изменения нагрузки.
Особое внимание стоит уделить плавности работы при поворотах. Если при поворотах возникают стуки или тряска, возможно, укороченный кардан был неправильно установлен или требует дополнительной настройки.
Кроме того, необходимо проверить температурные изменения. После нескольких километров пробега, дайте карданному валу остыть и внимательно осмотрите его. Перегрев может свидетельствовать о неправильной установке или несоосности.
По завершении тест-драйва важно убедиться, что укороченный кардан не вызывает чрезмерного износа других деталей трансмиссии. Если после нескольких проверок обнаружены проблемы, рекомендуется обратиться к специалисту для корректировки установки или точной диагностики.
Вопрос-ответ:
Что нужно для того, чтобы укоротить кардан УАЗ своими руками?
Для укорочения карданного вала на УАЗ потребуется несколько инструментов: сварочный аппарат, болгарка, измерительный инструмент для точных замеров, а также, возможно, дополнительные детали для исправления длины вала. Важно точно измерить нужную длину, чтобы избежать ошибок при работе. Рекомендуется также использовать приспособления для выравнивания и удержания валов в процессе сварки и резки.
Как правильно измерить длину кардана перед его укорочением?
Перед тем как укоротить кардан, нужно тщательно измерить его длину. Для этого снимите вал с автомобиля и выровняйте его на ровной поверхности. Используйте рулетку или штангенциркуль для точных замеров. Не забудьте учесть зазор, который должен быть между корпусом вала и фланцем при установке на автомобиль. Это поможет избежать проблем при сборке в дальнейшем.
Нужно ли сваривать кардан после его укорочения, или можно просто нарезать новые отверстия для болтов?
Обычно для надежного соединения после укорочения карданного вала требуется сварка, так как она обеспечит прочность и безопасность соединения. Нарезание новых отверстий может быть временным решением, но сварка гарантирует долговечность и отсутствие люфтов в соединении, что особенно важно для автомобилей, которые подвергаются высокой нагрузке на трансмиссию.
Какие ошибки чаще всего совершают при укорочении кардана на УАЗ?
Одной из самых распространенных ошибок является неточное измерение длины вала, что может привести к проблемам при установке или даже повреждениям трансмиссии. Также важно не допустить перегрева материала при сварке, так как это может повлиять на его прочность. Еще одной распространенной ошибкой является использование низкокачественного оборудования или неподготовленных деталей, что может привести к ненадежности соединения в будущем.
Какие могут быть последствия, если неправильно укоротить кардан на УАЗ?
Неправильно укороченный кардан может вызвать несколько проблем: люфт в соединениях, повышенный износ подшипников и других частей трансмиссии, а также уменьшение общей надежности автомобиля. В худшем случае это может привести к поломке трансмиссии или других важных узлов автомобиля. Поэтому важно тщательно соблюдать все параметры при укорочении и установке кардана.
Как правильно укоротить кардан на УАЗ своими руками?
Чтобы укоротить кардан на УАЗ, необходимо снять его с автомобиля и разобрать. Сначала отсоедините крестовины и с помощью угловой шлифмашины или болгарки отрежьте лишнюю часть. После этого потребуется точно подогнать длину, чтобы обе части соединялись на необходимом расстоянии. Затем нужно сварить соединение и установить крестовины на место. Очень важно, чтобы сварка была выполнена качественно и не нарушала геометрию кардана, иначе это приведет к его неправильной работе и быстрому износу.
Какие инструменты нужны для укорочения кардана на УАЗ?
Для того чтобы укоротить кардан на УАЗ, вам понадобятся несколько инструментов. Во-первых, вам потребуется угловая шлифмашина (болгарка) для отрезания лишней части. Во-вторых, необходимы сварочные аппараты для скрепления частей кардана. Также потребуется набор ключей и, возможно, молоток для снятия крестовин. Не забудьте о средствах защиты: перчатках и защитных очках, так как работа с болгаркой и сваркой требует осторожности. Дополнительно, полезным будет иметь под рукой метки для точного измерения и разметки.
