Как разобрать поворотный кулак на уаз буханка

Поворотный кулак УАЗ Буханка – ключевой элемент передней подвески и рулевого управления. Его исправное состояние критически важно для устойчивости автомобиля, точности управления и равномерного износа шин. Разборка этого узла требуется при появлении люфта, утечке смазки или плановом обслуживании шкворневого механизма.

Перед началом работ необходимо подготовить подкатной домкрат, набор головок и ключей, съёмник шкворней, вороток, монтажку и специальную смазку типа Литол-24. Автомобиль устанавливается на ровную поверхность, под переднюю балку подставляются надёжные опоры, колёса фиксируются противооткатными упорами.

Разборка начинается с демонтажа колеса и тормозного барабана. Далее отсоединяется рулевая тяга, снимается ступица с тормозным щитом. Особое внимание следует уделить состоянию сальников, подшипников и уплотнителей: изношенные элементы обязательно заменяются. При извлечении шкворней важно не допустить повреждения посадочных мест в поворотном кулаке и поворотной цапфе.

Во время разборки желательно зафиксировать положение регулировочных шайб, чтобы упростить обратную сборку с нужным натягом. Также рекомендуется проверить состояние шлицев кардана переднего моста, чтобы исключить биение и вибрации при движении.

Данный процесс требует аккуратности, базовых навыков слесарных работ и соблюдения последовательности. От правильности выполнения всех этапов напрямую зависит безопасность движения и ресурс передней подвески.

Как подготовить УАЗ Буханка к разбору поворотного кулака

Перед началом работ необходимо установить автомобиль на ровную горизонтальную поверхность и зафиксировать колеса противооткатными упорами. Использовать домкрат минимум 3 тонны с обязательной подставкой под мост, чтобы исключить проседание автомобиля при снятии ступицы.

Снять передние колеса. Очистить область поворотного кулака и ступицы металлической щеткой и обезжирить растворителем. Это предотвратит попадание грязи внутрь узлов при демонтаже.

Слить масло из переднего моста через сливную пробку. При необходимости заменить уплотнительное кольцо пробки, если оно деформировано или изношено.

Отсоединить рулевой наконечник от сошки поворотного кулака с помощью съемника. Избегать ударов молотком по наконечнику – возможна деформация резьбы или шарнира.

Отвернуть гайки крепления шкворней, фиксирующих кулак к цапфе. Предварительно обработать резьбовые соединения проникающей смазкой и дать выстояться 10–15 минут, особенно при наличии следов коррозии.

Снять тормозной барабан и колодки. Проверить целостность тормозного шланга. При наличии трещин или вздутий – заменить до дальнейших работ.

Удалить грязезащитный кожух с поворотного кулака. Осмотреть его на предмет деформаций или сколов. Поврежденные кожухи не восстанавливаются, только замена.

Все снятые детали укладывать на чистую ткань или в контейнеры по группам. Не смешивать гайки и шайбы с разных узлов – это усложнит обратную сборку и может привести к ошибкам.

Инструменты и расходники, необходимые для разборки кулака

Перед началом работ необходимо подготовить полный набор инструментов и расходных материалов, чтобы избежать простоев и повреждений узлов.

• Набор головок и вороток: предпочтительно с трещоткой и удлинителями. Основные размеры – 17, 19, 22 и 24 мм.
• Ключи рожковые и накидные: размеры 10–24 мм. Особенно важны для работы в ограниченном пространстве.
• Съемник шаровых опор: без него сложно извлечь палец шкворня без повреждений.
• Молоток и добойник: для аккуратного выбивания шкворней и пальцев рулевых тяг. Подходящий вес – 500–800 г.
• Монтажка или монтировка: для демонтажа закисших элементов и создания усилия при снятии узлов.
• Ударная отвертка: прикипевшие винты хомутов и крышек шкворней часто не откручиваются обычной отверткой.
• Торцевая отвертка с набором бит: нужны для винтов крепления крышек и шкворней (обычно крестообразные или шестигранные).
• Медная щетка и очиститель тормозов: удаление загрязнений перед сборкой и визуальный контроль износа деталей.
• Домкрат и надежные опоры: обязательны для безопасного вывешивания моста. Не использовать только домкрат!
• Контейнер для слива смазки: с поворотного кулака часто вытекает отработанная смазка при снятии крышки.

Из расходников следует подготовить:

• Новый сальник шкворня и манжета полуоси: при разборке их износ почти гарантирован.
• Графитовая или шрусовая смазка: для заполнения кулака при сборке. Не применять литол!
• Шайбы регулировочные шкворней: устанавливаются заново при каждой сборке для выставления преднатяга.
• Прокладки крышек шкворней: нередко рвутся при демонтаже, поэтому необходим запас.
• Очиститель резьбы и резьбовой фиксатор: предотвращают самопроизвольное откручивание при эксплуатации.

Как снять колесо, ступицу и тормозной барабан без повреждений

1. Подготовка: Зафиксируйте автомобиль на ровной поверхности. Установите противооткатные упоры под задние колёса. Поддомкратьте переднюю часть так, чтобы колесо свободно вращалось. Подставьте надёжную страховочную опору под раму.

2. Снятие колеса: Ослабьте гайки крепления колеса на пол-оборота до подъёма. После подъёма полностью открутите и аккуратно снимите колесо. Храните гайки в чистом месте во избежание загрязнения резьбы.

3. Демонтаж ступицы: Снимите колпак с оси, аккуратно поддев его тонкой отвёрткой. Выкрутите шплинт ступичной гайки, затем стопорную шайбу. Используйте головку на 36 или 38 мм (в зависимости от исполнения) с удлинителем. Ослабляйте гайку плавно, удерживая ступицу. При снятии придерживайте наружный подшипник – он может выпасть. Уберите подшипник и аккуратно стяните ступицу с оси, стараясь не повредить сальник.

4. Снятие тормозного барабана: Если барабан не сходит свободно, проверьте наличие прикипевших участков. Ослабьте регулировочные эксцентрики через смотровые отверстия на щите. Постучите по торцу барабана медной киянкой, двигаясь по окружности. Не бейте по посадочной плоскости. При необходимости используйте съёмник, прикручивая его к штатным отверстиям в барабане. После демонтажа осмотрите барабан на предмет трещин и задиров.

Важно: При обратной сборке смазывайте подшипники только чистой высокотемпературной смазкой. Не применяйте силу при посадке деталей – это признак неправильной установки.

Порядок демонтажа шкворней и фиксаторов

Перед началом работ зафиксировать переднюю часть автомобиля на надёжных опорах. Демонтаж шкворней производится только после полного снятия поворотного кулака с балки моста.

Сначала извлекаются стопорные пластины. Для этого необходимо выкрутить четыре болта крепления с каждой стороны. Если болты прикипели, использовать проникающую смазку и аккуратно постучать по головке бронзовым молотком, избегая срыва резьбы.

После удаления пластин извлечь фиксаторы шкворней. На большинстве модификаций УАЗ используются конические фиксирующие втулки. Их удобно выбивать латунным выколотком через отверстие в кулаке. Действовать нужно строго по оси, не допуская перекоса.

Затем выкручиваются шкворни. Нижний и верхний шкворни имеют разную длину и могут отличаться по шагу резьбы. Запомнить расположение каждого. Если шкворень не идёт, применять только механический съёмник. Использование зубила или ударных методов недопустимо – можно повредить посадочное гнездо в кулаке.

После снятия шкворней проверить состояние игольчатых подшипников и бронзовых втулок. Износ более 0,1 мм требует обязательной замены. Убедиться, что смазочные каналы не забиты – продувка сжатым воздухом обязательна перед сборкой.

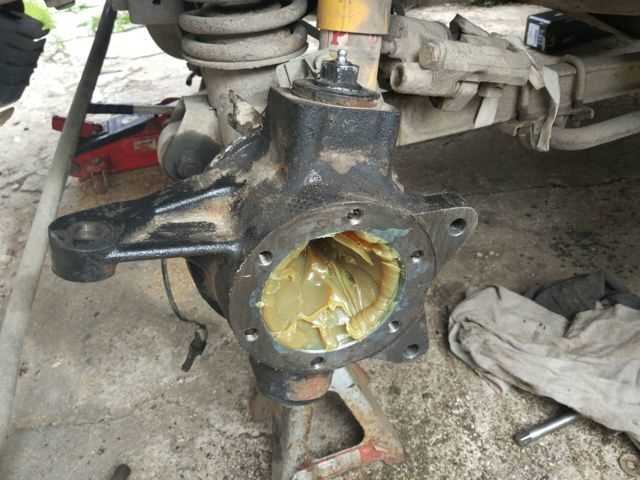

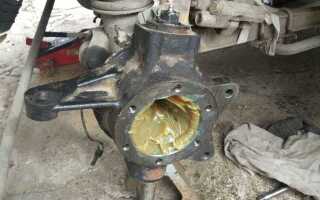

Как извлечь поворотный кулак из балки переднего моста

Перед началом работ автомобиль необходимо установить на ровную площадку, зафиксировать ручным тормозом и поддомкратить переднюю часть. Снимите колесо и тормозной барабан. Отсоедините рулевые тяги от поворотного кулака, используя съемник, чтобы избежать повреждения пыльников шарниров.

Демонтируйте шкворни. Для этого открутите крепежные болты верхнего и нижнего шкворней. При наличии следов закисания обработайте соединения проникающей смазкой и дайте впитаться 10–15 минут. Извлеките шкворни с помощью молотка и выколотки, двигаясь строго по оси, чтобы не повредить посадочные отверстия.

Снимите стопорные шайбы и опорные подшипники. Обратите внимание на состояние сепараторов и шариков – при наличии раковин, зазубрин или износа подшипники подлежат замене.

Ослабьте и выверните крепления шкворневых крышек. Поворачивая кулак влево и вправо, аккуратно извлеките его из проушины балки. При заедании не применяйте избыточное усилие – вероятна деформация посадочного места. Используйте деревянную киянку для легких ударов по корпусу кулака снаружи.

После снятия кулака осмотрите проушины балки на наличие овальности, трещин и следов износа. При необходимости восстановите геометрию фрезеровкой или замените балку. Перед обратной установкой очистите посадочные поверхности от загрязнений и остатков старой смазки.

Очистка и дефектовка элементов поворотного кулака

Первоначально необходимо удалить все загрязнения с внешней поверхности кулака. Для этого используйте растворители, такие как керосин или специальные очистители для металлических поверхностей. Применяйте щетки с жестким ворсом или металлические скребки для удаления стойких загрязнений, таких как грязь и ржа. После этого тщательно промойте детали теплой водой с мылом и высушите их.

Для дефектовки элементов поворотного кулака следуйте следующему алгоритму:

1. Визуальный осмотр: Проверьте поверхность кулака на наличие трещин, сколов и деформаций. Особенно важны места, где происходит контакт с другими элементами подвески. Небольшие повреждения можно устранить с помощью полировки, но если обнаружены серьезные дефекты (например, трещины), деталь подлежит замене.
2. Проверка подшипников: Разберите узлы подшипников и проверьте их на свободный ход и наличие люфта. Подшипники, имеющие признаки износа или люфт, подлежат замене. Прокачайте подшипники смазкой и убедитесь в отсутствии звуков трения.
3. Проверка на износ: Внимательно осмотрите места посадки элементов, таких как ступицы или направляющие. Износ этих поверхностей может привести к ухудшению работы кулака и другим повреждениям. В случае износа замените детали или выполните их восстановление методом расточки.
4. Проверка геометрии: Для точной диагностики используйте штангенциркуль или микрометр для замера основных геометрических параметров кулака. Измерьте толщину и диаметр всех посадочных мест. Если отклонения превышают допустимые значения, деталь подлежит замене.
5. Проверка на коррозию: Обратите внимание на элементы, подверженные коррозии, особенно в местах контакта с влагой. Если коррозия незначительная, ее можно удалить с помощью шлифовки или пескоструйной обработки. В противном случае деталь нуждается в замене.

Для выполнения дефектовки лучше всего использовать специальное оборудование, такое как дефектоскопы, для обнаружения скрытых трещин или повреждений, которые не видны невооруженным глазом.

После завершения дефектовки все элементы кулака, соответствующие стандартам, должны быть тщательно промазаны высококачественной смазкой и собраны в обратном порядке. Не забудьте проверить работу всех узлов и соединений после сборки.

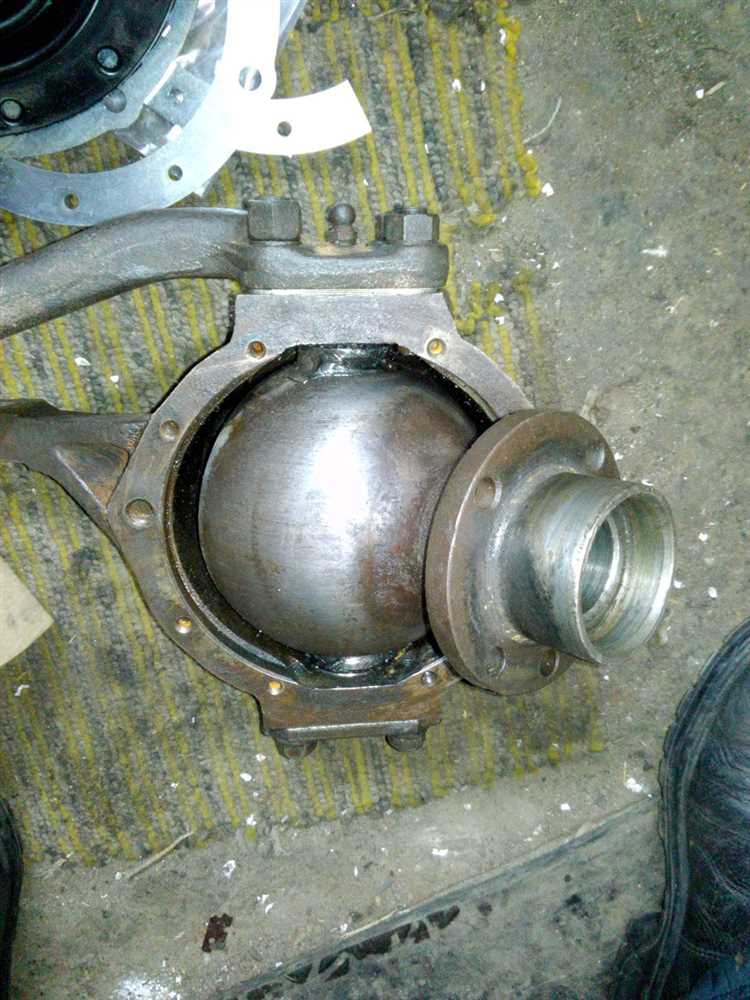

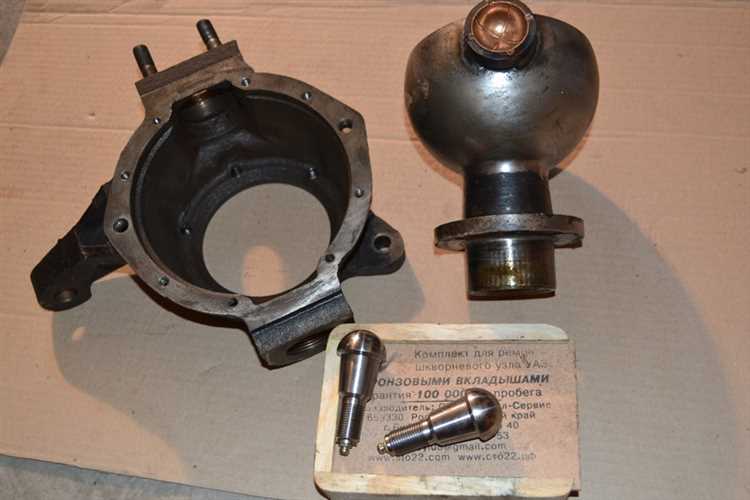

Какие детали подлежат замене при сборке поворотного кулака

При сборке поворотного кулака УАЗ Буханка необходимо заменить несколько ключевых деталей для обеспечения надежной работы подвески и предотвращения быстрого износа. Эти детали включают:

1. Подшипники поворотного кулака. Подшипники подвержены сильным нагрузкам и часто изнашиваются. Рекомендуется использовать качественные комплектующие, предпочтительно с герметичной защитой от пыли и влаги, что повысит срок их службы.

2. Сальники и уплотнительные кольца. Сальники защищают подшипники от загрязнений и утечек смазки. При их замене важно проверить посадочные места, чтобы избежать протечек. Использование оригинальных или высококачественных аналогов гарантирует долгосрочную эксплуатацию.

3. Шаровые опоры. Шаровая опора обеспечивает движение в верхней части подвески. С течением времени они могут разваливаться, что приведет к ухудшению управляемости автомобиля. Рекомендуется менять их в паре для сохранения балансировки подвески.

4. Резинки и втулки. Все резиновые элементы подвески, такие как втулки и резинки амортизаторов, со временем теряют свою эластичность. Из-за этого могут появляться стуки и вибрации. Лучше всего использовать втулки из качественных материалов с увеличенным сроком службы.

5. Шайбы и крепежные элементы. Все шайбы и крепежные элементы, которые испытывают большие нагрузки, должны быть проверены на наличие износа. Важно использовать оригинальные детали или их качественные аналоги для обеспечения надежной фиксации деталей.

Замена этих компонентов на этапах сборки поворотного кулака обеспечит стабильную работу подвески и предотвратит преждевременные поломки автомобиля.

Вопрос-ответ:

Какие функции выполняет поворотный кулак на УАЗ Буханка?

Поворотный кулак на УАЗ Буханка выполняет несколько важных функций. Он соединяет шины с подвеской, а также играет ключевую роль в управлении движением колес. Кроме того, кулак помогает передавать усилия от тормозной системы и амортизаторов на колеса, обеспечивая стабильность и комфорт при движении.

Каковы основные этапы замены поворотного кулака на УАЗ Буханка?

Процесс замены поворотного кулака на УАЗ Буханка можно разделить на несколько этапов. Сначала необходимо поднять машину с помощью домкрата и снять колесо. Затем откручиваются болты, которые крепят кулак к подвеске. После этого извлекается старый кулак, и на его место устанавливается новый. Важно тщательно затянуть все крепежные элементы и провести проверку работы кулака после установки.

Какие могут быть признаки неисправности поворотного кулака на УАЗ Буханка?

Признаками неисправности поворотного кулака могут быть: стук или посторонние шумы при движении, особенно при поворотах; увеличение люфта в подвеске; неравномерный износ шин; а также проблемы с управляемостью машины. Если замечены такие симптомы, необходимо проверить кулак на наличие трещин или износа и, при необходимости, заменить его.

Какой инструмент понадобится для замены поворотного кулака на УАЗ Буханка?

Для замены поворотного кулака на УАЗ Буханка потребуется несколько инструментов. Обязательно нужно иметь домкрат для подъема машины, гаечные ключи для откручивания болтов, съемник для извлечения старого кулака, а также возможен набор инструментов для работы с подвеской. Также рекомендуется использовать средство для смазки резьбовых соединений, чтобы избежать заедания крепежных элементов.

Как правильно выбрать поворотный кулак для УАЗ Буханка?

При выборе поворотного кулака для УАЗ Буханка стоит обратить внимание на несколько важных факторов. Во-первых, кулак должен быть совместим с моделью вашего автомобиля и годом выпуска. Во-вторых, важно проверять качество материала, из которого изготовлен кулак, так как это напрямую влияет на его долговечность и надежность. Также рекомендуется выбирать детали от проверенных производителей или с хорошими отзывами владельцев УАЗ Буханка.

Как разобрать поворотный кулак на УАЗ Буханка?

Разбор поворотного кулака на УАЗ Буханка требует нескольких шагов. Начните с поднятия автомобиля и снятия колеса. Затем ослабьте и снимите тормозной механизм, включая тормозной диск и суппорт. После этого отсоедините шаровую опору и рулевой наконечник, чтобы освободить кулак от подвески. Далее, открутите болты, крепящие кулак к ступице, и аккуратно извлеките его. Во время разборки важно внимательно следить за состоянием всех компонентов, чтобы предотвратить повреждения или износ при последующей сборке.
