Задние тормозные механизмы УАЗ Патриот оснащены барабанной системой, в которой регулировка положения колодок играет ключевую роль для эффективного торможения. При износе фрикционного материала или после замены компонентов требуется корректное разведение колодок, чтобы обеспечить минимальный ход педали и равномерный контакт с барабаном.
На УАЗ Патриот используется автоматический регулятор зазора, встроенный в механизм ручного тормоза. Однако на практике он часто работает некорректно из-за загрязнения, износа или неправильной сборки. Поэтому опытные владельцы предпочитают производить ручную регулировку, ориентируясь на усилие вращения колеса и звук трения колодок о барабан.
Для правильной разводки потребуется снять колесо и барабан, очистить механизм, проверить состояние распорного рычага и трещотки. Затем с помощью регулировочной звездочки необходимо добиться легкого касания колодок к внутренней поверхности барабана. После установки барабана следует проверить свободный ход колеса: оно должно вращаться с небольшим сопротивлением и без заеданий.
Важно: при проведении регулировки необходимо учитывать износ барабана. Если диаметр превышает допустимые значения, даже идеально разведённые колодки не обеспечат достаточной эффективности. В таком случае требуется замена барабана или установка новых колодок с увеличенной толщиной фрикционного слоя.
Как определить необходимость разведения задних колодок на УАЗ Патриот
Увеличенный ход ручника – первый признак. Если рычаг поднимается более чем на 6–7 щелчков, при этом усилие заметно снижается, это сигнал к проверке колодок и механизма разведения.
Снижение эффективности стояночного тормоза. При затянутом ручнике автомобиль скатывается даже на небольшом уклоне – задние колодки не обеспечивают должного прижима к барабану.
Неравномерный износ колодок. При демонтаже видно, что одна из колодок стерта значительно сильнее – механизм авторазведения не срабатывает или работает с перекосом.
Шум при движении. Скрежет или характерный металлический звук сзади указывает на чрезмерный износ или слабый контакт колодок с барабаном. Это часто сопровождается перегревом и запахом гарели.
Залипание колес после стоянки. Если после длительной парковки колесо с трудом проворачивается – колодки могли залипнуть в выдвинутом положении, что требует их корректной регулировки.
Проверка через регулировочное отверстие. На заднем щите есть технологическое окно, через которое видно положение колодок относительно барабана. Если зазор более 0,5 мм, требуется корректировка.
Оптимально проводить осмотр и проверку состояния колодок каждые 10 000 км пробега или при первых признаках ухудшения торможения стояночной системой.
Какие инструменты нужны для разведения задних колодок
Для корректного разведения задних тормозных колодок на УАЗ Патриот потребуется набор конкретных инструментов. В первую очередь необходим тормозной разжимной инструмент – специальная лопатка или регулируемый тормозной разводной ключ. Он позволяет точно развести колодки, не повредив их поверхность и механизм самоподвода.
Обязателен ключ на 12 или 13 мм для снятия тормозного барабана, в зависимости от конкретной модификации. Также пригодится плоская отвертка с жестким жалом – она используется для поддевания фиксаторов пружин и отвода рычага регулировочного механизма.
Пассатижи с удлиненными губками позволяют аккуратно снимать и устанавливать возвратные пружины. Набор для работы с тормозными пружинами, включающий крючки и зацепы, значительно упростит процесс, особенно если пружины «закисшие».
Нередко необходима проникающая смазка типа WD-40 – ею обрабатываются резьбовые соединения и элементы механизма, чтобы исключить повреждение при демонтаже. Для очистки внутренней части барабана и механизма применяют металлическую щетку и очиститель тормозов в аэрозоле.
Для контроля за равномерностью разведения используется щуп толщиной от 0,2 до 0,5 мм – он помогает точно отрегулировать зазор между колодкой и барабаном. Также не помешает небольшой фонарик для освещения рабочей зоны внутри тормозного щита.
Как безопасно демонтировать тормозной барабан
Перед снятием барабана на УАЗ Патриот необходимо исключить возможность его заедания из-за износа накладок или коррозии посадочных поверхностей. Работа выполняется при полностью вывешенном заднем мосте с обязательной фиксацией автомобиля на надёжных опорах.
- Ослабить колесные гайки, поднять заднюю часть автомобиля, установить подставки под мост, полностью снять колесо.
- Осмотреть тыльную часть тормозного щита – при наличии смотрового отверстия удалить заглушку и при помощи тонкой отвертки отвести регулятор в положение минимального развода колодок. Если отверстия нет, разбор начинается осторожно, с применением смазки.
- Обильно нанести проникающую жидкость на стык ступицы и тормозного барабана, выждать не менее 10 минут.
- Использовать два крепёжных отверстия с резьбой под болт М8, вкручивая болты равномерно, поочерёдно по одному обороту – это обеспечит снятие барабана без перекоса и повреждений.
- Если барабан не поддаётся, аккуратно нанести несколько ударов через деревянную проставку по окружности вблизи посадочного места, избегая деформации.
- После снятия визуально проверить состояние тормозного механизма, колодок и наличие задиров на рабочей поверхности барабана.
При обнаружении ступенек на внутренней поверхности барабана, его установка обратно возможна только после обработки или замены. Не допускается насильственное снятие монтировками – это приводит к повреждению кромки барабана и элементов тормозной системы.
Как найти и подготовить механизм разведения колодок

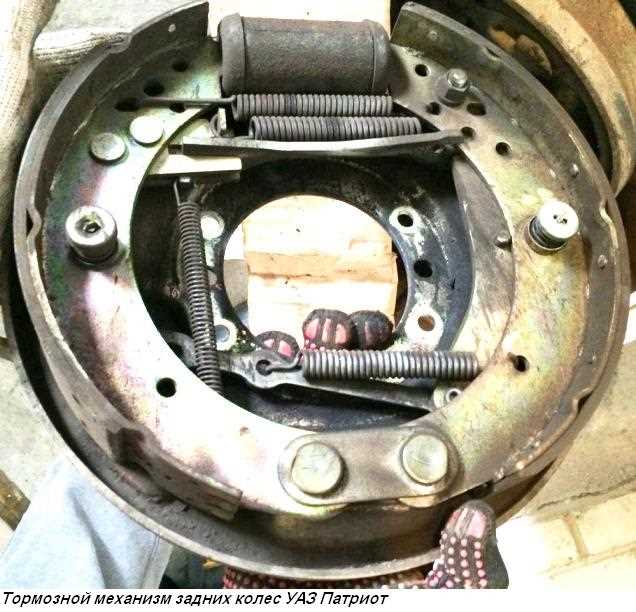

Механизм разведения задних тормозных колодок на УАЗ Патриот расположен внутри тормозного барабана, между верхними концами колодок. Он представляет собой регулировочную планку с резьбовым раздвижным штоком. С одной стороны планки находится зубчатое колесико, предназначенное для подстройки зазора.
Для доступа необходимо демонтировать колесо и снять тормозной барабан. Если барабан не поддается, используйте резиновую киянку или равномерно затяните два болта в технологические отверстия на его поверхности. После снятия барабана осмотрите внутреннюю сторону тормозного щита – между колодками видна регулировочная планка.
Перед регулировкой очистите механизм от пыли и отложений. Используйте металлическую щетку и аэрозольный очиститель тормозов. Убедитесь, что зубчатый механизм не заклинил. Поверните колесико регулировки плоской отверткой: оно должно вращаться с умеренным сопротивлением.
Если планка закисла, снимите ее, обработайте WD-40, проверьте ход резьбы, при необходимости смажьте термостойкой пастой. После этого установите механизм обратно и проверьте, как он разводит колодки при вращении регулировочного колеса. Важно, чтобы усилие передавалось равномерно и не было перекосов.
Как вручную развести задние колодки с помощью регулировочного механизма
Для корректной ручной регулировки задних тормозных колодок на УАЗ Патриот необходимо получить доступ к механизму, расположенному на тормозном щите. На каждом заднем колесе установлен эксцентриковый регулятор, позволяющий выставить минимально допустимый зазор между колодкой и барабаном.
Сначала демонтируй колесо и надежно зафиксируй машину на домкрате. Сними тормозной барабан. Если он не поддаётся, возможно, колодки уже изношены и требуют разведения – в этом случае легкие удары резиновым молотком по краям барабана помогут его освободить.
На тормозном щите, ближе к нижней части, расположен регулировочный болт с эксцентриком. С его помощью можно вручную раздвинуть колодки. Используй ключ на 17 мм или гаечный ключ с трещоткой – в зависимости от конструкции. Поворачивая болт, контролируй ход колодок: вращение по часовой стрелке раздвигает их, против – сводит.
Правильная настройка достигается, когда барабан после установки проворачивается вручную с небольшим сопротивлением. При чрезмерном усилии – ослабь регулировку. При слишком свободном вращении – подведи колодки ближе. Убедись, что обе стороны отрегулированы симметрично.
После регулировки проверь работу ручного тормоза. При одном-двух щелчках рычага машина должна фиксироваться. Если требуется больше ходов – повторно подведи колодки. Убедись, что после отпускания рычага задние колёса свободно вращаются без заеданий.
После завершения регулировки установи барабаны и колёса, затяни болты, опусти автомобиль и проведи тестовую поездку с контролем эффективности торможения.
На что обратить внимание при обратной установке барабана
При установке барабана на заднюю ось УАЗ Патриот важно соблюдать несколько ключевых аспектов, чтобы обеспечить корректную работу тормозной системы и избежать возможных неисправностей.
Первое, на что стоит обратить внимание, это состояние тормозных колодок. Перед установкой барабана проверьте их на износ и убедитесь, что они правильно расположены в зажимах. Колодки должны свободно двигаться, не заедая, и находиться в нужном положении относительно барабана.
При установке барабана убедитесь, что его отверстие для оси совпадает с положением вала. Это необходимо для правильного монтажа и предотвращения перекоса барабана. Чтобы избежать повреждений, не используйте чрезмерную силу при его установке – барабан должен легко надеваться на ось, без усилий.
Также стоит проверить чистоту поверхности тормозного барабана. Загрязнения и ржавчина на внутренней стороне барабана могут ухудшить эффективность торможения. Если имеются следы коррозии или грязи, используйте абразивные материалы для их удаления перед установкой.
Не забудьте о регулировке тормозных колодок. После установки барабана обязательно проверьте, что колодки не задевают его внутреннюю поверхность. Обычный зазор должен быть 1-2 мм, но это зависит от конкретной модели тормозной системы. Правильная регулировка предотвратит излишний износ как колодок, так и самого барабана.
При установке барабана следует убедиться, что все крепежные элементы, такие как болты или гайки, надежно затянуты. Неправильно затянутые детали могут привести к ослаблению установки и последующим повреждениям во время движения.
Напоследок, после установки барабана, проверьте его вращение. Оно должно быть плавным и без заеданий. При необходимости выполните дополнительные регулировки и убедитесь в отсутствии посторонних шумов.
Как проверить правильность разведения задних колодок на ходу
Правильность разведения задних тормозных колодок на УАЗ Патриот можно проверить, выполняя несколько простых шагов во время движения автомобиля. Это поможет избежать излишнего износа колодок и обеспечить безопасность на дороге.
- Проверка тормозной реакции: На ходу оцените, как автомобиль реагирует на нажатие тормоза. Если тормозной педаль кажется слишком мягкой или хода педали недостаточно, возможно, колодки не разводятся правильно.
- Тестирование тормозного эффекта: Прокачайте тормоза, сделав несколько остановок на прямой дороге. Если остановка происходит неравномерно или с усиливающимися вибрациями, это может указывать на неправильное положение колодок.
- Проверка перегрева: Во время поездки периодически проверяйте температуру колёсных дисков. Если задние колодки не разводятся корректно, тормозные механизмы могут перегреваться. Это ведет к деформации колодок и снижению их эффективности.
Если при проведении этих тестов возникает подозрение на неправильную работу системы тормозов, рекомендуется провести диагностику и корректировку механизма разведения колодок.
Что делать, если колодки не разводятся из-за износа деталей
Если задние тормозные колодки на УАЗ Патриот не разводятся, причиной может быть износ механизма регулировки или других элементов тормозной системы. Основные причины, по которым не удается развести колодки, связаны с износом тормозных цилиндров, регулировочных винтов или пружин. В таких случаях необходимо провести детальную диагностику и предпринять следующие шаги:
1. Проверьте состояние тормозных цилиндров. Износ манжет или повреждения корпуса цилиндра приводят к утечке жидкости, что мешает нормальной работе тормозной системы. Если цилиндры повреждены, их следует заменить. Убедитесь, что механизм работает без заеданий, и при необходимости смазывайте его специальным составом.
2. Осмотрите регулировочные винты. В некоторых случаях винты, которые контролируют расширение колодок, могут забиться грязью или износиться. В таких случаях нужно очистить винты от загрязнений и при необходимости заменить поврежденные компоненты.
3. Проверьте состояние пружин. Пружины, которые удерживают колодки в нужном положении, также могут быть изношены. Если пружины ослабли, колодки не будут правильно разводиться. Важно заменить пружины на новые, чтобы избежать дальнейших проблем с тормозной системой.
4. Убедитесь в отсутствии коррозии. Избыточная коррозия на элементах тормозной системы, таких как направляющие или крышки, также может мешать нормальной работе механизма. В таких случаях требуется очистить детали от ржавчины и применить антикоррозийные средства.
Если после проверки всех элементов проблемы с разводом колодок не устраняются, возможно, потребуется полная замена изношенных деталей тормозной системы. Рекомендуется обращаться к специалистам для проведения более сложных диагностических процедур, если проблема не решается простыми методами.
Вопрос-ответ:
Как правильно развести задние колодки на УАЗ Патриот?
Чтобы развести задние колодки на УАЗ Патриот, необходимо выполнить несколько шагов. Для начала снимите задние колеса и открутите тормозные механизмы. Затем используйте специальный инструмент для разведения колодок, который позволяет аккуратно расширить их тормозной механизм. После этого важно проверить, чтобы колодки были установлены симметрично и не мешали вращению колеса.
Что делать, если колодки не разводятся при попытке?
Если задние колодки не разводятся, возможно, причина кроется в неисправности цилиндра или механизма. Первым делом проверьте, не заблокированы ли направляющие или штоки. Также стоит осмотреть тормозные шланги на наличие повреждений, которые могут блокировать подачу тормозной жидкости. Если проблема сохраняется, стоит обратиться к специалисту, так как могут быть повреждения внутренних компонентов тормозной системы.
Как часто нужно разводить колодки на УАЗ Патриот?
Процесс разведения колодок на УАЗ Патриот нужно выполнять при замене тормозных колодок или при обслуживании тормозной системы. Обычно этот процесс не требуется регулярно, но если замечены проблемы с тормозами или снижена эффективность работы задней тормозной системы, стоит провести проверку и регулировку колодок.
Можно ли развести колодки на УАЗ Патриот без специального инструмента?
Теоретически можно попытаться развести колодки без специального инструмента, используя стандартные приспособления, но это займет гораздо больше времени и может привести к повреждениям тормозной системы. Специальный инструмент для разводки колодок обеспечивает точность и предотвращает повреждения, поэтому его использование крайне рекомендуется для качественного выполнения работы.
Какие признаки говорят о том, что задние колодки нуждаются в разводке?
Основные признаки, указывающие на необходимость разведения задних колодок, включают: ухудшение тормозного эффекта, неравномерный износ колодок, скрежет или скрип при торможении, а также появление вибрации в тормозной системе. Если заметили хотя бы один из этих симптомов, стоит проверить колодки и провести процедуру их разведения.
