Штатная проводка ВАЗ 2114 допускает установку магнитолы без серьёзных доработок, но стабильная работа устройства напрямую зависит от правильного подключения питания и акустики. Основная проблема – нестандартная распиновка разъёма ISO и слабое качество контактов, особенно в старых автомобилях.
Питание магнитолы берётся с замка зажигания (провод ACC) и постоянного плюса (B+), который лучше протянуть напрямую от аккумулятора через предохранитель 10–15 А. Массу рекомендуется подключать к кузову автомобиля в точке с проверенным заземлением. Штатные провода часто имеют повышенное сопротивление и могут вызывать отключения при просадке напряжения.
Акустические провода обычно имеют цветовую маркировку, но стоит перепроверить соответствие каналов мультиметром. Важно исключить подключение динамиков с общим минусом – это может вывести из строя выходной усилитель магнитолы. Если используются коаксиальные динамики на задней полке, желательно прокладывать отдельные линии, минуя старую проводку.
При отсутствии рамки под DIN-разъём стоит установить переходную панель. Установка антенны требует отдельного внимания – заводской разъём может не подходить к современной магнитоле, понадобится переходник. Активные антенны подключаются к синему проводу управления усилителем (AMP или ANT CONT).
Выбор типа разъёмов и переходников для штатной проводки
В ВАЗ 2114 с завода устанавливается ISO-разъём старого образца, где отсутствует стандартизированная разводка питания и акустики. Перед подключением новой магнитолы необходимо определить, совместим ли её разъём с существующей колодкой. В большинстве современных устройств используется ISO-стандарт с корректной распиновкой, но на практике разъёмы часто не совпадают.
- Если разъёмы несовместимы, потребуется переходник ISO – ISO (универсальный) с корректной распиновкой под ВАЗ 2114. Ищите модели с маркировкой «под ВАЗ» или «под Лада».
- Для китайских головных устройств используются специфические 16- или 20-контактные фишки. В этом случае потребуется переходник на ISO, затем на штатную колодку ВАЗ.
- При отсутствии заводской фишки или её повреждении удобнее использовать универсальные ISO-разъёмы с обжимными или пайчеными соединениями. Важно соблюдать правильность подключения: ACC, B+, GND и акустические каналы.
- Нельзя подключать магнитолу напрямую без разъёмов – возрастает риск короткого замыкания и перегорания предохранителей.

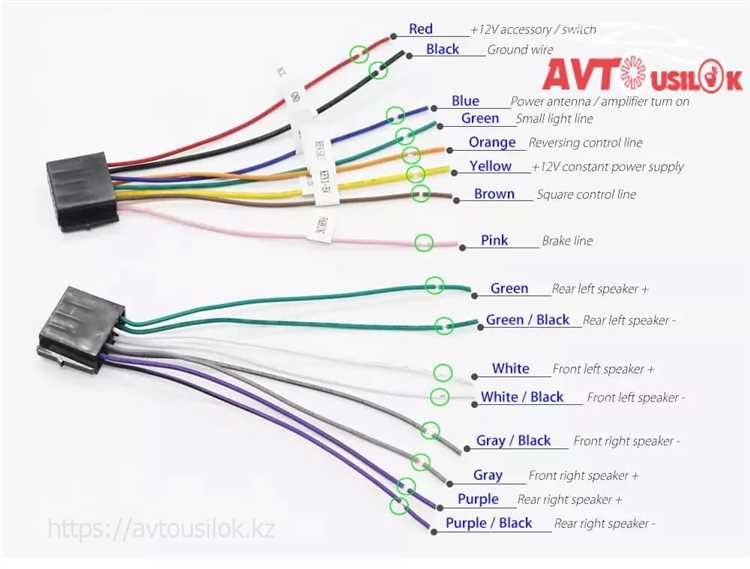

Цветовая маркировка проводов на ВАЗ не соответствует международным стандартам, поэтому ориентируйтесь по мультиметру. Перед подключением обязательно прозвоните провода на наличие питания при зажигании и постоянного напряжения.
Не используйте скрутки и изоленту – только пайку или клеммы. Контактные группы должны быть надёжно зафиксированы, чтобы исключить перебои питания и наводки на акустику.

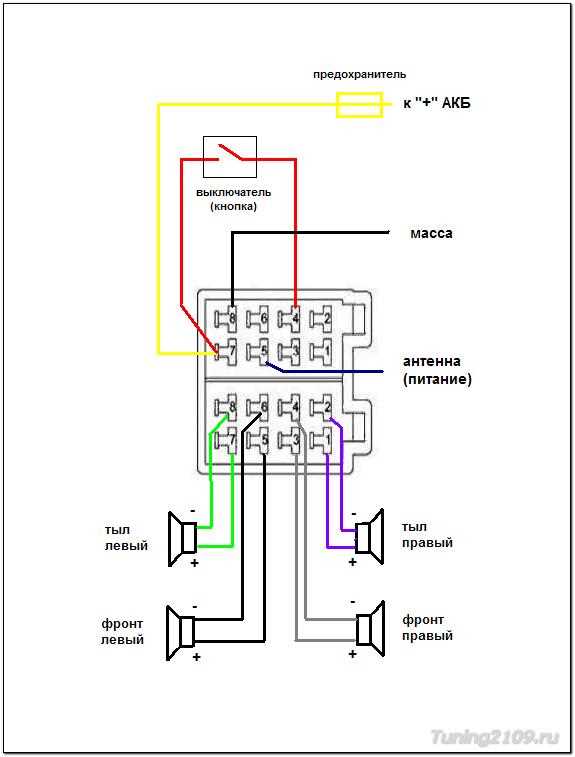

Схема подключения питания: ACC, постоянный плюс и масса

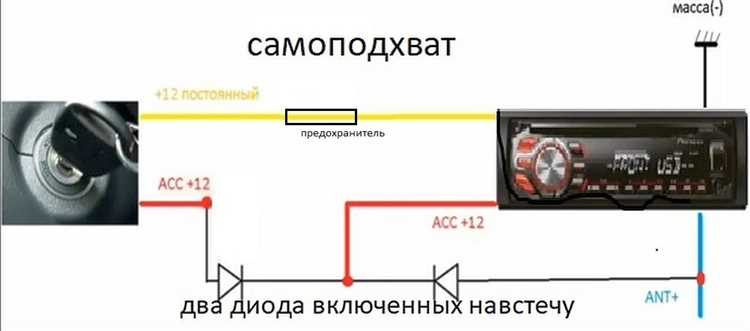

Для корректной работы магнитолы на ВАЗ 2114 необходимо подключить три основных провода питания: ACC, постоянный плюс и массу. Ошибки на этом этапе приводят к сбросу настроек или невозможности включения устройства.
ACC (зажигание): отвечает за подачу питания при включении зажигания. На колодке штатной проводки ВАЗ 2114 этот сигнал обычно приходит на провод красного цвета. При подключении через переходную фишку ISO, ACC соответствует контакту A7. В случае отсутствия напряжения на этом контакте при включении зажигания, необходимо прозвонить замок зажигания и при необходимости вывести отдельную линию от замка (контакт «15») с предохранителем на 5 А.
Постоянный плюс (B+): обеспечивает питание памяти магнитолы. Провод чаще всего жёлтого цвета, контакт A4 в разъёме ISO. Напряжение должно быть постоянным – 12 В независимо от положения ключа в замке. На ВАЗ 2114 его удобно взять с монтажного блока, с выхода предохранителя F7. Обязательно использовать предохранитель на 10 А для защиты линии.
Масса (GND): подключается к кузову. Чёрный провод, контакт A8 на ISO-разъёме. Лучше избегать штатной массы, если она вызывает помехи. Надёжный вариант – отдельное подключение к болту на кузове с зачисткой краски до металла. Резьбовое соединение необходимо дополнительно обработать антикоррозийным составом.
После подключения рекомендуется проверить все напряжения мультиметром: между ACC и массой при включённом зажигании должно быть около 12 В; между постоянным плюсом и массой – те же 12 В в любое время.
Подключение динамиков без переполюсовки и потерь звука
Неправильное подключение полярности вызывает фазовый сдвиг. При этом басы становятся глухими, а сцена теряет объём. Чтобы избежать этого, провода от каждого канала магнитолы нужно строго подключать к соответствующим клеммам динамика. При установке нескольких динамиков важно, чтобы все были подключены в одной фазе – плюсы и минусы строго по парам.
Для проверки фазировки после подключения используется простой тест: включите трек с выраженными басами и послушайте звучание. При правильной полярности бас звучит чётко и глубоко. Если басы теряются, один из динамиков подключён с переполюсовкой – необходимо поменять местами провода на одном из динамиков.
Избегайте скруток и изоляции изолентой – лучше использовать пайку или специальные клеммы, чтобы не было потерь сигнала. Плохой контакт приводит к паразитным шумам и искажению. Диаметр провода должен соответствовать мощности динамика, для типичных автомобильных систем достаточно сечения 1,5 мм².
Монтаж антенны и устранение помех при приёме сигнала
Штатная антенна ВАЗ 2114 часто не обеспечивает стабильный приём сигнала, особенно за пределами городской зоны. Рекомендуется заменить её на активную наружную антенну с усилителем, рассчитанную на диапазоны FM и AM. Оптимальное место установки – крыша или верхняя часть передней стойки, ближе к лобовому стеклу, где меньше экранирующих помех от кузова.
При использовании активной антенны важно подключить её питание к зажиганию через предохранитель на 1А. Питание напрямую от АКБ без защиты повышает риск короткого замыкания. Минусовой провод необходимо надёжно заземлить к кузову, зачищая участок краски до металла.
Если приём сопровождается шумами, проверьте сопротивление антенны мультиметром – оно должно быть в пределах 50 Ом. Также устраните возможные источники импульсных помех: неисправные свечи зажигания, ВВ-провода с трещинами, старые реле вентилятора и генератора. Замена их на экранированные аналоги снижает уровень радиопомех.
Дополнительно стоит использовать ферритовые кольца на кабеле питания магнитолы и антенны – они снижают высокочастотные наводки. При установке антенны на стекло – обязательно применять контактную пасту между контактами и элементами наклейки, иначе со временем ухудшается проводимость.

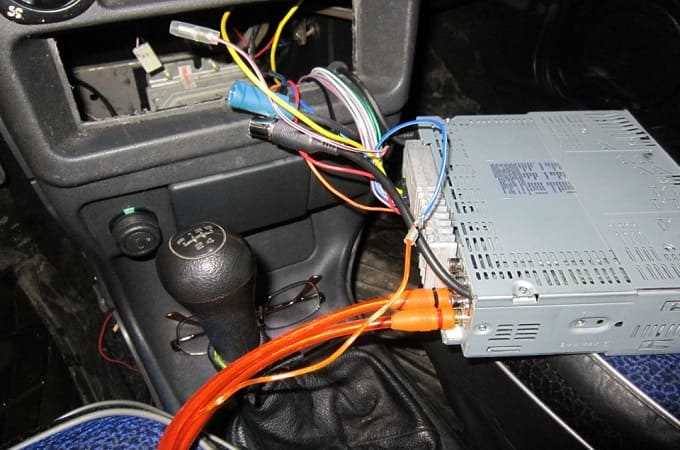

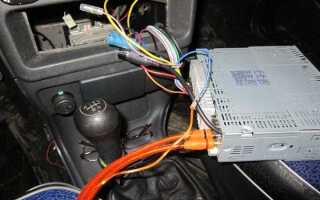

Установка рамки и крепление магнитолы в посадочное место
Перед монтажом убедитесь, что рамка подходит под размер стандартного DIN-разъёма панели ВАЗ 2114. В продаже доступны как универсальные, так и рамки, специально предназначенные для этой модели. Рекомендуется использовать заводскую рамку, совместимую с передней панелью без доработок.
- Снимите декоративную заглушку в штатном месте установки. Используйте пластиковый съемник, чтобы не повредить панель.
- Очистите посадочное место от пыли и остатков старых креплений, если магнитола устанавливается не впервые.
- Вставьте металлическую монтажную корзину, идущую в комплекте с магнитолой. Разверните фиксирующие язычки с помощью отвёртки, чтобы корзина плотно зафиксировалась внутри панели.
- Установите пластиковую рамку поверх корзины. Убедитесь, что она встала без зазоров и перекосов.
- Подключите все разъёмы к магнитоле и аккуратно задвиньте её в корзину до щелчка. Устройство должно встать плотно и без люфта.
- Если магнитола не фиксируется – проверьте, разогнуты ли боковые фиксаторы в корзине и подходит ли сама модель по глубине.
- Для защиты от вибрации можно использовать тонкий поролон по краям магнитолы.
- Не оставляйте свободных проводов за корпусом – они могут мешать установке и повредиться при движении.
После фиксации проверьте работу всех функций и убедитесь в отсутствии люфта и посторонних звуков при нажатии кнопок.
Проверка всех функций магнитолы после подключения
После завершения монтажа магнитолы на ВАЗ 2114 важно убедиться в её правильной работе. Для этого проведите несколько простых проверок.
1. Включите магнитолу и убедитесь, что экран загружается и отображает информацию. Проверьте, работает ли подсветка панели. Если экран не включается, проверьте правильность подключения проводов питания (красный – постоянное питание, желтый – зажигание) и убедитесь в надежности контактов.
2. Проверьте работу радио. Настройте несколько радиостанций, проверьте качество приёма. Если сигнал слабый или нет радиостанций, проверьте антенну и качество её подключения.
3. Подключите внешние устройства, например, флешку или смартфон. Проверьте, определяется ли устройство, и воспроизводится ли звук. Если магнитола не видит флешку, возможно, проблема в несовместимости формата файлов или неисправности USB-порта.
4. Оцените качество звука. Отрегулируйте громкость и настройки эквалайзера. Убедитесь, что звук не искажается на разных уровнях громкости и что нет посторонних шумов.
5. Проверьте работу Bluetooth (если магнитола поддерживает эту функцию). Подключите смартфон и проверьте возможность звонков и воспроизведения музыки через беспроводное соединение. Убедитесь, что сигнал стабильный, а звук чистый.
6. Если магнитола оснащена поддержкой AUX, подключите внешний источник звука через соответствующий вход и проверьте, слышен ли звук.
7. Проверьте работу CD или DVD привода (если предусмотрен). Вставьте диск и убедитесь, что он правильно считывается и воспроизводится.
После проверки всех функций убедитесь в отсутствии перегрева устройства. Если магнитола перегревается, проверьте её установку и охлаждение, возможно, требуется улучшение вентиляции в панели автомобиля.
Что делать, если магнитола не включается после установки
Если магнитола не включается после установки, первым делом стоит проверить питание устройства. Убедитесь, что кабель питания подключён правильно к проводам автомобиля. Обычно для этого используется красный провод (питание от аккумулятора) и жёлтый провод (постоянное питание). Если они перепутаны, устройство не будет работать корректно.
Далее проверьте предохранитель на магнитоле. Это один из самых частых случаев, когда устройство не включается. Найдите маленькую крышку предохранителя на самой магнитоле и убедитесь, что он целый. Если предохранитель перегорел, замените его на аналогичный по характеристикам.
Проверьте подключение массы (земли). Она должна быть подключена к металлической части автомобиля, так как отсутствие заземления может вызвать неисправность системы. Если масса плохо закреплена, магнитола может не работать вовсе.
Важно проверить также состояние проводов. Иногда проблемы возникают из-за того, что провода плохо подключены или окислились. Если сомневаетесь в качестве соединений, попробуйте переподключить провода, почистив их от загрязнений или коррозии.
Если магнитола всё равно не включается, протестируйте её на другом автомобиле или подключите к тестовому источнику питания. Это поможет исключить возможность неисправности самого устройства.
Если вы проверили все вышеуказанные моменты и проблема не решена, возможно, потребуется обратиться к специалисту для диагностики устройства или замены неисправных компонентов.
Вопрос-ответ:
Как подключить магнитолу на ВАЗ 2114 самостоятельно?
Для начала нужно отключить аккумулятор, чтобы избежать короткого замыкания. Затем снимите старую магнитолу. Обычно для этого нужно открутить пару винтов, снимая обшивку панели. После этого подключите новый устройство согласно схеме: красный провод к плюсу, черный – к минусу, и остальные провода — к колодке динамиков и антенны. Важно тщательно проверить соединения, чтобы избежать проблем с качеством звука и работы магнитолы.
Какие инструменты понадобятся для установки магнитолы на ВАЗ 2114?
Для установки магнитолы вам понадобятся: отвертка (обычно крестовая для снятия панели), плоскогубцы для работы с проводами, изолента, возможно, переходная рамка, если магнитола не подходит по размеру. Также стоит иметь под рукой мультиметр, чтобы проверить, какие провода за что отвечают.
Как правильно подключить провода к магнитоле на ВАЗ 2114?
Для подключения проводов важно правильно ориентировать их по цвету и назначению. Обычно на магнитоле имеются следующие подключения: красный провод для включения питания, черный — для массы, желтый — для питания при выключенном зажигании. Остальные провода подключаются к динамикам (например, для передних и задних колонок). Чтобы избежать ошибок, стоит использовать схему подключения, которая идёт в комплекте с магнитолой.
Нужно ли менять усилитель при установке новой магнитолы на ВАЗ 2114?
Если вы планируете устанавливать магнитолу с большим выходным мощностью или хотите улучшить качество звука, можно подумать об установке дополнительного усилителя. Однако если ваша цель — просто заменить старую магнитолу на новую, усилитель не всегда необходим. Всё зависит от того, какой звуковой эффект вы хотите получить и какие колонки уже установлены в автомобиле.
