На ВАЗ 2110 установка противотуманных фар существенно повышает безопасность в условиях плохой видимости. Однако эффективность работы этих элементов напрямую зависит от правильного подключения. Штатная электропроводка не всегда предусматривает отдельную линию под ПТФ, особенно если комплектация базовая. Поэтому важно понимать, какие провода использовать, где подключать реле и как избежать перегрузки бортовой сети.
Для подключения противотуманных фар потребуется реле на 4 контакта, предохранитель на 15 А, провод сечением не менее 1,5 мм² и кнопка включения с фиксацией. Наиболее надёжный способ – запитать фары напрямую от аккумулятора через реле, управляемое от замка зажигания. Это исключает риск разряда аккумулятора при случайном включении фар на стоянке.
Кнопку управления устанавливают в салоне, рядом с блоком управления светом. Для её питания желательно использовать провод, идущий от габаритных огней, чтобы ПТФ включались только при включенном наружном освещении. Это соответствует ПДД и предотвращает ошибки при эксплуатации автомобиля.
Выбор подходящих противотуманных фар для ВАЗ 2110
Для установки противотуманных фар на ВАЗ 2110 важно учитывать не только внешний вид, но и технические характеристики. От правильного выбора зависит эффективность освещения в плохих погодных условиях.
- Тип ламп: Наиболее популярны галогенные лампы типа H1 и H3. Для штатного подключения предпочтительнее H3, так как большинство комплектов на ВАЗ 2110 рассчитаны именно на них.
- Световой поток: Оптимальный уровень – от 1350 до 1650 люмен. Меньшее значение будет недостаточно эффективно, большее может ослеплять встречных водителей и нарушать ПДД.
- Цветовая температура: Рекомендуется 3000–4300 К. Жёлтый и нейтральный белый свет лучше пробивают туман и дождь, чем холодный белый (6000 К и выше).
- Герметичность корпуса: Степень защиты не ниже IP65. Это предотвращает попадание влаги и пыли внутрь фары.
- Материал линзы: Преимущество у стеклянных линз – они устойчивы к царапинам и не мутнеют со временем. Пластиковые дешевле, но менее долговечны.
- Совместимость с кронштейнами: Фары должны иметь крепления, соответствующие штатным посадочным местам бампера ВАЗ 2110. При выборе неоригинальных моделей проверяйте схему установки.
- Электропитание: Напряжение 12 В, мощность не выше 55 Вт для одной лампы. Более мощные источники света требуют замены проводки и реле.
Хорошо зарекомендовали себя модели Bosch, Hella, Osram и отечественные «Киржач» с маркировкой ПТФ для ВАЗ. Они обеспечивают совместимость без доработок кузова и стабильную работу в российских условиях.
Необходимые инструменты и материалы для установки
Для установки противотуманных фар на ВАЗ 2110 потребуется комплект фар с крепежом, реле на 4 контакта, кнопка включения (штатная или универсальная), предохранитель на 15 А, провод ПВ3 сечением не менее 1,5 мм² (около 5 метров), клеммы «мама» и «папа», термоусадочные трубки, изолента ПВХ, гофра для проводки диаметром 10–14 мм.
Из инструментов необходимы крестовая и плоская отвертки, ключи на 10 и 13 мм, пассатижи, кусачки, мультиметр для проверки цепей, паяльник с припоем либо кримпер для обжима клемм, дрель с коронкой или сверлом под установку кнопки (при её отсутствии в панели), шило для прокола шумоизоляции при прокладке проводки.
Для фиксации проводов потребуется пластиковые стяжки и монтажные площадки с самоклеющейся основой. Также может понадобиться герметик для защиты соединений в подкапотном пространстве от влаги.
Определение места установки фар и разметка креплений
Для ВАЗ 2110 оптимальное расположение противотуманных фар – в нижней части переднего бампера, на расстоянии 250–400 мм от поверхности дороги. Такое размещение обеспечивает эффективное рассечение тумана и минимальное ослепление встречных водителей.
Перед началом работ демонтируйте заглушки в штатных местах, если они предусмотрены конструкцией. Очистите поверхность бампера от грязи и обезжирьте спиртосодержащим раствором. Используйте строительный уровень, чтобы исключить перекос при установке.
Приложите корпус фары к предполагаемому месту монтажа, проверьте вылет и ориентацию линзы. Карандашом или маркером сделайте точную разметку центров крепёжных отверстий. Убедитесь, что за бампером нет препятствий для крепления: усилителя, трубок кондиционера или проводки.
Для сверления используйте сверло диаметром 6–8 мм, соответствующее болтам крепления фар. После сверления обработайте кромки отверстий антикоррозионным средством. Фару закрепляйте с применением гроверов или фиксаторов резьбы, чтобы исключить самооткручивание от вибраций.
Подключение противотуманных фар к штатной электропроводке

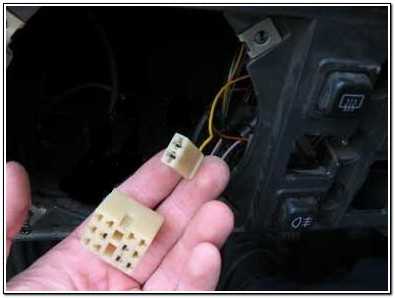

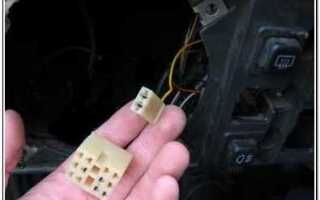

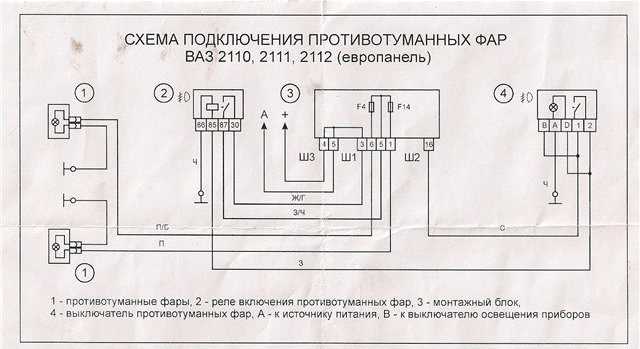

На ВАЗ 2110 предусмотрена возможность подключения противотуманных фар через штатный разъём жгута проводки, расположенный за левым подкрылком. Разъём имеет три контакта: масса (чёрный провод), питание от реле (белый с чёрной полосой) и управляющий сигнал от кнопки (серо-голубой провод).
Для подключения требуется установить реле противотуманных фар в монтажный блок в гнездо под номером К4. Если контакты отсутствуют, необходимо доработать колодку, вставив соответствующие клеммы с проводами. Питание реле поступает от предохранителя F7 (10 А). Его наличие и исправность обязательны.
Кнопка управления монтируется в штатное место на центральной панели. От неё протягивается управляющий провод к монтажному блоку, где он подключается к соответствующему входу реле. Массу рекомендуется брать с кузова, используя штатный болт крепления под торпедой.
Фары подключаются к выходу реле, идущему к переднему жгуту. Все соединения выполняются через герметичные разъёмы. Для защиты от влаги рекомендуется использовать термоусадку с клеевым слоем. При отсутствии штатного жгута требуется прокладка дополнительного кабеля сечением не менее 1,5 мм².
Проверка работоспособности проводится после включения зажигания. Противотуманные фары должны включаться только при активном габаритном или ближнем свете. В противном случае требуется корректировка схемы подключения управляющего сигнала реле.
Установка и подключение реле в цепь питания фар
Для надежной работы противотуманных фар на ВАЗ 2110 необходимо установить реле, которое будет исключать перегрузку штатной проводки и выключателя. Оптимальное расположение реле – под капотом, рядом с монтажным блоком или ближе к аккумулятору, чтобы минимизировать длину силового провода.

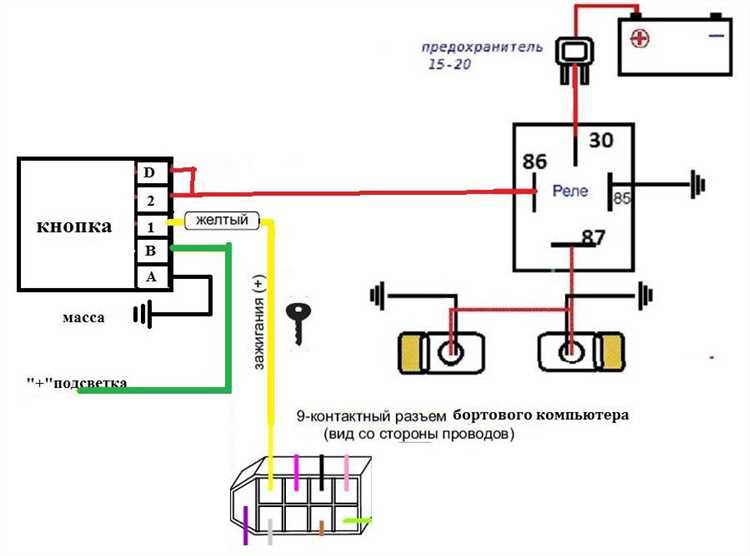

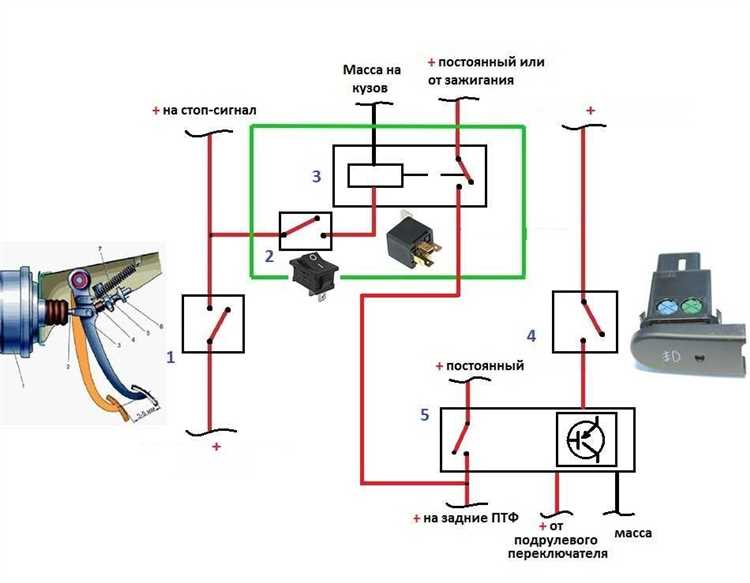

Используется стандартное четырёхконтактное реле с маркировкой 85, 86, 87 и 30. Контакт 30 подключается к положительной клемме аккумулятора через предохранитель на 15 А. Контакт 87 соединяется с плюсовым проводом фар. Контакт 85 подсоединяется к массе автомобиля, а на 86 подаётся управляющий сигнал от кнопки включения фар в салоне.
Провод от кнопки следует подключить через зажигание, чтобы исключить возможность включения фар при выключенном двигателе. Все соединения необходимо изолировать термоусадкой или герметичными клеммами. Используемый кабель – медный, сечением не менее 1,5 мм².
После подключения реле необходимо проверить его срабатывание: при включении кнопки должно быть слышно характерное щелчок, а фары должны загореться. При выключении – потухнуть. Отсутствие реакции указывает на ошибку в цепи управления или неисправное реле.
Первоначально необходимо выбрать место для установки кнопки. Чаще всего ее размещают в нижней части панели управления, рядом с другими переключателями или в районе консоли, чтобы доступ к ней был удобным и безопасным. Учитывайте, что кнопка должна быть расположена так, чтобы не мешать водителю и не отвлекать его от дороги.
Для установки кнопки используйте место, которое легко доступно для установки и соединения проводки с основным проводом от противотуманных фар. Это может быть как пространство в центральной консоли, так и отдельный монтажный блок, который можно закрепить рядом с педалями или в области под рулевой колонкой.
Процесс подключения включает в себя следующие этапы:
1. Выбор места для кнопки. Убедитесь, что выбранное место удобно для установки и эксплуатации кнопки, а также не создаёт неудобств при вождении.
2. Подготовка проводки. Проложите проводку от противотуманных фар к месту установки кнопки. Важно, чтобы проводка была защищена от механических повреждений, а также не перекрывала других важных компонентов автомобиля.
3. Монтаж кнопки. Установите кнопку в подготовленное отверстие. Закрепите ее так, чтобы она не двигалась и была устойчивой. Для этого можно использовать стандартные крепежи или саморезы.
4. Подключение проводки к кнопке. После установки кнопки подключите два провода: один к положительному контакту противотуманной фары, другой – к массе автомобиля. Для более надежного подключения используйте клеммные соединения и изолируйте контакты от влаги.
5. Проверка работы. После подключения проверьте правильность работы кнопки. Для этого включите зажигание и убедитесь, что при нажатии на кнопку противотуманные фары включаются и выключаются корректно.
Кроме того, рекомендуется использовать реле для защиты цепи, что предотвратит перегрузку системы и продлит срок службы компонентов.
Важно помнить, что кнопка должна быть установлена в таком месте, где ее легко найти в случае необходимости, но не в зоне активных действий водителя. Рекомендуется также использовать подсветку кнопки, чтобы в темное время суток ее было легче найти.
Проверка работоспособности и устранение возможных ошибок
После подключения противотуманных фар на ВАЗ 2110 необходимо тщательно проверить их работу. Для начала, убедитесь, что все подключения выполнены правильно, согласно схеме. Проверьте, не возникло ли замыканий или плохих контактов в проводах.
1. Проверка работы переключателя: Убедитесь, что при включении туманок с помощью рычага на панели, фары включаются. Если это не происходит, первым шагом проверьте предохранитель, который отвечает за противотуманные фары. Если он сгорел, замените его на новый с соответствующим номиналом.
2. Осмотр проводки: Проблемы с проводкой – одна из самых частых причин неисправности. Поврежденные или ослабленные соединения могут вызывать перебои в подаче питания. Проверяйте каждый участок проводки, особенно в местах, где она проходит через кузов. Зачастую при неправильном креплении проводка может перетереться или замкнуть.
3. Проверка реле: Реле, которое управляет работой противотуманных фар, также может выйти из строя. Для проверки реле попробуйте заменить его на новое. Если фары начинают работать, значит, проблема была именно в реле.
4. Проверка ламп: Иногда причина кроется в неисправных лампах. Даже если внешне они не повреждены, они могут не работать из-за нарушения контакта в цоколе или перегоревшей нити. Замените лампу на новую, чтобы исключить эту причину.
5. Проверка на ошибки в схеме подключения: Если фары все еще не работают после проверки вышеописанных элементов, возможно, ошибка кроется в самой схеме подключения. Убедитесь, что все соединения сделаны в соответствии с инструкцией и схема подключения правильная. Некоторые автомобилисты делают ошибки при подключении, что приводит к отсутствию работы фары.
6. Проверка напряжения: Используйте мультиметр, чтобы измерить напряжение на контактах фар. Оно должно составлять 12 В. Если напряжение меньше, возможна проблема с аккумулятором или генератором. В этом случае стоит проверить работу этих элементов.
7. Защита от влаги: Важно обеспечить защиту от влаги и пыли на всех соединениях. Если противотуманные фары не защищены должным образом от внешних воздействий, это может привести к быстрому выходу из строя. Регулярно проверяйте герметичность соединений и кабелей.
Требования ПДД к установке противотуманных фар на ВАЗ 2110
Противотуманные фары на ВАЗ 2110, как и на других автомобилях, должны соответствовать требованиям Правил дорожного движения (ПДД) для обеспечения безопасности движения и предотвращения создания помех другим участникам дорожного движения.
Основные требования ПДД к установке противотуманных фар:
- Местоположение фар: Противотуманные фары должны быть установлены в нижней части передней части автомобиля, на расстоянии не выше 0,5 м от дорожного покрытия.
- Регулировка угла наклона: Угол наклона противотуманных фар должен быть установлен так, чтобы световой поток не слепил водителей встречных автомобилей. Неправильно отрегулированные фары могут привести к штрафам.
- Использование фары: Противотуманные фары разрешается использовать только в условиях плохой видимости (туман, дождь, снегопад), а также при движении на низкой скорости. На трассах и в условиях нормальной видимости их использовать запрещено.
- Тип ламп: На ВАЗ 2110 для установки противотуманных фар могут быть использованы галогенные лампы или светодиодные (LED) источники света, соответствующие стандартам. Важно, чтобы фары были сертифицированы и имели соответствующие маркировки.
- Состояние: Противотуманные фары должны быть исправны. При их неисправности автомобиль не может быть использован на дороге, так как это может привести к штрафу за нарушение требований безопасности.
При установке противотуманных фар на ВАЗ 2110 необходимо учитывать, что они должны быть сертифицированы для использования в соответствии с законодательством, иначе водитель может быть оштрафован. Установка дополнительных фар без соблюдения этих требований может привести к административным санкциям, включая штраф и снятие номера с автомобиля.
Вопрос-ответ:
Как подключить противотуманные фары на ВАЗ 2110?
Для подключения противотуманных фар на ВАЗ 2110 нужно выполнить несколько основных шагов. Сначала следует установить сами фары на бампер, если они не были установлены ранее. Затем потребуется подключить проводку, прокладывая её от фар к кнопке включения в салоне. Для этого можно использовать проводку с реле для предотвращения перегрузки системы. После этого подключается кнопка включения фар, которая устанавливается в панели управления. Не забудьте подключить питание через предохранитель, чтобы избежать короткого замыкания.
Какие инструменты и материалы нужны для установки противотуманных фар на ВАЗ 2110?
Для установки противотуманных фар на ВАЗ 2110 вам понадобятся следующие инструменты: отвертка, ключи для снятия бампера, мультиметр для проверки проводки, изолента, ножницы для обрезки проводов и монтажный комплект для фар. Также важно иметь реле, предохранитель, проводку нужного сечения и, конечно, сами противотуманные фары. Все эти материалы можно приобрести в автомобильных магазинах или на рынках запчастей.
Где можно установить кнопку включения противотуманных фар в ВАЗ 2110?
Кнопку включения противотуманных фар можно установить в нескольких местах на панели управления, но наиболее удобным вариантом является место рядом с рычагом переключения фар. Для этого нужно будет аккуратно снять пластиковую накладку панели, чтобы установить кнопку в предусмотренное место. Важно, чтобы кнопка была расположена таким образом, чтобы её было удобно использовать во время вождения.
Можно ли подключить противотуманные фары без реле на ВАЗ 2110?
Подключение противотуманных фар без реле возможно, но это может привести к перегрузке проводки, так как фары могут потреблять больше тока, чем предусмотрено для обычных проводов. В результате это может вызвать короткое замыкание или выход из строя других элементов электрической системы автомобиля. Реле используется для защиты проводки и предотвращения таких проблем, а также для того, чтобы управление фарами было безопасным и удобным.
Какие проблемы могут возникнуть при установке противотуманных фар на ВАЗ 2110?
Одной из основных проблем при установке противотуманных фар на ВАЗ 2110 может быть неправильное подключение проводки, что приведет к неработающим или мигающим фарам. Также могут возникнуть сложности с установкой фара на бампер, если автомобиль не имеет специальных креплений. Иногда возникает потребность в дополнительной настройке электрической системы или обновлении схемы подключения. Важно тщательно проверить все соединения и убедиться, что проводка не повреждена и не перетирается.
Как подключить противотуманные фары на ВАЗ 2110?
Для подключения противотуманных фар на ВАЗ 2110 нужно провести несколько шагов. Начнем с того, что необходимо приобрести комплект фар с проводами, реле и тумблером для включения. Противотуманные фары подключаются через реле, которое обычно монтируется в блок предохранителей или в подкапотное пространство. Провода фары подключаются к реле, а реле – к аккумулятору и соответствующему предохранителю. Также потребуется установить тумблер на панели управления, чтобы включать фары вручную. Важно проверить правильность соединений, чтобы избежать короткого замыкания.
Какие сложности могут возникнуть при подключении противотуманных фар на ВАЗ 2110?
Основные сложности при подключении противотуманных фар на ВАЗ 2110 связаны с необходимостью прокладывать новые провода и устанавливать реле, которое не предусмотрено в стандартной комплектации автомобиля. Кроме того, могут возникнуть проблемы с установкой тумблера на панели, так как для этого может потребоваться разборка части приборной панели. Также важно правильно подключить фары, чтобы не перегрузить систему электропитания. В некоторых случаях потребуется адаптировать проводку, особенно если используются оригинальные фары, которые не соответствуют стандартной комплектации ВАЗ 2110.
