Правильное подключение реле стартера на УАЗ Буханка – это важный этап для обеспечения бесперебойной работы электрооборудования и надежности запуска двигателя. От качества подключения зависит не только функционирование стартера, но и безопасность транспортного средства. Существуют особенности, которые важно учесть при монтаже реле, чтобы избежать распространенных ошибок и повысить долговечность работы устройства.
Первый этап подключения реле стартера включает в себя выбор подходящей модели устройства. На УАЗ Буханка обычно устанавливается реле с номиналом 12 В и мощностью до 30 А. Для этого важно проверить технические характеристики реле, чтобы оно соответствовало требованиям системы электропитания автомобиля. Убедитесь, что контакты реле достаточно мощные для того, чтобы выдержать пиковые нагрузки при старте двигателя.
Второй этап – правильная прокладка проводов. Все соединения должны быть выполнены с минимальными потерями и надежной изоляцией. Особое внимание стоит уделить качеству контактов и их защите от коррозии, так как повышенная влажность в салоне или в моторном отсеке может привести к повреждению проводки. Используйте для соединений медные провода с соответствующим сечением, а также защитные гильзы для предотвращения коротких замыканий.
Третий этап – проверка работоспособности системы после установки. Важно тестировать реле на автомобиле, чтобы убедиться в правильности подключения. Для этого включите зажигание и несколько раз попробуйте запустить двигатель. Если реле срабатывает корректно, двигатель запускается с первого раза, а контакты остаются чистыми, значит, установка выполнена правильно. В противном случае стоит обратить внимание на возможные дефекты проводки или нечеткие соединения.
Подготовка к установке реле стартера: проверка компонентов
Перед тем как приступить к установке реле стартера на УАЗ Буханка, необходимо выполнить несколько проверок. Это поможет избежать ошибок при подключении и обеспечит долговечность работы системы.
1. Проверка реле стартера
Для начала нужно убедиться, что новое реле стартера соответствует техническим требованиям модели УАЗ Буханка. Оно должно быть рассчитано на ток, который будет проходить через цепь при запуске двигателя (обычно около 100-150 А). Использование неподходящего реле может привести к его быстрому выходу из строя. Обратите внимание на маркировку устройства, оно должно иметь необходимые сертификаты качества.
2. Состояние проводки
Перед установкой реле стоит осмотреть проводку, особенно те участки, которые будут подключаться к реле. Проверьте, чтобы провода не имели повреждений, не были обгоревшими или изношенными. Если проводка повреждена, замените её на новую, соответствующую характеристикам для стартера (обычно 6-8 мм² для основных цепей).
3. Проверка аккумулятора
Аккумулятор должен быть заряжен на достаточный уровень. Если напряжение на клеммах ниже 12 В, реле может не срабатывать или работать нестабильно. При низком уровне заряда рекомендуется зарядить аккумулятор перед установкой.

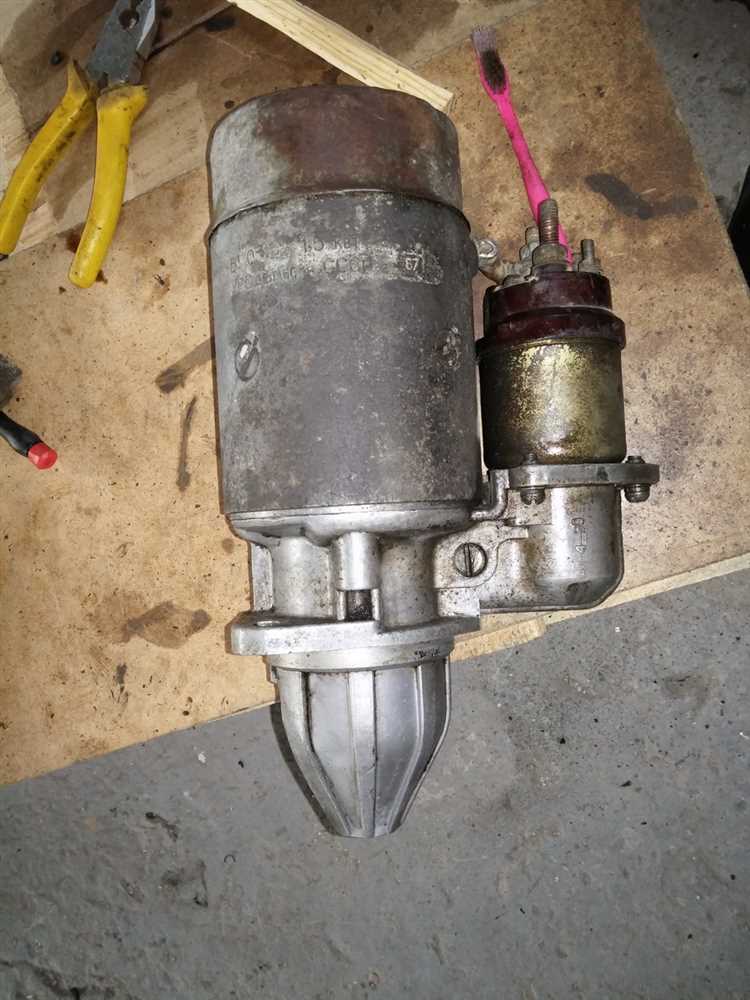

4. Осмотр стартерной системы
Обратите внимание на состояние стартера и его соединений. Убедитесь, что стартер не имеет излишнего люфта, а все крепления надёжно затянуты. Если стартер работает с перебоями или находит проблемы при запуске, это может указывать на неисправности, требующие устранения до установки реле.
5. Подготовка монтажных инструментов
Перед установкой реле стартера подготовьте необходимые инструменты: мультиметр для проверки проводки, набор отверток и ключей для снятия и установки реле, а также изоленту и термоусадочные трубки для защиты проводов. Все соединения должны быть надёжно изолированы, чтобы избежать короткого замыкания.
Проведение этих проверок гарантирует правильность установки и работу реле стартера в дальнейшем.

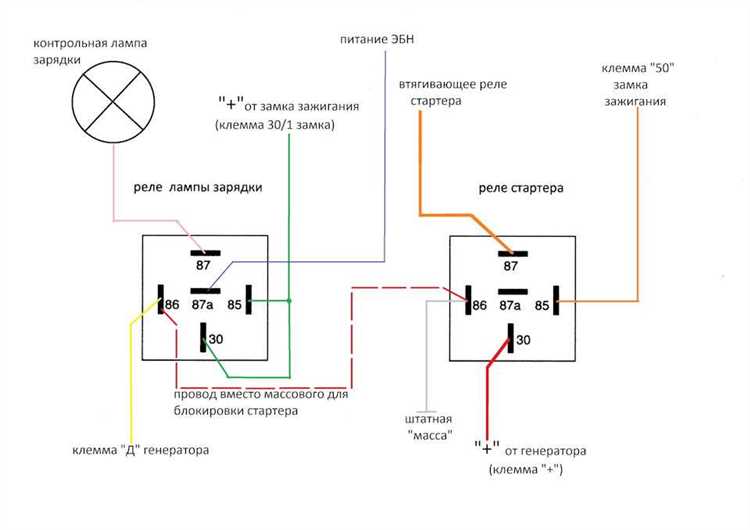

Схема подключения реле стартера для УАЗ Буханка
Для подключения реле стартера на УАЗ Буханка необходимо точно следовать схеме, чтобы обеспечить корректную работу системы пуска двигателя. Реле стартера выполняет роль посредника между аккумулятором и стартером, активируя его при подаче напряжения. Рассмотрим ключевые моменты подключения.
- Контакт «30»: Это основной контакт реле, на который подается напряжение от аккумулятора. Здесь подключается провод от положительного контакта аккумулятора.
- Контакт «87»: На этот контакт подключается провод, который идет к стартеру. Он используется для передачи тока, необходимого для запуска двигателя.
- Контакт «86»: На этот контакт поступает управляющий сигнал с ключа зажигания. Когда ключ повернут в положение «стартер», реле замкнет цепь и подаст напряжение на стартер.
- Контакт «85»: Этот контакт соединяется с массой автомобиля или на корпус реле. Он служит для замыкания управляющей цепи реле.
Для правильного подключения рекомендуется использовать провод сечением не менее 6 мм² для основной цепи (контакты «30» и «87»). Для управляющей цепи (контакты «85» и «86») достаточно провода сечением 1,5 мм².
При монтаже реле важно соблюдать правильность соединений, чтобы избежать коротких замыканий или перегрева проводки. Также важно обеспечить качественное заземление реле, поскольку от этого зависит его надежная работа.
После подключения всех проводов следует проверить работоспособность реле, прокачав цепь с помощью ключа зажигания. Если стартер не срабатывает, нужно проверить контакты и соединения на наличие окисления или слабых соединений.
Инструменты и материалы для подключения реле стартера
Для правильного подключения реле стартера на УАЗ Буханка понадобятся следующие инструменты и материалы:
1. Реле стартера – основной компонент, который управляет включением стартера. Подберите реле, соответствующее модели вашего автомобиля, с учетом рабочей нагрузки и характеристик напряжения.
2. Кабели и провода – используйте провода с изоляцией, рассчитанные на рабочее напряжение 12 В и ток до 30-40 А. Для подключения от реле к стартеру потребуется провод с сечением 4-6 мм², для питания реле и управляющего сигнала – провод с сечением 1-2 мм².
3. Клеммы и соединители – для надежных соединений между проводами используйте подходящие клеммы, которые обеспечат плотный контакт без риска окисления. Для соединений кабелей с клеммами лучше использовать луженые медные клеммы.
4. Защитная изоляция – для предотвращения коротких замыканий и износа проводов используйте термоусадочные трубки. Это защитит от воздействия внешней среды и механических повреждений.
5. Ключи и отвертки – для монтажа реле и крепления проводов понадобятся плоскогубцы, разводные ключи, а также крестовая и плоская отвертки для работы с клеммами и болтами.
6. Инструмент для обжима – используйте обжимной инструмент для надежной фиксации проводов в клеммах. Это важный элемент для обеспечения безопасного и долгосрочного соединения.
7. Тестер или мультиметр – для проверки правильности подключения и определения целостности цепей, особенно важно убедиться, что реле и стартер получают стабильное питание.
8. Фиксирующие элементы – для крепления реле и проводки используйте пластиковые стяжки или монтажные скобы. Это обеспечит стабильность и безопасность системы подключения.
Пошаговая инструкция по подключению реле стартера
Подключение реле стартера на УАЗ Буханка требует аккуратности и внимательности. Следующие шаги помогут вам выполнить установку правильно.
- Отключение аккумулятора
Перед началом работы снимите клеммы с аккумулятора, чтобы избежать короткого замыкания или поражения электрическим током.
- Выбор места для установки реле
Реле стартера устанавливается в моторном отсеке, на специальной кронштейне или в удобном месте для доступа и охлаждения. Это должно быть место рядом с основными проводами стартера.
- Подключение проводов к клеммам реле
Реле стартера имеет несколько клемм:
- Клемма «50» (управляющая) – соединяется с кнопкой запуска или проводом, идущим от ключа зажигания;
- Клемма «87» (выход к стартеру) – соединяется с обмоткой стартера.
- Проверка крепления реле
Убедитесь, что реле установлено крепко и не перемещается. Это предотвращает возможность короткого замыкания или перерыва в цепи.
- Подключение массы
Подключите провод от реле к корпусу автомобиля или к массе. Это обязательный шаг для нормальной работы устройства.
- Проверка цепи управления
Подключите провод к клемме «50» реле, которая идет к кнопке стартера или зажигания. Убедитесь, что цепь работает корректно при включении зажигания.
- Проверка работы стартера
После подключения всех проводов и проверки их надежности, подключите аккумулятор и попробуйте запустить двигатель. Если реле функционирует правильно, стартер должен включиться при повороте ключа.
После выполнения этих шагов, вы должны получить полноценное подключение реле стартера на УАЗ Буханка. Если при проверке возникнут проблемы, убедитесь в правильности подключений и целостности проводки.
Основные ошибки при подключении реле стартера и как их избежать
Одна из главных ошибок – неправильное подключение проводов к клеммам реле. Нужно строго следить, чтобы клемма «30» была подключена к положительному полюсу аккумулятора, а клемма «87» – к стартеру. Неверная последовательность подключения приведет к тому, что стартер не будет получать питание, и двигатель не заведется.
Часто встречается ошибка при соединении проводов управления реле. Неправильное подключение провода от ключа зажигания или от замка может вызвать неисправность реле, так как сигнал на включение стартера не будет поступать. Для правильной работы необходимо использовать надежные контакты, иначе могут возникнуть проблемы с контактом и реле не сработает.
Ошибки при монтаже также могут включать игнорирование защиты от короткого замыкания. Убедитесь, что провода проложены так, чтобы избежать их повреждения, и используйте изоляцию в местах, где провода могут перетереться. Особенно это важно для проводов, ведущих к реле и стартеру, так как короткое замыкание может вывести из строя весь стартерный механизм.
Еще одна распространенная ошибка – это недостаточная фиксация реле в монтажном месте. Если реле установлено ненадежно или с большим зазором, могут возникнуть проблемы с его контактами, что в итоге приведет к плохому срабатыванию устройства. Рекомендуется фиксировать реле на прочную, устойчивую поверхность с использованием крепежных элементов, чтобы избежать колебаний и неполных соединений.
Нередко пользователи забывают про проверку состояния контактов. Если контакты реле окислились или загрязнились, это может привести к их плохому контакту, что, в свою очередь, вызовет неисправности в системе пуска. Рекомендуется регулярно проверять состояние контактов и при необходимости очищать их.
Не менее важным моментом является проверка сопротивления соединений. Плохой контакт в проводке может значительно ухудшить работу реле. Используйте многожильный провод с хорошей изоляцией для подключения реле. Это поможет избежать перегрева и потери мощности при работе стартера.
Не забывайте о правильной настройке промежуточных реле, если они присутствуют в цепи. Неверно настроенные реле могут вызвать избыточное напряжение или ток, что приведет к перегреву и выходу из строя реле или других компонентов системы стартера.
Проверка работы реле стартера после установки
После установки реле стартера на УАЗ Буханку важно убедиться, что устройство функционирует корректно. Для этого выполните несколько простых шагов.
1. Проверка проводки. Убедитесь, что все соединения проводов выполнены правильно и надежно. Проверьте, чтобы клеммы не имели ослабленных контактов, а провода не были повреждены. Особое внимание уделите проводке от аккумулятора к реле и от реле к стартеру. Ослабленные или поврежденные контакты могут стать причиной неправильной работы реле.
2. Проверка сигнала на управляющем контакте. Для проверки подачи сигнала на управляющий контакт реле используйте мультиметр. Поставьте прибор в режим измерения напряжения и подключите один щуп к управляющему контакту реле, а другой – к «массе» автомобиля. При включении зажигания и попытке запуска двигателя на управляющем контакте должно появляться напряжение около 12 В.
3. Проверка срабатывания реле. После подачи напряжения на управляющий контакт реле, оно должно сработать. Для проверки используйте слух или вибрацию. При нормальной работе вы должны услышать щелчок реле. Если щелчка нет, значит, реле не срабатывает, и возможно, оно неисправно.
4. Проверка работы стартера. Попросите помощника повернуть ключ в замке зажигания для запуска двигателя. Если реле работает правильно, стартер должен включиться и начать вращать двигатель. Если стартер не работает, при этом вы слышите щелчок реле, вероятно, проблема в стартере или его подключении.
5. Проверка на короткое замыкание. При неправильной установке реле или проводки возможно возникновение короткого замыкания. Для этого осмотрите все контакты на предмет повреждений или ненадежных соединений. Если срабатывает предохранитель, значит, существует короткое замыкание в системе.
Проводя эти тесты, можно убедиться в правильности установки реле и его работоспособности. Если реле не прошло проверку на одном из этапов, рекомендуется заменить его или перепроверить установку.
Вопрос-ответ:
Как правильно подключить реле стартера на УАЗ Буханка?
Для подключения реле стартера на УАЗ Буханка нужно следовать схеме. Реле стартера обычно устанавливается вблизи аккумулятора, а провод от него соединяется с обмоткой соленоида стартера. Провод от аккумулятора подсоединяется к контакту, который идет на двигатель стартера, а контакт для управления реле подключается к кнопке на панели или к системе зажигания. Важно убедиться в надежности всех соединений и заизолировать их от возможных коротких замыканий.
Какие проводки необходимо использовать при подключении реле стартера на УАЗ Буханка?
Для подключения реле стартера нужно использовать провода сечением не менее 2.5 мм² для основных цепей, которые подключаются к аккумулятору и стартеру. Для цепи управления реле можно использовать провода сечением 1.5 мм². Важно, чтобы все провода имели качественную изоляцию и выдерживали необходимые нагрузки, особенно в условиях экстремальных температур и вибрации.
Нужен ли предохранитель при подключении реле стартера на УАЗ Буханка?
Да, предохранитель необходим. Он устанавливается в цепи питания реле стартера, чтобы защитить проводку и компоненты от короткого замыкания или перегрузки. Обычно используется предохранитель на 30 ампер, но точный выбор зависит от характеристик проводки и самой системы стартера. Этот предохранитель должен быть установлен как можно ближе к аккумулятору для максимальной защиты системы.
Как можно проверить работу реле стартера на УАЗ Буханка после установки?
Для проверки работы реле стартера после его установки необходимо выполнить несколько простых шагов. Во-первых, нужно проверить все соединения на наличие коррозии и надежность крепления проводов. Затем, при включении зажигания и попытке старта двигателя, реле должно срабатывать, и стартер должен начать вращение. Если стартер не запускается, нужно проверить цепь управления реле и само реле с помощью мультиметра, проверив наличие напряжения на его управляющем контакте.
Как избежать поломок реле стартера на УАЗ Буханка?
Чтобы избежать поломок реле стартера, важно регулярно проверять состояние проводки и контактов, избегать перегрузки системы и следить за уровнем зарядки аккумулятора. Также стоит контролировать состояние самого реле: если оно начинает издавать необычные звуки или проявлять признаки неправильной работы, лучше сразу его заменить. Регулярное техническое обслуживание и своевременная диагностика помогут избежать серьезных проблем с реле стартера.
Как подключить реле стартера на УАЗ Буханка?
Для правильного подключения реле стартера на УАЗ Буханка нужно выполнить несколько шагов. Сначала следует убедиться в наличии подходящих проводов и инструмента. Реле стартера обычно имеет четыре основных контакта: два для подключения питания (к плюсовой и минусовой клемме аккумулятора), один для питания катушки стартера и один для сигнала от ключа зажигания. Подключение начинается с соединения проводов питания с аккумулятором через реле, затем подключается провод к стартеру. Важно проверить, что контакты соединены надежно и изоляция проводов не повреждена. После этого можно подключить сигнальный провод от замка зажигания. Не забудьте проверить, что реле работает корректно, чтобы избежать возможных неисправностей в системе пуска двигателя.
