Как подцепить генератор на уаз 402 схема

Генератор на УАЗ 402 является важной частью электрической системы автомобиля. Он обеспечивает зарядку аккумулятора и стабилизацию работы всех электрических устройств. Правильная схема подключения генератора гарантирует надежную работу как самого устройства, так и всей системы в целом. Существует несколько аспектов, которые необходимо учитывать при установке и подключении генератора на УАЗ 402, включая типы соединений, напряжение и порядок подключения проводов.

Основные элементы подключения генератора: проводка, регулятор напряжения, диодный мост и монтажная плата. Для правильной работы системы необходимо строго следовать схеме подключения. Важно помнить, что генератор УАЗ 402 работает на базе системы 12 вольт, и при нарушении соединений или неправильной установке могут возникнуть серьезные проблемы с зарядкой аккумулятора или с выходом из строя электрических компонентов автомобиля.

Подготовка к установке генератора на УАЗ 402

Перед установкой генератора на УАЗ 402 необходимо тщательно подготовить все элементы системы электроснабжения автомобиля. Прежде всего, стоит проверить исправность всех комплектующих и наличие необходимых инструментов.

Первый шаг – это демонтаж старого генератора, если он есть. Для этого отключите аккумуляторную батарею, чтобы избежать коротких замыканий. Далее снимите ремень привода генератора, ослабив натяжитель ремня. После этого открутите болты крепления генератора и аккуратно снимите его с двигателя.

После демонтажа старого генератора важно проверить состояние шкива и натяжного механизма ремня. Наличие трещин или износа шкива может привести к неправильной работе системы, а поврежденный натяжитель – к недостаточному натяжению ремня.

Перед установкой нового генератора убедитесь в его совместимости с автомобилем УАЗ 402. Учитывайте мощность и тип генератора, который должен соответствовать требованиям бортовой сети автомобиля. Например, для УАЗ 402 рекомендуется использовать генератор мощностью 55 А, так как это обеспечит стабильную работу электрической системы.

Кроме того, перед установкой следует проверить состояние проводки и контактов, которые будут соединяться с генератором. Прочистите все соединения от окислов и загрязнений, чтобы обеспечить надежный контакт. Важно также убедиться в отсутствии повреждений на проводах, которые могут повлиять на работу системы зарядки.

После подготовки всех компонентов можно приступить к установке генератора. Установите его на место и закрепите болтами. Подключите провода, начиная с плюсового кабеля, затем минусовой. Особое внимание уделите надежности соединений и отсутствию коррозии на контактах.

После установки проверьте натяжение ремня. Он не должен быть слишком тугим, но и не слишком ослабленным. Оптимальное натяжение обеспечит нормальную работу генератора и предотвратит излишний износ ремня и подшипников.

Выбор подходящего генератора для УАЗ 402

При выборе генератора для УАЗ 402 важно учитывать несколько ключевых факторов, таких как мощность, совместимость с электрической системой автомобиля и условия эксплуатации. Оригинальный генератор для УАЗ 402 имеет мощность 14 Вт и рассчитан на работу в условиях стандартной нагрузки, что вполне подходит для большинства автомобилей этой модели. Однако при необходимости повышения производительности или модернизации системы электроснабжения, следует обратить внимание на альтернативные варианты генераторов.

Мощность генератора должна быть достаточной для работы всех электрических устройств автомобиля. Если в автомобиле планируется установка дополнительных потребителей электроэнергии, например, мощных фар, дополнительного оборудования или усиленных систем звука, лучше выбирать генератор с мощностью 20 Вт и выше. Это обеспечит стабильную работу как штатных, так и дополнительных элементов электрооборудования.

Важно учесть, что при замене генератора необходимо обратить внимание на его крепежные элементы. УАЗ 402 использует стандартный кронштейн для крепления генератора, поэтому при выборе нового агрегата важно удостовериться в его совместимости с этим креплением. В случае установки генератора другой модели, может понадобиться дополнительная подгонка кронштейна или изменение положения креплений.

Для того чтобы генератор надежно функционировал, необходимо учесть его параметры по току и напряжению. Оригинальные генераторы УАЗ 402 выдают напряжение 14 В, что является стандартным для автомобилей этого класса. Важно выбрать генератор, который будет соответствовать этим параметрам, иначе возможны проблемы с зарядкой аккумулятора или излишняя нагрузка на электрическую систему.

Рекомендуется выбирать генераторы с хорошей репутацией производителя и гарантией на длительный срок. Модели от известных брендов, такие как «Могилев» или «Энергомаш», зарекомендовали себя как надежные и долговечные, что является важным критерием для эксплуатации в условиях российской зимы и сложных дорожных условий.

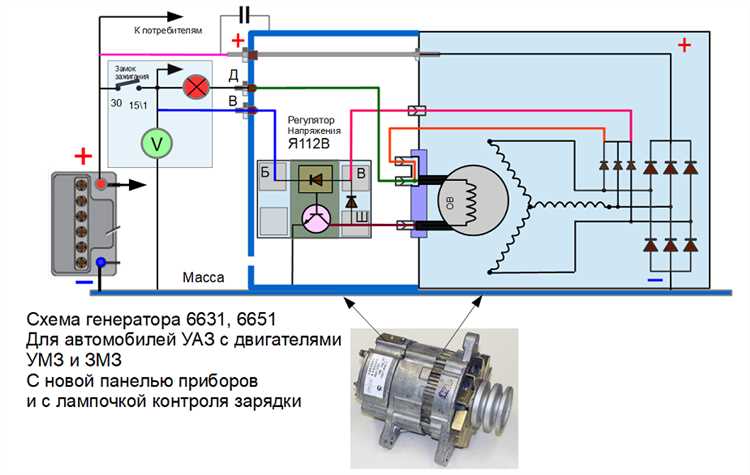

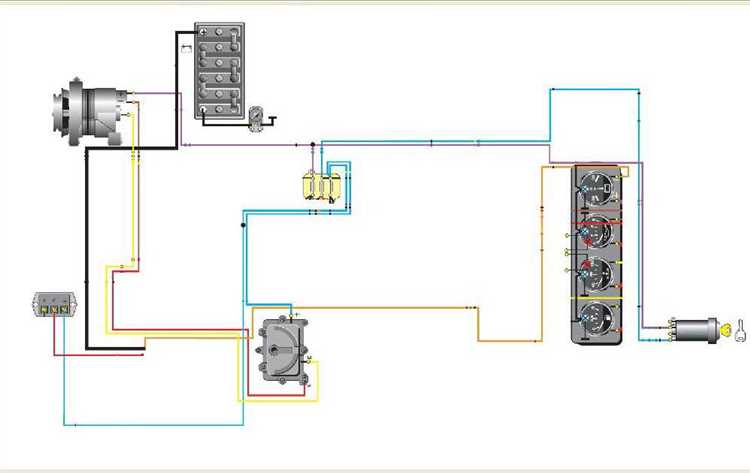

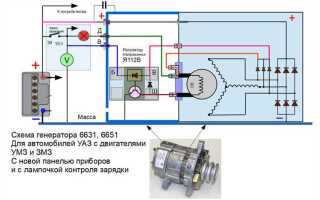

Схема подключения проводки к генератору

Для подключения проводки к генератору УАЗ 402 необходимо строго соблюдать последовательность, чтобы обеспечить стабильную работу электрооборудования. Сначала важно убедиться, что генератор правильно установлен и закреплен на двигателе. Для подключения используются основные провода: силовой провод, провод возбуждения и провод массы.

Силовой провод от генератора подключается к аккумулятору. Обычно это толстый провод, рассчитанный на высокие токи, который передает заряд на аккумулятор. Он соединяется с плюсовым контактом аккумулятора через щеточный блок генератора. Обязательно проверяйте надежность контакта и отсутствие повреждений изоляции.

Для подключения массы используется провод, который соединяет корпус генератора с кузовом автомобиля. Он необходим для правильного заземления устройства и предотвращения возможных электрических помех. Провод массы должен быть хорошо закреплен на корпусе генератора и на шасси автомобиля.

Особое внимание стоит уделить состоянию проводки. Все соединения должны быть чистыми, без коррозии и повреждений изоляции. В случае обнаружения повреждений необходимо немедленно заменить проводку или провести ремонт с использованием изоляционной ленты или термоусадочных трубок для предотвращения коротких замыканий.

После подключения проводки обязательно проверьте систему на наличие напряжения с помощью мультиметра. Также важно убедиться в правильной работе регулятора напряжения, чтобы избежать перепадов напряжения, которые могут повредить электронные компоненты автомобиля.

Установка ремня на генератор УАЗ 402

Для корректной работы генератора УАЗ 402 необходимо правильно установить ремень, обеспечивающий передачу вращающего момента от коленчатого вала к генератору. Ремень должен быть натянут, но не чрезмерно, чтобы избежать излишней нагрузки на подшипники и шкивы.

Перед началом установки убедитесь в следующем:

• Вы выбрали ремень подходящего размера (должен соответствовать рекомендованным характеристикам). Для УАЗ 402 это обычно ремень типа 6РК, длина зависит от модели генератора и натяжного устройства.
• Шкивы генератора и коленчатого вала чистые, без следов загрязнений или ржавчины, которые могут ухудшить сцепление ремня.

Алгоритм установки ремня:

1. Подготовка: Ослабьте натяжение ремня с помощью натяжного ролика или регулирующего болта. Если натяжной механизм сломан, его следует заменить до установки нового ремня.
2. Установка ремня: Прокачайте ремень через шкивы коленчатого вала и генератора, проверяя правильность его положения на всех участках. Ремень должен ложиться на шкивы без перекосов и провисаний.
3. Регулировка натяжения: Вращайте натяжной механизм до момента, когда ремень будет натянут с усилием около 10-15 мм провисания при нажатии пальцем в середине между шкивами. Убедитесь, что натяжение ремня равномерное по всей длине.
4. Проверка работы: После установки включите двигатель и послушайте работу генератора. При нормальном натяжении ремень не должен издавать лишних звуков, а напряжение на нем останется стабильным.

Правильная установка ремня способствует долговечности как самого ремня, так и генератора. Ремень должен быть проверен на отсутствие трещин, износа и других повреждений, особенно после первых 1000 километров пробега.

При подключении генератора УАЗ 402 необходимо строго соблюдать схему, чтобы обеспечить его нормальную работу. Неправильное подключение может привести к перегреву, короткому замыканию или даже поломке устройства.

Все соединения должны быть проверены на отсутствие коррозии и надежность контактов. Низкое сопротивление соединений помогает избежать потерь напряжения, что критически важно для правильной работы генератора и всей электрической системы автомобиля.

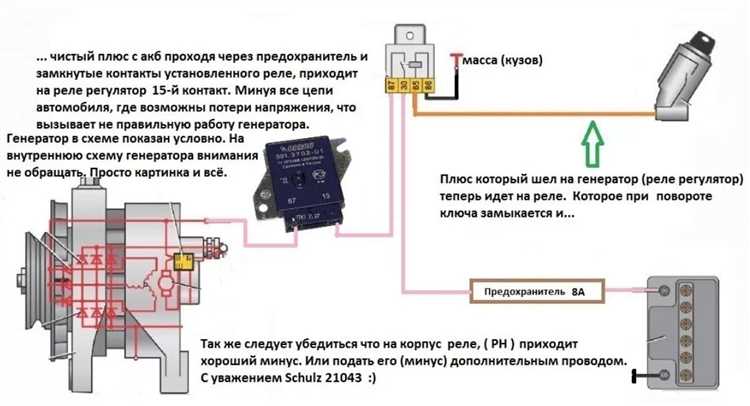

Подключение регулятора напряжения на УАЗ 402

Регулятор напряжения на УАЗ 402 выполняет важную функцию поддержания стабильного уровня зарядки аккумулятора. Неправильное подключение устройства может привести к повреждению электрооборудования, поэтому важно соблюдать точность при установке и подключении.

На УАЗ 402 используется регулятор напряжения типа РН 26, который подключается к генератору через специальные контакты. Рассмотрим процесс подключения поэтапно:

1. Подготовка к подключению: Перед установкой регулятора напряжения отключите аккумулятор и снимите проводку с генератора. Это предотвратит короткие замыкания и повреждения при работе с электрическими компонентами.
2. Проверка подключения: После завершения подключения проводов проверьте все соединения на отсутствие коротких замыканий. Убедитесь, что контакты плотно закреплены, а проводка не имеет повреждений.
3. Подключение аккумулятора: Подключите аккумулятор, соблюдая правильную полярность. Включите зажигание и проверяйте работу системы зарядки. Напряжение на аккумуляторе должно быть в пределах 13.5–14.5 В при работающем двигателе.

В случае возникновения нестабильной работы системы зарядки (например, если напряжение слишком высокое или низкое), возможно, потребуется регулировка самого регулятора или проверка генератора на исправность.

Для более точной настройки регулятора напряжения рекомендуется использовать мультиметр и следить за параметрами напряжения в разных режимах работы двигателя.

Тестирование работы генератора после подключения

После подключения генератора на УАЗ 402 важно провести несколько проверок для удостоверения в правильности его работы. Эти шаги помогут убедиться в отсутствии проблем с зарядкой аккумулятора и других неисправностей.

1. Проверка напряжения на выходе генератора

Используя вольтметр, измерьте напряжение на клеммах аккумулятора при включённом двигателе. При исправной работе генератора напряжение должно составлять от 13,5 до 14,5 В. Если напряжение ниже, это может свидетельствовать о неисправности генератора или неправильной его настройке.

2. Проверка работы регулятора напряжения

Неправильная работа регулятора напряжения может привести к избыточной зарядке или недозарядке аккумулятора. Для проверки необходимо включить двигатель и наблюдать за показаниями вольтметра. При изменении оборотов двигателя напряжение не должно выходить за пределы 14,5 В. Если напряжение скачет или значительно превышает норму, регулятор напряжения требует настройки или замены.

3. Проверка тока зарядки

Для проверки тока зарядки можно использовать амперметр. Подключите его между генератором и аккумулятором. При работающем двигателе ток зарядки должен составлять от 10 до 20 А в зависимости от мощности генератора и состояния аккумулятора. Если ток зарядки слишком низкий или высокий, стоит проверить генератор и систему проводки.

4. Проверка соединений и проводки

После подключения генератора важно проверить все электрические соединения на наличие коррозии, ослабленных контактов или повреждений проводки. Плохие контакты могут стать причиной неправильной работы генератора или полного его отказа.

5. Проверка работы индикатора заряда

На приборной панели УАЗ 402 установлен индикатор зарядки, который должен гаснуть при нормальной работе генератора. Если индикатор не гаснет, несмотря на правильные показания напряжения и тока, возможно, проблема в самом индикаторе или его проводке.

6. Диагностика шума и вибраций

Обратите внимание на шум и вибрации генератора. Если они присутствуют, это может указывать на износ подшипников или неправильную работу ремня привода. Также проверьте натяжение ремня. Он не должен быть слишком тугим или слабым.

Эти тесты помогут точно определить работоспособность генератора и избежать проблем с электрической системой УАЗ 402 в дальнейшем.

Типичные ошибки при подключении генератора на УАЗ 402

Правильное подключение генератора на УАЗ 402 требует внимательности, так как даже небольшие ошибки могут привести к серьезным повреждениям электросистемы. Рассмотрим несколько распространенных ошибок, которые часто совершаются при установке и подключении генератора.

• Неправильная полярность подключения: Часто допускается ошибка при подключении проводов на клеммах генератора. Важно, чтобы провод с плюсом подключался к клемме с положительным знаком, а провод с минусом – к клемме с отрицательным знаком. Неправильная полярность может привести к выходу из строя реле-регулятора и аккумулятора.
• Неправильный выбор ремня генератора: Использование ремня не подходящей длины или ширины может привести к его быстрому износу или недостаточному натяжению, что снижает эффективность работы генератора. Ремень должен быть идеально натянут, чтобы избежать пропуска и перегрева.
• Плохое заземление: Отсутствие надежного заземления генератора – частая ошибка, которая может привести к перегрузке и повреждению электрооборудования. Убедитесь, что заземляющий провод надежно подключен и не имеет повреждений.
• Необеспечение хорошего контакта на клеммах: Некачественное подключение проводов и неочищенные клеммы могут стать причиной плохого контакта и неправильной работы генератора. Важно, чтобы клеммы были чистыми, а контакты – плотно закрепленными.
• Неправильная установка регулятора напряжения: Ошибки при установке реле-регулятора часто приводят к перегрузке генератора или недостаточной зарядке аккумулятора. Регулятор должен быть установлен в соответствии с техническими характеристиками автомобиля, а его крепление должно быть надежным.
• Пропуск проверки состояния проводки: Перед подключением генератора необходимо тщательно проверить состояние проводки на наличие повреждений, коррозии или изломов. Проводка должна быть чистой и не иметь изломов, чтобы избежать короткого замыкания.

Избегая этих распространенных ошибок, можно существенно продлить срок службы генератора и обеспечить надежную работу всей электрической системы УАЗ 402.

Вопрос-ответ:

Как правильно подключить генератор на УАЗ 402?

Для подключения генератора на УАЗ 402 необходимо следовать нескольким ключевым шагам. Во-первых, убедитесь, что система зарядки исправна и все провода не повреждены. Подключите вывод с генератора к плюсовой клемме аккумулятора. Далее, подключите провод «массы» генератора к кузову или к шасси автомобиля. Важно, чтобы все соединения были надежными и чистыми, иначе могут возникнуть проблемы с зарядкой.

Какие основные проблемы могут возникнуть при подключении генератора на УАЗ 402?

Одной из частых проблем является плохой контакт на соединениях проводов, что может привести к неполной зарядке аккумулятора или его разрядке. Также важно правильно подключить регулятор напряжения. Если он неисправен, генератор может либо не давать заряд, либо подавать слишком высокое напряжение, что приведет к повреждению аккумулятора или других электронных компонентов автомобиля.

Как проверить исправность генератора на УАЗ 402 после подключения?

Для проверки исправности генератора на УАЗ 402 включите двигатель и замерьте напряжение на аккумуляторе с помощью вольтметра. Нормальное значение должно быть в пределах 13.5-14.5 В при работающем двигателе. Если напряжение ниже этого диапазона, это может указывать на неисправность генератора или регулятора напряжения.

Какие инструменты нужны для подключения генератора на УАЗ 402?

Для подключения генератора на УАЗ 402 вам понадобятся базовые инструменты, такие как гаечные ключи для крепления проводов и крепежных элементов, вольтметр для проверки напряжения, а также мультиметр для диагностики работы генератора. Важно также иметь изоленту и защитные перчатки для безопасной работы с электросистемой.

Можно ли подключить генератор на УАЗ 402 без вмешательства в проводку автомобиля?

Если старый генератор был исправен и схема подключения не была изменена, то можно установить новый генератор, не вмешиваясь в основную проводку. Однако важно учитывать, что возможны изменения в типе генератора или его характеристиках, поэтому перед установкой нового устройства желательно проконсультироваться с электриком или изучить техническую документацию на комплектующие.

Как правильно подключить генератор на УАЗ 402?

Для подключения генератора на УАЗ 402 необходимо следовать схеме, которая предполагает несколько этапов. В первую очередь важно правильно подключить провода от генератора к аккумулятору и распределительной панели. Обязательно следует использовать качественные соединения для предотвращения коррозии и потери контакта. Также важно, чтобы генератор был закреплен надежно, так как его вибрации могут повлиять на его работу и срок службы. Проверьте наличие и состояние ремня, так как он должен обеспечивать правильную передачу вращения от коленчатого вала к генератору. При подключении также нужно учитывать правильную полярность проводов, чтобы избежать повреждения системы. Рекомендуется проверять работу системы зарядки после подключения для уверенности, что генератор работает правильно.
