Нарушение фаз газораспределения на ВАЗ 2106 приводит к потере мощности, нестабильной работе двигателя и перерасходу топлива. Метки ГРМ – это ориентиры, по которым выставляется точное положение коленчатого и распределительного валов при сборке или обслуживании двигателя. При правильной установке исключаются ошибки синхронизации, особенно критичные для карбюраторных двигателей, устанавливаемых на этой модели.
На ВАЗ 2106 используется цепной привод ГРМ, и установка меток требует аккуратности. На звёздочке коленвала ориентир совмещается с литой риской на блоке цилиндров, расположенной чуть ниже уровня головки. Метка распредвала должна совпадать с приливом на корпусе подшипников. Дополнительно стоит проверить совпадение метки на промежуточной шестерне, хотя она служит лишь для привода масляного насоса и трамблёра.
Работы проводятся при снятой крышке ГРМ. Удобнее всего выставлять метки при снятой головке блока, но это не обязательно. Важно зафиксировать коленвал в положении верхней мёртвой точки (ВМТ) первого цилиндра – для этого ориентируются по метке на шкиве коленвала и шкале на крышке привода. Распредвал поворачивается до совмещения прорези на шестерне с меткой на корпусе. Натяжение цепи должно быть достаточным, чтобы исключить проскальзывание при первом запуске.

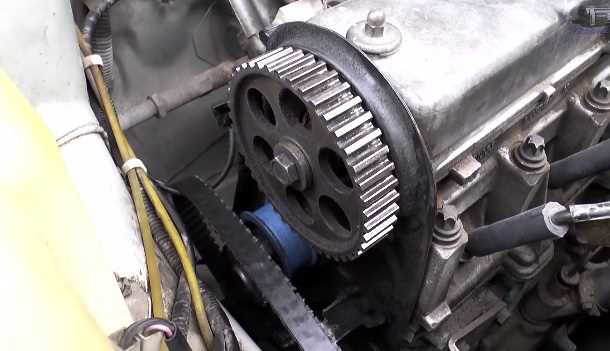

Как подготовить двигатель ВАЗ 2106 к установке меток ГРМ
Отключите минусовую клемму аккумулятора. Снимите крышку клапанного механизма, чтобы получить доступ к кулачкам распредвала. Прокладку крышки при этом желательно заменить на новую, если старая потеряла эластичность или имеет повреждения.
Поверните коленчатый вал за болт шкива по часовой стрелке до совмещения метки на шкиве с «нулевой» риской на шкале крышки цепи. Убедитесь, что поршень первого цилиндра находится в верхней мёртвой точке (ВМТ) такта сжатия – оба клапана при этом должны быть закрыты, кулачки распредвала смотрят в разные стороны под углом примерно 90° к плоскости головки блока.
Проверьте натяжение цепи – допускается не более 10–12 мм прогиба на участке между звёздочками коленвала и распредвала. При необходимости ослабьте болт натяжителя цепи и вручную выставьте оптимальное положение успокоителя, затем затяните болт.
Оцените состояние зубьев звёздочек, направляющих и цепи. Износ, сколы или растянутая цепь приведут к смещению фаз газораспределения даже при правильной установке меток. При выявлении дефектов замените детали.
После этих процедур двигатель готов к точной установке меток ГРМ.

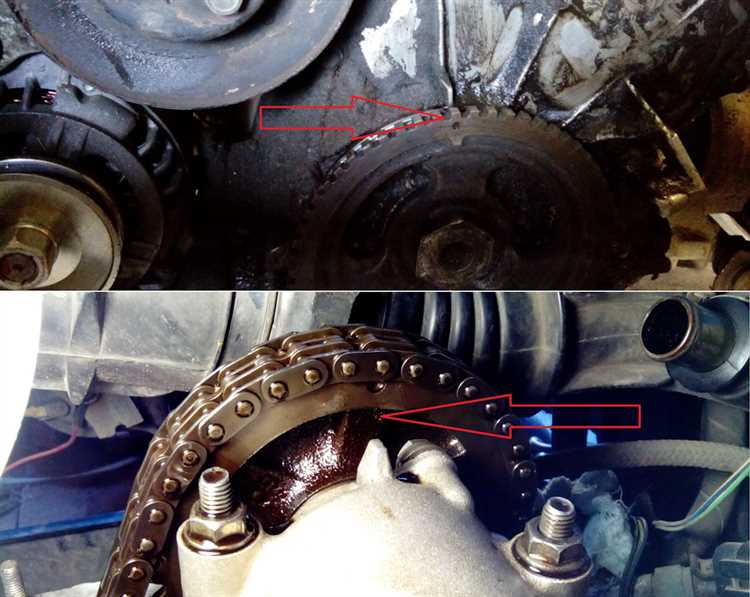

Выставление коленчатого вала в положение ВМТ первого цилиндра
Снимите крышку трамблёра и убедитесь, что бегунок указывает на контакт первого цилиндра. Это упростит контроль правильности установки.
Поверните коленчатый вал за болт шкива по часовой стрелке. Используйте головку на 38 мм и вороток. Не проворачивайте вал против часовой стрелки – это может привести к смещению цепи.
Ориентируйтесь на метки на шкиве и крышке цепи. Совпадение длинной риски на шкиве с отливом на крышке указывает на положение ВМТ. Метки должны совпасть точно – допуск не более 1 мм.
Проверьте положение распредвала: прорезь на шестерне должна быть строго горизонтальной, направленной параллельно плоскости головки блока. Если прорезь направлена вверх или вниз – коленвал нужно повернуть ещё на один оборот.
После совмещения меток проверьте натяжение цепи. Допустимое отклонение при нажатии рукой – не более 5 мм. Слабая цепь приведёт к смещению фаз.
Перед установкой крышки убедитесь, что шпонка на коленвале направлена вверх – это дополнительный ориентир ВМТ первого цилиндра.

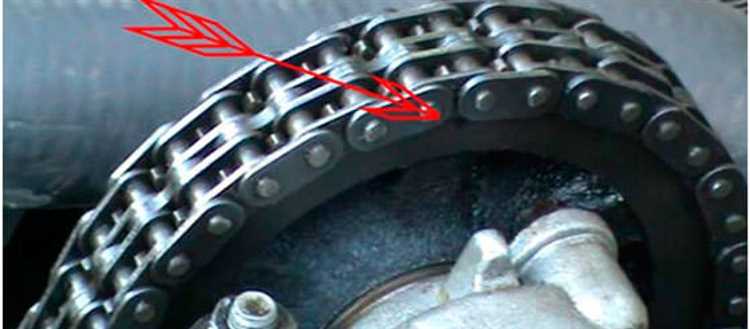

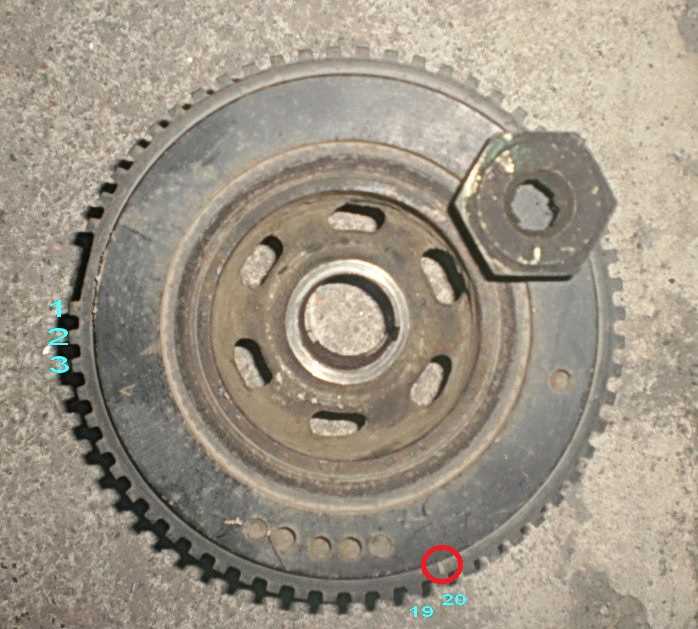

Проверка совпадения метки на шкиве коленвала с корпусом ГРМ
Поверните коленвал вручную по часовой стрелке до совмещения метки на шкиве с неподвижным выступом на крышке цепного механизма. Метка представляет собой риску или точку на внешней части шкива, а на корпусе – отлитый штифт или отлив, выполняющий роль указателя ВМТ.
Для удобства используйте торцовый ключ на «38» и вращайте болт коленвала за часовой стрелкой, контролируя совмещение по направляющему выступу. Коленвал должен останавливаться в положении, когда поршень первого цилиндра находится в верхней мёртвой точке такта сжатия. Это можно подтвердить, сняв крышку трамблёра: бегунок должен указывать на контакт первого цилиндра.
Если метка на шкиве отклонена от выступа даже на несколько миллиметров, это указывает на неправильную установку цепи или сдвиг распредвала. При этом может нарушаться фаза газораспределения, что влияет на запуск и работу двигателя. Корректировка выполняется повторной установкой цепи с учётом совмещения всех меток.
После проверки метки на коленвале следует обязательно зафиксировать его положение, чтобы не сместился при дальнейшем монтаже. Это особенно важно перед установкой цепи и регулировкой распредвала.
Установка распределительного вала по метке на звездочке
Перед установкой убедитесь, что поршень первого цилиндра находится в ВМТ на такте сжатия. Это можно проверить через смотровое отверстие крышки распределителя: бегунок должен быть направлен на контакт первого цилиндра.
Звездочка распредвала имеет метку в виде риска или углубления. Эта метка должна быть совмещена с выступом на корпусе подшипника распредвала (отливом на крышке). При совмещении риски и отлива распределительный вал устанавливается правильно по фазе.
- Установите звездочку на вал, совмещая шпонку с пазом на шестерне.
- Натяните цепь, придерживая вал от проворота ключом на 36 за шестигранник вала.
- Проверьте совпадение метки на звездочке с отливом на корпусе – они должны быть на одном уровне.
- Затяните болт крепления звездочки моментом 45–55 Н·м.
После затяжки проверните коленвал на два оборота по часовой стрелке. Метка на звездочке снова должна встать напротив отлива, а поршень первого цилиндра – в ВМТ. Если метки не совпадают, переставьте цепь на один-два зуба, добиваясь точного совмещения.
Даже незначительное смещение приведёт к нестабильной работе двигателя, поэтому добивайтесь точной установки метки без перекосов цепи и зазоров между звеньями и зубьями шестерни.
Как натянуть цепь ГРМ и зафиксировать натяжитель
Перед натяжкой цепи необходимо убедиться, что шкивы коленчатого и распределительного валов зафиксированы в положении установки меток. Цепь должна быть надета на звездочки без провисаний.
Ослабьте болт крепления натяжителя, расположенного на правой стороне блока цилиндров. Используйте ключ на 13. После ослабления цепь под действием пружины натяжителя частично натянется.
Поверните коленчатый вал по часовой стрелке за болт храповика на один-два оборота. Это обеспечит автоматическую подтяжку цепи натяжителем. Не проворачивайте вал против часовой – это может привести к сбою фаз.
После натяжки цепи затяните болт крепления натяжителя с усилием 2,2–2,5 кгс·м. Убедитесь, что корпус натяжителя не сдвинулся при затяжке.
Проверьте натяжение: при нажатии пальцем на ветвь цепи между звездочками прогиб не должен превышать 4–6 мм. При необходимости повторите операцию.
Если установлен механический натяжитель, выдвиньте шток вручную до устранения провисания, затем зафиксируйте его стопорной гайкой. Контроль – по отсутствию биения цепи при проворачивании вала.
Проверка совпадения всех меток после установки цепи
После установки цепи ГРМ на ВАЗ 2106 важно тщательно проверить положение всех меток. Несоответствие хотя бы одной из них может привести к неправильной работе двигателя или повреждениям. Процесс проверки требует внимательности и точности. Вот основные шаги, которые помогут убедиться в правильности установки.
1. Для начала убедитесь, что метка на распредвале находится в верхней мертвой точке (ВМТ). Это можно проверить, повернув коленчатый вал до совмещения метки с меткой на шкиве. При этом распредвал должен быть направлен строго в нужное положение, на 12 часов по отношению к блоку двигателя.
2. После этого проверьте метки на цепи и на зубчатых колесах. Метки на цепи должны совпасть с метками на шкивах коленвала и распредвала. Также важно, чтобы цепь не имела излишнего натяжения, что может привести к неверному положению меток во время работы двигателя.
3. Проверьте совпадение метки на коленвале с меткой на маховике. Это легко сделать с помощью специального индикатора или без него, вращая коленвал до момента совпадения этих меток.
4. Еще раз проверите натяжение цепи. Излишнее или недостаточное натяжение может повлиять на точность положения меток и работу двигателя. Обычно рекомендуется проверять натяжение в момент, когда коленвал находится в верхней мертвой точке.
5. После того как все метки будут проверены и подтверждены, прокрутите коленвал несколько оборотов вручную. Затем снова проверьте все метки. Если они совпадают, значит, цепь установлена правильно.
Не спешите запускать двигатель сразу после установки цепи. Важно удостовериться, что все параметры находятся в норме, иначе возможны серьезные повреждения.

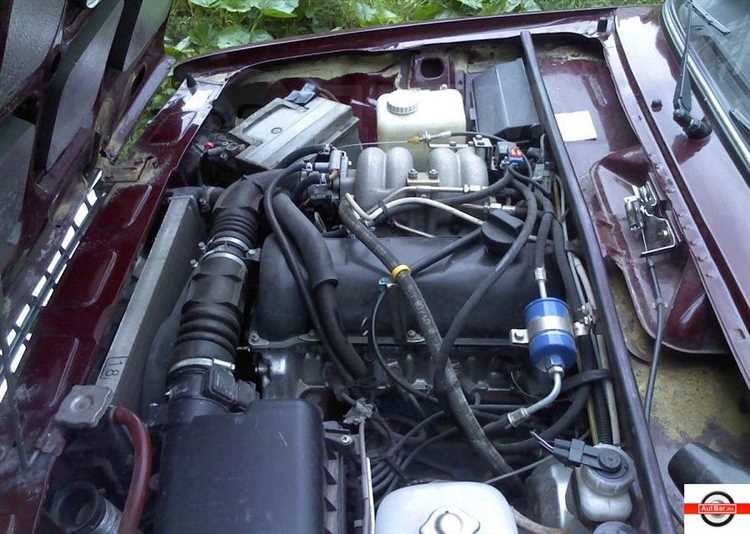

Корректировка положения валов при несовпадении меток
Если метки на шкивах распредвала и коленвала не совпадают при установке ГРМ на ВАЗ 2106, важно корректно исправить положение валов, чтобы избежать неправильной работы двигателя.
Для начала, убедитесь, что двигатель находится в верхней мертвой точке (ВМТ) первого цилиндра. Это обеспечит правильное ориентирование системы газораспределения.
- Проверьте положение коленвала. Для этого прокрутите его вручную с помощью ключа на болте шкива. Если метка на коленвале не совпадает с меткой на блоке, доведите коленвал до ВМТ.
- После того как коленвал находится в нужном положении, проверьте метки на распредвале. В идеале, они должны совпасть с отметками на крышке распредвала. Если метки не совпадают, аккуратно снимите ремень ГРМ.
- Проверьте положение шкива распредвала. Прокрутите распредвал вручную и убедитесь, что его метка находится в правильном положении относительно метки на блоке двигателя.
- Если метки не совпадают, аккуратно поверните распредвал на нужный угол, после чего снова установите ремень ГРМ. Убедитесь, что при этом коленвал остаётся в положении ВМТ.
- После установки ремня ГРМ проверьте точность всех меток. Для этого несколько раз прокрутите коленвал вручную, чтобы убедиться, что все метки совпадают на каждом обороте.
В случае, если установка ремня привела к неправильному положению меток, рекомендуется повторить процедуру с тщательной проверкой всех отметок. Несоответствие меток может привести к сбоям в работе двигателя и даже к его повреждению.
Проверка запуска двигателя после установки меток ГРМ
После того как метки ГРМ на ВАЗ 2106 установлены правильно, важно убедиться в корректности работы двигателя. Проверка запуска позволяет выявить возможные ошибки и предотвратить повреждения. Основные шаги для проверки:
1. Проверка зажигания: Перед попыткой запуска убедитесь, что метки ГРМ совпадают с указанными в технической документации для вашего автомобиля. Неправильно установленные метки могут привести к сбоям в зажигании и нарушению работы двигателя.
2. Проверка системы питания: Убедитесь, что топливо поступает в двигатель. Проверьте уровень бензина и работоспособность топливного насоса. Несоответствие в подаче топлива может повлиять на запуск.
3. Поворот коленвала: Перед запуском вручную прокрутите коленчатый вал несколько оборотов. Это позволит проверить, не мешают ли какие-либо детали в работе и не блокируют ли метки ГРМ установку клапанов.
4. Запуск двигателя: Включите зажигание и попытайтесь запустить двигатель. Если двигатель не запускается или работает с перебоями, проверьте цепь ГРМ, возможны проблемы с натяжением ремня или его состоянием. Если мотор не запускается после нескольких попыток, отключите аккумулятор и осмотрите систему.
5. Анализ работы двигателя: После успешного запуска внимательно слушайте двигатель. Нормальная работа без посторонних шумов подтверждает правильную установку меток. Если слышны стуки или необычные звуки, немедленно остановите двигатель и проверьте еще раз метки ГРМ, а также другие элементы, такие как клапаны и цепь.
6. Пусковой тест: После успешного запуска проверьте работу двигателя на холостых оборотах. Если двигатель не держит обороты или начинает троить, это может свидетельствовать о неправильной синхронизации ГРМ, и необходимо выполнить повторную проверку меток.
7. Прогрев: Дайте двигателю поработать на холостом ходу около 10 минут. Это поможет убедиться, что все компоненты ГРМ работают стабильно при различных температурах.
После этих шагов двигатель должен работать корректно. Если проблемы продолжаются, повторная проверка установки меток ГРМ и других элементов системы может устранить причину неисправности.
Вопрос-ответ:
Как правильно установить метки ГРМ на ВАЗ 2106?
Для установки меток ГРМ на ВАЗ 2106 важно точно следовать последовательности. Сначала нужно снять крышку распределителя и болт крепления шкива коленвала. После этого установите метку на шкиве коленвала так, чтобы она совпала с меткой на блоке двигателя. Затем проверяйте положение меток на распредвалах. Важно убедиться, что шестерни распредвалов находятся в нужном положении, иначе двигатель может работать некорректно.
Можно ли установить метки ГРМ на ВАЗ 2106 без специальных инструментов?
Да, это вполне возможно. Для этого нужно иметь стандартный набор инструментов: гаечные ключи, съемник шкива и головку для откручивания болтов. Однако, чтобы избежать ошибок и повреждений, рекомендуется использовать хотя бы базовый механический опыт и быть очень внимательным при установке меток. Также, если есть возможность, лучше обратиться к помощи опытного механика.
Почему важно точно выставить метки ГРМ на ВАЗ 2106?
Точное выставление меток ГРМ на ВАЗ 2106 необходимо для правильной работы двигателя. Если метки установлены неправильно, это может привести к нарушению синхронизации работы клапанов и поршней. В результате двигатель может потерять мощность, начать работать с перебоями, а в худшем случае — серьезно повредиться. Поэтому так важно следовать инструкциям и соблюдать точность.
Что делать, если после установки меток ГРМ на ВАЗ 2106 двигатель не заводится?
Если после установки меток ГРМ двигатель не заводится, нужно тщательно проверить правильность установки всех меток. Возможно, одна из них сдвинута, что нарушает синхронизацию. Также стоит проверить, не установлены ли детали ГРМ (например, ремень или шкивы) с отклонениями, которые могут мешать нормальной работе двигателя. Если проблемы не удается устранить самостоятельно, стоит обратиться в сервис для диагностики.
Как часто нужно проверять метки ГРМ на ВАЗ 2106?
Метки ГРМ на ВАЗ 2106 нужно проверять, как правило, при замене ремня ГРМ или при обслуживании двигателя, если замечены проблемы с его работой. Обычно ремень ГРМ меняется через каждые 50-60 тысяч километров пробега. Если замена ремня не требуется, то проверка меток не является регулярной процедурой, но она важна при любых сомнениях в работе двигателя.
Как правильно установить метки ГРМ на ВАЗ 2106 своими руками?
Для установки меток ГРМ на ВАЗ 2106 нужно сначала снять крышку клапанов и обеспечить двигатель в положение ВМТ (верхняя мертвая точка). Затем на шкивах распределительного и коленчатого валов должны совпасть метки. Для этого проверьте, чтобы метка на шкиве коленчатого вала находилась в верхней точке, а метка на распределительном валу — в соответствии с положением, указанным в инструкции. После установки проверьте правильность положения всех компонентов перед сборкой и установкой крышки. Важно соблюдать порядок, чтобы избежать повреждения двигателя.
Можно ли самостоятельно установить метки ГРМ на ВАЗ 2106 без специального инструмента?
Да, можно установить метки ГРМ на ВАЗ 2106 и без специального инструмента. Основное, что нужно — это терпение и внимательность. Вам понадобятся только основные инструменты: ключи, головки и возможно съёмник для шкивов. Главное — убедиться, что при установке меток коленчатый и распределительный валы зафиксированы в нужном положении. Если нет опыта, можно заранее проконсультироваться с мастером или посмотреть обучающее видео, чтобы избежать ошибок и не повредить двигатель.
