На двигателях ВАЗ 2115 (особенно 8-клапанных версиях с индексами 2111 и 21114) правильная установка меток газораспределительного механизма критически важна для стабильной работы мотора. Смещение хотя бы на один зуб может привести к потере мощности, детонации и увеличенному расходу топлива. При этом доступ к меткам достаточно прямолинейный, и вся процедура доступна для самостоятельного выполнения без профессионального оборудования.
Наиболее часто ориентируются по трем основным меткам: шкив коленвала, шкив распределительного вала и корпус ГРМ. На шкиве коленчатого вала метка совмещается с отливом на масляном насосе, а на шкиве распредвала – с выступом на задней крышке ремня. Важный нюанс – установка должна производиться только при снятом ремне и выставленных поршнях в положение ВМТ первого цилиндра. Чтобы убедиться в точности, дополнительно используют метку на маховике и окно в картере сцепления.
Для доступа к меткам потребуется ключ на 17 для проворота коленвала, рожковый ключ на 10 для демонтажа крышек ГРМ и обязательно вороток или трещотка. Проверка натяжения ремня после установки также обязательна: при усилии пальцев на участке между шкивами отклонение должно быть не более 5 мм. При слишком сильной или слабой натяжке возможен проскок зубьев или ускоренный износ подшипников натяжного ролика.
Важно: после установки и первой прокрутки вручную на два оборота коленвала повторно убедитесь, что метки совпадают. Только после этого запускается двигатель. Несоблюдение этого правила – частая причина ошибок при самостоятельной установке ГРМ на ВАЗ 2115.
Как подготовить двигатель ВАЗ 2115 к установке меток ГРМ
Перед установкой меток ГРМ необходимо обеспечить свободный доступ к элементам привода газораспределительного механизма. Сначала отсоедините минусовую клемму аккумулятора во избежание коротких замыканий.
Снимите пластиковую крышку ремня ГРМ. Для этого открутите болты крепления с помощью головки на 10 мм. Проверьте крышку на наличие повреждений – при необходимости замените.
Далее демонтируйте правое переднее колесо и защиту двигателя (если установлена). Поддомкратьте автомобиль и зафиксируйте его на опоре. Это обеспечит доступ к шкиву коленчатого вала через колесную арку.
Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого снимите свечу первого цилиндра, вставьте в отверстие тонкую трубку и медленно вращайте коленвал по часовой стрелке до момента, когда трубка достигнет верхнего положения. Поворачивайте вал только вручную – использование стартера запрещено.
Проверьте натяжение ремня. Если он ослаблен или имеются следы износа, его нужно заменить до установки меток. Также осмотрите натяжной ролик – люфт и шум при прокручивании указывают на необходимость замены.
Убедитесь в исправности шпоночных соединений шкивов распредвала и коленвала. Даже незначительное смещение может привести к неправильной установке фаз газораспределения.
Подготовив все вышеуказанное, можно приступать к точной установке меток ГРМ без риска повреждения двигателя.
Как правильно выставить коленвал по метке на шкиве
Для установки коленчатого вала по метке необходимо снять защитный кожух ремня ГРМ и обеспечить доступ к шкиву. Очисти поверхность шкива и крышки двигателя от грязи, чтобы метки были чётко видны.
Проворачивай коленвал за болт шкива по часовой стрелке до совмещения метки на шкиве с выступом или отливом на крышке передней крышки двигателя. На большинстве моторов ВАЗ 2115 используется метка в виде риски на шкиве и отлив на корпусе. Они должны строго совпасть.
Фиксируй коленвал в этом положении и переходи к установке распредвала по его метке. Любое отклонение приведёт к нарушению фаз газораспределения и нестабильной работе двигателя.
Как зафиксировать распредвал в нужном положении

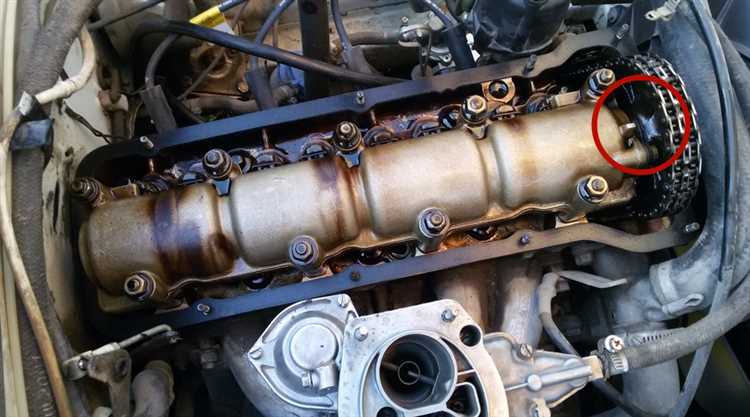

Перед фиксацией распредвала необходимо снять клапанную крышку и убедиться в совмещении метки на шкиве распределительного вала с выступом на корпусе подшипника. Это соответствует ВМТ первого цилиндра при такте сжатия.
Для точной установки проверни коленвал по часовой стрелке до совмещения метки на шкиве коленвала с отливом на кожухе ГРМ. После этого прокрути распределительный вал до совпадения метки на его шкиве с выступом на постели распредвала.
Для фиксации используем штатный зажим или специальный фиксатор распредвала. Если его нет – подойдет прочная металлическая пластина толщиной 2–3 мм, которую можно вставить между зубьями шкива и корпусом головки блока, не повреждая их. Важно обеспечить неподвижность шкива во время натяжки ремня.
После установки фиксатора не допускай обратного проворота распредвала. Малейшее смещение приведет к неправильной установке фаз и нестабильной работе двигателя.
Где искать метки на шестернях распредвала и коленвала
На ВАЗ 2115 метки газораспределительного механизма располагаются на видимых элементах шестерен и сопрягаемых поверхностях. Их точное совмещение критично для корректной работы двигателя.
- Метка на шестерне распредвала – это небольшая точка или риска, выбитая на торцевой части зубчатого колеса. Она должна совмещаться с отливкой-меткой на задней крышке головки блока цилиндров, расположенной чуть выше шестерни.
- Метка на шестерне коленвала – обычно выполнена в виде риски на зубчатом шкиве ремня ГРМ. Для ориентира используется литая метка на нижней крышке ремня или прилив на корпусе масляного насоса.
- Снимите верхнюю и нижнюю пластиковые крышки ремня ГРМ, чтобы обеспечить доступ к обеим шестерням.
- Поверните коленвал вручную за центральный болт по часовой стрелке до совмещения риски на шкиве коленвала с меткой на корпусе масляного насоса.
- Проверьте положение метки на распредвале: риска на шестерне должна строго совпасть с литой отметкой на крышке ГБЦ.
Если метки не совпадают, проверните коленвал ещё на один полный оборот и повторите проверку. Совпадение всех меток свидетельствует о правильной установке фаз ГРМ.
Как натянуть ремень ГРМ без смещения меток
Перед натяжкой убедитесь, что метки на шкиве коленвала и крышке совпадают, а также что метки на распредвале точно напротив выступа на задней крышке. Оба вала должны быть зафиксированы в этом положении. Коленвал удобно зафиксировать с помощью фиксатора или упора в маховик, распредвал – ключом на 17 через болт шкива.
Установите ремень на шкив коленвала, далее – на натяжной ролик, насос и распредвал. Натяжка начинается с нижней ветви, затем верхняя. Проверьте, чтобы ремень лег на зубья без провисаний и не натягивался за счёт силы руки.
Натяжной ролик поворачивается по часовой стрелке с помощью шестигранника на 6 мм до исчезновения провисания на его участке. Проверка: при нажатии на ремень между распредвалом и насосом он должен прогибаться на 5–7 мм при умеренном усилии пальцев.
После натяжки сделайте два оборота коленвала по часовой стрелке, затем снова совместите метки. Если хотя бы одна метка сместилась – снимите ремень, верните метки в исходное положение и повторите установку с контролем натяжения.
Финальный контроль – повторный оборот двигателя и проверка совпадения всех меток. Ремень должен оставаться в натянутом состоянии без сдвигов и перекосов по всей длине привода.
Что делать, если метки не совпадают после установки
Если после установки метки ГРМ на ВАЗ 2115 не совпадают, это может привести к серьезным повреждениям двигателя. Для устранения этой проблемы необходимо выполнить несколько действий.
1. Проверка правильности установки распределительного вала и коленвала. Убедитесь, что распределительный вал и коленвал находятся в правильных позициях. Коленвал должен быть установлен так, чтобы его метка совпала с меткой на картере. Также проверьте положение распредвала, он должен быть в соответствующем положении относительно блока цилиндров.
2. Корректировка положения цепи или ремня ГРМ. Если метки не совпали, возможно, что цепь или ремень были установлены с перекосом. В этом случае необходимо снять ремень или цепь, а затем установить их правильно, выровняв метки на зубьях с метками на шкивах и блоках двигателя.
3. Проверка натяжителя. Если натяжитель не работает должным образом, это может привести к смещению меток ГРМ. Проверьте, нет ли в нем дефектов или износа, а также убедитесь, что натяжение цепи или ремня соответствует нормам производителя.
4. Перепроверка положения всех компонентов. После выполнения всех корректировок перепроверьте, что все метки на шкивах коленвала, распределительного вала и цепи/ремня совпадают. Чтобы избежать ошибок, используйте схему установки ГРМ, которая может быть указана в инструкции по эксплуатации.
5. Оборот коленвала вручную. Поверните коленвал вручную на два оборота и снова проверьте совпадение меток. Это поможет убедиться, что ремень или цепь не перескочили, и все элементы находятся в правильном положении.
Если после выполнения этих действий метки все равно не совпадают, стоит обратиться к специалистам для более детальной диагностики.
Как проверить синхронность фаз ГРМ после сборки
Проверка синхронности фаз ГРМ на ВАЗ 2115 после сборки критична для нормальной работы двигателя. Несоответствие фаз может привести к потере мощности, повышенному расходу топлива или повреждениям двигателя. Для проверки синхронности фаз необходимо использовать несколько методов.
1. Визуальная проверка меток на шкивах
После установки распределительных валов и ремня ГРМ важно убедиться, что метки на шкивах и крышке клапанов совпадают с заводскими метками. На коленчатом валу и распределительном валу должны быть чётко видны метки, которые указывают на точное положение фаз в мёртвой точке. Проверка производится при помощи специального индикатора или по меткам на крышке ГРМ.
2. Проверка с использованием инструментов
Для точной проверки рекомендуется использовать индикатор напряжения на проводах системы зажигания или диагностический сканер. Подключив сканер, можно проверить синхронность работы впускных и выпускных клапанов, а также момент зажигания, который должен быть в соответствии с заводскими нормами.
3. Поворот коленчатого вала вручную
При проверке синхронности важно несколько раз поворачивать коленчатый вал вручную, чтобы убедиться, что все метки совпадают в разных положениях. Это поможет исключить возможные погрешности, связанные с натяжением ремня или его установкой.
4. Проверка на заводских оборотах
После сборки двигателя и установки ГРМ рекомендуется завести мотор и проверить его работу на холостых оборотах. При правильной синхронности фаз двигатель должен работать ровно, без посторонних шумов и перебоев. Если синхронность нарушена, двигатель может работать неустойчиво, что указывает на ошибку в установке.
5. Диагностика с использованием осциллографа
Для более точной диагностики можно использовать осциллограф для анализа сигналов от датчиков положения распределительных валов и коленчатого вала. Это позволит с высокой точностью установить фазу и синхронность работы ГРМ в реальном времени, выявив даже минимальные отклонения.
Какие ошибки чаще всего допускают при установке меток ГРМ
При установке меток ГРМ на ВАЗ 2115 большинство ошибок связано с неправильной синхронизацией компонентов, что может привести к повреждению двигателя или снижению его производительности. Вот наиболее распространенные ошибки:
- Неправильная установка метки на коленчатом валу. Ошибка часто возникает, когда метка на коленчатом валу не совпадает с меткой на крышке распредвала. Это приводит к неверной синхронизации работы поршней и клапанов.
- Игнорирование натяжения цепи ГРМ. Недостаточное или чрезмерное натяжение цепи может вызвать неправильную работу ГРМ. Это особенно важно при замене ремня или цепи, поскольку недонастройка приводит к повышенному износу или повреждению деталей.
- Неучет износа или дефектов компонента. При установке меток ГРМ стоит проверять состояние зубчатых колес, ремня или цепи. Изношенные или поврежденные детали могут привести к неправильной синхронизации и снижению эффективности работы двигателя.
- Ошибки при установке распредвала. Распредвал должен быть установлен в точности по меткам. Часто возникают проблемы, когда распредвал ставится с небольшой ошибкой, что нарушает правильный процесс впуска и выпуска газов.
- Пренебрежение проверкой углов установки. Некорректный угол установки распределительного вала относительно коленчатого, а также неучет их взаимной ориентации могут привести к несоответствию фаз газораспределения и потере мощности двигателя.
- Недооценка важности прокачки натяжителя. При установке ремня важно убедиться, что натяжитель правильно прокачан и не допускает переполнения жидкостью или неправильного натяжения.
Чтобы избежать этих ошибок, всегда проверяйте метки несколько раз, следите за точностью установки компонентов и тщательно осматривайте все детали на предмет износа. Также рекомендуется использовать инструкции производителя для точной настройки ГРМ.
Вопрос-ответ:
Как правильно установить метки ГРМ на ВАЗ 2115?
Для правильной установки меток ГРМ на ВАЗ 2115 нужно тщательно следовать шагам. Сначала снимите ремень ГРМ и убедитесь, что коленвал и распредвал находятся в исходном положении. Затем совместите метки на шкивах распредвала и коленвала с метками на корпусе двигателя. После этого установите новый ремень ГРМ, проверив, чтобы он плотно сидел и не имел натяжения. Важно после установки несколько раз провернуть коленвал вручную, чтобы убедиться, что все метки совпадают и механизм работает без заеданий.
Что делать, если метки ГРМ не совпадают после установки?
Если метки ГРМ не совпадают после установки, это может привести к неправильной работе двигателя или его повреждению. В этом случае нужно снять ремень ГРМ и повторно проверить положение коленвала и распредвала. Убедитесь, что метки на шкивах и корпусе точно совмещены. Если ремень был установлен с нарушением натяжения или не в том положении, его необходимо правильно натянуть или переместить. После этого снова проверьте метки и корректность их совмещения.
Как узнать, что метки ГРМ установлены правильно?
Чтобы убедиться, что метки ГРМ установлены правильно, нужно вручную провернуть коленвал несколько раз после установки ремня. При этом метки на коленвале и распредвале должны совпасть с метками на корпусе двигателя. Также важно следить, чтобы ремень был натянут равномерно, без провисаний. В идеале, после нескольких оборотов коленвала метки должны снова совпасть с первоначальным положением. Если метки остаются на месте, установка произведена корректно.
Какие ошибки чаще всего допускают при установке меток ГРМ на ВАЗ 2115?
Одна из самых распространенных ошибок — это неправильная установка ремня ГРМ с перекосом, из-за чего метки не совпадают, и двигатель начинает работать некорректно. Также частой ошибкой является неправильный натяг ремня: если он слишком тугой или слишком слабый, это может вызвать преждевременный износ компонентов ГРМ. Еще одна ошибка — это недостаточная проверка меток после установки ремня. Перед запуском двигателя нужно обязательно вручную провернуть коленвал, чтобы убедиться, что метки остаются на месте.
