Как вывести магнитолу на кнопку ваз 2107

В классических моделях ВАЗ 2107 штатное подключение магнитолы осуществляется через замок зажигания. Это не всегда удобно: для прослушивания музыки на стоянке приходится включать зажигание, что ведёт к лишнему расходу энергии и ускоренному износу системы. Оптимальное решение – установка отдельной кнопки включения, подключённой напрямую к магнитоле.

Для реализации схемы потребуется кнопка с фиксацией, предохранитель на 5–10 А, провода сечением не менее 1 мм² и стандартный набор инструментов. Кнопка устанавливается в удобном месте панели, например, рядом с пепельницей или прикуривателем. Подключение выполняется через «+» от аккумулятора с промежуточным предохранителем. С выхода кнопки подаётся напряжение на постоянный «+» магнитолы (желтый провод) и при необходимости – на управляющий «+» (красный провод).

Важно: масса магнитолы должна быть надёжно заземлена на кузов, желательно через отдельный провод с контактной шайбой. Нельзя подключать кнопку к «ACC» проводке зажигания, иначе схема теряет смысл. После установки следует убедиться в отсутствии паразитных потреблений тока при выключенной кнопке – вольтметром или контрольной лампой.

Выбор подходящей кнопки включения для установки в панель ВАЗ 2107

Для подключения магнитолы через отдельную кнопку включения в ВАЗ 2107 необходимо учитывать несколько параметров, чтобы обеспечить надёжную работу и сохранить эстетичный вид панели приборов.

• Тип кнопки: Оптимален вариант с фиксацией (ON/OFF), чтобы питание магнитолы включалось и отключалось вручную. Кнопки без фиксации (пружинного типа) подходят только для импульсного управления через реле или контроллер.
• Номинальный ток: Минимальное значение – 10 А при 12 В. При меньших значениях потребуется установка промежуточного реле, иначе возможен перегрев контактов.
• Размер и посадочное отверстие: Штатные кнопки панели ВАЗ 2107 имеют размер около 20×30 мм. При выборе нестандартной кнопки потребуется доработка посадочного места.
• Материал корпуса: Желателен термостойкий пластик или металл. Кнопки с тонким пластиковым корпусом часто трескаются при длительном использовании.
• Наличие подсветки: Удобно при эксплуатации в тёмное время суток. Подключение подсветки выполняется отдельно от основной цепи питания.
• Защита от пыли и влаги: При частом использовании автомобиля в условиях высокой влажности стоит выбрать кнопку с классом защиты не ниже IP44.

Рекомендуемые модели: кнопки от ВАЗ 2108-2109 с фиксацией, круглые кнопки с резьбовым креплением от Hella или Carling, а также китайские варианты с надписью «ACC» или «Power», но с обязательной проверкой токоотдачи перед установкой.

Проверка схемы электропроводки автомобиля перед подключением

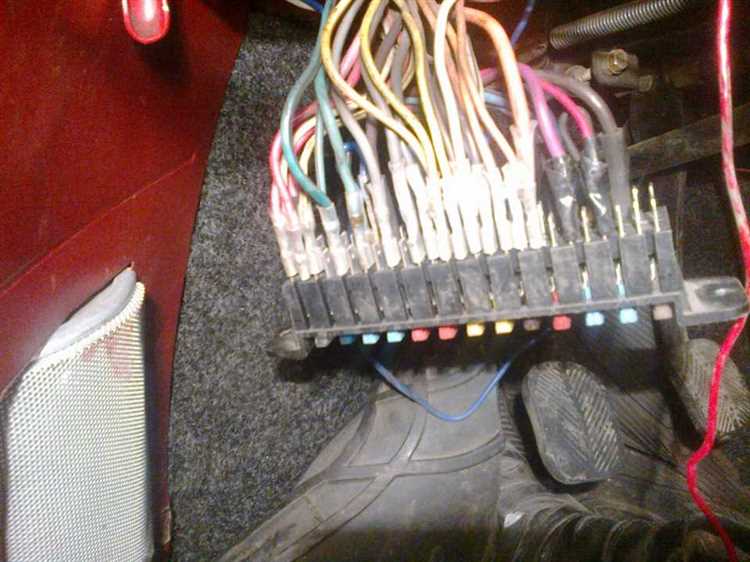

Перед подключением магнитолы к кнопке включения зажигания ВАЗ 2107 необходимо точно определить назначение проводов, идущих от замка зажигания и монтажного блока. Ошибочное подключение может привести к короткому замыканию или повреждению бортовой сети.

Сначала снять клемму с аккумулятора, чтобы исключить случайное замыкание. Затем с помощью мультиметра прозвонить провода, идущие к замку зажигания. Контакт «15» подаёт питание после поворота ключа – именно к нему подключают управляющий провод магнитолы. Контакт «30» – постоянное питание, использовать его не следует для управления включением.

Найти схему электропроводки конкретной комплектации ВАЗ 2107. В некоторых версиях проводка может отличаться. Убедиться, что используемый провод выдерживает нагрузку и не имеет повреждённой изоляции. Если провод не штатный, проверить его сечение: для цепей управления достаточно 0,5–0,75 мм².

Особое внимание уделить наличию предохранителя в цепи, к которой подключается магнитола. Если он отсутствует, обязательно установить отдельный предохранитель номиналом 5–10 А на провод управления, чтобы избежать возгорания в случае короткого замыкания.

После завершения проверки восстановить соединение с аккумулятором и убедиться, что при включении зажигания магнитола получает питание, а при выключении полностью обесточивается. Если поведение нестабильно, перепроверить правильность подключения и надёжность контактов.

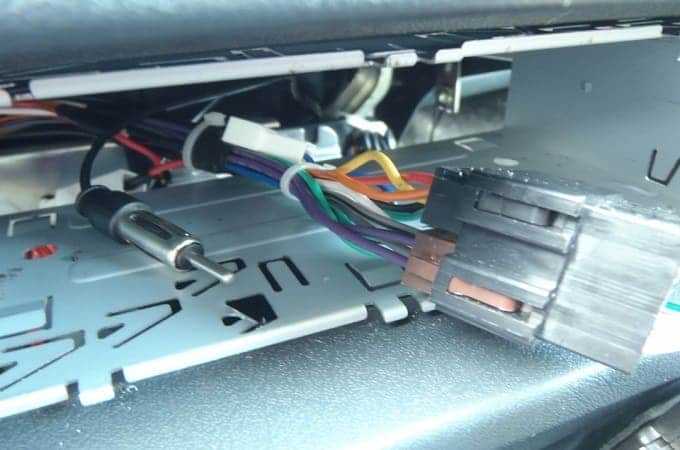

Определение питающих проводов магнитолы и их назначение

Стандартная автомобильная магнитола имеет три основных питающих провода: постоянное питание (B+), управляющее питание (ACC) и массу (GND). Для подключения к кнопке включения на ВАЗ 2107 важно точно определить каждый из них.

Провод постоянного питания (B+) – обычно красного или желтого цвета. Он подает напряжение +12 В постоянно, независимо от положения замка зажигания. Служит для сохранения настроек магнитолы и памяти станций. На ВАЗ 2107 его удобно подвести напрямую от аккумулятора через предохранитель на 10 А.

Управляющий провод (ACC) активирует магнитолу при включении зажигания. Его цвет чаще всего красный или оранжевый. При подключении к кнопке включения вместо замка зажигания именно этот провод необходимо подсоединить к выходу кнопки. Вход кнопки подключается к линии +12 В через предохранитель.

Масса (GND) – провод черного цвета. Подключается к кузову автомобиля или к минусовой клемме аккумулятора. Контакт должен быть надежным, с зачищенной до металла поверхностью. Плохой контакт приведет к нестабильной работе устройства.

Перед подключением рекомендуется использовать мультиметр. На выключенной машине выявляется B+ (12 В), при включении зажигания – ACC. Масса определяется прозвонкой на корпус. Ошибки в определении цепей могут привести к перегоранию предохранителей или выходу из строя самой магнитолы.

Поиск и подключение провода зажигания к кнопке включения

1. Снять пластиковую облицовку рулевой колонки и получить доступ к замку зажигания.
2. Найти жгут с проводами, подходящий к замку. Среди них будет провод зажигания – обычно это розово-зелёный или чёрно-красный.
3. Включить мультиметр в режим измерения постоянного напряжения.
4. Подключить «минус» мультиметра к массе кузова, а «плюс» – к проверяемому проводу.
5. Повернуть ключ в положение «зажигание». Напряжение +12 В должно появиться только при включенном зажигании и пропадать при выключении.

После выявления нужного провода выполняется подключение к кнопке включения магнитолы:

• Разрезать провод зажигания, если требуется прерывать цепь, либо аккуратно зачистить его изоляцию для параллельного подключения.
• Вывести от него провод к кнопке – использовать провод сечением не менее 0,75 мм², предпочтительно с маркировкой.
• Кнопку размещать на панели так, чтобы исключить случайное нажатие. Подключать её последовательно в цепь управления магнитолой – к управляющему входу ACC или к дополнительному реле, если требуется развязка.
• Все соединения выполнять через обжатые клеммы или пайку с последующей изоляцией термоусадкой.

Перед окончательной сборкой проверить работу: при включении зажигания и нажатии кнопки магнитола должна включаться, при выключении – обесточиваться.

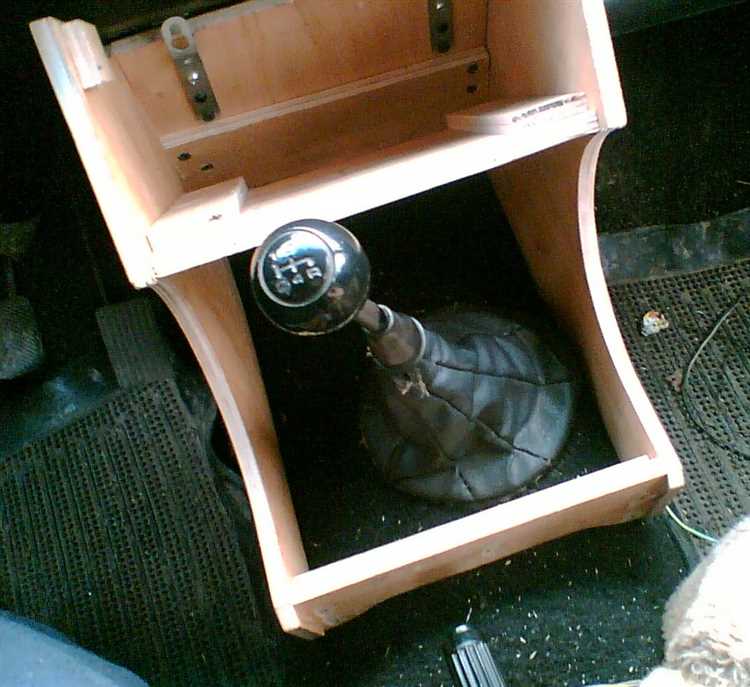

Монтаж кнопки включения на панель и прокладка проводов

Для установки кнопки включения магнитолы на ВАЗ 2107 выбирают участок панели с удобным доступом для водителя. Подходит свободная зона слева или справа от рулевого колеса, рядом с уже установленными кнопками. В панеле сверлится отверстие диаметром, соответствующим корпусу кнопки (обычно 16–20 мм). Кромки обрабатываются надфилем, чтобы исключить заусенцы и перекосы при установке.

Кнопка фиксируется в отверстии прижимной гайкой или защёлкой в зависимости от конструкции. Перед монтажом проверяется, чтобы кнопка не мешала повороту руля и работе соседних элементов управления. При необходимости добавляется пластиковая рамка или уплотнитель для надёжной посадки.

От выхода кнопки провод идёт к магнитоле. Его также крепят к заводскому жгуту и при необходимости изолируют в гофре. Сечение провода подбирается аналогично – от 0,75 до 1 мм². Подключение к магнитоле осуществляется к управляющему входу или цепи питания, в зависимости от выбранной схемы включения. Все соединения выполняются через клеммы «мама-папа» или припаиваются с последующей изоляцией термоусадкой.

Для надёжной работы и избежания наводок рекомендуется исключить пересечение проводов питания с акустическими и сигнальными линиями. В местах возможного перегиба провода закрепляются мягкими хомутами или протягиваются через резиновые втулки.

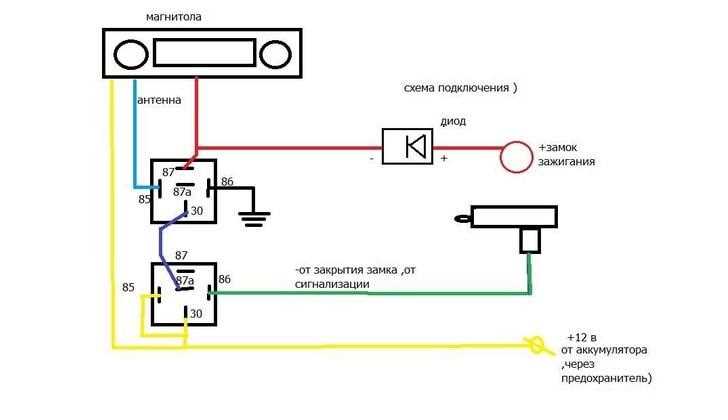

Схема соединения кнопки с магнитолой через реле или напрямую

При подключении кнопки включения ВАЗ 2107 к магнитоле можно выбрать два варианта: через реле или напрямую. Каждый из них имеет свои особенности и применяется в зависимости от требуемой нагрузки и сложности установки.

Подключение напрямую осуществляется, когда магнитола не требует значительной мощности для работы. В этом случае кнопка подключается непосредственно к проводам питания устройства. Обычно для этого используются провода сечением 0,75-1 мм², чтобы обеспечить стабильное напряжение. Преимущества этого способа: простота и экономия времени, отсутствие необходимости в дополнительных устройствах. Однако данный метод не подходит, если магнитола имеет высокий стартовый ток или если напряжение на сети нестабильно.

Подключение через реле позволяет использовать кнопку для управления реле, которое, в свою очередь, включит магнитолу. Реле выполняет роль защитного элемента, предотвращая возможные перегрузки и скачки напряжения. Для подключения через реле потребуется реле на 12 В с контактами, рассчитанными на ток, который потребляет магнитола. Как правило, такие реле имеют контакты, способные пропускать ток до 20-30 А, что подходит для большинства автомобильных магнитол. Подключение реле обеспечивает долговечность и надежность работы системы.

Для правильной установки важно соблюдать последовательность подключений: сначала подключите провод питания от аккумулятора к контактам реле, затем от реле к магнитоле. Контакт кнопки подключается к катушке реле. Таким образом, при нажатии кнопки замыкается цепь, и реле активирует подачу напряжения на магнитолу.

Рекомендуется использовать реле с защитой от перенапряжения и диодами для предотвращения обратных токов. Также стоит учесть, что в случае использования реле схема подключения становится более сложной, но это повышает защиту от коротких замыканий и других возможных неисправностей.

Проверка работы магнитолы от кнопки и устранение возможных сбоев

Для проверки работы магнитолы от кнопки включения ВАЗ 2107 следует выполнить несколько ключевых действий. Первым шагом убедитесь, что провода подключения магнитолы к системе питания автомобиля правильно соединены. Важно, чтобы провод на включение магнитолы был подключен к контакту на кнопке, которая используется для питания устройства.

1. Проверка кнопки включения: Если магнитола не включается при нажатии кнопки, начните с осмотра самой кнопки. Подключите мультиметр к контактам кнопки и проверьте наличие напряжения при нажатии. Если напряжение не появляется, проблема может быть в неисправности самой кнопки или контактов.

2. Проверка проводки: Неисправности в проводке – частая причина сбоев. Обследуйте провода от кнопки до магнитолы на наличие повреждений, окислений или неправильных соединений. Особенно обратите внимание на соединения с контактами. Используйте зажимы для надежного крепления проводов.

3. Проверка предохранителей: Проверьте все предохранители, связанные с питанием магнитолы и кнопки. Низкое или отсутствие напряжения на магнитоле также может свидетельствовать о сгоревшем предохранителе.

4. Сигналы управления: Если питание на магнитолу поступает, но она не включается, возможно, есть сбой в системе управления. Проверьте, есть ли сигнал включения, который поступает с кнопки. Для этого можно использовать осциллограф или тестер для диагностики сигнала на проводах, идущих от кнопки к магнитоле.

5. Проверка подключения земли: Убедитесь, что провод земли правильно подключен. Иногда проблемы с включением магнитолы вызваны плохим контактом или отсутствием нормального соединения с массой автомобиля.

6. Проверка блока питания магнитолы: Если все вышеописанные действия не дали результата, стоит проверить блок питания магнитолы. Проверьте его работоспособность с помощью мультиметра и, если необходимо, замените его на новый.

После выполнения диагностики и устранения всех сбоев, снова проверьте работу кнопки. Магнитола должна включаться и выключаться корректно. В случае постоянных сбоев рекомендуется проконсультироваться с электриком или обратиться в сервис для более глубокой диагностики.

Рекомендации по защите цепи предохранителем при установке

При подключении магнитолы к кнопке включения ВАЗ 2107 важно установить предохранитель, чтобы предотвратить повреждения цепи из-за короткого замыкания или перегрузки. Правильная установка предохранителя защищает как устройства, так и проводку.

Выбор предохранителя: Рекомендуется использовать предохранитель номиналом 10-15 А, в зависимости от мощности магнитолы. Для большинства моделей ВАЗ 2107 этот номинал достаточно для защиты от перегрузки. Важно, чтобы предохранитель соответствовал мощности устройства, иначе он может перегореть даже при нормальной работе.

Местоположение предохранителя: Предохранитель должен располагаться как можно ближе к источнику питания, то есть между аккумулятором и магнитолой. Это обеспечит защиту цепи, если произойдет короткое замыкание в проводах.

Тип предохранителя: Для автомобильной установки оптимальны плавкие предохранители типа «ATC» или «ATO». Эти предохранители рассчитаны на автомобильные условия эксплуатации и подходят для большинства подключаемых устройств.

Правильная установка: При установке предохранителя важно следить за его надежной фиксацией в цепи. Проводка должна быть очищена от изоляции в месте подключения, чтобы избежать плохого контакта. Используйте качественные клеммы для надежного соединения.

Дополнительные меры: Для дополнительной безопасности рекомендуется использовать заземление магнитолы. Это поможет предотвратить проблемы с перепадами напряжения и повысит общую стабильность работы устройства.

Таким образом, правильная защита цепи предохранителем минимизирует риски повреждения компонентов автомобиля и обеспечит долгосрочную работу магнитолы без сбоев.

Вопрос-ответ:

Как правильно подключить магнитолу к кнопке включения на ВАЗ 2107?

Для подключения магнитолы к кнопке включения на ВАЗ 2107 нужно использовать схему, в которой кнопка будет замыкать цепь питания. Важно подключить провод питания магнитолы к постоянному плюсу, а также к плюсу, который подается при включении зажигания. Это обеспечит автоматическое включение магнитолы при запуске автомобиля. Обычно для подключения используют два провода: один — для постоянного питания, второй — для питания от зажигания.

Какие инструменты понадобятся для подключения магнитолы к кнопке включения?

Для этого процесса вам понадобятся несколько базовых инструментов: отвертка для снятия панели, плоскогубцы для работы с проводами, изолента для изоляции контактов, а также мультиметр для проверки наличия напряжения. Также потребуется несколько клемм для надежного подключения проводов к кнопке включения и магнитоле.

Можно ли подключить магнитолу к кнопке включения без вмешательства в проводку автомобиля?

Простой способ подключить магнитолу к кнопке включения без серьезных изменений в проводке — это использование готовых адаптеров. Они позволяют подключить магнитолу к существующим разъемам, не меняя проводку. Однако, если вы хотите, чтобы питание от магнитолы подавалось только при включении зажигания, придется немного изменить проводку, подключив соответствующие провода к кнопке включения.

Какие проблемы могут возникнуть при подключении магнитолы через кнопку включения на ВАЗ 2107?

Основная проблема, с которой можно столкнуться — это неправильное подключение проводов, что может привести к неработающему питанию или короткому замыканию. Также важно убедиться, что кнопка включения достаточно мощная, чтобы выдержать ток, необходимый для работы магнитолы. В некоторых случаях могут возникнуть проблемы с заземлением, что также повлияет на работу устройства.

Как избежать перегрева проводки при подключении магнитолы к кнопке включения?

Чтобы избежать перегрева проводки, важно правильно выбирать сечение проводов в зависимости от мощности магнитолы. Также следует использовать качественные клеммные соединения и хорошо изолировать каждый контакт. Неправильное подключение или использование слишком тонких проводов может привести к перегреву и даже короткому замыканию, что важно учитывать при установке.

Как подключить магнитолу к кнопке включения ВАЗ 2107?

Для подключения магнитолы к кнопке включения ВАЗ 2107, нужно выполнить несколько шагов. Во-первых, определите, какие провода выходят от кнопки включения зажигания и находятся в непосредственной близости от магнитолы. Обычно, это провода для питания и массы. Далее подключите провод питания магнитолы к проводу, который подает питание при включении зажигания. Провод массы следует подсоединить к кузову автомобиля или другому заземляющему элементу. Важно проверить схему подключения на конкретной модели магнитолы, чтобы избежать поломок. После этого протестируйте систему, включив зажигание и проверив работу магнитолы.

Нужно ли использовать предохранитель при подключении магнитолы к кнопке включения ВАЗ 2107?

Да, использование предохранителя обязательно. Он служит для защиты электросистемы автомобиля от коротких замыканий и перегрузок. Предохранитель должен быть установлен между проводом питания магнитолы и источником питания, чтобы избежать повреждений устройства в случае неисправности. Рекомендуется выбирать предохранитель, соответствующий мощности магнитолы, чтобы не перегрузить проводку. Обычно, для магнитол подходит предохранитель на 10-15 ампер, но для точной информации лучше ознакомиться с характеристиками самой магнитолы.
