Датчик положения распределительного вала (ДПРВ) на автомобилях ВАЗ выполняет критически важную функцию синхронизации работы системы зажигания и впрыска топлива. Он отслеживает фазу газораспределения, позволяя блоку управления двигателем (ЭБУ) точно определить момент открытия впускных и выпускных клапанов. Это необходимо для реализации фазированного впрыска, что особенно важно в двигателях с электронной системой управления.
Основная задача ДПРВ – обеспечить корректное чередование импульсов на форсунки в соответствии с фазой каждого цилиндра. Без его сигнала ЭБУ переходит в аварийный режим, включая попарно-параллельный впрыск, при котором снижается топливная эффективность и растёт уровень выбросов. На практике это выражается в повышенном расходе бензина и снижении тяговых характеристик двигателя.
На автомобилях ВАЗ, оснащённых моторами ВАЗ-21114, 21126, 21127, ДПРВ устанавливается в головке блока цилиндров вблизи шкива распределительного вала. Для надёжной работы требуется, чтобы зазор между торцом датчика и синхронизирующей меткой (диск-репер) не превышал 1,2 мм. При его увеличении сигнал становится нестабильным, что затрудняет работу ЭБУ.
При диагностике неисправностей, связанных с трудным запуском, неустойчивым холостым ходом или ошибками P0340 и P0343, первым делом следует проверить целостность провода ДПРВ, качество его контактов и напряжение питания (должно быть около 5 В). Замена датчика необходима только после исключения проблем с проводкой и ЭБУ.
Как датчик распредвала определяет положение распределительного вала

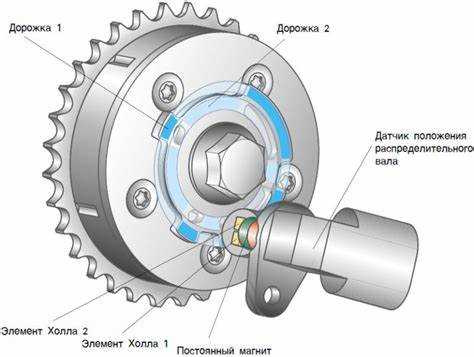

Датчик распредвала на автомобилях ВАЗ, в частности моделях с инжекторным двигателем, работает по принципу считывания магнитных импульсов. Он основан на эффекте Холла и реагирует на прохождение зубцов синхронизационного диска, установленного на распределительном валу. Когда зубец проходит мимо чувствительного элемента датчика, генерируется импульс, который соответствует конкретному положению вала.
На распределительном вале установлен металлический синхро-диск с одним или несколькими зубцами, один из которых может иметь отличающуюся форму – метка синхронизации. Электронный блок управления (ЭБУ) анализирует частоту и последовательность импульсов, поступающих от датчика, определяя фазу газораспределения. Это позволяет точно установить момент открытия и закрытия клапанов в зависимости от положения поршней и обеспечить корректную подачу топлива и искру зажигания.

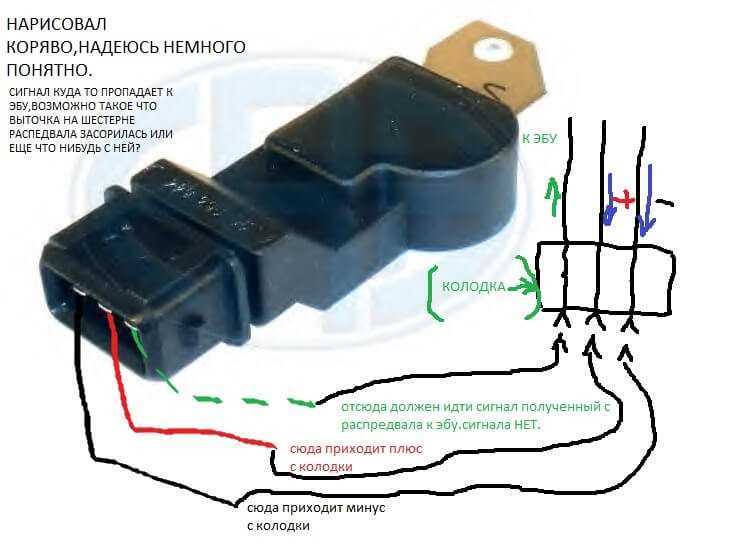

Датчик подключён к ЭБУ по трёхпроводной схеме: питание (обычно +5В), масса и сигнальный провод. При неисправности в передаче сигнала, например, при обрыве или замыкании цепи, ЭБУ переходит в аварийный режим и использует усреднённые параметры, что значительно снижает эффективность двигателя.
Для точной работы датчика важно его правильное положение относительно синхро-диска: зазор должен составлять 0,5–1,5 мм. Отклонения приводят к ошибкам считывания и сбоям в синхронизации. При установке нового датчика необходимо проверить не только механическую целостность, но и стабильность питания, поскольку нестабильное напряжение приводит к ложным импульсам.
Зачем блоку управления нужна информация от датчика распредвала
Датчик положения распределительного вала (ДПРВ) передаёт блоку управления точные данные о фазах газораспределения. Эта информация критична для правильного формирования топливовоздушной смеси и точного момента зажигания, особенно в фазированном впрыске топлива.
- Определение ВМТ первого цилиндра. Без сигнала ДПРВ блок управления не может точно идентифицировать, находится ли поршень в такте сжатия или выпуска.
- Управление фазированным впрыском. Современные ЭБУ на ВАЗ (например, М73, М74) используют данные с ДПРВ для подачи топлива строго в момент открытия впускного клапана конкретного цилиндра.
- Снижение выбросов. Точное управление фазами зажигания и впрыска позволяет сжигать топливо более полно, снижая концентрацию CO и CH в отработанных газах.
- Стабилизация холостого хода. При сбоях в сигнале ДПРВ возможно неустойчивое поведение двигателя на холостом ходу из-за неточной синхронизации впрыска.
- Диагностика фазового сдвига. В двигателях с фазорегулятором блок управления с помощью ДПРВ отслеживает корректность работы механизма изменения фаз газораспределения.
Без достоверного сигнала от ДПРВ блок управления переходит в аварийный режим, отключает фазированный впрыск, что приводит к увеличению расхода топлива, снижению мощности и нестабильной работе двигателя.
Влияние сигнала датчика распредвала на впрыск топлива
Датчик распредвала играет ключевую роль в регулировке системы впрыска топлива на автомобилях ВАЗ. Этот компонент необходим для точного определения положения распредвала, что напрямую влияет на тайминг впрыска и эффективность работы двигателя.
Основная функция датчика – передача сигнала в блок управления двигателем (ЭБУ), который в свою очередь регулирует момент подачи топлива в цилиндры. Без точных данных о положении распредвала двигатель может работать с неправильным временем впрыска, что приведет к снижению мощности, повышенному расходу топлива и даже повышенному уровню выбросов вредных веществ.
- Ранняя или поздняя подача топлива: Если сигнал от датчика распредвала поступает с ошибкой, ЭБУ может запустить впрыск топлива слишком рано или слишком поздно. Это приводит к нестабильному сгоранию смеси в цилиндре.
- Нестабильный холостой ход: При неисправности датчика распредвала или его сигнала ЭБУ может не точно рассчитать оптимальный момент впрыска, что ведет к неустойчивому холостому ходу и плохому отклику двигателя на газ.
- Проблемы с запуском двигателя: Неверные данные о положении распредвала могут привести к затрудненному запуску двигателя, поскольку ЭБУ не может правильно синхронизировать момент впрыска с работой двигателя.
Для оптимальной работы системы впрыска важно, чтобы датчик распредвала был правильно установлен и не имел механических повреждений. В случае сбоя сигнала рекомендуется провести диагностику с использованием сканера для выявления ошибок в системе управления двигателем. Если сигнал датчика искажён или отсутствует, необходимо провести его замену.
Правильная настройка и работа датчика распредвала обеспечивают корректную подачу топлива, что существенно улучшает топливную экономичность и общую эффективность двигателя автомобиля ВАЗ.
Как датчик распредвала синхронизирует работу с датчиком коленвала
Датчик распредвала и датчик коленвала играют ключевую роль в синхронизации работы двигателя. Оба датчика отслеживают положения вращающихся частей двигателя, но их функции дополняют друг друга для обеспечения правильной работы системы зажигания и впрыска топлива.
Датчик коленвала фиксирует положение коленчатого вала, который совершает полный оборот за два цикла работы двигателя. Это позволяет системе управления двигателем точно определять момент воспламенения топлива и запускать процесс впрыска в нужный момент. Однако без информации о положении распредвала, эта система не может точно рассчитать фазу впрыска и зажигания, так как распредвал управляет открытием и закрытием клапанов в каждый момент времени.
Датчик распредвала, в свою очередь, следит за положением распредвала, который вращается с полуторным (или другим) оборотом относительно коленвала. Сигналы от обоих датчиков сравниваются и анализируются системой управления двигателем. Благодаря синхронизации данных, двигатель может корректно управлять процессами впрыска и зажигания, минимизируя выбросы и повышая экономичность.
Для синхронизации работы датчиков важно, чтобы оба датчика имели высокую точность в измерении углового положения. Например, при отклонении сигнала от датчика распредвала от заданных параметров, система управления двигателем может перейти в аварийный режим или вовсе отказаться от запуска двигателя. Это особенно важно для современных автомобилей, где система управления максимально адаптирована под различные режимы работы двигателя.
В случае неисправности одного из датчиков, например, датчика распредвала, синхронизация с датчиком коленвала теряется, что может привести к неправильной работе двигателя или его полной остановке. Поэтому важно своевременно проверять оба датчика, особенно в автомобилях, использующих сложные системы управления двигателем, такие как на автомобилях ВАЗ с инжекторными двигателями.
Таким образом, датчик распредвала и датчик коленвала обеспечивают синхронизацию, которая критична для оптимальной работы двигателя, контроля за фазами работы клапанов, впрыском топлива и зажиганием. Точное взаимодействие этих компонентов позволяет достичь максимальной эффективности работы двигателя и снизить его расход топлива.
Причины перебоев в работе двигателя при неисправности датчика распредвала
Неисправность датчика распредвала на автомобилях ВАЗ может привести к сбоям в работе двигателя, поскольку этот компонент играет ключевую роль в управлении фазами впуска и выпуска. При нарушении его функционирования система управления двигателем теряет точную информацию о положении распредвала, что влияет на точность работы клапанов и на эффективность сгорания смеси в цилиндрах.
Основная причина перебоев – нарушение синхронизации фаз. В результате неправильного положения распредвала, двигатель может работать с опозданием или преждевременно открывать клапаны. Это приводит к неравномерному сгоранию топливной смеси, а также может вызвать пропуски зажигания, снижение мощности и нестабильную работу двигателя на холостом ходу.
Кроме того, неисправный датчик может вызвать ухудшение работы системы впрыска, так как данные о фазах работы двигателя не поступают в блок управления. Это приводит к изменению дозы топлива, что может проявляться в перегреве двигателя, повышенном расходе топлива и повышенных выбросах в выхлопные газы.
В случае выхода из строя датчика распредвала, в бортовом компьютере часто фиксируются ошибки, связанные с системой впрыска и системой зажигания. В результате двигатель может начать «троить», появляются посторонние шумы или вибрации, особенно на холостом ходу. Также возможен запуск двигателя с трудом или его остановка сразу после запуска.
Для диагностики неисправности датчика распредвала рекомендуется использовать специальное оборудование для считывания кодов ошибок, так как механические признаки неисправности могут быть схожи с другими проблемами в двигателе. Замена датчика на исправный может значительно улучшить работу двигателя, восстановить его мощностные характеристики и снизить расход топлива.
Какие ошибки ЭБУ возникают при сбоях сигнала датчика распредвала
Сигнал с датчика распредвала играет важную роль в работе двигателя, передавая информацию о положении распредвала в ЭБУ. При его сбоях или отсутствии сигнала, система управления двигателем (ЭБУ) фиксирует ошибки, которые могут привести к различным проблемам в работе автомобиля.
Одной из наиболее частых ошибок является код P0340, который указывает на отсутствие сигнала от датчика распредвала. Это может произойти из-за неисправности самого датчика, обрыва проводки или плохого контакта в разъеме. ЭБУ не может определить положение распредвала, что вызывает неправильную синхронизацию работы двигателя.
Ошибка P0341 сигнализирует о некорректном сигнале от датчика распредвала. Это может быть связано с механическими повреждениями датчика, загрязнением его рабочей поверхности или нарушением электрического контакта. В этом случае ЭБУ получает искаженные данные, что может привести к неправильному моменту впрыска топлива или зажигания.
Если датчик распредвала работает с ошибками, возможно появление ошибки P0342, которая указывает на слишком высокий уровень сигнала датчика. Это может быть следствием короткого замыкания или замыкания на «плюс» в проводке. Такая ошибка влияет на точность работы системы впрыска и зажигания.
Ошибка P0343, в свою очередь, означает слишком низкий уровень сигнала датчика. Это может быть вызвано повреждением проводки, выходом из строя датчика или его неправильной установкой. В таких случаях ЭБУ может не распознать корректное положение распредвала, что приведет к нестабильной работе двигателя.
Для диагностики и устранения проблем с датчиком распредвала важно использовать специализированное оборудование для считывания кодов ошибок ЭБУ и проверки состояния датчика. Проверка проводки и разъемов, а также замена неисправного датчика являются основными мерами для восстановления нормальной работы системы.
Как влияет отказ датчика распредвала на запуск двигателя ВАЗ
Отказ датчика распредвала на автомобиле ВАЗ напрямую влияет на работу системы управления двигателем, что в свою очередь затрудняет запуск мотора. Этот датчик отвечает за передачу информации о положении распредвала в ECU (ЭБУ), что критично для синхронизации работы системы зажигания и впрыска топлива.
При неисправности датчика распредвала, ЭБУ не получает точных данных о положении распредвала, что может привести к неправильному времени впрыска и зажигания. Это может вызвать трудности с запуском двигателя или полное его отсутствие. Двигатель не будет работать должным образом, так как система не сможет правильно управлять топливной смесью и искровым зажиганием.
Одним из характерных признаков неисправности датчика является невозможность запуска двигателя с первого раза, а также возможность появления «провалов» в работе двигателя во время движения. В более сложных случаях автомобиль может вообще не завестись, так как система зажигания и впрыска не будет получать нужные сигналы.
Если при диагностике выявлен отказ датчика распредвала, рекомендуется заменить его как можно скорее, чтобы избежать более серьезных повреждений системы впрыска и зажигания. Важно также регулярно проверять его работоспособность, поскольку этот компонент часто подвергается износу из-за вибраций и температурных колебаний.
При наличии ошибок, связанных с датчиком распредвала, стоит обратить внимание на возможные повреждения проводки или загрязнение контактов, которые также могут повлиять на его работу. В случае отказа датчика желательно провести полную диагностику автомобиля, чтобы исключить другие потенциальные проблемы в системе управления двигателем.
Диагностика и проверка датчика распредвала на автомобилях ВАЗ
Для диагностики и проверки датчика распредвала на автомобилях ВАЗ необходимо учитывать несколько ключевых параметров: исправность электрических соединений, состояние датчика и правильность его работы в системе управления двигателем. Проблемы с датчиком могут проявляться через неустойчивую работу двигателя, потери мощности или повышение расхода топлива.
Первым шагом в диагностике является визуальный осмотр проводки и разъемов датчика распредвала. Повреждения проводки или коррозия контактов могут приводить к сбоям в сигнале, что нарушает работу системы впрыска. Особенно важно проверить герметичность соединений, чтобы избежать попадания воды и грязи.
Для проверки самого датчика распредвала используется мультиметр. Сначала следует отключить аккумулятор, чтобы исключить короткие замыкания при подключении устройства. Далее необходимо измерить сопротивление датчика. Для большинства моделей ВАЗ нормальное сопротивление колеблется в пределах от 500 до 1000 Ом в зависимости от типа датчика. Если показания существенно отклоняются от этих значений, датчик неисправен и требует замены.
Также можно провести проверку с использованием осциллографа. Включив зажигание и подключив прибор к разъему датчика распредвала, следует наблюдать сигнал. Если на экране осциллографа отображаются нормальные импульсные сигналы, значит датчик работает корректно. Наличие постоянных или нечетких импульсов указывает на неисправность.
Если результаты диагностики показывают, что датчик неисправен, его следует заменить. При этом важно использовать только оригинальные запчасти или проверенные аналоги, чтобы избежать проблем с совместимостью и стабильностью работы системы управления двигателем.
Вопрос-ответ:
Что такое датчик распредвала и какую роль он выполняет на автомобиле ВАЗ?
Датчик распредвала – это компонент системы управления двигателем автомобиля, который отслеживает положение распредвала. Этот датчик необходим для точного определения момента впрыска топлива и зажигания. Его задача – передавать данные в блок управления двигателем (ЭБУ), чтобы обеспечить правильную работу двигателя, улучшить его производительность и снизить выбросы вредных веществ.
Какова связь между датчиком распредвала и работой двигателя автомобиля ВАЗ?
Датчик распредвала отслеживает положение валов двигателя, что помогает ЭБУ точно синхронизировать работу впрыска топлива и зажигания. Это особенно важно для двигателей, оснащенных системой фаз газораспределения, которая регулирует время открытия клапанов в зависимости от оборотов двигателя. Без корректной работы датчика распредвала двигатель может работать с перебоями, терять мощность и расходовать больше топлива.
Как можно определить, что датчик распредвала на автомобиле ВАЗ вышел из строя?
Если датчик распредвала на автомобиле ВАЗ выходит из строя, это может проявиться через проблемы с запуском двигателя, нестабильную работу двигателя на холостых оборотах, повышенный расход топлива, а также через мигающую или горящую лампочку «Check Engine» на приборной панели. В некоторых случаях могут появляться ошибки в ЭБУ, что также указывает на неисправность датчика распредвала.
Можно ли самостоятельно заменить датчик распредвала на автомобиле ВАЗ, или лучше обратиться к специалистам?
Замену датчика распредвала на автомобиле ВАЗ можно выполнить самостоятельно, если есть опыт работы с автомобилями и необходимые инструменты. Это не слишком сложная задача: нужно снять старый датчик, установить новый и подключить его к электрической цепи. Однако если у вас нет опыта, лучше обратиться к специалистам, чтобы избежать ошибок при установке, которые могут повлиять на работу двигателя.
