Реле стеклоочистителя ВАЗ 21099 отвечает за управление режимами работы щёток – от прерывистого до постоянного. Оно взаимодействует с подрулевым переключателем, обеспечивая подачу питания на электродвигатель стеклоочистителя в зависимости от выбранного режима. Основу реле составляет электронная схема с таймером, позволяющим задавать интервалы срабатывания щёток при прерывистом режиме.
Конкретная модель реле, установленная на ВАЗ 21099, чаще всего обозначается как 524.3747. Оно рассчитано на напряжение 12 В и ток до 10 А. В корпусе размещены транзисторы, таймер и реле контактов. При включении зажигания и активации стеклоочистителей через переключатель, управляющий импульс подаётся на вход таймера, после чего с заданной периодичностью включается исполнительное реле, замыкающее цепь электродвигателя щёток.
Рекомендуется использовать реле с идентичной маркировкой и проверять надёжность всех контактов в колодке подключения. Любое отклонение в цепи приводит к нестабильной работе, что критично при эксплуатации автомобиля в дождливую погоду. Также полезно проверить массу и состояние соединений, особенно в условиях повышенной влажности или старения проводки.
Где находится реле стеклоочистителя в ВАЗ 21099 и как его найти
Реле стеклоочистителя в ВАЗ 21099 расположено в монтажном блоке, который установлен под торпедо со стороны водителя. Для доступа потребуется демонтировать защитную пластиковую накладку под рулевой колонкой.
- Открутите два самореза в нижней части кожуха панели под рулем.
- Аккуратно снимите накладку, чтобы не повредить защёлки.
- Монтажный блок находится слева от рулевой колонки, ближе к стойке кузова.
- Реле стеклоочистителя обычно маркируется как 524.3747 или аналогичное по функции.
- На корпусе реле может быть нанесена схема включения, что упрощает идентификацию.
Если маркировка отсутствует или стерта, рекомендуется воспользоваться схемой электропроводки конкретной модификации автомобиля. Также можно включить зажигание и активировать дворники – при этом реле издаст характерный щелчок, по которому легко определить его местоположение на слух и на ощупь.

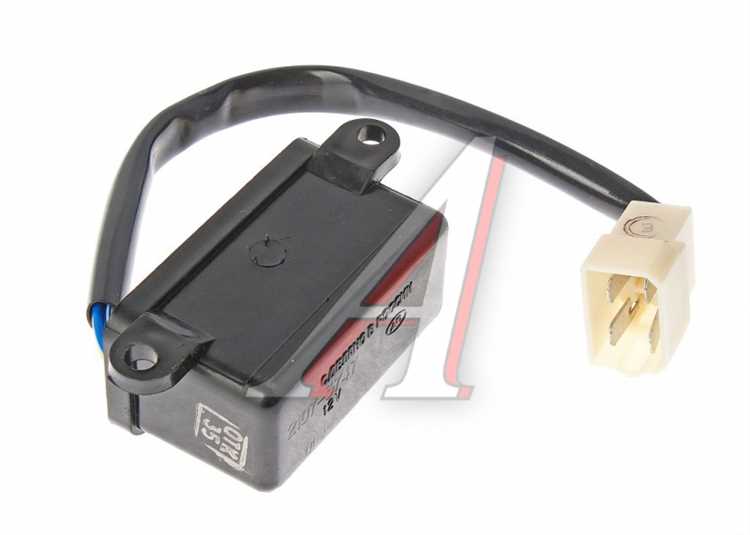

Какое реле используется для стеклоочистителя и его маркировка
На ВАЗ 21099 для управления работой стеклоочистителей используется реле с функцией прерывистой работы. Заводское реле имеет маркировку 524.3747. Оно устанавливается в монтажном блоке и отвечает за переключение режимов работы стеклоочистителей.
- Номинальное напряжение: 12 В
- Коммутируемый ток: до 10 А
- Тип контактов: перекидные
Реле 524.3747 поддерживает три режима: постоянную работу, прерывистый режим с задержкой и автоматическое отключение после выключения зажигания. Оно имеет электронную схему управления с таймером, за счёт чего реализуется задержка между циклами взмахов щёток.
При замене подойдёт аналог с идентичной схемой подключения, например, реле 90.3747 или 722.3777-10, если они соответствуют техническим характеристикам. Перед установкой необходимо проверить схему контактов, так как различия могут привести к неправильной работе.
- Маркировка на корпусе реле указывает производителя, дату выпуска, технические параметры
При установке нового реле важно обеспечить плотный контакт в колодке и отсутствие окислов. Некачественное соединение может вызвать сбои в работе щёток или их остановку в любом положении.

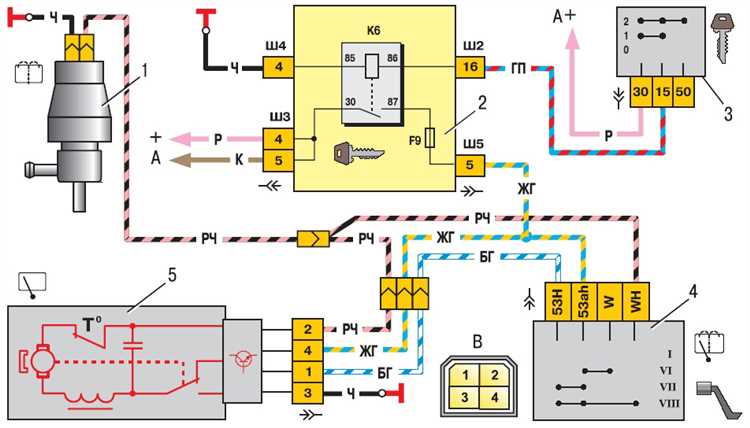

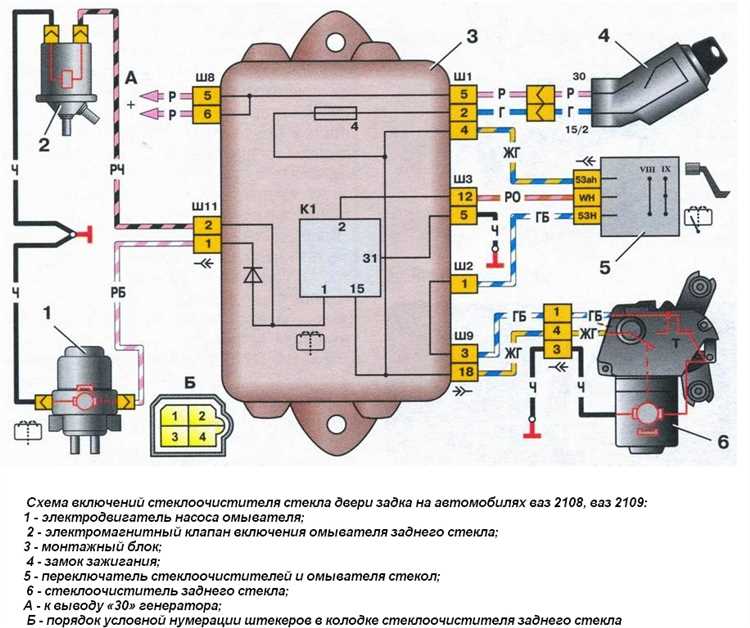

Схема подключения реле стеклоочистителя ВАЗ 21099
Реле стеклоочистителя на ВАЗ 21099 подключается к электропроводке с использованием пяти контактов: 31, 15, 53, 53a и 53b. Контакт 31 соединяется с массой кузова. Контакт 15 получает питание от замка зажигания при включенном положении.
Контакт 53 связан с переключателем стеклоочистителя и подаёт управляющее напряжение на реле. Контакт 53a идёт на моторедуктор, отвечающий за первую скорость работы щёток. Контакт 53b подключается к цепи прерывистой работы.

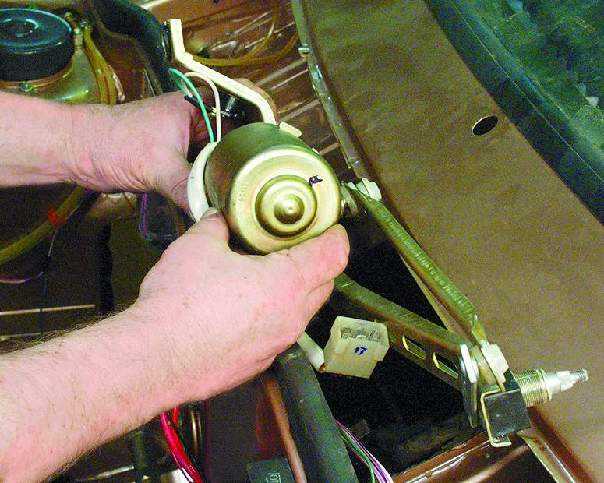

Мотор стеклоочистителя имеет три провода: масса, питание первой скорости и питание второй скорости. Реле формирует импульсы для режима прерывистой работы и переключает питание между первой и второй скоростью в зависимости от положения переключателя на рулевой колонке.
Подключение реле к проводке осуществляется через штатный монтажный блок или напрямую, при условии соблюдения цветовой маркировки: чёрный – масса, зелёный – питание от замка зажигания, бело-синий – первая скорость, чёрно-белый – вторая скорость, коричневый – импульсный режим.
Перед подключением важно отключить аккумулятор и проверить исправность моторедуктора. Контакты реле не должны иметь следов окисления или перегрева. При замене реле необходимо использовать аналог с соответствующей маркировкой: 72.3777 или совместимый с ВАЗ 2108–21099.
Как работает прерывистый режим очистки стекла
Прерывистый режим стеклоочистителей ВАЗ 21099 реализован с использованием реле типа 524.3747, установленного в монтажном блоке. Его задача – замыкать электрическую цепь моторедуктора с установленными паузами между циклами движения щёток.
Работа режима основана на таймерной схеме внутри реле. При включении водитель подаёт сигнал на реле через переключатель, расположенный на рулевой колонке. Срабатывает электронная схема, формирующая импульс для кратковременного питания электродвигателя стеклоочистителя. После завершения полного цикла (движение туда и обратно), срабатывает задержка, формируемая RC-цепью или специализированным таймером внутри микросхемы реле. Длительность паузы составляет около 4–8 секунд в зависимости от состояния компонентов.
Контакты реле коммутируют 12 В на обмотку моторедуктора. Когда напряжение подаётся, мотор запускает движение щёток. После завершения цикла мотор автоматически отключается благодаря встроенному концевому выключателю. Этот элемент позволяет щёткам останавливаться в нижнем положении, а не посреди стекла.
Если пауза между срабатываниями становится слишком короткой или длинной, это свидетельствует о деградации элементов в цепи таймера. Частой причиной неисправностей являются электролитические конденсаторы, теряющие ёмкость. Их замена восстанавливает заводской интервал.
Для корректной работы прерывистого режима важно обеспечивать надёжный контакт в разъёмах реле и исправность массы кузова. Также следует проверять моторедуктор на отсутствие заеданий и повышенного сопротивления при вращении.
Признаки неисправности реле стеклоочистителя
Нарушение работы прерывистого режима – один из первых признаков неисправности реле. Щётки начинают двигаться либо с минимальной задержкой, либо вовсе без пауз. Это указывает на сбой таймера внутри реле.
Щётки останавливаются в произвольном положении на стекле после выключения – сигнал об отсутствии сигнала «парковки», который реле должно подавать для возвращения щёток в исходное положение.
Полное отсутствие движения щёток при включении подрулевого переключателя может свидетельствовать о выходе реле из строя. При этом моторчик остаётся исправным, что можно проверить, подав питание напрямую.
Самопроизвольное включение щёток при выключенном переключателе указывает на залипание контактов внутри реле или короткое замыкание на управляющем входе.
Повышенный нагрев корпуса реле в процессе работы говорит о внутреннем сопротивлении либо межвитковом замыкании. Это ускоряет деградацию контактов и может повлечь дальнейшие неисправности.
Рекомендуется проверять реле мультиметром в режиме прозвонки и сравнивать с рабочим образцом. При наличии сомнений – заменить реле новым.
Как проверить реле стеклоочистителя мультиметром
Для проверки реле стеклоочистителя ВАЗ 21099 с помощью мультиметра необходимо выполнить несколько шагов, чтобы точно установить его работоспособность.
1. Подготовка к проверке: Перед началом работы отключите питание автомобиля, сняв аккумулятор. Это предотвратит случайное короткое замыкание и обеспечит безопасность. Найдите реле стеклоочистителя, обычно оно расположено в блоке реле или в распределительной коробке под капотом.
2. Проверка целостности цепи: Установите мультиметр в режим проверки целостности цепи (диодный режим или режим звукового сигнала). Подключите один щуп мультиметра к корпусу реле, а второй – к одному из контактов. При исправном реле мультиметр должен издавать сигнал (если цепь замкнута). Если сигнала нет, реле неисправно и требует замены.
3. Проверка на проводимость: Переведите мультиметр в режим измерения сопротивления (омметр). Измерьте сопротивление между контактами реле, когда оно должно быть в положении «выключено». В норме сопротивление должно быть очень высоким, что указывает на отсутствие замыкания. При замкнутом реле сопротивление будет низким, что также свидетельствует о неисправности.
4. Проверка работы реле в активном состоянии: Подключите мультиметр в режим измерения напряжения постоянного тока. Подайте на реле питание и измерьте напряжение на его выходных контактах при включении стеклоочистителя. При исправном реле напряжение должно быть стабильным, без значительных скачков. Если напряжение отсутствует или сильно колеблется, реле не работает должным образом.
5. Проверка переключателя: Чтобы исключить возможность неисправности в переключателе стеклоочистителя, проверьте его с помощью мультиметра в режиме измерения напряжения. Убедитесь, что переключатель корректно подает сигнал на реле при его активации.
По окончании проверки, если реле не проходит ни одну из проверок, оно требует замены. Регулярное тестирование реле стеклоочистителя позволяет избежать проблем с работой стеклоочистителей в будущем.

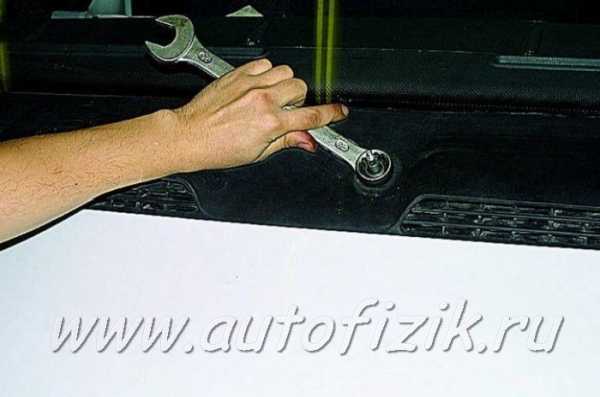

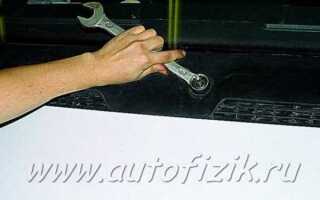

Замена реле стеклоочистителя своими руками
Реле стеклоочистителя на ВАЗ 21099 управляет работой дворников, включая различные режимы их работы. Если стеклоочиститель перестал работать или функционирует неправильно, одной из причин может быть неисправность реле. Процесс замены реле достаточно простой и не требует специальных знаний, если следовать шагам, описанным ниже.
Для начала потребуется снять панель предохранителей, которая расположена в салоне, рядом с левым боковым зеркалом. Для этого используйте плоскую отвертку, чтобы аккуратно отсоединить крышку. После этого найдете нужное реле, обычно оно находится в верхней части блока, и должно быть подписано. Если маркировка стерта, можно ориентироваться по цвету устройства или наличию схемы в инструкции к автомобилю.
Для демонтажа старого реле нужно аккуратно поддеть его с помощью отвертки или пинцета и извлечь из гнезда. Следите за тем, чтобы не повредить контакты, особенно если реле будет под замену.
Перед установкой нового реле убедитесь, что оно полностью совместимо с ВАЗ 21099. Реле должно подходить по типу и характеристикам, указанным в руководстве. После этого подключите новое устройство в разъем, убедившись, что оно правильно встало на место. Сильно нажимать не нужно, достаточно легкого щелчка, который гарантирует, что контакты реле соединены с блоком предохранителей.
После установки реле проверьте работоспособность стеклоочистителей, включая различные режимы их работы (одиночный, прерывистый, постоянный). В случае исправности устройства, панель предохранителей можно закрыть.
Замену реле стоит проводить при первом признаке его неисправности, чтобы избежать проблем с работой стеклоочистителей в плохих погодных условиях.
