Mathcad автоматически строит графики с заданными переменными, но результат редко соответствует требованиям к визуализации данных. Чтобы избежать лишнего ручного редактирования, необходимо сразу задать параметры построения и форматирования. Это позволяет получить нужный вид графика уже на этапе его создания.
Оси координат настраиваются напрямую через свойства графика. Для числовой оси можно задать шаг делений, точные значения минимального и максимального пределов, а также формат подписи (например, научный, фиксированный или инженерный). Подписи осей редактируются двойным щелчком по названию – менять их лучше сразу, чтобы избежать неоднозначности в обозначениях.

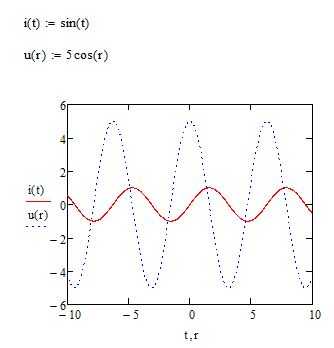

Цвет и тип линии выбираются через свойства самого графика. Не обязательно редактировать каждую линию вручную: Mathcad позволяет выбрать стиль отображения до построения, если работать через определение переменной-графика с параметрами. Например, конструкция plot(x, y, «line», «red») ускоряет процесс и исключает лишние щелчки по меню форматирования.
Подписи точек и маркеры активируются в панели настроек. Оптимально задавать их только для нужных серий, особенно при работе с несколькими кривыми. Если в графике участвует более двух переменных, важно использовать легенду – она включается одной галочкой, но текст подписей можно редактировать напрямую, без перезапуска построения.
Все параметры графика сохраняются вместе с файлом, поэтому шаблон с заданными стилями можно использовать повторно. Это экономит время и гарантирует единообразие визуального представления данных в разных проектах.
Как быстро изменить подписи осей без открытия всех настроек
Чтобы переименовать подписи осей в Mathcad без открытия полного окна форматирования, выполните следующие действия:
- Щёлкните по графику левой кнопкой мыши один раз, чтобы активировать его.
- Повторный щелчок по подписи нужной оси откроет режим редактирования текста прямо на графике.
- Введите новый текст подписи. Подтвердите клавишей Enter.
Если требуется вставить математическое выражение или символ:
- Во время редактирования нажмите Ctrl+Shift+G для вставки математического формата.
- Используйте стандартные обозначения Mathcad (например,
\thetaдля θ).

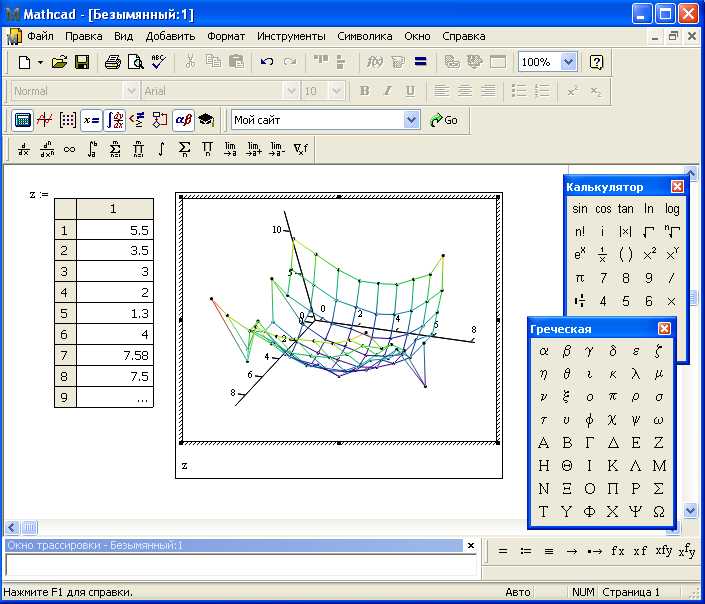

Изменение применяется немедленно, перерисовка графика не требуется. Такой способ работает как для двумерных, так и для трёхмерных графиков.
Настройка сетки графика через свойства объекта
Щёлкните дважды по области графика, чтобы открыть окно свойств. Перейдите на вкладку «Grid». Здесь доступно управление основной и вспомогательной сеткой по осям X и Y.
Для включения сетки активируйте флажок «Show major grid lines». Толщина линий регулируется параметром «Weight», тип – выпадающим списком «Style». Цвет сетки меняется через «Color», который открывает палитру.
Включение вспомогательной сетки выполняется через «Show minor grid lines». Частота отображения вспомогательных линий зависит от деления шкалы оси, задать которое можно во вкладке «Axes».
Отключайте лишние элементы, чтобы не перегружать график. Если ось не требует сетки, снимите соответствующие флажки. Это ускорит рендеринг при работе с несколькими графиками.
После внесения изменений нажмите «Apply» для предварительного просмотра и «OK» для сохранения. Все настройки сохраняются локально для текущего объекта и не применяются к другим графикам.
Изменение масштаба графика вручную и с привязкой к данным

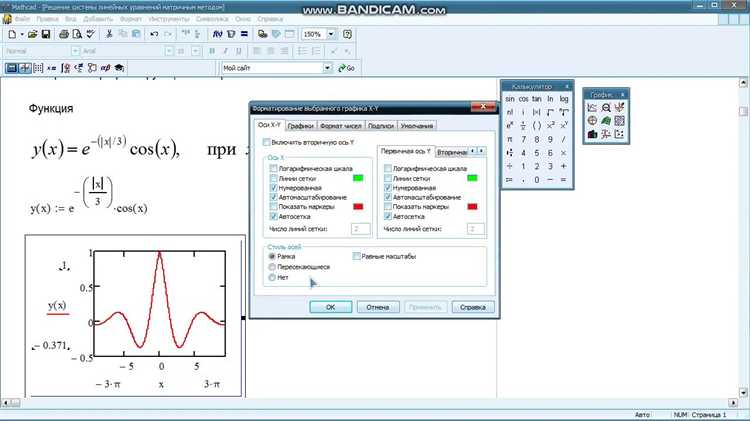

Для ручной настройки масштаба осей в Mathcad дважды щёлкните по области графика. В открывшемся окне выберите вкладку Axes. В полях Minimum и Maximum задайте конкретные значения для каждой оси. Это удобно, если требуется зафиксировать отображение в пределах строго определённого диапазона.
Если необходимо, чтобы масштаб автоматически подстраивался под данные, снимите флажки Fixed возле соответствующих полей. Тогда при любом изменении входных данных границы осей будут обновляться автоматически, отражая актуальный диапазон.
Для точного контроля за диапазоном значений осей полезно использовать функции min() и max() в явных выражениях. Например, можно задать пределы X как min(x)-1 и max(x)+1, чтобы сохранить небольшой отступ от краёв.
Если график строится по дискретным данным с известным числом точек, имеет смысл заранее вычислить граничные значения и задать их явно – это исключает сдвиг масштаба при изменении структуры данных.
В случае, когда оси проскальзывают из-за нестабильных входных данных (например, в расчётах с погрешностями), стоит временно зафиксировать масштаб вручную, а после стабилизации вернуть автоподстройку.
Управление цветом и толщиной линий без применения шаблонов
Для настройки внешнего вида графика в Mathcad без использования шаблонов, выполните следующие действия:
- Щёлкните дважды по графику для открытия окна редактирования Plot.
- В левой панели выберите кривую, параметры которой нужно изменить.
- В выпадающем списке «Trace» установите нужный цвет линии. Mathcad предлагает стандартную палитру и возможность указать пользовательский цвет в формате RGB.
- Толщина линии задаётся через поле «Line Weight» – допустимые значения: от 0.25 pt до 6 pt. Для тонкой сетки используйте 0.5 pt, для выделения ключевых кривых – 2 pt и выше.
Изменения применяются сразу, сохраняются внутри документа и не требуют шаблонов или глобальных настроек. Каждая кривая настраивается индивидуально, без влияния на другие элементы.
- Для выделения результатов используйте контрастные цвета: красный (#FF0000), синий (#0000FF), чёрный (#000000).
- Цвет осей меняется отдельно через вкладку «Axes» – не зависит от цвета линий.
- Если линия визуально сливается с фоном, проверьте параметры прозрачности и фон области построения («Plot Area»).
Сохранённые параметры отображаются при повторном открытии документа, если не были сброшены вручную.
Удаление лишней области построения на графике
Чтобы убрать неиспользуемое пространство вокруг графика в Mathcad, необходимо вручную задать границы осей. Автоматический режим масштабирования часто добавляет избыточное поле, особенно при работе с несимметричными данными.
1. Выделите график и щёлкните правой кнопкой мыши по области построения. Выберите «Формат осей».
2. В разделе «X-Axis» и «Y-Axis» отключите опцию Auto для минимального и максимального значения.
3. Введите конкретные числовые пределы, соответствующие диапазону данных. Например, если функция определена на интервале от 0 до 5, установите Xmin = 0 и Xmax = 5. То же сделайте для оси Y – в пределах фактических значений функции.
4. Убедитесь, что значения не слишком широкие. Mathcad не обрезает пустую область автоматически, пока не будет задан чёткий диапазон.
5. Если график остаётся с отступами, проверьте наличие скрытых меток или элементов (например, точек данных вне видимого диапазона), которые могут расширять область построения. Удалите или ограничьте их визуализацию.
Корректировка осей вручную позволяет исключить ненужное пространство и сфокусировать внимание на нужной части графика без искажений.
Форматирование шрифта подписей без редактирования всей области
Для изменения шрифта подписей в Mathcad без воздействия на остальные элементы графика необходимо выделить только текстовую метку. Кликните по нужной подписи, чтобы активировать её редактирование, затем выберите параметр форматирования шрифта в контекстном меню или на панели инструментов.
Изменения применяются локально: размер, стиль и цвет шрифта корректируются исключительно для выбранной подписи, остальные остаются без изменений. Такой подход позволяет экономить время и избежать повторного форматирования всей области графика.
Если подпись состоит из нескольких текстовых блоков, форматируйте каждый отдельно, чтобы сохранить желаемую структуру и оформление. При необходимости используйте горячие клавиши Ctrl+B, Ctrl+I для быстрого включения жирного или курсивного начертания.
Для точной настройки размера укажите значение в поле ввода шрифта, не выбирая предустановленные размеры. Цвет текста изменяется через палитру, доступную в меню форматирования, что позволяет подобрать оттенок без дополнительных шагов.
Избегайте изменения параметров области графика, чтобы не нарушить общую компоновку и сохранить согласованность остальных элементов.
Сохранение графика с настройками напрямую в файл изображения
Для сохранения графика Mathcad с текущими настройками без потери качества используйте функцию экспорта в файл изображения через меню File > Export или контекстное меню графика. Рекомендуется сохранять в форматах PNG или SVG – первый обеспечивает растровое изображение с прозрачным фоном, второй – векторное с возможностью масштабирования без потерь.
Перед экспортом убедитесь, что в окне графика выставлены необходимые параметры: размер, цвет фона, масштаб осей и стиль линий. Эти настройки сохранятся в экспортируемом файле без дополнительной ручной корректировки.
Чтобы избежать сжатия и артефактов, установите разрешение экспорта не ниже 300 dpi. В Mathcad это настраивается в диалоговом окне сохранения. При необходимости точной цветопередачи используйте цветовую модель RGB.
Экспорт SVG подходит для последующего редактирования в графических редакторах и публикаций, требующих четких линий и текста. PNG оптимален для быстрых отчетов и вставки в документы с фиксированным размером.
Автоматизация сохранения возможна с помощью скриптов или макросов Mathcad, которые вызывают команду экспорта с заданными параметрами. Это полезно при необходимости сохранить серию графиков с одинаковыми настройками без повторного ручного форматирования.
Вопрос-ответ:
Как быстро изменить стиль линий на графике в Mathcad без лишних настроек?
Для изменения стиля линий достаточно выделить сам график, затем кликнуть по линии, которую хотите изменить, и в появившемся меню выбрать нужный стиль — пунктир, сплошная линия или точечная. Этот способ позволяет избежать переходов в дополнительные панели и сохранить время.
Можно ли изменить размер шрифта подписей осей и легенды на графике, не открывая сложных меню?
Да, достаточно кликнуть по тексту подписи, после чего появится меню с параметрами шрифта. Там можно выбрать размер и тип шрифта без необходимости переходить в настройки всего документа. Это упрощает работу и ускоряет процесс оформления графика.
Как убрать сетку с графика, если она мешает визуальному восприятию данных?
Чтобы убрать сетку, достаточно нажать на график правой кнопкой мыши, выбрать пункт «Свойства графика» и в появившемся окне снять галочку с параметра «Сетка». Такой способ позволяет быстро убрать линии сетки без изменения других параметров.
Возможно ли добавить несколько графиков на один общий координатный уровень без сложных манипуляций?
Да, в Mathcad достаточно создать несколько функций, затем выделить их вместе и вставить на общий график. Программа автоматически отобразит все кривые на одной области, что избавляет от необходимости вручную настраивать каждый график по отдельности.
Как быстро изменить цвета линий на графике, чтобы сделать визуализацию более понятной?
Для изменения цвета линии достаточно кликнуть на нее, после чего в небольшом меню выбрать нужный цвет из предложенных. Такой способ позволяет легко выделить важные участки данных и сделать график более читаемым без перехода в обширные настройки.
Как быстро изменить стиль и цвета графика в Mathcad без лишних действий?
Для изменения стиля и цвета графика в Mathcad достаточно выделить сам график, после чего в контекстном меню выбрать пункт «Свойства». Там можно выбрать тип линии, её толщину, цвет и стиль маркеров. Чтобы не тратить время на поиск нужных настроек, рекомендуется заранее открыть панель свойств и сохранять параметры по умолчанию для часто используемых стилей. Так вы сможете применять нужные параметры с одного клика, избегая повторного поиска функций в меню.
