Поросенок среднего моста КамАЗа представляет собой редукторный узел, обеспечивающий передачу крутящего момента от карданного вала к полуосям. Его конструкция включает ведущую шестерню, шестерню главной передачи, корпус, подшипники и дифференциал. При выходе из строя любого из этих элементов нарушается работа всей трансмиссии.
Разбор поросенка необходим при появлении гула на скорости, утечке масла из-под сальников или диагностировании задиров на рабочих поверхностях шестерен. Перед началом работ необходимо демонтировать кардан, слить трансмиссионное масло и обеспечить устойчивую установку моста на подставки. Используйте съемники соответствующих диаметров для исключения повреждений подшипников и посадочных мест.
Особое внимание следует уделить меткам на ведущей и ведомой шестернях – их неправильная установка приведет к нарушению зацепления и преждевременному износу. Перед извлечением дифференциала зафиксируйте его положение, сфотографировав узел в сборе. Рекомендуется использовать динамометрический ключ при обратной сборке – момент затяжки фланца ведущей шестерни должен быть не менее 25 кгс·м.
Все снятые детали необходимо промыть в керосине или дизельном топливе, осмотреть на наличие микротрещин, выработки и следов перегрева. Подшипники с люфтом или шумом при вращении подлежат обязательной замене. Поверхности сопряжения очищаются от старого герметика, и только после этого допускается финальная сборка.
Подготовка инструмента и условий для разбора поросенка
Работы выполняются в закрытом, чистом помещении с устойчивым освещением не менее 500 люкс. Температура – от +10 до +25 °C, без сквозняков и пыли. На полу – прорезиненное покрытие или фанера толщиной не менее 10 мм для предотвращения повреждения деталей при падении.
Из инструмента необходимы: комплект рожковых и накидных ключей от 10 до 27 мм, трещоточный вороток с головками 12, 14, 17 и 19 мм, длинные шестигранники на 5 и 6 мм, удлинитель не менее 150 мм, съемник стопорных колец, выколотки Ø10 и Ø12 мм, молоток массой до 800 г, магнитный захват, ломик длиной до 500 мм, монтажка. Обязательны чистые перчатки, ветошь, емкость для слива масла объемом не менее 5 литров.
Понадобятся два деревянных бруса (не менее 70×70 мм, длина – 600 мм) для устойчивой установки моста, а также прочные подпорки или регулируемые стойки. Перед началом разборки фиксируется задний мост в горизонтальном положении, с обеих сторон подставляются упоры. Ослабление крепежа производится вручную, без использования ударного инструмента во избежание повреждений резьбы и деформаций фланцев.
Снятие фланцев и откручивание крепежных элементов
Перед началом работ зафиксируйте средний мост на стапеле или надежной опоре, чтобы исключить проворачивание или смещение. Работы производите при температуре выше +10°C для предотвращения деформаций деталей.
- Сначала демонтируйте карданный вал, открутив четыре болта крепления к фланцу ведущей шестерни. Используйте головку на 17 с удлинителем. При заклинивших резьбах – предварительно обработайте резьбовое соединение проникающей смазкой и подождите не менее 15 минут.
- Фиксируйте фланец монтажной лопаткой или стопором, чтобы исключить его проворачивание при откручивании гайки.
- Открутите центральную гайку фланца ведущей шестерни (гайка М30×1.5). Используйте вороток с головкой на 46 и удлинитель – усилие может достигать 350 Н·м. При необходимости применяйте пневмогайковерт.
- Снимите фланец съемником. Не допускается использование молотка – это приведёт к нарушению геометрии посадочной поверхности и выходу из строя сальника.
- После демонтажа фланца удалите остатки смазки и осмотрите посадочное место на валу на предмет износа и коррозии. Повреждения не допускаются.
Переходите к откручиванию крепежа крышки картера редуктора:
- Открутите болты по периметру крышки (болты М10, головка на 17). Работайте по диагонали, чтобы не допустить перекоса крышки.
- Плотно зафиксируйте корпус редуктора и аккуратно подденьте крышку монтажкой в технологических пазах. Не применяйте чрезмерную силу во избежание повреждений сопрягаемых поверхностей.
После снятия крышки осмотрите состояние герметика и зачистите остатки с обеих поверхностей. Поверхности должны быть сухими и чистыми перед дальнейшей сборкой.
Извлечение полуосей и визуальная оценка износа шлицов
Перед демонтажом полуосей необходимо снять колесные ступицы и очистить фланцы от грязи и масла. Крепёжные болты полуоси откручиваются крест-накрест, чтобы исключить деформацию фланца. После снятия фланца полуось аккуратно извлекается из картера моста, избегая перекоса, чтобы не повредить манжету.
Осмотрите шлицевую часть полуоси на наличие признаков износа. Допустимый износ по ширине шлица не должен превышать 0,3 мм от номинального размера. Измерение выполняется микрометром или штангенциркулем в нескольких местах. Обратите внимание на наличие закатов, задиров, следов перекосов – такие дефекты указывают на перегрузки или недостаток смазки в редукторе.
Если шлицы имеют острые кромки, следы сколов или износ с характерным «ласточкиным хвостом», полуось подлежит замене. Наличие ржавчины или следов перегрева (побежалость металла) свидетельствует о нарушении герметичности или недостаточной смазке. Также проверьте отсутствие продольных трещин вдоль шлицев – такие дефекты делают деталь небезопасной для дальнейшей эксплуатации.
Оцените посадочное отверстие фланца на наличие выработки. Люфт полуоси в посадочном месте указывает на овальность или разрушение посадочных граней. После оценки износа необходимо тщательно промыть шлицевую часть и закрыть её от попадания пыли до момента обратной сборки.
Демонтаж редуктора и шестерен привода
Перед началом работ необходимо слить масло из картера среднего моста. Для этого отвинтить сливную пробку и дождаться полного стекания смазки. После этого очистить корпус от загрязнений в районе соединений для исключения попадания пыли внутрь.
Сначала снимается крышка редуктора. Для этого последовательно откручиваются все болты крепления по периметру. Крышка может удерживаться герметиком – в таком случае аккуратно подденьте ее монтажной лопаткой, избегая перекосов.
Далее отсоединяется ведомая шестерня главной пары. Для её демонтажа требуется выкрутить крепежные болты фланца, после чего аккуратно извлечь саму шестерню, фиксируя положение корпуса, чтобы избежать смещения внутренних элементов.
Разбор шестерен привода начинается с извлечения ведущей шестерни. Необходимо зафиксировать карданный вал и открутить гайку крепления фланца. Сняв фланец, осторожно извлеките ведущую шестерню вместе с подшипниками. Следует обратить внимание на положение регулировочных шайб – их необходимо отметить или сфотографировать для последующей правильной сборки.
Сателлиты и полуосевые шестерни извлекаются после снятия дифференциала. Открутите крепежи подшипниковых крышек, после чего аккуратно достаньте корпус дифференциала, избегая повреждения посадочных поверхностей. Убедитесь, что зубья всех шестерен не имеют сколов и следов чрезмерного износа.
После демонтажа все детали рекомендуется промыть керосином или специализированной жидкостью, осмотреть на наличие трещин, сколов, износа зубьев, проверить состояние подшипников и посадочных мест. Изношенные элементы подлежат обязательной замене.
Осмотр подшипников и фиксаторов на наличие люфта
Перед проверкой демонтируйте полуоси и извлеките главную пару. Обеспечьте свободный доступ к подшипникам конических шестерен и дифференциала.
Рукой покачайте ведомую шестерню. Люфт в подшипниках ощущается как микроперемещение при изменении направления усилия. Если присутствует свободный ход более 0,1 мм, подшипник подлежит замене.
Осмотрите фиксаторы осей сателлитов. При наличии осевого смещения пальца более 0,05 мм – необходима замена или восстановление посадки. Допускается только плотная посадка с блокировкой стопорным винтом.
Поверните дифференциал и заметьте реакцию. При появлении щелчков или проскальзывания – износ обойм или сепараторов. Визуально проверьте ролики: сколы, следы перегрева, износ дорожек – признаки выхода ресурса.
Для окончательной оценки используйте индикатор часового типа. Установите его на корпус и замерьте радиальный и осевой люфт. Значения свыше 0,08 мм свидетельствуют о выработке и требуют вмешательства.
Завершив осмотр, очистите посадочные поверхности, проверьте натяг при пробной установке новых подшипников. Только плотная, без перекосов, установка гарантирует надёжную работу агрегата.
Очистка корпуса и проверка посадочных мест
Перед началом работы с корпусом поросенка необходимо тщательно его очистить от загрязнений, пыли и старого масла. Используйте моющие средства, которые не повреждают металл, чтобы избежать коррозии или других повреждений. После очистки промойте корпус горячей водой и высушите его воздухом или мягкой тканью, чтобы удалить остатки влаги.
Особое внимание стоит уделить посадочным местам. Они должны быть абсолютно чистыми, без следов коррозии, грязи или масла. Проверьте поверхность на наличие трещин или износа. Для этого используйте увеличительное стекло или микрометр, чтобы выявить даже минимальные дефекты. Важно, чтобы посадочные места имели четкие геометрические параметры и не были деформированы, так как это может повлиять на качество работы поросенка и привести к неправильной посадке или износу других частей.
Проверьте также степень износа самой посадочной поверхности. Для этого необходимо оценить глубину возможных вмятин и царапин. В случае обнаружения повреждений, перед сборкой стоит провести шлифовку этих мест с использованием абразивных материалов, чтобы вернуть их первоначальную форму. Если повреждения слишком серьезные, возможно, потребуется замена корпуса.
После того как все посадочные места очищены и проверены, следует проверить их соответствие стандартам, указанным в технической документации. Если посадка требует специальных допусков, убедитесь, что размеры соответствуют требуемым величинам, измеряя их с высокой точностью. Это гарантирует нормальную работу системы и продлит срок службы всех ее компонентов.
Заключительный этап – повторная очистка корпуса перед сборкой, чтобы удалить все остаточные загрязнения, которые могли остаться после предыдущих процедур. После этого корпус готов к следующему этапу сборки поросенка.

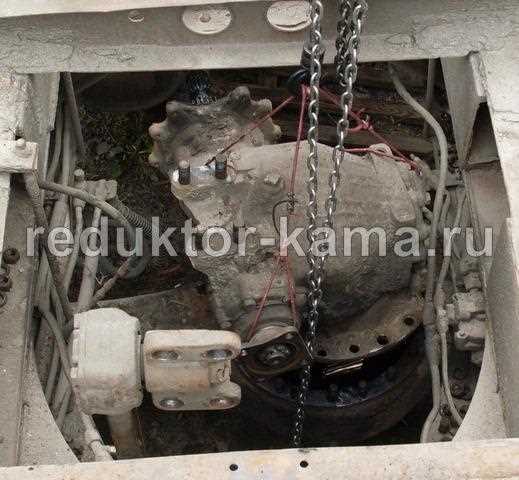

Разборка и дефектовка дифференциала среднего моста
Разборка дифференциала среднего моста КамАЗа начинается с снятия корпуса моста с транспортного средства. Для этого потребуется установить машину на подъемник или домкрат и снять колеса. Затем отсоедините карданный вал и защитные элементы, такие как щитки и крышки, обеспечивающие доступ к корпусу моста.
После снятия моста с машины, демонтируйте крышку дифференциала, открутив болты, удерживающие ее. Важно при этом следить за тем, чтобы прокладка крышки не была повреждена, так как ее можно использовать повторно при сборке.
Далее извлекаются сателлиты и полуоси. Для этого потребуется аккуратно снять фиксирующие элементы сателлитов. При извлечении сателлитов важно не повредить их зубья и не забыть об их ориентации для правильной установки при сборке.
Особое внимание следует уделить состоянию зубьев шестерней дифференциала. Износ или повреждения на зубьях могут свидетельствовать о дефектах в системе смазки или неправильной регулировке зазоров. При обнаружении трещин, сколов или деформаций зубьев требуется замена комплектующих.
Проверку состояния подшипников можно провести визуально и при помощи покачивания. Если подшипники свободно вращаются, но имеют люфт или издают посторонние звуки, их следует заменить. Важно также проверять состояние сепараторов и стопорных колец, которые могут быть повреждены в процессе эксплуатации.
Если в процессе разборки обнаружены значительные повреждения на корпусе дифференциала или других внутренних компонентах, рекомендуется произвести дефектовку в специализированной мастерской с использованием соответствующего оборудования, что позволяет точно определить степень износа и необходимость замены элементов.
При сборке важно соблюдать технологические зазоры и правильно подбирать смазку для дифференциала, чтобы избежать перегрева и излишнего износа. Регулировка натяжения подшипников и установка сателлитов требуют внимательности, чтобы избежать проблем с зацеплением шестерней в процессе эксплуатации.
Вопрос-ответ:
Что такое поросенок среднего моста КамАЗа и зачем его разбирать?
Поросенок среднего моста КамАЗа – это элемент, который служит для соединения различных частей мостовой трансмиссии. Разборка поросенка позволяет исследовать его состояние, проверить износ деталей, а также заменить поврежденные элементы, что помогает избежать поломок и повысить надежность работы автомобиля.
Какие инструменты необходимы для разборки поросенка среднего моста КамАЗа?
Для разборки поросенка среднего моста КамАЗа вам потребуются стандартные инструменты, такие как набор ключей, отвертки, молоток и возможно, съемники для более сложных соединений. Также полезно иметь манометр для проверки давления и измерительные приборы для диагностики состояния деталей.
Какие этапы включает разборка поросенка среднего моста КамАЗа?
Процесс разборки включает несколько основных этапов. Сначала необходимо снять колеса и разобрать тормоза. Затем демонтируются элементы, соединяющие поросенка с мостом. После этого следует аккуратно извлечь поросенка, проверив все крепежи. Важно не повредить соединения и детали, так как их можно будет использовать повторно. Наконец, проверяются все компоненты на наличие повреждений или износа.
Как правильно проводить диагностику поросенка среднего моста КамАЗа после его разборки?
После разборки поросенка, следует тщательно осмотреть его на наличие трещин, деформаций и других повреждений. Проверьте состояние шестерен, подшипников и сальников. Особое внимание стоит уделить тем деталям, которые подвержены максимальным нагрузкам, таким как зубчатые колеса и соединительные элементы. Для более точной диагностики можно использовать микрометр или штангенциркуль для измерения износа деталей.
Какие могут быть проблемы при разборке поросенка среднего моста КамАЗа?
При разборке поросенка могут возникнуть несколько проблем. Это могут быть закисшие или поврежденные крепежи, которые трудно открутить, или невозможность извлечь некоторые элементы из-за ржавчины. Также есть риск повреждения уплотнителей или других мелких деталей, которые трудно заметить при первом осмотре. Чтобы избежать этих проблем, важно использовать качественные инструменты и действовать аккуратно.
Как правильно разобрать поросёнка среднего моста КамАЗа?
Для того чтобы разобрать поросёнка среднего моста КамАЗа, необходимо выполнить несколько последовательных шагов. Вначале снимается защитная крышка моста, после чего откручиваются болты, удерживающие элементы. Важно обращать внимание на состояние всех деталей, так как износ может повлиять на работу моста. Затем следует извлечь центральную часть поросёнка, которая соединяет главную передачу и мост, и аккуратно отделить все элементы друг от друга. Если имеются признаки повреждений или износа, эти детали нужно заменить. В процессе разборки важно соблюдать меры предосторожности, чтобы не повредить более мелкие компоненты и сохранить целостность всей конструкции.
Что важно учесть при разборке поросёнка среднего моста КамАЗа, чтобы не повредить детали?
При разборке поросёнка среднего моста КамАЗа важно соблюдать несколько правил, чтобы не повредить детали. Прежде всего, следует использовать инструменты, подходящие для работы с металлическими и прочными элементами, чтобы избежать повреждения резьбы или корпуса. Важно обращать внимание на порядок снятия деталей, так как неправильная последовательность может привести к повреждению мелких элементов. Для предотвращения повреждений рекомендуется использовать прокладки или защитные покрытия, чтобы избежать трения между частями. Если есть сомнения в состоянии компонентов, стоит проконсультироваться с профессионалом, чтобы избежать ненужных расходов на ремонт и замену деталей в будущем.
