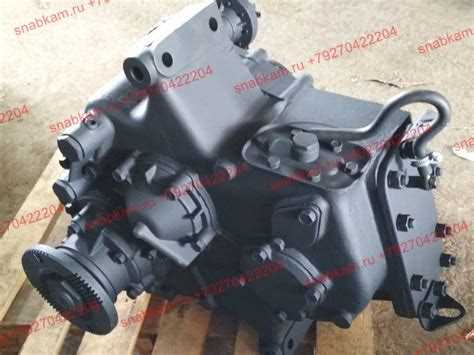

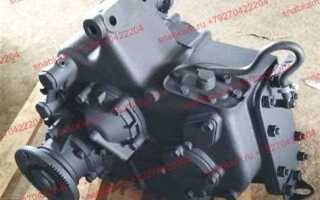

Раздаточная коробка КамАЗ 65111 – узел, обеспечивающий распределение крутящего момента между ведущими осями. Она рассчитана на интенсивную эксплуатацию и воспринимает высокие нагрузки, характерные для самосвалов полной массой свыше 25 тонн. Особенности конструкции включают двухступенчатое переключение и блокировку межосевого дифференциала, что требует внимательности при демонтаже и сборке агрегата.
Перед началом разборки необходимо отсоединить карданные валы, слить масло через нижнюю пробку и очистить корпус от загрязнений. Для фиксации положения деталей удобно использовать метки на корпусе и крышках. Откручивание болтов крепления должно производиться в диагональной последовательности, во избежание деформации плоскостей сопряжения.
Особое внимание следует уделить проверке состояния конических шестерён, синхронизатора и подшипников. Износ зубьев, задиры на рабочих поверхностях, люфт в посадках требуют замены элементов. Не допускается повторная установка повреждённых деталей, даже при их внешней целостности – это снижает ресурс всего механизма.
Для безопасной разборки механизма необходимо использовать монтажные лопатки и съёмники. Запрещается применять ударные инструменты – корпус из чугуна подвержен растрескиванию. При демонтаже фланцев и валов следите за положением регулировочных шайб и кольцевых уплотнений, их потеря приводит к нарушению зазоров и утечке масла после сборки.
Подготовка инструмента и условий для разборки раздаточной коробки
Рабочее пространство должно быть сухим, хорошо освещённым и проветриваемым. Убедитесь в наличии устойчивого верстака с металлической поверхностью. Пол застилается техническим ковриком для сбора мелких деталей и защиты от масла.
Раздаточная коробка КамАЗ 65111 весит более 150 кг. Для её демонтажа требуется таль или гидравлический подъёмник грузоподъёмностью не менее 500 кг. Перед началом работы отключается аккумулятор, сливается трансмиссионное масло через нижнюю пробку, предварительно подставив ёмкость объёмом не менее 10 литров.
Необходимый инструмент: рожковые и накидные ключи от 10 до 24 мм, торцевые головки с трещоткой, вороток с удлинителем, молоток с медной или резиновой рабочей частью, монтажная лопатка, съёмник стопорных колец, штангенциркуль для замеров зазоров, фиксатор вала (самодельный или заводской), а также съёмник подшипников внутреннего захвата. Для очистки резьб и посадочных мест потребуется металлическая щётка и технический фен.
Защитное оснащение: очки с боковой защитой, перчатки с прорезиненной поверхностью, плотная спецодежда. При наличии старого масла и герметика рекомендуется использовать респиратор с угольным фильтром.
Перед началом работы следует подготовить ёмкости для раздельной укладки деталей: корпусные элементы, шестерни, подшипники, крепёж. Для фиксации порядка разборки удобно использовать фотоаппарат или смартфон с функцией макросъёмки.

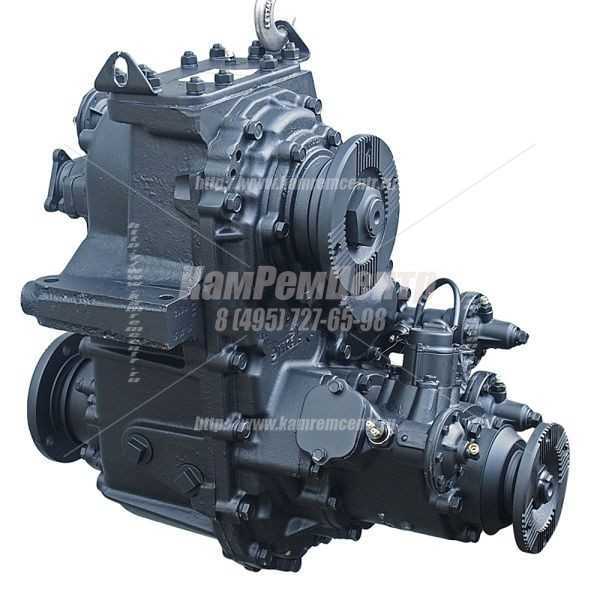

Снятие раздаточной коробки с рамы КамАЗ 65111
Перед началом демонтажа необходимо отключить аккумуляторную батарею и сбросить давление в пневмосистеме. Автомобиль устанавливается на ровную площадку с зафиксированными колесами. Под раму в районе раздаточной коробки подводится надежная опора или трансмиссионная стойка с грузоподъёмностью не менее 300 кг.
Сначала отсоединяются карданные валы: передний, задний и межосевой. Каждый вал демонтируется поочерёдно, откручиваются болты фланцевого соединения, после чего вал аккуратно опускается и убирается в сторону. Резьбовые соединения фиксируются маркировкой для последующей сборки.
Далее отсоединяются трубопроводы пневмоприводов управления – магистрали отмечаются цветными метками или маркируются бирками. Откручиваются гайки крепления кронштейнов пневматических трубок и жгутов электропроводки. Разъёмы электрооборудования раздаточной коробки отключаются, фиксируются от загрязнения заглушками или полиэтиленовыми пакетами с хомутами.
После этого откручиваются болты крепления раздаточной коробки к раме. Используются головки на 19 и удлинители. Крепёж ослабляется постепенно, попарно, с контролем за смещением корпуса. Важно исключить перекос при снятии. Перед окончательным снятием под коробку устанавливается домкрат с резиновым уплотнением на пяте.
Когда все крепёжные элементы сняты, раздаточная коробка плавно опускается на предварительно подготовленную подставку. При этом следят за тем, чтобы не допустить перекоса шлицевых соединений и повреждения опорных подушек. Снятый агрегат перемещается в зону разборки или ремонта с применением грузоподъёмного оборудования.
Очистка и предварительный осмотр внешнего состояния корпуса
Перед началом разборки необходимо полностью очистить корпус раздаточной коробки от загрязнений для исключения попадания абразивных частиц внутрь механизма.
- Удалить основные отложения грязи с помощью шпателя или пластиковой щётки, не повреждая поверхность корпуса.
- Обработать корпус керосином или соляркой, равномерно нанося жидкость кистью. Избегать сильного давления в зонах сопряжения деталей.
- После размягчения загрязнений смыть остатки струёй воды под давлением не менее 8 атмосфер.
- Высушить корпус сжатым воздухом, уделяя внимание труднодоступным участкам: фланцевым соединениям, местам установки сальников, штуцеров.
После очистки провести осмотр на наличие повреждений, утечек и следов коррозии.
- Проверить целостность поверхности корпуса: трещины, сколы, вмятины, особенно в районе крепёжных отверстий и посадочных поверхностей валов.
- Осмотреть сварные и литейные швы на наличие волосовин и дефектов литья. При обнаружении – применить магнитопорошковую дефектоскопию.
- Проверить герметичность привалочных плоскостей. Наличие масляных следов по контуру указывает на деформацию либо износ плоскости.
- Оценить состояние резьбовых отверстий: сорванная резьба требует восстановления методом установки резьбовых вставок или втулок.
Корпус, не соответствующий допускам по геометрии или имеющий механические повреждения, подлежит ремонту либо замене до начала дальнейших работ.

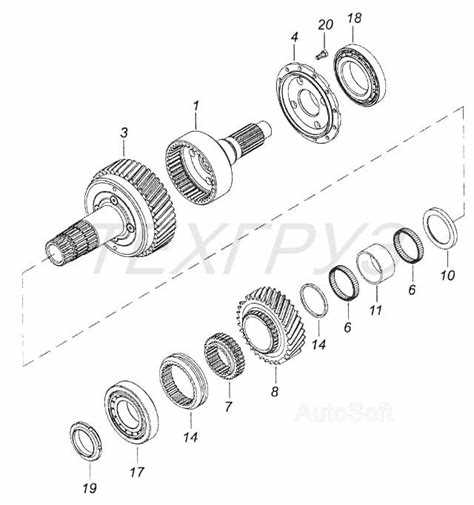

Пошаговое извлечение валов, шестерен и подшипников
Перед началом демонтажа раздаточной коробки КамАЗ 65111 убедитесь, что корпус полностью очищен от масла, а все крепёжные элементы отсоединены.
- Снимите крышки люков и задний фланец. Используйте выколотку и молоток с медной наставкой для снятия плотно сидящих элементов.
- Демонтируйте промежуточный вал. Для этого:
- Открутите крепёжные болты подшипниковых крышек.
- Снимите крышки и выпрессуйте вал с установленными на нём шестернями. Вал выходит через левую сторону корпуса.
- Удалите упорное кольцо с правого конца вала, затем извлеките шестерни и дистанционные кольца.
- Извлеките ведущий вал переднего моста:
- Отсоедините стопорное кольцо.
- Аккуратно выбейте вал наружу через корпус.
- Снимите шестерню и игольчатый подшипник с направляющей втулкой.
- Разберите приводной вал заднего моста:
- Снимите стопор кольца и фиксирующие шайбы.
- Извлеките вал вместе с шестернёй блокировки межосевого дифференциала.
- Отсоедините муфту включения и шлицевые соединения.

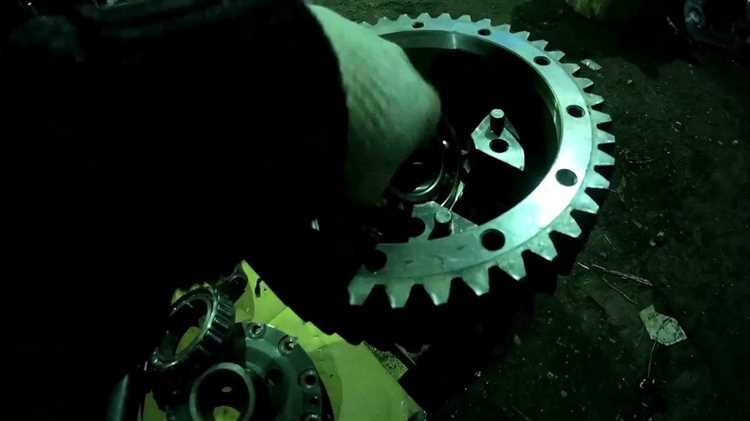

- Удалите шестерни привода:
- Оцените состояние зубьев. При наличии сколов или износа – замените шестерню.
- При демонтаже используйте съёмники, чтобы избежать повреждения посадочных поверхностей.
- Извлеките подшипники:
- Выпрессуйте наружные кольца с использованием монтажного пресса или инерционного съёмника.
- Осмотрите посадочные места на наличие задиров. При износе – восстановите втулением или замените корпус.
После демонтажа все детали разложите по группам: валы, шестерни, подшипники. Очистите от остатков масла, промойте керосином и проверьте на износ и повреждения.
Диагностика износа деталей и выявление скрытых повреждений
Перед началом разборки необходимо проверить люфт на выходных валах раздаточной коробки. При наличии ощутимого радиального или осевого смещения велика вероятность износа подшипников или посадочных мест в корпусе.
Снимите крышки подшипников и оцените состояние сепараторов и тел качения. Потемнение, вкрапления металла, следы перегрева или лунок – признаки разрушения. Осмотрите дорожки качения – раковины или шероховатость указывают на усталостный износ.
Проверка шестерен требует внимательной оценки зубьев. Износ по профилю, сколы, заусенцы на кромках и изменение цвета металла говорят о перегрузке и устаревании. Наличие микротрещин определяют с помощью магнитопорошкового контроля.
При осмотре синхронизаторов обратите внимание на зацепление конусов и наличие задиров. Излишний зазор между венцом и муфтой синхронизатора свидетельствует о потере геометрии посадочных поверхностей.
Корпус раздаточной коробки следует проверить на наличие микротрещин в районе опор подшипников и сопряжений. Используйте керосин и меловой тест: нанесите керосин на подозрительный участок, затем покройте мелом – появление тёмных линий укажет на скрытые трещины.
Оцените вал-шестерни на предмет эллипсности шлицев, износа рабочих поверхностей и осевых биений. Даже минимальные отклонения могут привести к неравномерной нагрузке и преждевременному разрушению сопряжённых элементов.
Муфты и вилки переключения осматриваются на предмет трещин, износа направляющих и деформации. Изгиб рычагов или перекос вилки может привести к неполному включению передач и ускоренному износу шестерён.
Завершая диагностику, измерьте толщину стенок корпуса в зонах, подверженных вибрациям. Уменьшение толщины более чем на 10% от номинала – основание для замены корпуса или проведения наплавки с последующей механической обработкой.
Хранение и маркировка снятых компонентов до сборки
Перед началом разборки раздаточной коробки КамАЗ 65111 необходимо подготовить рабочее место и средства для правильного хранения и маркировки снятых компонентов. Каждый элемент должен быть обозначен и размещен так, чтобы избежать ошибок при сборке.
Для маркировки используйте специальные метки, наклейки или маркеры. На каждом элементе должны быть указаны его точное место расположения, номер и ориентация. Например, корпус, крышки, валы и шестерни маркируются с учетом их положения в узле. Это поможет избежать смешивания деталей, особенно если они взаимозаменяемы.
Комплектующие раздаточной коробки, такие как шестерни, подшипники и втулки, требуют особо внимательного отношения. Их не следует класть в общий контейнер. Разделите их на группы по функциональному назначению и состоянию (например, изношенные и подлежащие замене детали). Лучше всего использовать для этого отдельные пластиковые контейнеры с крышками.
Для валов и шестерней, подвергающихся износу, можно изготовить индивидуальные держатели или подставки, чтобы исключить их деформацию. Важно, чтобы детали не контактировали с химическими веществами или влажностью, что может привести к коррозии или повреждениям.
Если снятые элементы подлежат повторной обработке или проверке (например, подшипники или вал), их также стоит отдельно маркировать с учетом необходимости проведения технического контроля. Необходимо указать дату снятия и возможно заметки о состоянии детали.
В процессе разборки рекомендуется фиксировать последовательность снятия компонентов, особенно для сложных узлов. Это можно сделать с помощью фотофиксации или подробных схем. Такой подход исключит потерю важной информации, что особенно важно при сложной сборке.
Все используемые материалы для упаковки и хранения должны быть безопасными, чтобы не повредить компоненты. Подойдут ткани или мягкие пластиковые покрытия, которые предотвратят механическое воздействие на поверхности деталей.
Вопрос-ответ:
Как правильно разобрать раздаточную коробку КамАЗ 65111?
Разбор раздаточной коробки КамАЗ 65111 начинается с подготовки рабочего места и необходимых инструментов. Сначала нужно снять коробку с автомобиля, для чего потребуется поднять транспортное средство и зафиксировать его. Далее отсоединяются все крепежи, включая болты и гайки, которые удерживают раздаточную коробку. После этого осторожно снимаются все элементы, чтобы избежать повреждений. Особое внимание стоит уделить правильному запоминанию последовательности снятия деталей, чтобы в дальнейшем легче было собрать коробку обратно.
Что нужно учитывать при разборке раздаточной коробки КамАЗ 65111?
При разборке раздаточной коробки КамАЗ 65111 важно соблюдать несколько ключевых правил. Во-первых, необходимо тщательно чистить все детали от грязи и масла перед разборкой, чтобы избежать попадания загрязнений в рабочие механизмы. Во-вторых, следите за состоянием подшипников, сальников и других мелких элементов, которые могут требовать замены. В-третьих, стоит внимательно записывать все этапы разборки и маркировать детали, чтобы не перепутать их при сборке. Наконец, не забывайте использовать только качественные инструменты, чтобы избежать повреждения корпуса или других важных частей коробки.
Какие проблемы могут возникнуть при разборке раздаточной коробки КамАЗ 65111?
При разборке раздаточной коробки КамАЗ 65111 могут возникнуть различные проблемы. Одной из самых частых является затрудненное откручивание старых крепежных элементов, которые могут быть повреждены коррозией. Также возможны повреждения уплотнительных колец или сальников, которые требуют замены после разборки. Иногда бывает сложно правильно извлечь изношенные элементы, такие как шестерни или подшипники, если они сильно прилипли к корпусу. В таких случаях нужно быть особенно осторожным, чтобы не повредить другие части коробки.
Какие инструменты потребуются для разборки раздаточной коробки КамАЗ 65111?
Для разборки раздаточной коробки КамАЗ 65111 понадобится несколько ключевых инструментов. Во-первых, это набор торцевых ключей с различными размерами головок. Также необходимо иметь кувалду или молоток для аккуратного снятия труднодоступных частей, если они зафиксированы сжатыми соединениями. Важно иметь специальный съемник для подшипников и других мелких деталей. Кроме того, для работы потребуется набор отверток, чтобы откручивать винты и болты, а также специальное средство для очистки деталей от грязи и масла.
Как правильно собрать раздаточную коробку КамАЗ 65111 после разборки?
Сборка раздаточной коробки КамАЗ 65111 начинается с того, что все детали тщательно проверяются на наличие повреждений. После этого собираются подшипники, шестерни и другие элементы в строгом соответствии с инструкцией, соблюдая правильную последовательность. Важно использовать новые уплотнительные кольца и сальники, чтобы предотвратить утечку масла. После установки всех компонентов коробку следует проверить на работоспособность, прокачав через нее масло и внимательно следя за уровнем давления. Завершающим этапом будет установка коробки на место и подключение всех систем автомобиля.
