ЛуАЗ-969, обладая рамной конструкцией, полным приводом и простотой трансмиссии, стал популярной базой для самодельных минитракторов. Его вес – около 1300 кг, а колесная база – 1800 мм, что делает его удобным для работ на ограниченных участках, где стандартная техника недостаточно маневренна.
Основное внимание при переделке уделяется трансформации задней части рамы и установке навесного оборудования. Усиление рамы проводится за счёт сварки дополнительных лонжеронов и кронштейнов, особенно в районе заднего моста. Это необходимо для крепления трёхточечной навески и гидроцилиндра подъёма.
Для организации заднего ВОМ часто используют редуктор от мотоблока или коробку отбора мощности от ГАЗ-53. Привод осуществляется через цепную передачу или кардан, в зависимости от доступных узлов. Важно правильно согласовать обороты ВОМ с рабочими органами навесного оборудования – оптимальными считаются 540 об/мин.
Двигатель ЛуАЗа, как правило, заменяется на дизельный вариант – популярны моторы от китайских минитракторов мощностью 20–24 л.с. Они обеспечивают больший крутящий момент на малых оборотах, что критично при работе с грунтом. Установка требует переделки моторного щита и привода охлаждения.
Рулевое управление дорабатывается установкой гидроусилителя от автомобилей ЗИЛ или ГАЗ. Это значительно снижает нагрузку на водителя при работе с фронтальным или задним навесным оборудованием. Электропроводка полностью переделывается под нужды трактора, исключая ненужные системы.
Выбор подходящей модели ЛуАЗа для переделки
Рама у ЛуАЗ-969М прочная, лонжеронного типа, хорошо поддаётся сварочным доработкам. Передняя и задняя подвеска независимая, что можно модернизировать под жёсткую балку для увеличения грузоподъёмности. Ходовая часть с редукторами в ступицах обеспечивает высокий клиренс, полезный при работе на неровном участке.
Менее предпочтительными являются модели после 1990 года, такие как ЛуАЗ-1302, так как в них внедрены элементы от ВАЗовских конструкций, менее пригодные для тяжёлой тяговой работы. Их трансмиссия не рассчитана на длительные нагрузки на низких скоростях, а кузовные элементы чаще выполнены из более тонкого металла.
При выборе донора важно учитывать состояние кузова и трансмиссии. Ржавчина в местах крепления рычагов подвески, изношенные ШРУСы и разбитые крепления двигателя усложнят переделку. Лучше выбирать экземпляры с целой рамой и живой раздаточной коробкой, даже если двигатель требует замены – его проще адаптировать, чем восстанавливать геометрию силовой конструкции.

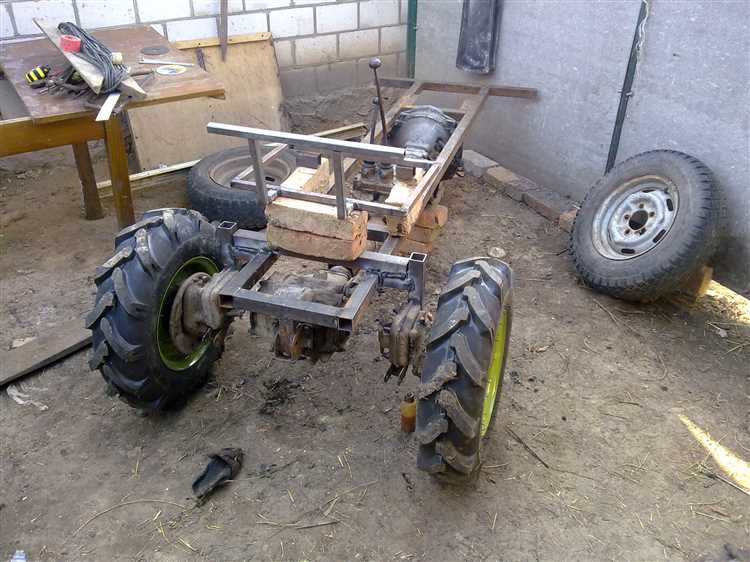

Разборка и подготовка кузова к модификации
Перед началом работ необходимо демонтировать все элементы, мешающие доступу к несущим конструкциям: двери, капот, крылья, переднюю и заднюю оптику, а также салон полностью, включая сиденья, обшивку, приборную панель и проводку. Особое внимание следует уделить демонтажу рулевого управления и системы отопления.
С кузова удаляются все навесные агрегаты, включая бензобак, выпускную систему и силовой агрегат. Рекомендуется использовать домкраты и страховочные опоры для надежной фиксации кузова в процессе разборки. Все крепежи сортируются и маркируются для последующей сборки или замены.
После полной разборки выполняется очистка кузова от грязи и ржавчины с помощью щеток по металлу и УШМ с лепестковыми кругами. Особое внимание уделяется лонжеронам, стойкам и узлам крепления подвески. При наличии сквозной коррозии металл вырезается, участок усиливается вставками из листа толщиной не менее 3 мм с проваркой по периметру.
Если предполагается установка гидравлики или изменение компоновки трансмиссии, заранее намечаются и вырезаются технологические отверстия в полу и щитке моторного отсека. Все участки, подвергшиеся сварке, зачищаются и обрабатываются антикоррозийными составами.
Финишным этапом подготовки является примерка основных узлов будущей конструкции – заднего моста, рамы или подрамника, если он устанавливается. Это позволяет определить необходимость дополнительных доработок и усилений до начала основной сборки.

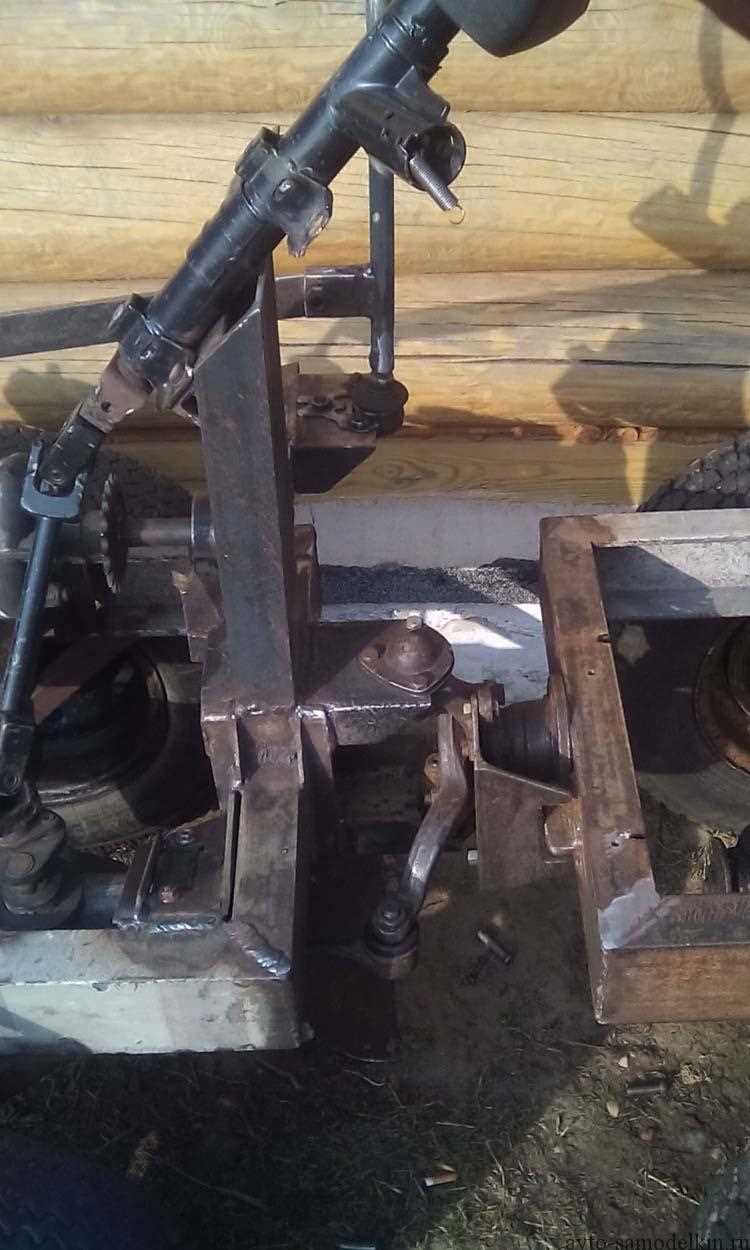

Установка рулевого управления от сельхозтехники
Для переделки ЛуАЗа в минитрактор оптимально использовать гидрообъемное рулевое управление от МТЗ-80 или Т-25. Наиболее подходящий вариант – установка дозатора Р80-3/1-222 и гидроцилиндра Ц50 с ходом штока не менее 200 мм.
Крепление дозатора производится на усиленную пластину, приваренную к раме с левой стороны, ближе к рулевой колонке. Вал дозатора соединяется с рулевым колесом через карданный вал от ГАЗ-53. Для правильной работы требуется точно выверить угол между рулевым валом и дозатором, исключив люфт.
Гидроцилиндр устанавливается параллельно переднему мосту, крепление осуществляется на прочных кронштейнах, выполненных из 10-мм стали. Один конец цилиндра соединяется с рулевой сошкой, второй – с рамой. При этом необходимо обеспечить свободный ход штока без перекосов при полном повороте колес.
Магистрали высокого давления выполняются из армированных рукавов с внутренним диаметром не менее 12 мм, с фитингами под конус 24°. Насос НШ-10 монтируется на двигатель через кронштейн с натяжным механизмом и подключается к дозатору через обратный клапан.
Важно правильно организовать сливную магистраль – от дозатора и от гидроцилиндра – в общий бак объёмом не менее 5 литров. Используется металлическая ёмкость с фильтром грубой очистки и сапуном. Уровень масла контролируется визуально через смотровое окошко.
После монтажа обязательно провести прокачку системы, исключить наличие воздуха и протестировать работоспособность на холостом ходу. При повороте руля колёса должны реагировать плавно и без рывков.
Замена штатной трансмиссии на тракторную
Штатная трансмиссия ЛуАЗа не рассчитана на работу с навесным оборудованием и тяговые нагрузки, характерные для минитрактора. Замена требуется не только для повышения тягового усилия, но и для снижения скорости движения при сохранении крутящего момента.
- Оптимальный вариант – установка трансмиссии от трактора Т-25 или мотоблока с редуктором, например, от «Нева» или «Каскад». Они обеспечивают нужное передаточное число и совместимы с карданной передачей.
- Перед установкой необходимо демонтировать коробку передач и раздаточную коробку ЛуАЗа. Оставлять их нецелесообразно из-за высокой скорости и слабого редуктора.
- Промежуточный кардан адаптируется под фланцы новой трансмиссии. Часто требуется изготовление переходной плиты и установка дополнительной опоры под вал.
- Рекомендуется установить муфту сцепления с жестким соединением или муфту с шлицевым валом от сельхозтехники для исключения пробуксовки.
- Задний мост может остаться штатным, но желательно изменить главную пару на более тяговую, например, 5.125 вместо стандартной.
После замены обязательна проверка углов работы карданов и правильности центровки трансмиссии, иначе вибрации приведут к быстрому износу узлов.

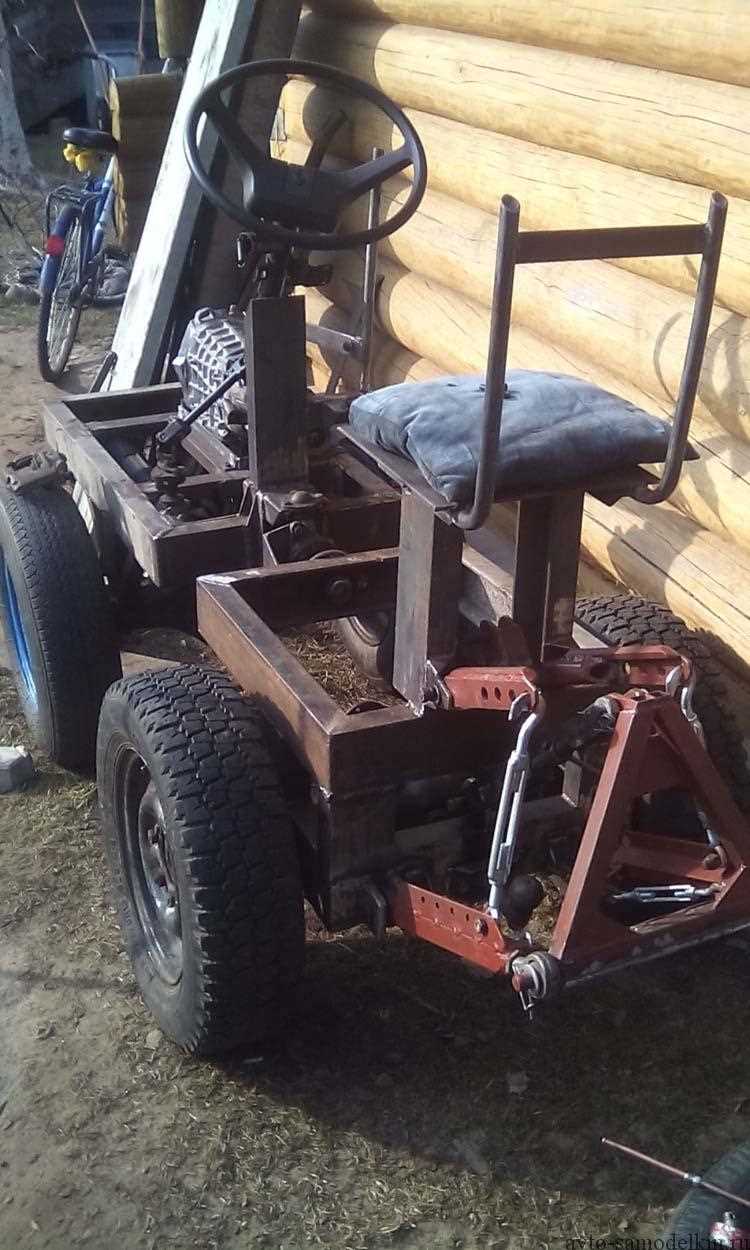

Монтаж гидравлической системы навесного оборудования
Для установки гидравлики на ЛуАЗ потребуется насос НШ-10 или НШ-32, в зависимости от предполагаемой нагрузки. Насос крепится на двигатель через кронштейн с возможностью натяжения приводного ремня. Оптимально использовать клиновой ремень профиля А или В. Привод берется от коленчатого вала либо через шкив генератора, при условии достаточной мощности двигателя.
Распределитель выбирается двухсекционный, типа Р80-2/1-222, обеспечивающий управление подъемом и наклоном навесного оборудования. Он устанавливается в пределах досягаемости оператора, крепится на отдельной площадке, сваренной из уголка 40×40 мм.
Гидробак объемом 10–15 литров изготавливается из металлической емкости с толщиной стенки не менее 3 мм. Обязательно наличие фильтра грубой очистки на заборной линии и сапуна на крышке. Бак размещается выше уровня насоса для обеспечения самозалива.
Соединение компонентов осуществляется маслостойкими шлангами высокого давления с металлическими фитингами под обжим. Резьбовые соединения уплотняются лентой ФУМ или анаэробным герметиком. Избегать применения сантехнических уплотнителей, не рассчитанных на давление более 100 атм.
Цилиндры подбираются в зависимости от геометрии навесного оборудования. Для подъемной стрелы достаточно одностороннего гидроцилиндра диаметром 50 мм и ходом 200–300 мм. Для манипуляции навесными орудиями применяются двухсторонние цилиндры.
После монтажа вся система заполняется гидравлическим маслом марки ВМГЗ или аналогичным по вязкости. Производится прокачка до устранения воздуха, проверка всех соединений под рабочим давлением 120–160 атм. При утечках – повторная протяжка и замена уплотнителей.
Усиление рамы и адаптация подвески под нагрузку
Для переделки ЛуАЗа в минитрактор необходимо учесть, что стандартная рама и подвеска не рассчитаны на высокие нагрузки, которые будут испытывать компоненты при эксплуатации в качестве трактора. Усиление рамы и адаптация подвески – ключевые этапы в этом процессе.
Усиление рамы
Рама ЛуАЗа требует укрепления для предотвращения деформаций и повреждений при работе с тяжелыми нагрузками. Рекомендуется выполнить следующие шаги:
- Использование дополнительных стальных профилей: Для усиления рамы можно использовать трубы или уголки с толщиной стенки от 3 мм. Рекомендуется усиливать основные участки рамы, такие как места крепления подвески, передний и задний мосты.
- Усиление сваркой: Места соединений рамы должны быть дополнительно обработаны сваркой для увеличения прочности. Используйте электрод или проволоку для сварки, подходящие для работы с высоконагруженными конструкциями.
- Закрепление подрамников: Для увеличения жесткости рамы, можно установить дополнительные подрамники, которые будут обеспечивать равномерное распределение нагрузки.
Адаптация подвески под нагрузку
Подвеска ЛуАЗа не предназначена для работы с повышенными нагрузками, поэтому необходима ее доработка:
- Установка усиленных пружин: Для увеличения грузоподъемности и предотвращения проседания кузова при больших нагрузках, можно установить более жесткие пружины от других автомобилей, например, от УАЗ или внедорожников с аналогичной массой.
- Модификация амортизаторов: Силовые амортизаторы с увеличенным диаметром и более плотным демпфированием помогут снизить ударные нагрузки на раму и кузов, обеспечив стабильность при работе в тяжелых условиях.
- Усиление креплений подвески: Места креплений рычагов и амортизаторов нужно усиливать дополнительными пластинами или уголками, чтобы избежать их деформации или повреждения при интенсивной эксплуатации.
Для обеспечения правильной работы усиленной подвески следует тщательно настроить угол развала и схождения колес, чтобы снизить нагрузку на шины и повысить устойчивость при работе на различных покрытиях.
Таким образом, усиление рамы и адаптация подвески – это необходимые шаги для переделки ЛуАЗа в минитрактор, которые гарантируют долгосрочную и безопасную эксплуатацию техники в тяжелых условиях.
Переоборудование тормозной системы под сельхозрежим
Для преобразования тормозной системы ЛуАЗа под условия эксплуатации в сельском хозяйстве требуется учитывать особенности работы машины в условиях повышенных нагрузок и частых маневров на неровных поверхностях. Стандартные тормоза могут не справляться с задачами, так как они не предназначены для интенсивной работы в агрессивных условиях.
Первым шагом является усиление тормозной системы. Это достигается за счет установки дисковых тормозов вместо барабанных. Дисковые тормоза обеспечивают более эффективное охлаждение, что критично при длительных рабочих циклах. Для этого нужно заменить ступицы и тормозные механизмы на более мощные, подходящие для таких условий. Важно, чтобы новые детали были совместимы с исходной подвеской и колесами.
Также рекомендуется установить гидравлические тормоза вместо пневматических. Гидравлические системы более точны и эффективны при небольших, но частых торможениях. При этом потребуется провести перепроводку тормозных трубок и установить усилитель тормозов, чтобы снизить усилие на педаль и повысить комфорт при эксплуатации.
Для повышения надежности тормозной системы можно установить дополнительные тормоза на заднюю ось, особенно если машина будет работать с прицепом. Это поможет снизить нагрузку на переднюю ось и улучшить общую устойчивость во время торможения при максимальных нагрузках.
Не менее важным этапом является выбор подходящих тормозных колодок. Для сельхозрежима лучше использовать колодки с улучшенной износостойкостью и повышенной температурной устойчивостью. Это позволит продлить срок службы тормозной системы и снизить частоту обслуживания.
После переоборудования важно провести тщательную проверку тормозной системы на рабочие характеристики. Оцените эффективность торможения на различных типах покрытия и при различных нагрузках, чтобы убедиться, что система работает корректно.
Регистрация переделанного минитрактора по закону
Переделка ЛуАЗа в минитрактор требует соблюдения ряда законодательных норм для легализации транспортного средства. В первую очередь, необходимо учитывать требования, предъявляемые к технике, используемой в сельском хозяйстве. После завершения переделки потребуется зарегистрировать машину в Госавтоинспекции (ГАИ) и получить соответствующие документы, подтверждающие её соответствие стандартам.
Первым шагом будет постановка транспортного средства на учет. Для этого необходимо пройти техосмотр и подтвердить, что переделанный ЛуАЗ соответствует требованиям безопасности, включая исправность тормозной системы, рулевого управления и других ключевых узлов. Также важно, чтобы конструкция трактора не нарушала конструктивных ограничений, установленных для сельхозтехники.
После проверки технического состояния, потребуется подготовить пакет документов. В него входит заявление на регистрацию, паспорт транспортного средства (ПТС) и акт техосмотра, подтверждающий, что автомобиль прошел проверку на безопасность и соответствует стандартам. Если изначально ПТС на ЛуАЗ был выдан для легкового автомобиля, потребуется внести изменения в документ, указав новый тип кузова и назначения.
Важно также, чтобы переделанный минитрактор соответствовал экологическим нормам. Для этого, если потребуются изменения в системе выхлопа или других системах, нужно будет получить заключение от специалистов о соответствии выбросов вредных веществ.
После выполнения всех необходимых процедур и получения новых документов на транспортное средство, переделанный ЛуАЗ можно будет использовать в сельском хозяйстве. Важно помнить, что несанкционированные изменения, не соответствующие требованиям законодательства, могут привести к штрафам или даже запрету на эксплуатацию машины.
Вопрос-ответ:
Какие основные этапы переделки ЛуАЗа в минитрактор?
Переделка ЛуАЗа в минитрактор начинается с выбора цели переделки и необходимых модификаций. В первую очередь, нужно снять кузов автомобиля, так как для работы с минитрактором потребуется устойчивое шасси и возможность установки различных орудий. Затем устанавливается специализированная тракторная техника: передний и задний вал отбора мощности (ВОМ), сцепное устройство и гидравлика. Важным этапом является установка тракторных колес, которые должны быть подходящей размерности, чтобы обеспечить стабильную работу на сельскохозяйственных участках. На последнем этапе проводят тестирование, регулируют системы управления и проверяют надежность работы всех компонентов.
Какие преимущества и недостатки имеет переделка ЛуАЗа в минитрактор?
Переделка ЛуАЗа в минитрактор имеет несколько плюсов, таких как низкая стоимость по сравнению с покупкой готового минитрактора, возможность использования уже имеющихся запчастей и более легкое обслуживание. Это может быть выгодным вариантом для тех, кто хочет использовать технику для садово-огородных работ или в малых хозяйствах. Недостатком является необходимость значительных трудозатрат на переделку и необходимость наличия знаний и опыта для правильного выполнения всех работ. Также такой минитрактор может иметь меньшую маневренность и мощность по сравнению с заводскими моделями, что ограничивает его использование в более сложных условиях.
Что важно учесть при установке гидравлической системы на ЛуАЗ для минитрактора?
При установке гидравлической системы на ЛуАЗ важно правильно выбрать насос, который будет обеспечивать нужное давление и расход масла для работы с сельскохозяйственными орудиями. Также следует учитывать, что для работы с гидравликой необходимы специальные шланги и фильтры для предотвращения загрязнения системы. Качество герметичности соединений тоже имеет значение, поскольку утечки жидкости могут существенно повлиять на работоспособность устройства. Важно также правильно настроить распределитель, чтобы можно было эффективно управлять силой давления на орудия, а также обеспечить правильную установку и работу всех гидравлических цилиндров.
Какие колеса лучше выбрать для переделки ЛуАЗа в минитрактор?
Для переделки ЛуАЗа в минитрактор важно выбирать колеса, которые обеспечат хорошую проходимость и стабильность на разных типах почвы. Обычно для таких целей используются колеса большего диаметра, чем те, которые стоят на стандартных моделях ЛуАЗа. Подходят шины с более агрессивным протектором, так как они обеспечат лучшее сцепление на мягких и влажных грунтах. Также стоит обратить внимание на давление в шинах, которое должно быть оптимальным для трактора, чтобы избежать излишнего износа и повышения нагрузки на трансмиссию.
Как правильно сделать сцепное устройство для минитрактора на базе ЛуАЗа?
Для создания сцепного устройства на базе ЛуАЗа нужно использовать прочные металлические детали, которые выдержат нагрузки при использовании с сельскохозяйственными орудиями. Лучше всего изготовить сцепку на основе усиленной рамы, которая будет крепиться к задней части автомобиля. На раму устанавливаются специальные тяговые узлы и шарнир, которые позволяют подключать различные прицепы и сельскохозяйственные инструменты. Важно обеспечить регулировку высоты сцепного устройства, чтобы оно подходило для работы с различными типами орудий. Также стоит предусмотреть возможность быстрой установки и снятия сцепки для удобства работы с техникой.
