Рулевой механизм автомобилей КамАЗ спроектирован с учётом высокой нагрузки, характерной для тяжёлой техники. В стандартной компоновке используется червячный рулевой механизм с гидроусилителем, обеспечивающий требуемую точность управления и приемлемое усилие на рулевом колесе. Конструктивное решение предусматривает наличие двухступенчатого редуктора, что позволяет эффективно передавать усилие от водителя к управляемым колесам при значительном весе передней оси.
Гидроусилитель рулевого управления КамАЗа – это насос дозатор типа НШ, работающий в паре с рулевым редуктором и обеспечивающий стабильное давление в системе даже при малых оборотах двигателя. Особое внимание в конструкции уделено герметичности соединений и стойкости компонентов к агрессивной среде – маслам и температурным колебаниям. Шланги высокого давления выполнены с армированием, что минимизирует риск разрывов при пиковых нагрузках.
Для повышения надёжности рулевого управления КамАЗ оснащается карданными шарнирами с усиленной крестовиной. Эти элементы компенсируют смещения между рулевой колонкой и редуктором при деформации рамы. Периодический контроль за состоянием крестовин и втулок маятникового рычага критически важен: износ этих узлов напрямую влияет на управляемость и увеличивает люфт рулевого колеса.
В зависимости от модели, рулевой механизм может иметь различную схему расположения: на самосвалах КамАЗ используется схема с маятниковым рычагом, а на тягачах – с промежуточным рычагом и тягой, проходящей вдоль лонжерона. Это требует различного подхода к обслуживанию: регулировка зазора в червячной паре, проверка состояния шкворней и смазка узлов должны проводиться с учётом конкретной конфигурации.
Типы рулевых механизмов, применяемые на различных моделях КамАЗ
На автомобилях КамАЗ применяются три основных типа рулевых механизмов: червячный с двуплечим сектором, червячный с глобоидальным червяком и гидроусилителем, а также интегрированные рулевые механизмы с встроенным гидроусилителем.
Классические модели, такие как КамАЗ-5320 и КамАЗ-4310, оснащаются червячными механизмами с двуплечим сектором. Такая конструкция обеспечивает высокую надёжность и достаточную точность управления, но требует больших усилий на рулевом колесе, особенно при неподвижном автомобиле. В качестве усилителя применяются гидравлические насосы с внешним приводом, что усложняет обслуживание и снижает КПД системы.

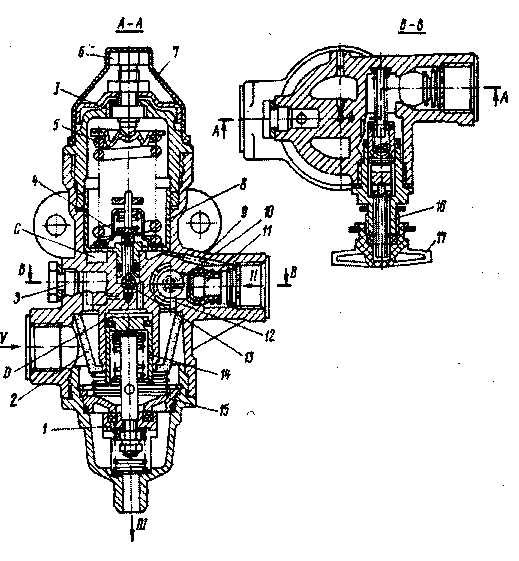

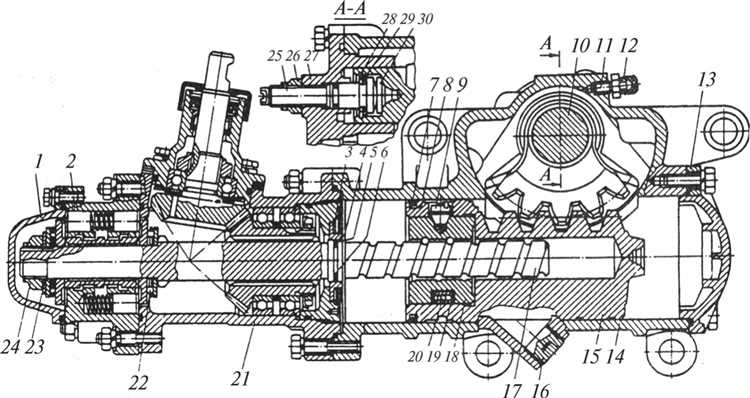

На более современных моделях, например, КамАЗ-6520 и КамАЗ-5490, используется рулевой механизм с глобоидальным червяком и встроенным гидроусилителем. Это решение повышает плавность и отзывчивость управления, уменьшает зазоры в зацеплении, снижает нагрузку на рулевое колесо. Конструкция допускает регулировку зацепления без демонтажа агрегата, что упрощает техническое обслуживание.
На седельных тягачах и магистральных грузовиках последнего поколения, включая КамАЗ-54901, применяется интегрированный рулевой механизм TRW или аналогичный ему ZF с встроенным гидроусилителем. Особенностью является прецизионная настройка усилия и высокая точность позиционирования. Эти агрегаты рассчитаны на работу в составе электронных систем помощи водителю и обеспечивают совместимость с адаптивными ассистентами (например, удержание полосы движения).
При замене рулевого механизма необходимо учитывать совместимость с установленной системой усилителя, конфигурацией подвески и геометрией рулевых тяг. Использование нерекомендованных аналогов может привести к нарушению управляемости и выходу из строя сопряжённых компонентов рулевого привода.

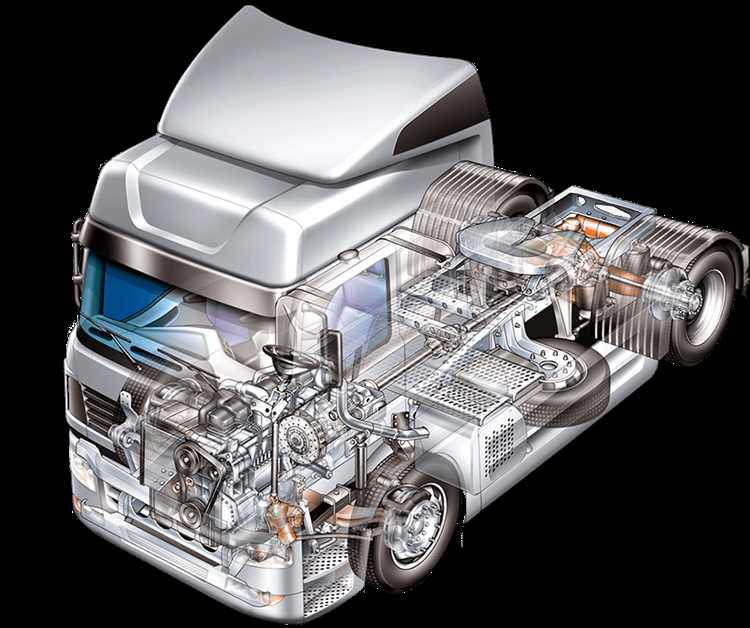

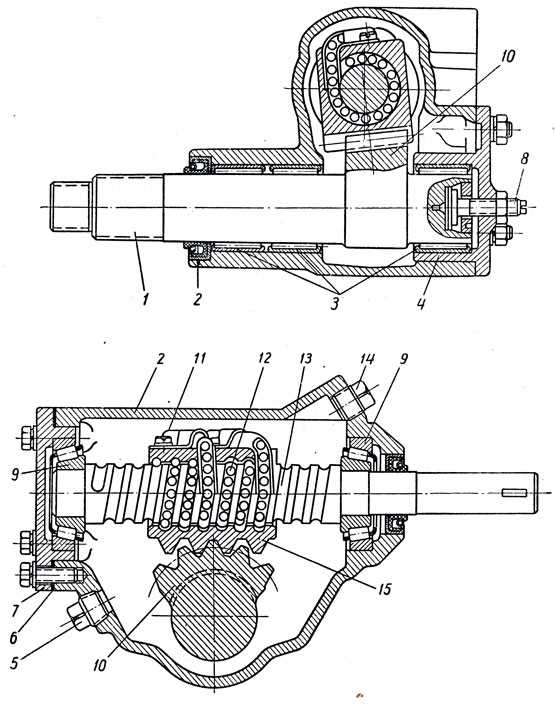

Конструкция червячного рулевого механизма и его назначение
Червячный рулевой механизм на автомобилях КамАЗ предназначен для преобразования вращательного движения рулевого колеса в поворот маятникового рычага, а также для увеличения передаточного отношения рулевого привода с целью снижения усилия на рулевом колесе.
Основными элементами конструкции являются: корпус, червяк, червячное колесо (сектор), вал червяка и сошка. Червяк выполнен заодно с рулевым валом, установлен в корпусе на роликовых конических подшипниках. Червячное колесо выполнено в виде сектора, шарнирно соединённого с валом сошки. Взаимодействие червяка и сектора обеспечивает преобразование движения с высоким моментом, минимизируя люфт при правильной регулировке.
Угловой зазор между червяком и сектором регулируется эксцентриковым механизмом. Корпус снабжён смотровым и сливным отверстиями для контроля и замены смазки. Применяется густая смазка типа Литол-24, обеспечивающая снижение износа рабочих пар.
Особое внимание при эксплуатации следует уделять состоянию уплотнений и подшипников – износ этих элементов ведёт к увеличению люфта и снижению точности управления. Регулярная проверка натяжения рулевого механизма необходима каждые 10–15 тыс. км.
Передаточное отношение червячного рулевого механизма КамАЗ составляет 20:1, что позволяет водителю с меньшими усилиями управлять автомобилем, особенно при полной загрузке. Прочность конструкции рассчитана на длительную эксплуатацию в условиях повышенных нагрузок, характерных для грузовых автомобилей.
Особенности гидроусилителя руля на грузовиках КамАЗ
Рабочее давление в системе составляет около 80–100 бар, что обеспечивает стабильную помощь водителю при повороте рулевого колеса в любых дорожных условиях. Используемая жидкость – минеральное масло типа Роснефть Гидравлик HLP-46 или аналог, соответствующий требованиям ISO 6743-4. Для корректной работы системы важна регулярная замена жидкости – каждые 60 тыс. км или один раз в два года, в зависимости от условий эксплуатации.
Ключевая особенность ГУР КамАЗ – наличие предохранительного клапана, предотвращающего превышение давления при заклинивании рулевого управления. При диагностике системы важно проверять не только давление, но и уровень пульсаций в магистралях, что может указывать на износ насоса или засор фильтра.
Еще один конструктивный нюанс – установка радиатора охлаждения гидравлической жидкости на ряде моделей (например, КамАЗ 6520), что продлевает срок службы компонентов при интенсивной эксплуатации. В зимний период необходимо использовать масло с температурой застывания не выше -40°C, чтобы исключить перегрузку насоса при холодном пуске.
Регулировка рулевого механизма должна производиться только с учётом параметров, указанных в технической документации – в частности, зазор между червяком и сектором не должен превышать 0,2 мм. Превышение допуска приводит к ухудшению реакции на рулевое управление и преждевременному износу зубьев.
При появлении характерного гула или увеличенного усилия на руле следует в первую очередь проверить натяжение ремня привода насоса и герметичность соединений. Наличие пузырьков в расширительном бачке – признак подсоса воздуха в систему.
Регулировка зазоров в рулевом механизме КамАЗ
Наличие допустимых зазоров в рулевом механизме КамАЗ критично для обеспечения точности управления и безопасности движения. Основное внимание уделяется регулировке червячной пары и зацепления сошки с сектором.
- Перед регулировкой необходимо убедиться в исправности рулевого механизма, отсутствии люфтов в шарнирах и надежной фиксации агрегата на раме.
- Регулировка осевого зазора червяка проводится после демонтажа заглушки с торца корпуса. Поворотом регулировочной гайки (при ослабленном стопорном кольце) добиваются минимального люфта без заедания при вращении рулевого вала. После установки нужного положения кольцо фиксируют.
- Для устранения зазора между сошкой и сектором используется регулировочный винт на крышке корпуса. При ослабленном контргайке винт поворачивают до устранения свободного хода сошки. Критерий – отсутствие люфта при легком вращении рулевого колеса без признаков заклинивания. После настройки винт фиксируется контргайкой.
- Проверка результата выполняется на заглушенном двигателе: при раскачивании рулевого колеса в пределах 5–7 градусов не должно быть заметного хода сошки без отклика колес.
- После регулировки следует провести контрольную поездку на малой скорости, наблюдая за реакцией рулевого управления и отсутствием посторонних шумов.
Несоблюдение технологической последовательности или чрезмерное затягивание регулировочных элементов приводит к ускоренному износу червяка и сектора, повышению усилия на рулевом колесе и возможному выходу из строя узла.
Материалы и технологии изготовления рулевого редуктора
Корпус рулевого редуктора КамАЗ изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧ50 или ВЧ60), обеспечивающего оптимальное сочетание жесткости и виброустойчивости. Такой материал выдерживает длительные динамические нагрузки без появления микротрещин и деформаций.
Червяк редуктора производится из легированной стали 20ХН3А, подвергаемой цементации на глубину до 1,2 мм и последующей термической обработке с закалкой до твердости 58–62 HRC. Это повышает износостойкость рабочих поверхностей и устойчивость к усталостному разрушению.
Червячное колесо изготавливается из бронзы марки БрО10Ф1, которая обладает необходимой мягкостью для сопряжения с закалённым червяком, снижая уровень шумов и минимизируя износ. Заготовка проходит предварительное литьё в кокиль, после чего – механическую обработку с последующим контролем геометрии зубьев.
Для повышения ресурса используется технология фосфатирования внутренних каналов корпуса, предотвращающая коррозию и улучшая адгезию смазочных материалов. Уплотнительные элементы изготавливаются из маслобензостойкой резины на основе фторкаучука, выдерживающей температурный диапазон от –45 до +150 °C.
В процессе сборки применяются лазерные технологии контроля зазоров и параметров сопряжения, что снижает вероятность отклонений от проектных допусков. На заключительном этапе проводится гидравлическое испытание редуктора при давлении до 16 МПа, подтверждающее герметичность и прочность конструкции.
Частые неисправности рулевого механизма и способы их устранения
1. Проверить уровень смазки в рулевом механизме. При недостаточном количестве жидкости следует добавить рекомендованную производителем смазку. Если же смазка не помогает, потребуется заменить саму рейку или провести её реставрацию.
2. Износ втулок и подшипников часто вызывает шумы и ощутимые вибрации в рулевом механизме. Эти компоненты подвергаются сильному износу при длительном эксплуатации автомобиля без регулярного технического обслуживания. В этом случае необходимо:
1. Заменить поврежденные втулки и подшипники, убедившись в правильности установки новых элементов. Также рекомендуется проводить их смазку при каждой замене для увеличения срока службы.
3. Утечка жидкости из системы ГУР – еще одна распространенная неисправность. Это может привести к ухудшению работы рулевого механизма, потере чувствительности руля и повышенному усилию при его повороте. Если утечка обнаружена, нужно:
1. Проверить состояние шлангов и соединений на наличие трещин или повреждений. В случае обнаружения дефектов – заменить шланги.
2. Прокачать систему, если утечка незначительная, для восстановления давления жидкости в системе.
4. Поломка наконечников рулевых тяг приводит к неустойчивости руля и плохо контролируемому движению. В этом случае необходимо:
1. Заменить поврежденные наконечники рулевых тяг и проверить всю рулевую систему на наличие других дефектов.
5. Недостаточная жесткость рулевого колеса может быть вызвана неправильной настройкой системы ГУР или неисправностью насоса ГУР. Для устранения неисправности нужно:
1. Проверить давление в системе ГУР и при необходимости заменить насос или отремонтировать его.
Ремонт и обслуживание рулевого механизма требуют внимательности и знания специфики каждого компонента. Несвоевременное устранение неисправностей может привести к серьезным повреждениям и снижению безопасности автомобиля.
Вопрос-ответ:
Что представляет собой рулевой механизм автомобиля КамАЗ?
Рулевой механизм КамАЗ — это система, обеспечивающая управление направлением движения транспортного средства. В большинстве моделей КамАЗ используется червячный рулевой механизм с передаточными зубчатыми колесами. Он состоит из руля, редуктора, вала и рычагов, которые обеспечивают передачу усилия на колеса. Благодаря этой конструкции водителю удается легко контролировать движение даже при высоких нагрузках.
Какие преимущества имеют рулевые механизмы КамАЗ по сравнению с другими типами?
Рулевые механизмы КамАЗ имеют несколько преимуществ, включая хорошую надежность и прочность. Червячный механизм позволяет выдерживать большие нагрузки, что важно для грузовых автомобилей, используемых в различных условиях эксплуатации. Также, благодаря простоте конструкции, рулевой механизм легче обслуживать и ремонтировать. Однако стоит отметить, что такие механизмы требуют регулярной проверки состояния и смазки, чтобы избежать износа и снижения эффективности работы.
Какие проблемы могут возникать с рулевым механизмом КамАЗ, и как их можно предотвратить?
Основные проблемы с рулевым механизмом КамАЗ связаны с износом или повреждением червячной передачи, а также с утечками жидкости в гидравлической системе, если она используется в комплектации. Чтобы предотвратить эти проблемы, важно регулярно проверять уровень жидкости в рулевой системе, своевременно менять элементы, подверженные износу, и следить за состоянием всех соединений и уплотнителей. Также необходимо избегать эксплуатации автомобиля при высоких нагрузках, превышающих конструктивные возможности системы.
Какой уход требуется для рулевого механизма КамАЗ?
Уход за рулевым механизмом КамАЗ заключается в регулярной проверке состояния компонентов, таких как рулевой редуктор, рычаги, шаровые соединения и уплотнители. Рекомендуется проводить замену смазки и жидкости, если это предусмотрено инструкцией, а также следить за уровнем жидкости в гидравлической системе (если она имеется). Также важно проводить осмотр на наличие износа или повреждений, особенно в местах соединений и креплений, и при необходимости заменять изношенные детали.
