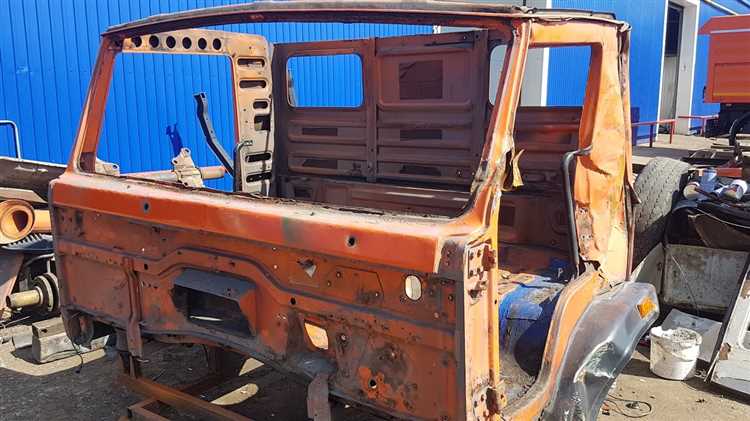

Кабина КамАЗ 5320 изготавливается из стального листа, подверженного коррозии при длительном воздействии влаги, реагентов и перепадов температур. Особо уязвимыми остаются арки колес, нижняя часть дверей, стойки и пороги – именно там быстрее всего появляются очаги ржавчины при отсутствии профилактики.
Первое, что необходимо сделать – оценить состояние лакокрасочного покрытия. При наличии сколов и трещин металл начинает быстро окисляться. Поврежденные участки следует зачистить до чистого металла, обработать преобразователем ржавчины на основе ортофосфорной кислоты и покрыть антикоррозийной грунтовкой. Только после этого наносится новая краска и герметик.
Дополнительно рекомендуется использовать антикоррозийные мастики на битумной или каучуковой основе для обработки днища кабины, внутренних полостей и скрытых швов. Для усиленной защиты порогов и лонжеронов можно применять обработку пушсалом или восковыми составами, которые эффективно вытесняют влагу и удерживаются на поверхности даже при вибрациях.
Обработка внутренних полостей особенно важна, так как там скапливается конденсат. Для доступа используют специальные зонды или сверлят технологические отверстия, через которые под давлением вводится антикор. Важно выбирать средства с проникающей способностью не менее 50 мм и высокой адгезией к металлу.
Регулярный осмотр и повторная профилактика каждые 12–18 месяцев позволяют избежать дорогостоящего ремонта и сохранить прочность кузова. Особенно в условиях эксплуатации на севере или при работе с агрессивными дорожными реагентами.
Подготовка металлических поверхностей перед нанесением защитных покрытий
Перед обработкой кабины КамАЗ 5320 необходимо полностью удалить все следы ржавчины, старой краски и загрязнений. Очистку выполняют механическим или абразивно-струйным способом. Для труднодоступных участков рекомендуется использовать щетки на дрели с нейлоновым или металлическим ворсом.
После удаления налётов поверхность обезжиривают. Для этого применяют уайт-спирит или ацетон. Использование воды с моющими средствами недопустимо, так как на металле остаются соли и влага, провоцирующие повторное окисление.
Проверка степени очистки выполняется визуально и по методу «белой салфетки». Если после протирки не остаётся загрязнений, можно переходить к следующему этапу.
Поверхность должна быть полностью сухой. Допускается ускоренная сушка с помощью строительного фена. Температура металла при нанесении грунтовочного состава должна быть не ниже +10 °C.
Для улучшения адгезии применяется травление фосфатирующим составом. Он наносится кистью или распылением, выдерживается до 30 минут, затем тщательно удаляется излишки и просушивается.
Если планируется нанесение эпоксидного или цинконаполненного грунта, травление необязательно, но металлическая поверхность должна иметь шероховатость в пределах 25–50 мкм, что достигается пескоструйной обработкой с фракцией абразива 0,2–0,6 мм.
Нанесение защитных покрытий допускается только в сухих условиях при влажности воздуха не выше 70 %. Загрунтованную поверхность не оставляют открытой более 8 часов – при превышении этого времени требуется повторная шлифовка и обезжиривание.
Выбор антикоррозийных грунтовок для кабины Камаза 5320
Для защиты кабины Камаза 5320 от коррозии подходят грунтовки с цинковыми, эпоксидными или фосфатирующими компонентами. Цинконаполненные составы обеспечивают катодную защиту, создавая барьер от влаги и агрессивных солей. Пример – грунтовка ВГ-013 или ХС-068, применяемые на очищенном до металла кузове.
Эпоксидные грунты, такие как ЭП-0199, формируют плотный слой, устойчивый к влаге и топливу. Они наносятся после тщательной очистки и обезжиривания поверхности, выдерживают перепады температур, характерные для эксплуатации в условиях Крайнего Севера и южных регионов.
Фосфатирующие грунтовки, например, ГФ-021, улучшают сцепление с последующими слоями краски. Подходят для внутренних поверхностей кабины, где риск механического воздействия минимален.
Перед нанесением любого типа грунта требуется удаление ржавчины до металлического блеска с помощью механической или пескоструйной обработки. После этого – обезжиривание и сушка. Грунт наносят при температуре не ниже +10 °C, с соблюдением межслойной сушки, указанной производителем.
Для достижения стойкого эффекта желательно комбинировать цинконаполненный грунт как первый слой и эпоксидный – как финишный под покраску. Такое сочетание повышает стойкость покрытия к трещинам и сколам, особенно в зоне подкапотного пространства и нижней части дверей.
Технология нанесения мастик и битумных составов на днище и скрытые полости
Обработка КамАЗ 5320 мастиками и битумными составами требует точного соблюдения технологии. Нарушение последовательности или применение неподходящих материалов снижает срок службы антикоррозионной защиты.
- Перед началом работ необходимо полностью удалить старые отложения грязи, пыли, масла и ржавчины. Используется мойка высокого давления с обезжиривающим средством. Сильно корродированные участки зачищаются металлической щёткой до чистого металла.
- Поверхность просушивается до полного исчезновения влаги, особенно в сварных швах, усилителях и внутренних лонжеронах.
- На подготовленное днище наносится антикоррозионный грунт, совместимый с битумной основой. Это увеличивает адгезию и предотвращает отслаивание.
- Для днища используется горячая или холодная битумная мастика. Оптимальная температура нанесения горячей мастики – 120–150 °C. Холодные составы наносятся при температуре окружающей среды от +10 до +25 °C.
- Слой наносится равномерно с толщиной не менее 1,5 мм. Для скрытых полостей применяются аэрозольные составы с длинной трубкой или специальные пистолеты с зондом. Обработка выполняется под давлением, чтобы покрытие проникло во все труднодоступные зоны.
- Нельзя наносить мастику на влажную или холодную сталь – это приводит к отслоению и образованию пузырей.
- После нанесения состав должен высохнуть не менее 24 часов при температуре выше +15 °C. В этот период нельзя эксплуатировать автомобиль.
Особое внимание уделяется участкам креплений кузова к раме, полостям порогов, задней части кабины и нишам колес. Эти зоны подвержены наибольшему воздействию влаги и реагентов.
Обработка сварных швов и стыков герметиками
Сварные соединения кабины КамАЗ 5320 подвержены коррозии из-за микротрещин и капиллярных зазоров, в которых скапливается влага. Для защиты необходимо применять герметики с антикоррозионными свойствами. Рекомендуется использовать полиуретановые или MS-полимерные герметики, которые обеспечивают высокую адгезию к окрашенным и неокрашенным металлическим поверхностям, устойчивы к вибрациям и температурным перепадам.
Перед нанесением герметика швы очищают от пыли, следов коррозии и остатков заводской краски. Для зачистки используют металлическую щётку или абразивный круг. Поверхность обезжиривают раствором изопропилового спирта или ацетона. Наносить герметик следует сплошной полосой с лёгким напуском на металл, без разрывов. Толщина слоя – 1,5–3 мм в зависимости от типа соединения. Для труднодоступных зон используют пневматический пистолет с удлинённым носиком.
После нанесения герметик выравнивают шпателем, при необходимости смачивая его мыльным раствором. Время первичного схватывания большинства полиуретановых составов – 30–45 минут, полное отверждение наступает через 24 часа. Поверх герметика рекомендуется наносить грунт и лакокрасочное покрытие, совместимое по составу, чтобы избежать разрушения герметизирующего слоя под воздействием ультрафиолета и реагентов.
Особое внимание стоит уделить швам в нижней части кабины, вокруг стоек и под лобовым стеклом – там чаще всего образуется сквозная коррозия. Использование герметиков в этих зонах значительно увеличивает срок службы металла и снижает вероятность проникновения влаги внутрь кузова.
Условия сушки и проветривания после обработки антикоррозийными материалами
После нанесения антикоррозийного состава на кабину КамАЗ 5320 необходимо обеспечить сушку при температуре от +18 до +25 °C в течение минимум 24 часов. При использовании материалов на основе воска или битума этот срок увеличивается до 48 часов.
Помещение должно быть сухим, без конденсата. Относительная влажность воздуха – не выше 60%. Прямой поток воздуха от тепловых пушек или вентиляторов направлять на обработанные поверхности нельзя, чтобы не нарушить равномерность пленки.
Через 4–6 часов после нанесения можно включить приточно-вытяжную вентиляцию на минимальной мощности для обеспечения удаления паров растворителей. Сквозняков допускать нельзя. Влажная уборка пола перед сушкой снижает уровень пыли в воздухе.
Проветривание без активного нагрева допустимо только при температуре воздуха не ниже +15 °C. При снижении температуры время полимеризации увеличивается, а качество защитного слоя ухудшается.
После окончания полного цикла сушки необходимо осмотреть покрытие: не должно быть липких участков, подтеков или матовых пятен. При наличии дефектов повторную сушку проводить при тех же условиях с дополнительной вентиляцией.
Периодическая проверка и восстановление антикоррозийного слоя
Для долговечности кабины КамАЗ 5320 важно регулярно проверять состояние антикоррозийного покрытия. В условиях эксплуатации на дорогах с высоким содержанием влаги и химических веществ, антикоррозийный слой подвергается нагрузкам, что требует внимания к его сохранности.
Рекомендуется проводить проверку покрытия минимум дважды в год – весной и осенью. Осмотр должен охватывать все наружные элементы кабины: кузов, дверные проемы, днище, уголки и скрытые участки, которые не всегда видны на первый взгляд. Особое внимание стоит уделить местам сварных швов, крепежных элементов и соединений, где чаще всего начинается процесс коррозии.
Если обнаружены повреждения покрытия (царапины, трещины или сколы), необходимо немедленно восстановить антикоррозийный слой. Для этого следует очистить поврежденную область от ржавчины и грязи, используя металлические щетки или абразивные материалы. После этого место обработки нужно тщательно высушить и нанести новое антикоррозийное средство. Можно использовать как жидкие составы, так и аэрозольные баллончики для удобства нанесения в труднодоступных местах.
Для восстановления антикоррозийного слоя лучше всего использовать продукты с полиуретановым или эпоксидным основанием, которые обеспечат длительную защиту. После нанесения покрытия нужно дать ему полностью высохнуть, что займет от нескольких часов до суток в зависимости от условий. Дополнительная обработка восстанавливающим составом поможет продлить срок службы покрытия и защитить металл от агрессивных внешних воздействий.
Особое внимание стоит уделить обработке труднодоступных участков кабины, таких как поддоны и рамки дверей. Использование специализированных средств для антикоррозийной защиты в этих зонах предотвращает возникновение скрытых очагов ржавчины. Рекомендуется проводить дополнительные проверки в случае длительных перерывов в эксплуатации, например, после зимнего периода или длительных поездок по мокрым и грязным дорогам.
Регулярность проверок и восстановление антикоррозийного покрытия – залог долгосрочной защиты кабины КамАЗ 5320 от коррозии и сохранения ее эксплуатационных качеств на протяжении многих лет.
Вопрос-ответ:
Как защитить кабину Камаз 5320 от коррозии?
Для защиты кабины Камаз 5320 от коррозии важно выполнить несколько шагов. Во-первых, стоит регулярно проверять кузов на наличие повреждений и следов ржавчины, особенно в местах, где чаще всего образуется влага. Во-вторых, обработка антикоррозийными средствами, такими как битумные или синтетические покрытия, поможет предотвратить появление ржавчины. Также стоит уделить внимание герметизации швов и соединений, чтобы вода не попадала в труднодоступные места.
Какие антикоррозийные средства лучше использовать для Камаз 5320?
Для защиты от коррозии на Камаз 5320 подходят различные виды антикоррозийных средств, в зависимости от того, какие поверхности необходимо обработать. Для внешней части кабины часто используют жидкие антикоррозийные покрытия на основе воска, которые создают водоотталкивающий слой. Для внутренних частей, таких как пороги и скрытые элементы кузова, рекомендуется применять специализированные аэрозольные составы с антикоррозийными свойствами, которые проникают в труднодоступные места.
Как часто нужно обрабатывать кабину Камаз 5320 от коррозии?
Частота обработки кабины Камаз 5320 зависит от условий эксплуатации автомобиля. Если транспорт используется в условиях повышенной влажности, например, в дождливых регионах или в местах, где применяются соли для борьбы с обледенением дорог, обработку следует проводить раз в год. В условиях сухого климата обработку можно делать реже, но не реже одного раза в два года.
Какие места на кабине Камаз 5320 наиболее подвержены коррозии?
На кабине Камаз 5320 особенно подвержены коррозии те участки, которые часто контактируют с влагой и грязью. Это нижняя часть дверей, пороги, а также места стыков, где вода может застаиваться, например, вокруг оконных рам или между кузовными панелями. Также внимание стоит уделить аркам колес и местам, где могут возникать механические повреждения, способствующие образованию ржавчины.
Можно ли самостоятельно защитить кабину Камаз 5320 от коррозии?
Да, защитить кабину Камаз 5320 от коррозии можно самостоятельно, если следовать пошаговой инструкции. Основные этапы включают тщательную мойку кузова, удаление ржавчины и загрязнений с помощью шлифовальных инструментов, обработку антикоррозийными средствами и, при необходимости, нанесение защитных покрытий. Главное — соблюдать технологию, чтобы обработка была эффективной и долго сохраняла защиту от коррозии.
Как можно защитить кабину Камаз 5320 от коррозии в условиях частых дождей и высокой влажности?
Для защиты кабины Камаз 5320 от коррозии в условиях повышенной влажности и частых дождей следует начать с тщательной обработки металлических поверхностей антикоррозийными средствами. Одним из самых эффективных методов является покрытие кузова и других элементов специальной защитной краской, которая предотвращает образование ржавчины. Важно уделить внимание всем труднодоступным местам, где может скапливаться влага. Также рекомендуется использовать защитные антигравийные покрытия на нижней части кузова, которые будут защищать металл от механических повреждений и воздействия воды. Регулярный осмотр и своевременное устранение сколов или трещин в покрытии поможет предотвратить развитие коррозии.
Какие меры можно предпринять для профилактики коррозии на кабине Камаз 5320, если она эксплуатируется в условиях соленых дорог зимой?
В условиях эксплуатации Камаз 5320 зимой на дорогах, посыпанных солью, особенно важно проводить регулярную чистку кабины от солевых отложений. После каждой поездки желательно промывать кузов теплой водой, чтобы удалить соль, которая способствует быстрому образованию ржавчины. Для дополнительной защиты рекомендуется обработать кузов и элементы подвески антикоррозийными средствами, специально предназначенными для зимних условий. Также можно применить защитные пленки или восковые покрытия, которые создадут барьер между металлом и влагой. Периодическая проверка состояния покрытия и отсутствие видимых повреждений помогут значительно продлить срок службы кабины и предотвратить серьезные проблемы с коррозией.
Загрузка...
