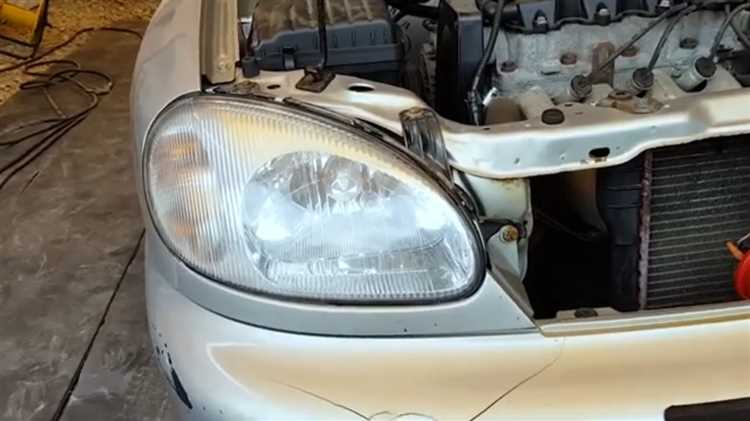

Неправильно отрегулированные фары ЗАЗ Шанс могут не только ухудшить видимость в тёмное время суток, но и ослеплять встречных водителей. Особенно это критично при замене ламп или после проведения кузовных работ. Самостоятельная регулировка возможна без специализированного оборудования, но требует внимательности и соблюдения чётких параметров.
Перед началом работы убедитесь, что давление в шинах соответствует норме, автомобиль полностью заправлен и установлен на ровной поверхности. В багажнике не должно быть груза, а водитель должен находиться за рулём или необходимо положить эквивалентный вес на сиденье. Эти условия обеспечивают корректную высоту оптики в рабочем положении.

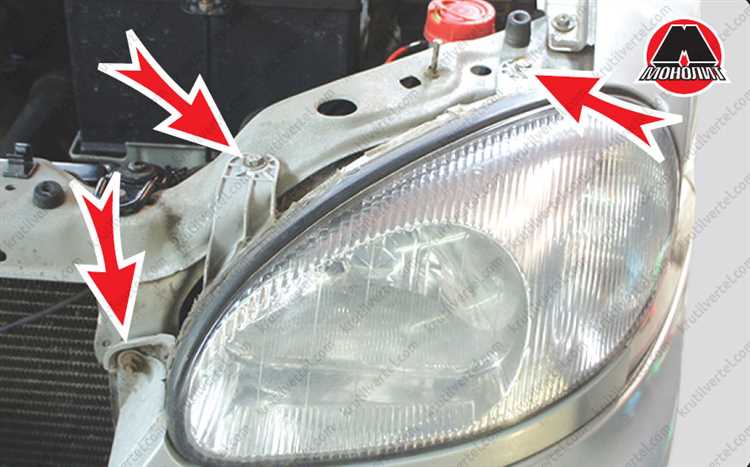

ЗАЗ Шанс оснащён механическим корректором фар, а регулировочные винты расположены в верхней части фары, ближе к крылу и радиаторной решётке. Один из них отвечает за вертикальное направление светового пучка, второй – за горизонтальное. Поворачивая винты по часовой стрелке или против неё, можно добиться нужного положения ближнего света.
Идеальная дистанция до стены – 5 метров. На вертикальной поверхности наносятся ориентиры: центр автомобиля, оси фар и линия горизонта на 5–10 см ниже уровня фар. Световой пучок должен упираться в эту линию, при этом левый край светового пятна должен совпадать с осью фары, а правый – уходить немного вверх и вправо, обеспечивая подсветку обочины.
Подготовка автомобиля к регулировке фар: выбор места и условий
Точная регулировка фар на ЗАЗ Шанс невозможна без предварительной подготовки автомобиля и грамотного выбора площадки. Ошибки на этом этапе приведут к искажённым результатам и слепящему свету на дороге.
- Выберите ровную горизонтальную поверхность длиной не менее 7 метров и шириной от 2,5 метров. Пол должен быть бетонным или асфальтовым без уклонов и ям.
- Стена, на которую будет проецироваться свет, должна быть строго вертикальной, высотой не менее 1,5 метра, без трещин, декоративных элементов и светлых пятен. Идеально – окрашенная в матовый серый цвет.
- Освещение должно быть минимальным. Свет в помещении – рассеянный или отключённый полностью. Регулировка на улице возможна только в тёмное время суток.
- Давление в шинах должно соответствовать норме: 2,1 бар спереди и 2,0 бар сзади (для штатной нагрузки). Перекачанные или спущенные колёса изменят угол наклона кузова.
- Бак должен быть заполнен как минимум на 90%, в багажнике не должно быть лишнего веса. Водительское сиденье – занято человеком или грузом массой около 75 кг.
- Подвеска и амортизаторы должны быть в исправном состоянии. Даже незначительный износ пружин влияет на наклон кузова и, как следствие, направление светового пучка.
- Перед началом регулировки протрите фары от пыли и грязи. Помутнение или трещины на стекле нарушат рассеивание света.
Подготовка занимает не более 20 минут, но определяет точность дальнейшей регулировки. Игнорирование этих требований делает процедуру бессмысленной.
Необходимые инструменты и материалы для настройки фар ЗАЗ Шанс
Отвертка с крестообразным шлицем – используется для регулировки винтов, отвечающих за вертикальное и горизонтальное положение фар. Убедитесь, что длина и диаметр отвертки позволяют удобно добраться до регулировочных узлов в моторном отсеке.
Строительный уровень – необходим для выравнивания автомобиля по горизонтали перед началом настройки. Устанавливается на ровной поверхности капота или крыши для контроля положения кузова.
Маркер или малярный скотч – применяются для нанесения ориентиров на вертикальную поверхность (например, стену гаража) перед фарами. Позволяют точно определить светотеневую границу и зафиксировать отклонения от нормы.
Рулетка – используется для точного измерения расстояний: от фар до стены (обычно 5 метров) и от пола до центра линзы фары. Это позволяет правильно перенести геометрию светового пятна на плоскость для корректной настройки.
Чистая ткань или безворсовая салфетка – требуется для очистки поверхности фар от пыли и загрязнений перед настройкой, чтобы не искажалась световая проекция.
Уровневая площадка – желательно проводить настройку на ровной бетонной или асфальтированной поверхности без уклонов, так как даже незначительный наклон влияет на результат регулировки.
Аккумулятор в хорошем заряде – напряжение бортовой сети должно быть стабильным, чтобы избежать изменения яркости фар в процессе регулировки. При необходимости – подключите зарядное устройство в режиме поддержки напряжения.

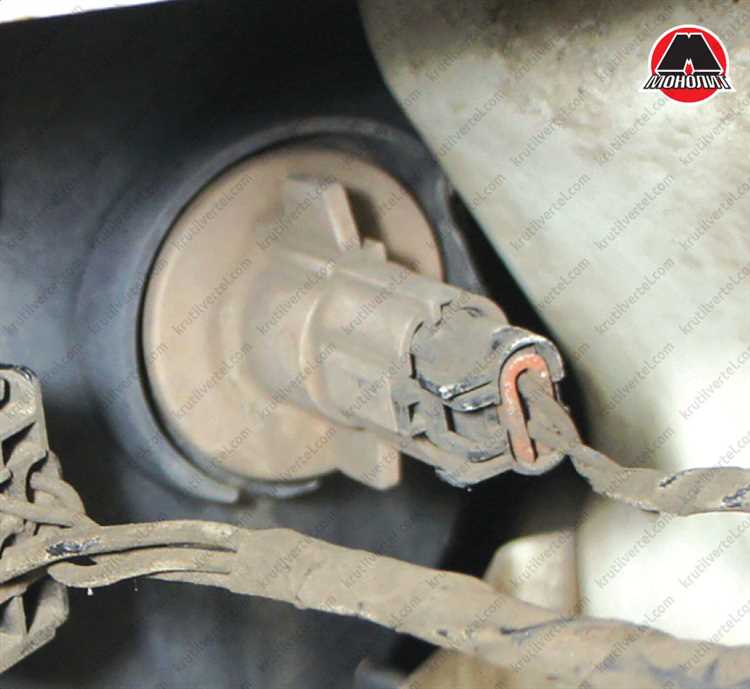

Проверка состояния ламп и оптики перед регулировкой
Перед началом регулировки фар на ЗАЗ Шанс необходимо убедиться, что лампы и оптические элементы находятся в исправном состоянии. Неправильная оценка или игнорирование этого этапа приведёт к ошибочным результатам регулировки.
- Проверьте тип установленных ламп. Для ближнего и дальнего света штатно используется лампа H4. Несоответствие типа приведёт к искажению светотеневой границы.
- Осмотрите колбу лампы. Наличие почернения, трещин или мутности снижает яркость и нарушает форму пучка света. Такие лампы подлежат замене.
- Убедитесь в правильной установке лампы в отражатель. Смещение на несколько градусов нарушает геометрию светового пучка.
- Проверьте напряжение на контактах патрона при включённом ближнем свете. Норма – 12–13 В. Падение напряжения снижает яркость и влияет на зону освещения.
- Оцените состояние отражателя: потускнение, коррозия или отслаивание алюминиевого слоя приводят к рассеиванию света. В таком случае необходима замена фары или восстановление отражающей поверхности.
- Проверьте прозрачность стекла фары. Матовость, трещины или пожелтение ухудшают светопропускание. Допустимо восстановление полировкой, если нет внутренних повреждений.
- Убедитесь в герметичности корпуса фары. Влага внутри указывает на нарушение уплотнений, что ведёт к запотеванию и снижению эффективности освещения.
Регулировка фар должна производиться только после устранения всех вышеперечисленных дефектов. В противном случае результат регулировки будет некорректен, даже при соблюдении всех параметров настройки.
Правильная установка автомобиля относительно стены или экрана
Перед началом регулировки фар ЗАЗ Шанс необходимо точно установить автомобиль перед вертикальной поверхностью – стеной или экраном. Расстояние от фар до стены должно составлять строго 5 метров. Поверхность площадки должна быть горизонтальной, без уклонов и неровностей.
Автомобиль должен стоять строго перпендикулярно стене. Для этого воспользуйтесь рулеткой: измерьте расстояние от центра переднего бампера до двух точек на стене по краям, оно должно быть одинаковым. Проверьте, чтобы рулевое колесо было выставлено прямо, а передние колёса не отклонялись.
Подвеска должна быть в рабочем состоянии, давление в шинах – соответствовать рекомендованным значениям. Бак должен быть наполнен минимум наполовину, в салоне – стандартный нагрузочный вес, эквивалентный весу водителя. Эти условия обеспечивают корректное положение кузова относительно горизонта.
После выравнивания нанесите на стену вертикальные линии, совпадающие с центрами фар, и горизонтальную линию на уровне центра светового элемента. Они будут ориентиром при настройке пучка света.
Разметка поверхности для корректной регулировки фар
Для точной регулировки фар ЗАЗ Шанс потребуется вертикальная стена и ровная горизонтальная площадка длиной не менее 7 метров. Автомобиль должен быть полностью заправлен, с нормальным давлением в шинах и без лишнего груза в салоне.
Отъезжая от стены на 5 метров, зафиксируйте положение автомобиля. На стене при помощи малярного скотча нанесите вертикальные линии, совпадающие с центрами фар. Измерьте расстояние между центрами фар и отметьте это значение на стене. От земли отмерьте высоту центра фары (обычно около 65 см) и проведите горизонтальную линию на этой высоте. Это будет основная контрольная ось.
Ниже основной линии проведите ещё одну горизонтальную линию, смещённую вниз на 5 см – это будет граница верхней кромки светового пятна ближнего света. Для правой фары дополнительно отметьте наклон линии вверх под углом 15° вправо – начало этого сегмента должно приходиться на вертикаль центра правой фары.
Важно: Все замеры следует проводить точно, исключая на глаз определённые расстояния. Малейшая ошибка в разметке приведёт к некорректной настройке светового пучка.
Регулировка ближнего света фар с помощью винтов
Для точной регулировки ближнего света на ЗАЗ Шанс необходимо выставить автомобиль на ровную площадку на расстоянии 5 метров от вертикальной стены. Топливный бак должен быть заполнен, в салоне – груз или человек на водительском сиденье. Давление в шинах соответствует норме.

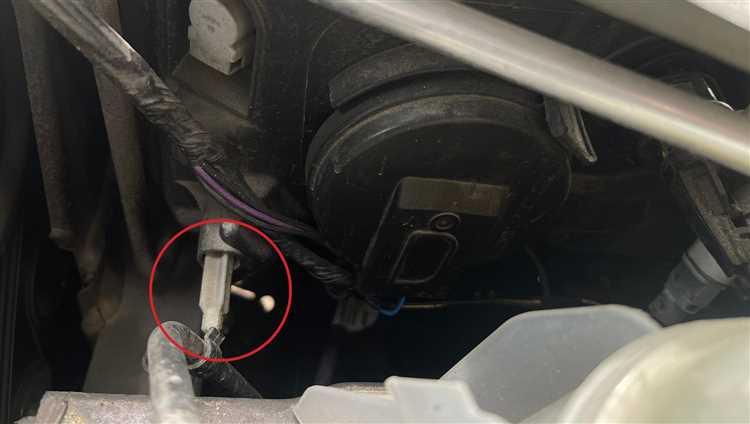

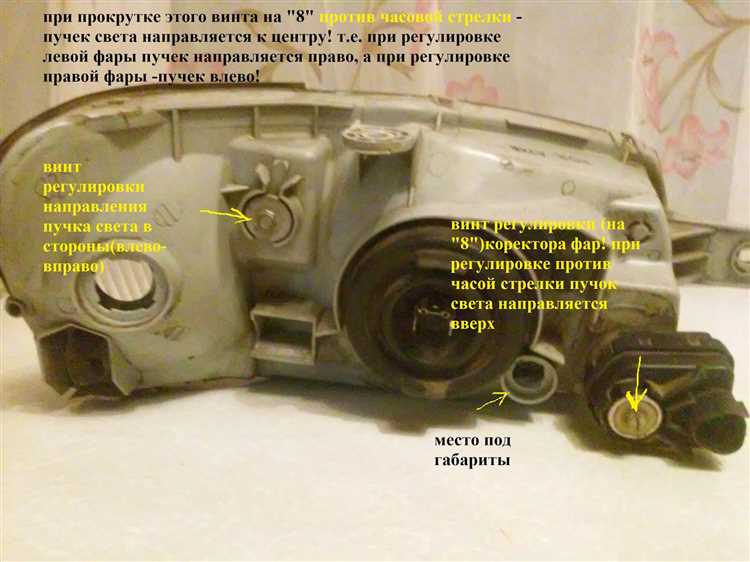

На корпусе каждой фары расположены два регулировочных винта. Верхний винт отвечает за вертикальное положение светового пучка, боковой – за горизонтальное. Для корректировки используется крестовая отвертка. Поворот по часовой стрелке поднимает или сдвигает луч вправо, против – опускает или сдвигает влево.
На стене наносится горизонтальная линия на высоте центра фар, и вторая – на 5 см ниже. При включенном ближнем свете верхняя граница светового пятна каждой фары должна проходить по нижней линии. Осевая часть светового пучка – строго вправо от вертикали, проведённой от центра фары.
Регулировку проводят поочерёдно: одна фара закрывается, вторая настраивается. После завершения необходимо проверить симметрию и чёткость границы светового пучка. Корректная настройка исключает ослепление встречных водителей и обеспечивает максимальную видимость дороги в тёмное время суток.
Настройка уровня дальнего света на ЗАЗ Шанс
Перед началом регулировки необходимо установить автомобиль на ровную горизонтальную площадку на расстоянии 5 метров от стены. Давление в шинах должно соответствовать заводским нормам, бак должен быть заполнен не менее чем на половину, а в салоне не должно быть лишнего груза. Фары и стекла очистить от загрязнений.
Включите дальний свет и закройте одну из фар непрозрачной тканью. На стене на уровне центра фар начертите горизонтальную линию – это базовый уровень. Затем обозначьте две вертикальные оси, совпадающие с центрами левых и правых фар.
Для регулировки используйте винты корректора, расположенные на корпусе каждой фары. Горизонтальные винты управляют направлением вправо/влево, вертикальные – вверх/вниз. При правильной настройке световое пятно должно находиться на 10–15 см выше базовой линии и строго по центру вертикальной оси фары. Пятно не должно уходить в сторону или выше допустимой зоны – это приведёт к ослеплению встречного транспорта.
Повторите процедуру для второй фары, контролируя симметрию световых пятен. После завершения включите обе фары и убедитесь, что границы света одинаковы по высоте и положению. Регулировка считается завершённой, если оба пучка направлены строго вперёд и слегка приподняты над уровнем центра фар.
Проверка результата регулировки на дороге в тёмное время суток
После завершения настройки фар на ЗАЗ Шанс необходимо провести проверку на неосвещённом участке дороги длиной не менее 100 метров с ровным покрытием. Включите ближний свет и убедитесь, что световое пятно от правой фары уходит в сторону обочины, не ослепляя встречный поток. Левая граница света должна находиться ниже уровня глаз водителя встречного автомобиля.
Оцените чёткость светотеневой границы. При корректной регулировке она имеет горизонтальную линию с подъёмом вверх вправо. Если линия расплывчатая или отклонена, потребуется повторная корректировка.
На скорости 50–60 км/ч обратите внимание на дальность освещения дорожных знаков. Ближний свет должен обеспечивать уверенную видимость не менее чем на 45–50 метров, без ярко выраженных световых пятен на лобовом стекле и капоте.
При включении дальнего света освещённая зона должна равномерно расширяться по ширине и длине без резкого засвета дорожного полотна. Проверьте, что фары не создают теней от переднего края капота – это указывает на неправильный вертикальный угол.
После проверки остановитесь и осмотрите фары снаружи. Внимание на загрязнение стекол – пыль и капли снижают эффективность регулировки. При необходимости повторите настройку на стенде.
Вопрос-ответ:
Как правильно отрегулировать фары на ЗАЗ Шанс?
Для регулировки фар на ЗАЗ Шанс важно соблюдать несколько шагов. Первое, что нужно сделать — это установить машину на ровную поверхность, желательно на стену, чтобы можно было точно отмерить нужные расстояния. Затем, включите фары и отметьте на стене, где должен быть световой поток. Используя винты регулировки, откорректируйте высоту и направление фар, чтобы они светили в нужную точку, не ослепляя других водителей.
Какие инструменты нужны для регулировки фар на ЗАЗ Шанс?
Для регулировки фар на ЗАЗ Шанс обычно требуется крестовая отвертка, с помощью которой можно крутить винты регулировки. Иногда также нужно использовать рулетку для точных измерений и уровень для проверки правильности установки машины на ровной поверхности.
Можно ли отрегулировать фары на ЗАЗ Шанс самостоятельно без помощи специалистов?
Да, регулировку фар на ЗАЗ Шанс вполне можно выполнить самостоятельно, если есть базовые навыки работы с инструментами. Важно внимательно следить за высотой и углом светового потока, чтобы избежать ослепления других водителей. Основной момент — это правильная установка машины и точность регулировки фар.
Как узнать, что фары на ЗАЗ Шанс требуют регулировки?
Признаками того, что фары нуждаются в регулировке, могут быть неэффективное освещение дороги, а также ослепление встречных водителей. Если заметили, что свет фар не освещает нужное пространство, либо одна фара светит ниже или выше нормы, это сигнал о необходимости регулировки.
Какие ошибки можно допустить при регулировке фар на ЗАЗ Шанс?
При регулировке фар можно допустить несколько ошибок. Например, если неправильно установить машину на стену, это приведет к неточным настройкам. Также стоит быть внимательным при регулировке угла наклона: если фары направлены слишком высоко или низко, это может ослепить других водителей или, наоборот, создать недостаточное освещение. Важно также следить за равномерностью светового потока.
Как правильно отрегулировать фары на ЗАЗ Шанс?
Для того чтобы правильно отрегулировать фары на ЗАЗ Шанс, нужно выполнить несколько этапов. Во-первых, убедитесь, что автомобиль стоит на ровной поверхности, а колеса выровнены. Фары регулируются с помощью двух винтов — вертикального и горизонтального. Вертикальный винт регулирует высоту светового пучка, а горизонтальный — направление света по горизонтали. После того как установите автомобиль на нужное место, откройте капот и найдите эти винты на корпусе фар. Затем включите фары и с помощью регулировки настройте световой пучок так, чтобы он не ослеплял водителей встречных автомобилей и в то же время хорошо освещал дорогу. Чтобы проверить правильность регулировки, можно воспользоваться специальным стендом или измерить высоту света на стене с помощью простого метода, отметив положение светового пучка на уровне фар.
