Регулировка клапанов на двигателе КамАЗ 740 требует строгого соблюдения последовательности и точности в установке зазоров. Отклонения от нормы снижают эффективность работы мотора, вызывают перегрев, преждевременный износ и потерю мощности. Заводская рекомендация по тепловым зазорам: 0,25 мм для впускных и 0,30 мм для выпускных клапанов.
Перед началом работ необходимо обеспечить охлаждение двигателя до температуры не выше 40 °C. Используется щуп соответствующей толщины и стандартный комплект инструмента: ключи «на 17» и «на 14», отвертка, монтажка для проворачивания коленчатого вала. Распредвал устанавливается по метке ВМТ первого цилиндра – это начальная точка регулировки.
Порядок регулировки – согласно рабочему циклу: 1-5-4-2-6-3-7-8. Коленвал поворачивается на 90° по часовой стрелке после регулировки каждого цилиндра. Контроль осуществляется по положению кулачков: оба должны быть направлены вниз, то есть отжаты от коромысла. При установке щуп должен проходить с легким сопротивлением.
После регулировки каждого клапана затяжка контргаек проводится с моментом до 2,5 кг·м. Финальная проверка – повторный проход по всем цилиндрам после одного полного оборота коленвала. Любые сомнения в плотности зазора – повод повторить настройку.
Когда необходимо регулировать клапана на Камаз 740
Регулировку клапанов на двигателе КамАЗ 740 выполняют через каждые 15 000 километров пробега или при каждом плановом техническом обслуживании второго уровня (ТО-2). Однако есть ситуации, когда вмешательство требуется вне регламента.
Основной признак необходимости регулировки – посторонние звуки в верхней части двигателя, особенно металлический стук на холодную. Также стоит проверить зазоры, если наблюдается нестабильная работа мотора, падение мощности, увеличенный расход топлива или проблемы с запуском.
После капитального ремонта или замены деталей ГРМ регулировка обязательна. То же касается снятия головки блока цилиндров или замены прокладки ГБЦ – зазоры сбиваются при демонтаже. Если двигатель работал на перегреве, также требуется проверка зазоров из-за возможной деформации элементов клапанного механизма.
В зимний период, при эксплуатации на низких температурах, регулировку проводят чаще – особенно при длительной работе двигателя на холостом ходу. Нарушение теплового зазора в этих условиях проявляется быстрее.
Контроль целесообразен и после длительного простоя техники – масло стекает, гидрокомпенсаторы теряют давление, что может привести к неправильной работе клапанов при первом запуске.
Какие инструменты потребуются для регулировки
Для точной регулировки клапанов на двигателе КамАЗ 740 потребуется набор измерительных и слесарных инструментов. Основной инструмент – щуп толщиной 0,25 мм для впускных и 0,30 мм для выпускных клапанов. Щуп должен быть в хорошем состоянии, без изгибов и заусенцев.

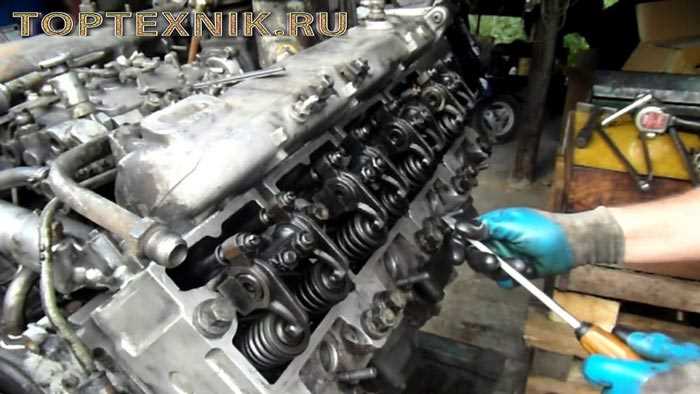

Ключ на 17 используется для ослабления и затяжки контргайки регулировочного болта. Плоская отвертка с удобной рукояткой потребуется для вращения самого болта. При этом важно, чтобы длина отвертки обеспечивала устойчивое положение при работе в моторном отсеке.
Ключ динамометрический необходим для затяжки крепежа клапанной крышки с усилием, указанным в технической документации – обычно 2–3 кгс·м. Также нужен накидной ключ на 10 или 12 для снятия крышки клапанов. В некоторых случаях потребуется вороток с удлинителем для прокрутки коленвала – при отсутствии стартера или при проведении регулировки вручную.
Для доступа к кулачкам распредвала и визуального контроля за положением клапанов рекомендуется использовать мощный фонарь с направленным светом. Понадобится также ветошь для удаления масла с рабочих поверхностей и исключения загрязнения щупа.
Подготовка двигателя Камаз 740 к регулировке клапанов
Перед началом работы необходимо полностью остудить двигатель. Температура головки блока должна быть не выше +30 °C, иначе тепловые зазоры будут неточными.
Сначала отключают аккумуляторные батареи, затем снимают воздушный фильтр и все элементы, мешающие доступу к клапанной крышке. Демонтируют крышки головок блока цилиндров, проверяют состояние прокладок. Изношенные или повреждённые заменяют, чтобы исключить подсос воздуха и утечку масла после сборки.
Проверяют натяжение привода топливного насоса и вентилятора. Ослабленный ремень может повлиять на синхронизацию и затруднить проворот коленвала. Далее вращают коленчатый вал до совмещения метки ВМТ на шкиве с указателем на крышке распределительных шестерён. Метка «ВМТ 1-4» должна соответствовать положению поршня первого или четвёртого цилиндра в верхней мёртвой точке такта сжатия.
Определяют такт сжатия для первого цилиндра. Для этого снимают крышку клапанов первого цилиндра и проверяют свободный ход обоих коромысел. Если коромысла имеют зазор, значит, установлен ВМТ такта сжатия. В противном случае делают один оборот коленчатого вала и повторно проверяют.

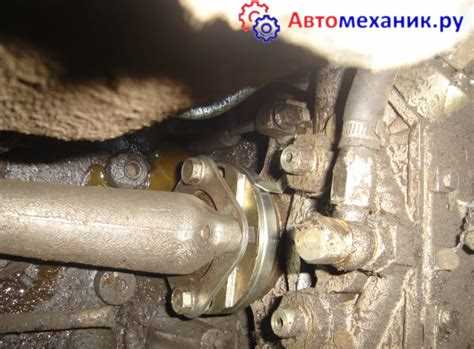

Фиксируют коленчатый вал в положении ВМТ. Для этого можно использовать фиксатор маховика или удерживать вал с помощью ключа на храповике. Затем подготавливают набор щупов, гаечный ключ на 17 и отвертку или специальный ключ для регулировочных винтов коромысел.
Порядок установки поршней в ВМТ для каждого цилиндра
Перед началом регулировки клапанов на КамАЗ 740 необходимо точно установить поршни в верхнюю мертвую точку (ВМТ) такта сжатия. Коленчатый вал проворачивается вручную за болт крепления шкива по часовой стрелке. Убедиться в положении поршня помогает совмещение метки на шкиве с указателем на крышке шестерен.
Первым в ВМТ устанавливается поршень 1-го цилиндра. При этом клапаны 1-го цилиндра должны быть закрыты, а коромысла иметь свободный люфт. Дополнительно проверяют, что клапаны 6-го цилиндра «на перекрытии» – впускной и выпускной одновременно приоткрыты. Это подтверждает ВМТ такта сжатия на 1-м цилиндре.
После регулировки 1-го и 5-го цилиндров коленвал поворачивают на 180° (пол-оборота), чтобы в ВМТ оказался 4-й цилиндр. Проверяется перекрытие клапанов 7-го цилиндра. Регулируются зазоры в 4-м и 2-м цилиндрах.
Затем коленвал поворачивают ещё на 180°, выставляя ВМТ 6-го цилиндра, контролируя перекрытие 1-го. Регулируются 3-й и 6-й цилиндры.
Последний поворот на 180° приводит к положению ВМТ на 7-м цилиндре. Перекрытие у 4-го. Регулируются 7-й и 8-й цилиндры.
Таким образом, каждый поворот коленвала на 180° даёт доступ к регулировке двух цилиндров. Соблюдение этой последовательности гарантирует правильную установку поршней в ВМТ и корректную регулировку клапанных зазоров.
Последовательность регулировки клапанов по цилиндрам
Регулировка клапанов на КамАЗ-740 проводится при строгом соблюдении порядка по цилиндрам. Коленвал проворачивают за болт шкива по часовой стрелке. Отсчёт ведётся от первого цилиндра, расположенного со стороны вентилятора.
Первый шаг – установка поршня первого цилиндра в верхнюю мёртвую точку (ВМТ) конца такта сжатия. Это положение проверяется по метке на шкиве коленвала, совмещённой с выступом на крышке привода распределительных шестерён. В этом положении регулируются зазоры клапанов 1, 2, 4 и 6 цилиндров:
– выпускной клапан 1-го цилиндра;
– впускной клапан 1-го цилиндра;
– выпускной клапан 2-го цилиндра;
– впускной клапан 4-го цилиндра;
– выпускной клапан 6-го цилиндра;
– впускной клапан 6-го цилиндра.
После регулировки указанных клапанов коленвал поворачивают на 360° (один оборот) до повторного совмещения меток. Теперь регулируются клапаны оставшихся цилиндров:
– впускной клапан 2-го цилиндра;
– выпускной клапан 3-го цилиндра;
– впускной клапан 3-го цилиндра;
– выпускной клапан 4-го цилиндра;
– впускной клапан 5-го цилиндра;
– выпускной клапан 5-го цилиндра.
Проверку зазоров выполняют щупом: 0,25 мм для впускных и 0,35 мм для выпускных клапанов при холодном двигателе. После регулировки каждый контргайка затягивается с усилием 3–4 кгс·м, повторно проверяется зазор. Важно избегать излишнего зажима, чтобы не нарушить тепловой зазор.
Контроль зазорa щупом: допустимые значения и ошибки
Зазор между клапаном и его седлом зависит от температуры двигателя. Для КамАЗ 740 эти значения следующие:
Для впускных клапанов: 0,35–0,45 мм.
Для выпускных клапанов: 0,45–0,55 мм.

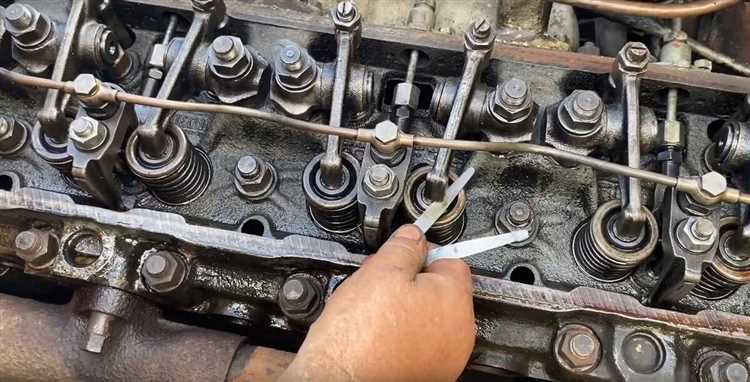

Использование щупа позволяет точно измерить этот зазор. Важно соблюдать несколько рекомендаций:
1. Используйте щуп, который не изогнут и не повреждён. Он должен быть чистым, чтобы избежать ошибок в измерениях.
2. Перед замером убедитесь, что двигатель остыл до температуры окружающей среды. Измерения при высокой температуре будут неточными из-за расширения металла.
3. Вставляйте щуп между клапаном и его седлом, не прилагая излишнего усилия. Он должен свободно входить, но при этом ощущаться лёгкое сопротивление.
Ошибки при измерении:
1. Если зазор слишком мал, клапан не будет полностью закрываться, что приведёт к снижению компрессии и перегреву. Это может вызвать износ и повреждения седла клапана.
2. Слишком большой зазор ведёт к увеличению шума и вибраций, снижая эффективность работы двигателя. Важно точно соблюдать значения для каждой модели.
3. Ошибки при выборе щупа, его повреждение или загрязнение могут привести к неверным измерениям, что сделает регулировку неэффективной.
Регулярная проверка и корректировка зазора клапанов на КамАЗ 740 с помощью щупа позволяет поддерживать двигатель в рабочем состоянии, предотвращая серьёзные поломки.
Проверка результата после завершения регулировки
После того как регулировка клапанов на двигателе Камаз 740 завершена, необходимо тщательно проверить результат. Это поможет избежать дальнейших проблем с работой двигателя и обеспечить его долгосрочную эксплуатацию.
Основные этапы проверки:
- Проверьте параметры зазоров клапанов с помощью щупа. Убедитесь, что они соответствуют установленным значениям. Не допускайте отклонений более чем на 0,05 мм.
- Проверьте, чтобы все крепежи были надежно затянуты. Неправильное крепление может привести к неисправности.
- Запустите двигатель и прослушайте его работу. При нормальной работе не должно быть посторонних шумов, стуков или вибраций.
Важные моменты при проверке:
- При запуске двигателя не должно быть признаков перегрева или чрезмерного расхода масла.
- Если после регулировки слышны посторонние звуки, повторно проверьте зазоры клапанов и затяжку креплений.
- Оцените работу двигателя на холостых оборотах и на средних оборотах. Клапаны должны работать без сбоев и шума.
- Если после регулировки двигатель плохо запускается или теряет мощность, возможно, зазоры были выставлены неправильно.
Дополнительно стоит проверить герметичность клапанных крышек, чтобы избежать утечек масла.
Вопрос-ответ:
Как определить необходимость регулировки клапанов на Камаз 740?
Необходимость регулировки клапанов можно определить по нескольким признакам: повышенный расход масла, уменьшение мощности двигателя, нестабильная работа на холостых оборотах или чрезмерные шумы в районе головки блока. Если двигатель работает с перебоями или при запуске слышен стук, это может свидетельствовать о том, что клапаны нуждаются в регулировке.
Какие инструменты нужны для регулировки клапанов на Камаз 740?
Для регулировки клапанов Камаз 740 потребуется несколько основных инструментов: набор щупов для измерения зазора, ключи для снятия крышек клапанов, ключи для регулировки и отвертки. Также рекомендуется использовать динамометрический ключ для точной установки затяжки элементов.
Как правильно установить зазоры клапанов на Камаз 740?
Для корректной установки зазоров необходимо точно следовать техническим характеристикам, указанным в инструкции. Зазор для впускных и выпускных клапанов должен быть измерен в определенные моменты, когда поршень находится в верхней мертвой точке (ВМТ). Для правильной настройки клапанов нужно использовать щупы подходящей толщины, проверяя зазор на каждом клапане. Неверный зазор может привести к снижению мощности или перегреву двигателя.
Как часто нужно регулировать клапаны на Камаз 740?
Частота регулировки клапанов зависит от условий эксплуатации, но обычно это нужно делать каждые 20 000–30 000 километров пробега. В случае интенсивных нагрузок или нестабильной работы двигателя, регулировку стоит проводить чаще. Регулярная проверка состояния клапанов поможет предотвратить более серьезные поломки.
Что делать, если после регулировки клапанов Камаз 740 продолжает работать с перебоями?
Если двигатель продолжает работать с перебоями после регулировки клапанов, стоит проверить несколько вещей. Во-первых, убедитесь, что зазоры установлены правильно. Во-вторых, проверьте систему подачи топлива, состояние свечей зажигания или инжекторов, а также наличие утечек в системе впуска. Если все эти элементы исправны, возможно, проблема кроется в неисправности других частей двигателя или в неправильной настройке других параметров.
Как правильно отрегулировать клапана на Камаз 740?
Регулировка клапанов на Камаз 740 требует соблюдения определенной последовательности действий. Прежде всего, необходимо убедиться, что двигатель остыл, поскольку регулировка должна проводиться при холодном моторе. Затем снимаются крышки клапанов, и с помощью щупа измеряется зазор между рокером и штоком клапана. Зазор регулируется с помощью гаечного ключа, закручивая или откручивая регулировочные винты. После этого проверяется правильность настройки зазоров на каждом клапане. Очень важно соблюдать точность, чтобы избежать повреждений двигателя и снизить износ его деталей. После завершения регулировки крышки клапанов устанавливаются на место, а двигатель запускается для проверки работы клапанов. Если все настройки выполнены корректно, двигатель должен работать плавно и без посторонних шумов.
