Правильная регулировка сцепления – это не только вопрос комфорта, но и безопасности вождения. Если сцепление работает неправильно, это может привести к излишнему износу компонентов трансмиссии и снижению эффективности работы двигателя. Чтобы избежать этих проблем, важно знать, как правильно настроить сцепление на вашем автомобиле.
Первый шаг в регулировке сцепления – проверка зазора между педалью и механизмом сцепления. В большинстве автомобилей зазор должен составлять от 5 до 10 мм в верхней части хода педали. Если зазор слишком велик или мал, это может указывать на проблему с тросом или гидравлической системой сцепления, которые требуют регулировки или замены. Пренебрежение этим может привести к неполному включению сцепления и перегреву дисков.
Следующий этап – проверка люфта в педали сцепления. Он должен быть минимальным. Если люфт слишком большой, это может означать износ рабочего цилиндра или недостаточное давление жидкости в системе. В случае с механической системой регулировка осуществляется с помощью троса, а в гидравлической системе необходимо проверить уровень и состояние жидкости. Важно помнить, что своевременная проверка этих компонентов позволяет избежать сложных и дорогостоящих ремонтов.
Наконец, важно следить за состоянием самого сцепления, особенно за износом дисков. Если сцепление начинает «проваливаться», это сигнализирует о необходимости регулировки или замены компонентов. Регулярная диагностика и настройка сцепления помогут вам продлить срок службы автомобиля и повысить его эксплуатационные характеристики.
Как определить признаки неправильной регулировки сцепления
Неправильная регулировка сцепления может проявляться через несколько характерных признаков, которые важно выявить как можно раньше, чтобы избежать повреждения трансмиссии и других компонентов автомобиля.
1. Необычные звуки при переключении передач. Если сцепление неправильно отрегулировано, могут возникать посторонние звуки, такие как скрежет или щелчки при попытке включить передачу. Это связано с тем, что фрикционные поверхности сцепления не полностью расходятся или зажимаются неправильно.
2. Трудности при включении передач. Если сцепление не отсоединяет двигатель от коробки передач должным образом, при попытке включить передачи может возникать сопротивление или ощущение заедания. Это происходит из-за недостаточного хода педали сцепления или несоответствия её положения.
3. Педаль сцепления «проваливается». Когда сцепление плохо отрегулировано, педаль может стать слишком мягкой, с большими зазорами или «проваливаться» до пола. Это указывает на проблему с гидравлической системой сцепления или неправильной настройкой зазора.
4. Скользящая передача. Если сцепление не полностью включается или неправильно регулируется, передачи могут «соскальзывать», особенно на высоких оборотах. Это сигнализирует о слабом контакте фрикционных дисков.
5. Неравномерный ход педали. Если при нажатии на педаль сцепления она не имеет равномерного сопротивления, скорее всего, сцепление неправильно отрегулировано. Это также может указывать на проблемы с приводом сцепления, такие как износ троса или неправильная настройка педали.
6. Увеличение износа сцепления. Неправильно отрегулированное сцепление может ускорить износ фрикционных дисков, что проявляется в быстрой потере сцепления, даже при нормальной эксплуатации автомобиля.
Инструменты и материалы для регулировки сцепления
Ключи и головки требуемых размеров – обязательны. На большинстве автомобилей используются ключи на 10, 12, 13 или 17 мм. Для регулировки троса сцепления нужен открытый или накидной ключ, а при наличии гидравлического привода – комплект головок для демонтажа цилиндров.
Штангенциркуль необходим для точного замера свободного хода педали сцепления и зазора между толкателем и вилкой сцепления. Погрешность допускается не более 0,5 мм.
Отвёртка с плоским лезвием используется для поддевания фиксаторов, снятия пыльников и регулировочных шайб. Желательно использовать инструмент с усиленным стержнем длиной не менее 150 мм.
Светодиодный фонарь повышенной яркости облегчает доступ к темным участкам моторного отсека. Оптимален вариант с гибким корпусом и магнитным креплением.
Проникающая смазка (WD-40 или аналог) используется для обработки закисших регулировочных гаек и тяг. Наносить за 10–15 минут до начала работ.
Перчатки с прорезиненной ладонью обеспечивают сцепление с инструментом и защищают руки от порезов при работе в ограниченном пространстве.

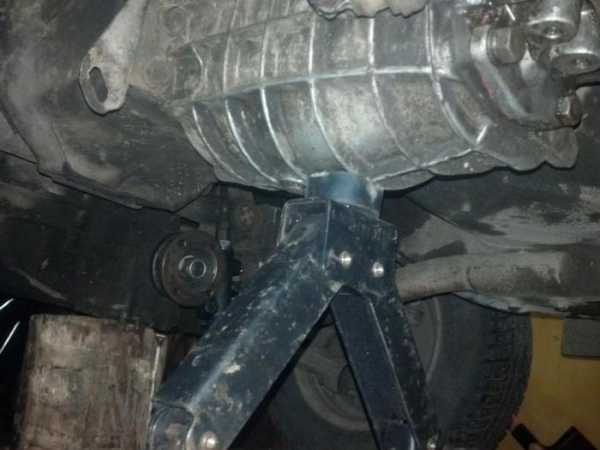

Домкрат и страховочные упоры требуются, если регулировка выполняется со стороны коробки передач. Категорически запрещается работать под машиной без установки упоров.
Инструкция по ремонту именно вашей модели необходима для определения конкретных значений хода педали и положения регулировочных элементов.
Пошаговая инструкция по регулировке сцепления на механической коробке передач
1. Заглушите двигатель и установите автомобиль на ровную поверхность. Подложите противооткатные упоры под колёса. Откройте капот и найдите привод сцепления – он может быть тросовым или гидравлическим.

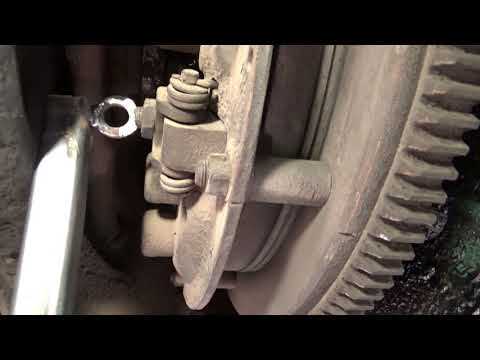

2. Если установлен тросовый привод, найдите регулировочную гайку на конце троса у вилки сцепления. Проверьте свободный ход педали – допустимое значение обычно составляет 10–20 мм. Измерьте его линейкой от начального положения педали до момента ощутимого сопротивления.
3. Ослабьте контргайку, удерживающую регулировочную гайку. Поворачивайте регулировочную гайку по часовой стрелке для уменьшения свободного хода или против – для увеличения. После настройки затяните контргайку.

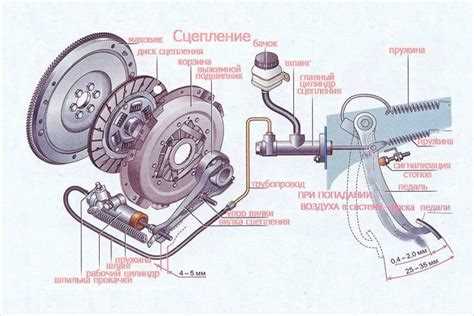

4. При гидравлическом приводе проверьте уровень жидкости в бачке главного цилиндра. Он должен находиться между метками MIN и MAX. При необходимости долейте тормозную жидкость DOT-4. Наличие воздуха в системе требует прокачки: откройте штуцер на рабочем цилиндре, нажмите педаль сцепления, закройте штуцер – повторяйте до исчезновения пузырей.
5. Проверьте ход педали после регулировки. Заведите двигатель, включите передачу, медленно отпускайте сцепление. Отпуск должен начинаться примерно на середине хода педали. При слишком высоком или низком моменте схватывания вернитесь к регулировке.
6. После завершения убедитесь в отсутствии посторонних звуков и плавной работе механизма. Повторите проверку через несколько дней эксплуатации.
Как настроить педаль сцепления для комфортного вождения
Комфорт при вождении напрямую зависит от точной настройки положения педали сцепления. Первый шаг – измерить свободный ход педали. Он должен составлять от 10 до 20 мм. Для измерения нажмите педаль рукой до момента ощутимого сопротивления и зафиксируйте начальное и конечное положение линейкой или штангенциркулем.
Если ход выходит за указанные пределы, отрегулируйте длину толкателя главного цилиндра. Для этого ослабьте контргайку и вращайте регулировочный болт. Поворачивая по часовой стрелке – уменьшаете свободный ход, против – увеличиваете. После настройки затяните контргайку.
Убедитесь, что сцепление выключается полностью – без рывков и с минимальным усилием. При частичном включении сцепления в момент начала движения проверьте высоту включения. Она должна находиться в пределах 2–4 см от пола. Более высокий уровень указывает на переразжатие, низкий – на неполное выключение.
Не допускается люфт в оси педали или чрезмерная тугость при нажатии. В этих случаях проверьте износ втулок и состояние возвратной пружины. Смазка узлов трения педали литиевой смазкой значительно улучшает отклик.
После всех регулировок протестируйте работу сцепления на ровной поверхности. Плавность трогания без вибраций и отсутствие пробуксовки свидетельствуют о правильно выставленных параметрах.
Как проверить работу сцепления после регулировки
После завершения регулировки сцепления необходимо провести серию проверок, чтобы убедиться в корректной работе узла. Начать следует с включения двигателя и плавного выжима педали сцепления. Отсутствие рывков, посторонних звуков и лёгкий, но не излишне мягкий ход укажут на правильную настройку.
На ровной поверхности включите первую передачу и медленно отпускайте педаль. При правильно отрегулированном сцеплении автомобиль должен начать движение при отпускании педали примерно на середине хода. Схватывание у самого пола или почти у конца указывает на неправильную настройку.
Далее проверьте динамику переключения передач. При ускорении и переключении с первой до третьей передачи не должно ощущаться пробуксовки – если обороты растут быстрее скорости, сцепление может пробуксовывать. Это свидетельствует о недостаточном зазоре или износе фрикционного диска.
Проведите тест на уклоне. Остановитесь на подъёме, включите первую передачу и медленно отпускайте педаль сцепления без помощи тормоза. Автомобиль должен удерживаться за счёт тяги без отката назад. Если двигатель глохнет слишком рано – сцепление включается слишком резко; если машина не двигается – вероятна пробуксовка.
Последний этап – проверка при движении задним ходом. Включите заднюю передачу и начните движение с минимальным отпусканием педали. Подёргивания, вибрации или сложность включения указывают на неправильную регулировку или износ компонентов.
Частые ошибки при регулировке сцепления и как их избежать
Неправильная регулировка сцепления может привести к ускоренному износу диска, повреждению выжимного подшипника и ухудшению управляемости автомобиля. Ниже перечислены основные ошибки и способы их предотвращения:

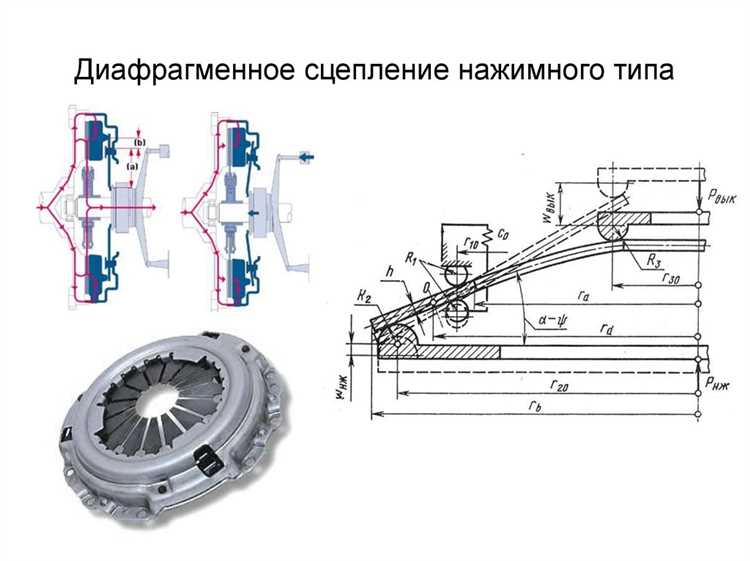

- Недостаточный свободный ход педали сцепления. Если ход меньше 10–15 мм, выжимной подшипник работает в постоянном контакте с диафрагменной пружиной, что вызывает его перегрев и преждевременный выход из строя. Следует строго соблюдать рекомендуемое значение свободного хода, указанное производителем.
- Избыточный свободный ход педали. Ход свыше нормы приводит к неполному выключению сцепления. В результате возникают сложности при переключении передач и повышается нагрузка на синхронизаторы коробки. Регулировку следует проводить с точностью до миллиметра, особенно при наличии тросового привода.
- Игнорирование зазора между штоком рабочего цилиндра и вилкой сцепления (на гидравлических системах). Отсутствие зазора мешает полному отпусканию диска, вызывая его проскальзывание. При замене сцепления важно убедиться в наличии минимального зазора 0,1–0,3 мм.
- Регулировка без прогрева двигателя и системы сцепления. При холодном моторе тепловые зазоры отличаются, и настройка в таких условиях будет некорректной. Проводите все регулировки после 10–15 минут работы двигателя на холостом ходу.
- Неправильный подбор или установка троса сцепления. Установка неоригинального троса без точной длины вызывает смещение точки включения. Всегда сверяйте длину и ход троса с техническими характеристиками производителя.
Точная и своевременная регулировка продлевает ресурс сцепления и повышает безопасность управления. Не допускайте указанных ошибок и проверяйте систему при первых признаках изменений в работе педали или затруднённого переключения передач.
