Как сделать блок схему по коду python

:contentReference[oaicite:2]{index=2}

Автоматизация генерации блок-схем из Python-кода позволяет быстро визуализировать алгоритмы, улучшая понимание логики и облегчая отладку. Один из эффективных инструментов для этого – Python2FlowChart, который преобразует код в блок-схему, поддерживая процедурный и функциональный стили программирования. Это особенно полезно для анализа циклов, условий и вложенных структур.:contentReference[oaicite:5]{index=5}

Для более сложных визуализаций можно использовать Graphviz с языком разметки DOT. Это позволяет создавать детализированные диаграммы, включая алгоритмы поиска в ширину (BFS) и глубину (DFS), а также сортировки. Например, с помощью библиотеки graphviz можно программно описывать и визуализировать структуру алгоритма, что полезно при разработке и документировании.:contentReference[oaicite:8]{index=8}

Если требуется визуализировать архитектуру системы, библиотека Diagrams предоставляет возможность создавать диаграммы с использованием компонентов облачных провайдеров, таких как AWS, Azure и GCP. Это особенно актуально при проектировании распределённых систем и сервисов.:contentReference[oaicite:11]{index=11}

Для интерактивной визуализации алгоритмов, таких как сортировка пузырьком, можно использовать связку NetworkX и Matplotlib. Это позволяет не только строить блок-схемы, но и анимировать процесс выполнения алгоритма, что полезно для обучения и демонстрации работы кода.:contentReference[oaicite:14]{index=14}

Для быстрого создания блок-схем из кода без необходимости установки дополнительных инструментов можно воспользоваться онлайн-сервисами, такими как SmartBuddy, который автоматически генерирует блок-схему на основе вставленного кода. Это удобно для быстрого анализа и презентации алгоритмов.:contentReference[oaicite:17]{index=17}

Таким образом, выбор инструмента для создания блок-схем из Python-кода зависит от конкретных требований: от простых визуализаций до комплексных архитектурных диаграмм. Использование этих инструментов способствует более глубокому пониманию алгоритмов и улучшает процесс разработки.:contentReference[oaicite:20]{index=20}

::contentReference[oaicite:21]{index=21}

Как распознать логические блоки в Python-коде

1. Условные конструкции (if / elif / else)
Начало блока определяется ключевым словом if, продолжение – elif или else. Каждое из этих слов указывает на отдельную ветку выполнения. В блок-схеме они отображаются как условные узлы с исходящими стрелками по результату проверки (да/нет).

2. Циклы (for / while)
Цикл начинается с соответствующего ключевого слова и включает тело, ограниченное отступами. В блок-схеме отображается как цикл с проверкой условия (у while) или итерации по коллекции (у for). Важно фиксировать момент выхода из цикла.

3. Функции и методы (def / lambda)
Функция начинается с def и имеет тело, которое представляет собой отдельный логический блок. Выносите её в отдельный подпроцесс, особенно если функция вызывается из разных мест. Lambda-выражения чаще всего используются внутри других конструкций и отображаются как часть основного блока.

4. Обработка исключений (try / except / finally)
Блок try задаёт основной путь выполнения, except – альтернативный при возникновении исключения, finally – завершающий. Все три части считаются самостоятельными логическими ветвями и требуют раздельного отображения.

5. Возврат значений и завершение (return / break / continue / pass)
Return завершает выполнение функции – в блок-схеме он указывает выход из подпроцесса. Break и continue влияют на логику цикла, прерывая или пропуская итерации. Pass – технический элемент, он обозначает отсутствие действия и может быть опущен в схеме.

Практика: при анализе кода сохраняйте структуру отступов. Используйте автоматические парсеры (например, ast в Python) для выделения конструкций. Изучайте не только синтаксис, но и контекст – вложенные блоки часто несут ключевую логику.

Определение условий и циклов для визуализации

Для построения корректной блок-схемы необходимо точно идентифицировать конструкции ветвления и повторения в коде. Условные операторы (if, elif, else) преобразуются в ромбовидные блоки, где в каждом указывается логическое выражение. Ветви этих блоков обозначаются подписями «Да» и «Нет», ведущими к соответствующим действиям или новым проверкам.

Циклы (for, while) должны быть интерпретированы как блоки с повторяющимся потоком. Для for следует явно указывать диапазон итерации и переменную-счетчик, например: for i in range(5). Для while – логическое условие продолжения. Блоки циклов соединяются с предыдущим действием, возвращая поток обратно к условию после выполнения тела цикла.

Важно фиксировать точки входа и выхода из условий и циклов, особенно если в теле имеются break, continue или вложенные конструкции. Это позволяет отразить все возможные траектории выполнения. Любая нестандартная логика, включая сложные логические выражения и вложенные блоки, должна быть преобразована в отдельные подпроцессы или вспомогательные блоки для повышения читаемости схемы.

Автоматический парсинг кода требует точного анализа отступов, чтобы правильно группировать инструкции. Для сложных условий предпочтительно указывать логические выражения в сокращённой форме, сохранив при этом их смысл. Каждый условный и циклический блок должен быть замкнут по потоку управления, чтобы избежать висящих ветвей.

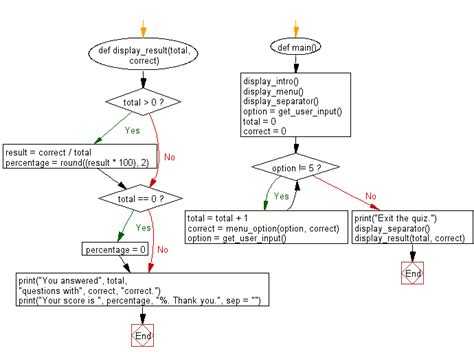

Выделение функций и разбиение на модули

Перед созданием блок-схемы важно преобразовать исходный код в структурированный вид. Первый шаг – выделение функций. Любой фрагмент кода, выполняющий чётко определённую задачу, должен быть инкапсулирован в отдельную функцию. Это облегчает визуализацию логики при построении блок-схемы и исключает дублирование. К примеру, если один и тот же алгоритм обработки данных используется в нескольких местах, вынос его в функцию с понятным именем упрощает схему и снижает когнитивную нагрузку.

После декомпозиции функций необходимо определить логические группы и перенести их в отдельные модули. Хорошая практика – группировать функции по домену ответственности. Например, все функции, связанные с обработкой ввода, можно вынести в модуль input_utils.py, а функции, касающиеся бизнес-логики – в core_logic.py.

Для наглядности разделения и последующего построения схемы удобно использовать следующую структуру:

Такой подход обеспечивает прозрачную иерархию, облегчает построение блок-схемы с учётом связей между модулями, позволяет отразить не только последовательность действий, но и структуру проекта. Это особенно критично при анализе больших кодовых баз, где линейная блок-схема становится перегруженной без модульного разбиения.

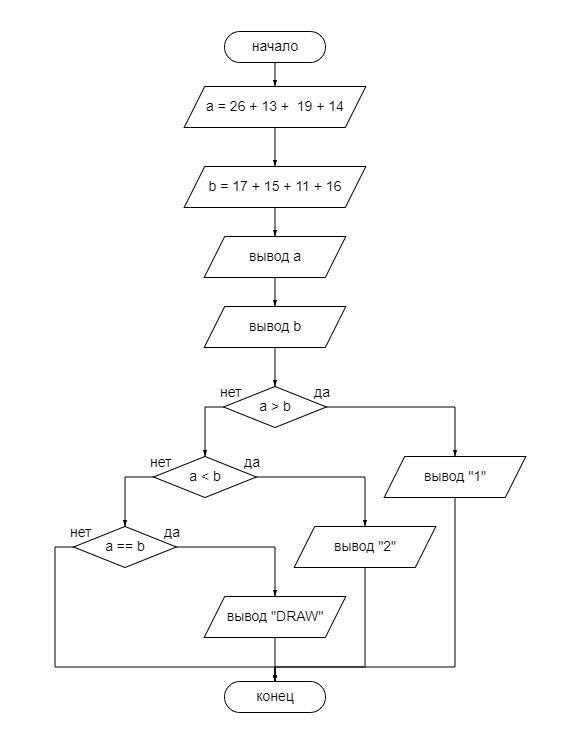

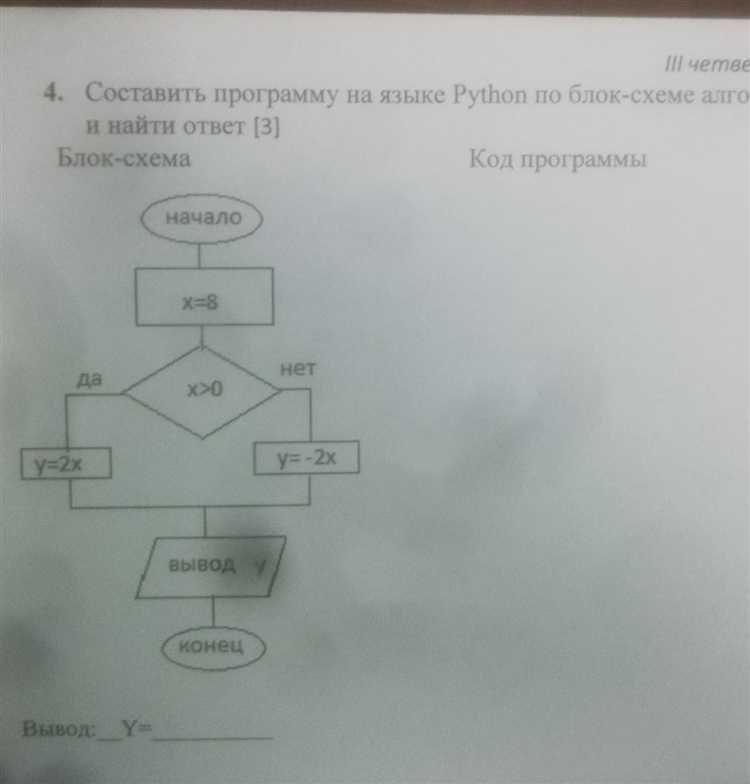

Преобразование конструкции if-elif-else в блок-схему

Каждая ветвь конструкции if-elif-else представляет собой отдельное условное решение, поэтому при построении блок-схемы следует использовать ромбовидные блоки (условия) для каждой проверки. Начинается с первого условия if, от которого исходят две стрелки: одна ведёт к действию при выполнении условия (да), вторая – к следующему условию elif (нет).

Каждое elif оформляется отдельным ромбом, логически связанным с предыдущим. От каждого такого блока снова отводятся две стрелки: одна к соответствующему действию при истинности, другая к следующему elif или к блоку else при отсутствии других вариантов.

Блок else не содержит условия и размещается внизу цепочки проверок. Он соединяется со стрелками «нет» от последнего elif, показывая, что ни одно из условий не выполнилось. После выполнения любого из действий, схема должна переходить к общей точке продолжения – это упрощает понимание и исключает неоднозначность логики.

Важно избегать перекрёстных стрелок и использовать выравнивание по вертикали для последовательных условий. Это повышает читаемость и уменьшает вероятность логических ошибок при интерпретации схемы.

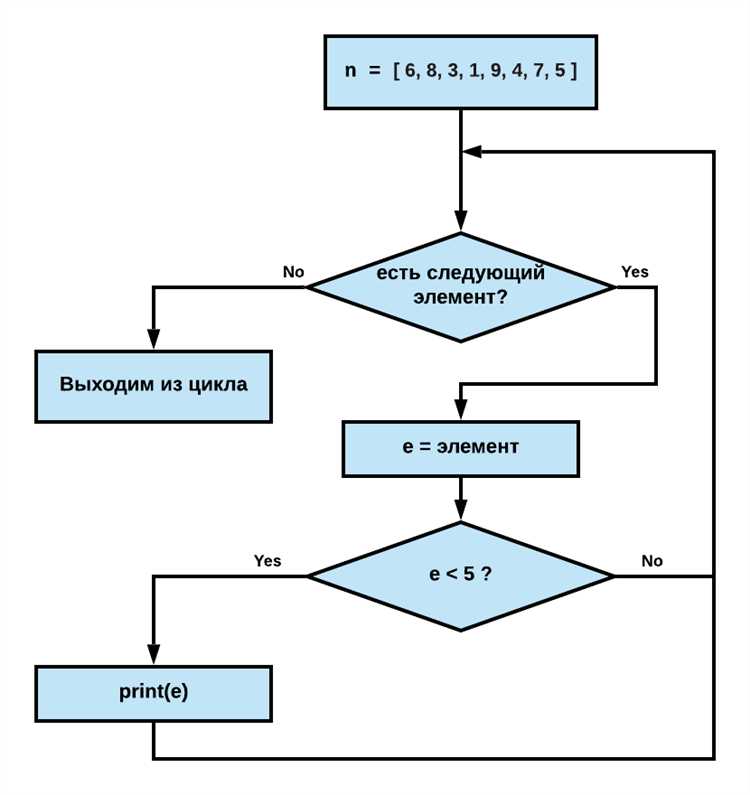

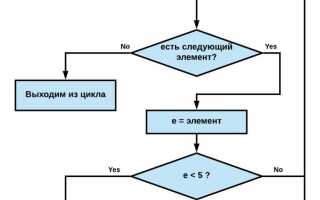

Как отобразить циклы for и while на схеме

Для цикла for начальный блок должен содержать формулировку условия итерации, например: «Для каждого элемента в списке» или «i от 0 до 9». Следующим идет блок действий, выполняемых внутри цикла. После него стрелка возвращается к блоку условия с проверкой, завершен ли перебор. Если да, управление переходит к следующему блоку после цикла.

Цикл while начинается с блока проверки условия, например: «Пока x меньше 10». Из этого блока должны выходить две стрелки: одна ведет к телу цикла, другая – к следующему шагу после завершения цикла. После выполнения тела цикла стрелка возвращается к блоку условия.

Обе конструкции требуют обязательной проверки завершения: цикл for завершается при исчерпании диапазона, while – при ложности условия. На схеме важно избегать двойных условий или лишних стрелок – каждый путь должен быть однозначным и логически завершенным.

Не используйте одинаковые обозначения для тела цикла и проверки – они должны быть ясно разделены. Форма ромба применяется для условий, прямоугольника – для операций. Для вложенных циклов используйте отступы и отдельные контуры, чтобы избежать путаницы.

Использование комментариев в коде для построения блоков

Комментарии в коде Python играют важную роль не только в объяснении логики программы, но и в структурировании её элементов. Когда речь идет о построении блок-схем, комментарии становятся важным инструментом для отображения логики программы на визуальном уровне.

Основной принцип заключается в том, чтобы выделять логические блоки с помощью комментариев, что позволяет легко отразить их в блок-схеме. Это особенно полезно на этапе анализа и оптимизации кода.

• Выделение функций. Каждый блок программы, реализующий функцию или метод, может быть помечен комментарием, указывающим на его начало и конец. Например:

# Начало блока: Функция для обработки ввода пользователя
def process_input():
# код функции
pass
# Конец блока

Такой подход помогает легко идентифицировать отдельные функциональные блоки, которые можно затем перенести в блок-схему, не теряя связи с исходным кодом.

• Использование комментариев для разделения логических блоков. В больших функциях или скриптах логические части кода можно разделить с помощью комментариев, обозначающих границы блоков. Это облегчает восприятие и построение блок-схемы. Например:

# Блок 1: Инициализация данных
initialize_data()
# Блок 2: Обработка данных
process_data()
display_results()

Каждый из этих комментариев указывает на начало нового логического блока, что облегчает восприятие общей структуры кода и перевод её в графическое представление.

• Использование комментариев для обозначения условий и циклов. Циклы и условные операторы часто составляют основу логики программы, и их также можно выделять с помощью комментариев. Например:

# Блок: Цикл обработки данных
for item in data:
# код цикла
pass
# Блок: Условная проверка
if condition:
# код условия
pass

Комментарии, обозначающие циклы и условия, могут быть перенесены в блок-схему как отдельные элементы с соответствующими переходами, что упрощает анализ алгоритмов.

• Документирование промежуточных состояний. В процессе разработки могут возникать промежуточные вычисления, которые важно учитывать при построении блок-схемы. Для таких случаев используются комментарии, объясняющие текущее состояние программы:

# Промежуточное состояние: Сортировка данных
data.sort()

Промежуточные состояния помогают не только отследить изменение данных, но и увидеть, как различные блоки программы взаимодействуют друг с другом.

Таким образом, комментарии становятся связующим звеном между кодом и визуальным представлением логики. Правильное их использование позволяет строить точные блок-схемы, которые легко читать и использовать на различных этапах разработки.

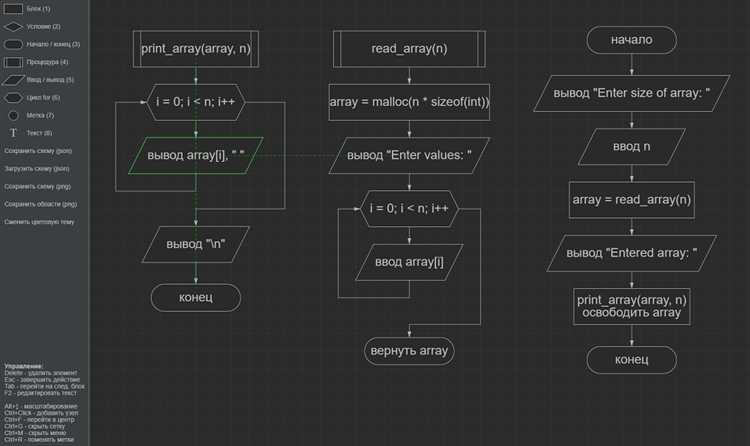

Выбор инструментов для автоматической генерации схем

Для автоматического создания блок-схем из кода на Python существует несколько эффективных инструментов, каждый из которых имеет свои особенности и преимущества. Выбор подходящего зависит от конкретных требований проекта, уровня детализации схемы и удобства интеграции с рабочими процессами.

Основные критерии выбора инструментов:

• Поддержка Python: инструмент должен корректно работать с Python-кодом, поддерживать его синтаксис и эффективно извлекать данные для генерации схем.
• Уровень кастомизации: важен контроль над стилем и деталями схемы, особенно если нужно представить сложные алгоритмы с различными состояниями и переходами.
• Интеграция с IDE: инструменты, интегрируемые с популярными средами разработки, ускоряют процесс создания схем прямо из кода без необходимости вручную экспортировать данные.
• Легкость использования: интерфейс инструмента должен быть интуитивно понятным, чтобы не тратить время на изучение сложных настроек.
• Производительность: важен момент работы с большими проектами, когда сложность кода может влиять на скорость генерации схем.

Рассмотрим несколько популярных инструментов для автоматической генерации блок-схем по Python-коду:

1. PyFlowchart
   Этот инструмент анализирует Python-код и автоматически генерирует блок-схемы в формате, близком к стандартному представлению алгоритмов. PyFlowchart предоставляет простую командную строку для работы и позволяет настроить стили блоков и переходов. Инструмент удобен для интеграции в существующие рабочие процессы и подходит для небольших и средних проектов.
2. Graphviz
3. PlantUML
   Этот инструмент позволяет генерировать диаграммы не только для Python, но и для множества других языков. Для работы с Python кодом используется синтаксис UML, который автоматически генерирует схемы на основе структуры программы. PlantUML полезен в тех случаях, когда необходимо создать диаграмму, соответствующую стандартам UML, например, для документации в крупных проектах.
4. Code2Flow
5. Doxygen
   Doxygen является популярным инструментом для создания документации и поддерживает генерацию блок-схем из исходного кода. Хотя он больше используется для документирования, его возможности по созданию графиков и диаграмм на основе кода делают его удобным выбором для сложных проектов. Doxygen идеально подходит для разработки больших систем, где важна автоматизация и поддержка документации.

Для выбора подходящего инструмента важно учитывать, на каком этапе разработки и какие задачи стоят перед командой. Инструменты, такие как PyFlowchart и Code2Flow, идеально подходят для быстрых и несложных диаграмм, в то время как Graphviz и PlantUML лучше справляются с более сложными и детализированными схемами. Важно также учитывать возможности для дальнейшей интеграции и масштабируемости инструментов в рамках проекта.

Ручное создание блок-схемы на основе кода: пошаговый подход

Для создания блок-схемы вручную необходимо тщательно проанализировать код, выделяя ключевые элементы алгоритма. Этот процесс включает несколько этапов, на которых важно сосредоточиться на логике работы программы, а не на синтаксисе языка.

1. Анализ структуры программы. Начать нужно с изучения входных данных, условий и результата работы программы. Определите, какие действия выполняются, в каком порядке и при каких условиях. На этом этапе полезно выписать основные блоки программы.

2. Разделение кода на логические части. Разбейте программу на основные этапы: инициализация данных, проверка условий, выполнение циклов и функций. Каждый из этих этапов будет соответствовать отдельному блоку на схеме. Например, условные операторы станут ромбами, циклы – овальными блоками.

3. Построение последовательности шагов. Определите, как переходить от одного блока к другому. Важно учесть, что блок-схема должна отражать порядок выполнения программы. Используйте стрелки для отображения потоков выполнения.

4. Использование стандартных символов. В блок-схеме для каждого типа операции следует применять стандартные обозначения: прямоугольники для процессов, ромбы для условий, овалы для начала и конца. Эти символы помогут сделать схему понятной для других разработчиков.

5. Включение всех исключений и ветвлений. Не забудьте учесть все возможные варианты выполнения программы, включая ошибки или особые условия. Внесите все возможные условия и ветвления в блок-схему, чтобы она точно отражала логику кода.

6. Проверка блок-схемы на правильность. Пройдитесь по шагам программы, используя созданную схему, чтобы убедиться, что схема отражает все ключевые моменты. Это поможет обнаружить недочеты или ошибки в логике.

Таким образом, создание блок-схемы на основе кода требует внимательности, логического подхода и способности абстрагировать детали. Каждый шаг должен быть продуман, чтобы схема стала понятным и точным представлением алгоритма программы.

Вопрос-ответ:

Что такое блок-схема и зачем она нужна при написании кода на Python?

Блок-схема — это графическое представление алгоритма с помощью различных геометрических фигур. Она помогает наглядно представить структуру программы, сделать логику кода более понятной и облегчить процесс разработки. Например, при написании программы на Python блок-схема может помочь лучше понять, какие действия и в каком порядке должны выполняться, а также выявить возможные ошибки на этапе проектирования.

Какие элементы должны присутствовать на блок-схеме для Python-программы?

На блок-схеме для Python программы обычно используются следующие элементы: прямоугольники для представления процессов (например, вычислений или выполнения действий), параллелограммы для ввода и вывода данных, ромбы для условий и решений (ветвлений), а также стрелки для указания последовательности шагов. Эти элементы помогают наглядно представить логику программы.

Как правильно создать блок-схему для программы на Python, если у меня уже есть код?

Для создания блок-схемы из существующего кода можно следовать нескольким шагам. Во-первых, нужно выделить основные блоки программы — ввод, обработка данных и вывод. Затем на основе логики кода, например, циклов, условий и функций, можно построить элементы схемы: ромбы для условий, прямоугольники для операций и так далее. Важно соблюдать последовательность выполнения действий, как это указано в коде, и отображать её с помощью стрелок. Лучше всего начать с общего представления алгоритма и постепенно детализировать его.

Могу ли я использовать инструменты для автоматической генерации блок-схем из кода на Python?

Да, существуют специальные инструменты, которые могут автоматически генерировать блок-схемы из кода. Одним из таких инструментов является PyFlow или другие визуализаторы, которые анализируют Python код и на основе его структуры создают блок-схему. Однако стоит помнить, что автоматические инструменты могут не всегда точно передать логику, особенно в сложных случаях, поэтому рекомендуется дополнительно проверять полученную схему вручную.

Какие типичные ошибки могут возникать при создании блок-схемы из кода на Python?

Одной из распространенных ошибок является неправильное отображение логики ветвлений или циклов. Например, иногда сложные условия или вложенные циклы изображаются слишком просто, что приводит к неправильному пониманию алгоритма. Также может возникнуть проблема с избыточными или недостающими стрелками, которые нарушают последовательность действий. Поэтому важно тщательно проверять блок-схему на соответствие коду, чтобы все шаги были отображены правильно.
