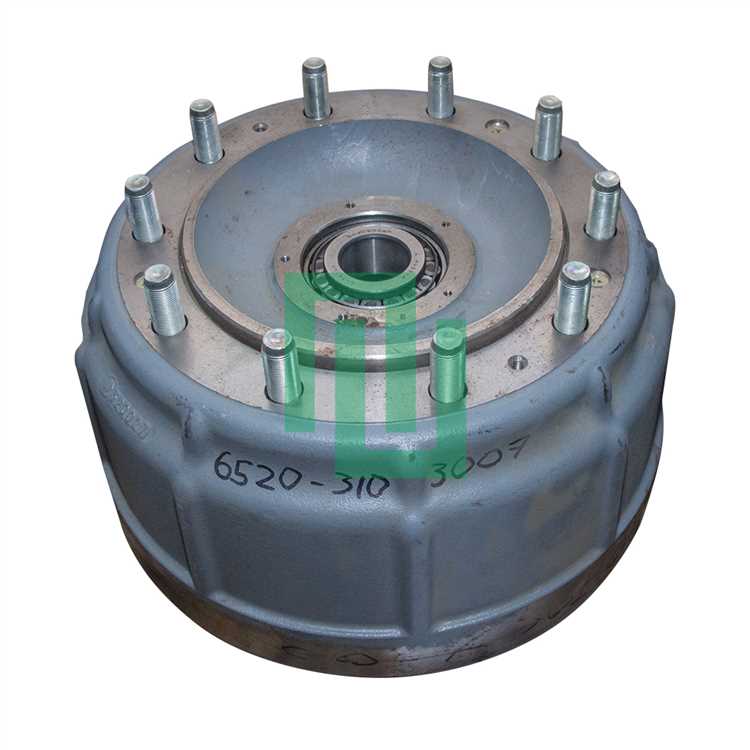

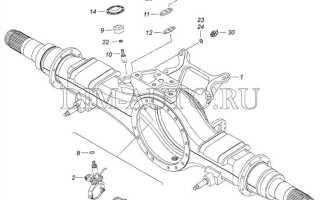

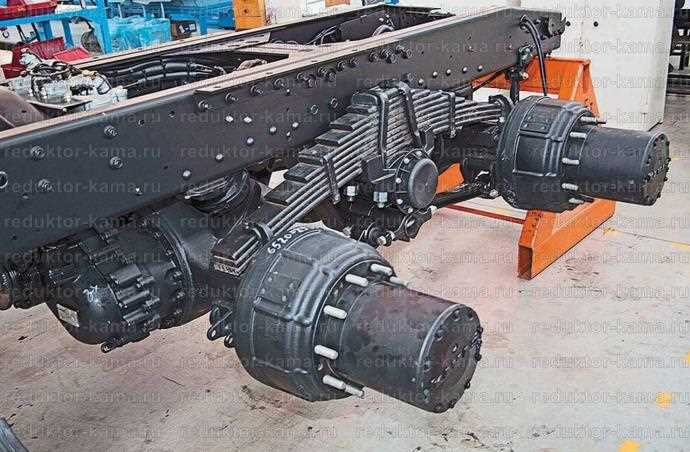

Ступица переднего и заднего мостов грузовика КамАЗ 6520 с тормозными механизмами Мадара представляет собой узел, испытывающий высокие нагрузки при эксплуатации. Правильная сборка ступицы влияет на ресурс подшипников, герметичность, работу тормозной системы и безопасность движения. Нарушение технологии установки может привести к ускоренному износу и дорогостоящему ремонту.
Перед началом сборки необходимо тщательно очистить все детали от загрязнений и остатков старой смазки. Особое внимание следует уделить посадочным местам подшипников, контактным поверхностям сальника и ступице. Использование старых или повреждённых элементов категорически недопустимо – только оригинальные или рекомендованные производителем детали обеспечат надёжную работу узла.
В сборку входят наружный и внутренний конические роликоподшипники, ступица, тормозной барабан, уплотнительные элементы (сальник, кольцо, прокладка), дистанционные шайбы и крепёж. Подшипники перед установкой необходимо наполнить высокотемпературной пластичной смазкой типа Литол-24 или аналогичной, соответствующей ГОСТ 21150-87. Важно не перепутать местами внутренний и наружный подшипники – они отличаются размерами и посадкой.
Ключевой момент – регулировка подшипникового зазора. Он достигается затяжкой гайки ступицы с последующим ослаблением до момента свободного вращения без люфта. Нельзя допускать как чрезмерного зажима, так и свободного хода, иначе возникнут перегрев и разрушение обойм. После регулировки фиксирующая шайба и корончатая гайка закрепляются шплинтом.
Подготовка ступицы и проверка посадочных поверхностей
Перед сборкой ступицы КамАЗ 6520 важно тщательно подготовить все компоненты. Начните с очистки ступицы от загрязнений, пыли и старого смазочного материала. Для этого используйте щетку с жестким ворсом и растворитель. Обратите внимание на состояние посадочных мест для подшипников и уплотнительных колец.
После очистки ступицу необходимо осмотреть на предмет механических повреждений. Проверьте наличие трещин, вмятин или других деформаций, которые могут повлиять на работу ступицы. Если обнаружены дефекты, деталь подлежит замене.
Следующий этап – проверка посадочных поверхностей. Используйте микрометр или штангенциркуль для измерения диаметра посадочного места под подшипник. Допустимое отклонение от нормы не должно превышать 0,05 мм. Если отклонения превышают эти значения, ступицу необходимо отреставрировать или заменить.
Посадочное место под сальник должно быть гладким, без задиров и коррозии. При наличии видимых повреждений используйте шлифовальный камень для устранения неровностей. После этого обработанную поверхность промойте и высушите.
Проверку посадочных поверхностей следует завершить проверкой ровности. Для этого используйте штангенциркуль с глубиномером для измерения глубины и симметричности посадочных мест. Неровности, превышающие 0,1 мм, могут привести к быстрому износу подшипников и ухудшению работы ступицы.
Перед установкой новых подшипников и сальников на подготовленную ступицу, проверьте их на предмет соответствия размерам и качеству. Поврежденные или изношенные компоненты обязательно замените.
Установка внутреннего подшипника и нанесение смазки
Перед установкой внутреннего подшипника необходимо тщательно очистить рабочие поверхности ступицы и оси от грязи и остатков старой смазки. Это важно для предотвращения загрязнения подшипника и обеспечения его долговечности.
Для установки подшипника используйте подходящий инструмент, например, пресс или специальный установочный комплект, чтобы обеспечить равномерное распределение нагрузки при запрессовке. Важно не повредить корпус подшипника и не создать перекос при его установке. Подшипник должен быть установлен в корпус ступицы до упора, с точным соблюдением посадочных размеров.
После установки подшипника на его внешнюю поверхность наносится слой качественной смазки, которая будет обеспечивать надежную работу узла. Рекомендуется использовать смазку, соответствующую условиям эксплуатации автомобиля КамАЗ 6520, обычно это литиевая или кальциевая смазка, устойчивая к высоким температурам и нагрузкам.
Смазку необходимо наносить равномерно, распределяя ее по всей окружности подшипника. Излишки смазки могут привести к перегреву, а недостаток – к быстрому износу подшипника. Оптимальное количество смазки – достаточное для покрытия всех рабочих поверхностей подшипника, но не больше. Особое внимание стоит уделить области контакта подшипника с корпусом ступицы, где смазка должна обеспечивать минимальное трение и предотвратить коррозию.
После нанесения смазки можно устанавливать наружный подшипник и продолжать сборку ступицы, проверяя наличие люфта и легкость вращения элементов.
Монтаж манжеты и уплотнительных элементов
Перед началом монтажа необходимо убедиться в чистоте всех компонентов. Все детали должны быть осмотрены на наличие повреждений. Манжеты и уплотнительные элементы должны быть новыми, не поврежденными и подходить по размерам.
- Проверьте манжету на отсутствие трещин и изъянов. Она должна быть идеально круглой, без деформаций и износа.
- Убедитесь, что рабочие поверхности ступицы и вала, с которыми будет контактировать манжета, чистые и не имеют повреждений.
Для монтажа манжеты используйте специальные инструменты, которые не повредят ее при установке.
- Нанесите тонкий слой смазки на уплотнительную кромку манжеты и внутреннюю поверхность ступицы, чтобы обеспечить легкость установки.
- Аккуратно вставьте манжету в посадочное место на ступице. Убедитесь, что она лежит ровно и не перекошена.
- Используйте оправку или специальный инструмент, чтобы манжета вошла в посадочное место до упора. Избегайте прямого воздействия молотком на манжету, так как это может привести к ее повреждению.
- После установки манжеты проверьте, чтобы она не была перекошена и не имела зазоров между уплотняемыми поверхностями.
После установки манжеты можно переходить к монтажу остальных уплотнительных элементов, таких как сальники и кольца.
- Установите сальник в его посадочное место, проверяя его ориентацию по направлению к потоку жидкости или смазки.
- При установке уплотнительных колец убедитесь, что они находятся в хорошем состоянии и правильно сажаются в канавки.
Не забудьте после установки всех уплотнительных элементов провести проверку на герметичность узла. Для этого можно прокачать ступицу на низкой скорости и проверить, нет ли утечек. Также рекомендуется провести тест на вращение, чтобы убедиться в правильности монтажа и отсутствии излишнего трения.
Завершив монтаж манжеты и уплотнительных элементов, тщательно протяните все крепежные элементы и выполните финальную проверку сборки. Важно, чтобы все уплотнения были установлены без повреждений, иначе это может привести к снижению срока службы узлов и выходу из строя системы.

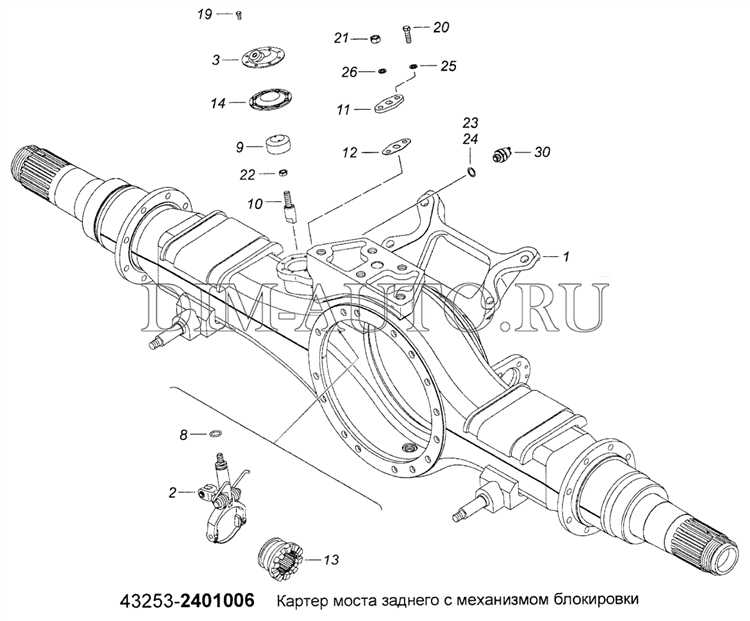

Установка ступицы на поворотный кулак
Перед установкой ступицы на поворотный кулак убедитесь, что все необходимые детали очищены от загрязнений, ржавчины и посторонних частиц. Подготовьте инструмент: ключи, молоток, съемники и смазочные материалы.
1. Установите поворотный кулак на подходящую поверхность для работы. Лучше всего использовать специальную подставку или стенд для удобства и безопасности.
2. Проверьте состояние подшипников ступицы. Если они изношены, замените их перед установкой. Смазка подшипников должна быть свежей, используйте рекомендованное масло или смазку, указанную в техническом паспорте.
3. Установите ступицу на кулак, убедившись, что посадочные места на обоих элементах совпадают. Важно, чтобы ступица была правильно ориентирована относительно кулака: отверстие для штифта должно быть направлено в нужную сторону для последующей фиксации.
4. Аккуратно нажмите ступицу на кулак, чтобы она зашла в посадочное место. Не используйте излишнюю силу, чтобы не повредить элементы. В случае трудностей используйте молоток с резиновым наконечником, при этом избегайте попадания ударов непосредственно по ступице.
5. После установки ступицы на кулак, проверьте свободный ход подшипников. Они не должны люфтить или издавать посторонние звуки. Если выявлены проблемы, повторите установку, убедившись в правильности всех действий.
6. Закрепите ступицу на кулаке с помощью болтов или шпилек, применяя момент затяжки, указанный в технической документации. Не забывайте использовать фиксатор резьбы для предотвращения ослабления креплений в процессе эксплуатации.
7. После закрепления ступицы проведите проверку на предмет стабильности установки. Поворотный кулак с установленной ступицей должен двигаться плавно и без заеданий.
8. Завершающим этапом является проверка всех соединений и компонентов на наличие люфта и правильность работы перед сборкой остальной части подвески и тормозной системы.
Регулировка преднатяга подшипников
Для регулировки преднатяга необходимо соблюдать следующие шаги:
1. После сборки ступицы и установки подшипников на ось, затяните гайку подшипника до нужного уровня с помощью динамометрического ключа. Стандартное значение для КамАЗ 6520 составляет 50-70 Н·м. Это значение варьируется в зависимости от типа подшипника, поэтому всегда проверяйте спецификации в документации.
2. После первоначальной затяжки вращайте ступицу вручную, чтобы равномерно распределить смазку внутри подшипников. Это поможет избежать локальных перегревов в процессе эксплуатации.
3. Открутите гайку на 1/4 — 1/2 оборота, чтобы установить правильный преднатяг. Это значение не должно быть слишком большим, иначе увеличится нагрузка на подшипники, или слишком малым, что вызовет люфт.
4. После установки преднатяга, проверьте степень вращения ступицы. Она должна вращаться без заеданий, с минимальным сопротивлением. Важно, чтобы подшипники не имели излишнего люфта, но и не были чрезмерно затянуты.
5. Для окончательной фиксации подшипников и предотвращения их ослабления используйте контргайку. Затягивайте ее с усилием 150-170 Н·м, чтобы зафиксировать регулировку на длительный срок.
6. Проверьте ступицу на отсутствие люфта. Для этого поднимите колесо и аккуратно покачайте его вручную. Люфт не должен превышать 0,2 мм.
7. В процессе эксплуатации периодически проверяйте состояние подшипников. Если ступица начинает издавать шумы или появляется люфт, возможно, потребуется повторная регулировка или замена подшипников.
Правильная регулировка преднатяга подшипников обеспечит их стабильную работу и предотвратит излишний износ, что существенно увеличит срок службы узлов КамАЗ 6520 Мадара.
Фиксация ступицы гайками и установка шплинта
После того как ступица установлена на ось, необходимо зафиксировать её гайками. Для этого используются гайки с высокой прочностью, соответствующие стандарту М12 для КамАЗ 6520. Перед установкой гайки тщательно очищаются от грязи и смазываются специальной смазкой для предотвращения коррозии и облегчения дальнейшего демонтажа.
Гайки устанавливаются поочередно на каждый болт ступицы. Важно соблюдать момент затяжки: он должен составлять 330-350 Нм. Для точности используйте динамометрический ключ. Затягивать гайки нужно крест-накрест, чтобы равномерно распределить усилие и избежать перекоса ступицы.
После того как все гайки затянуты, приступают к установке шплинта. Шплинт используется для предотвращения откручивания гаек. Он вставляется в специальное отверстие на гайке и болте. Шплинт обязательно должен быть изготавливаем из качественного материала с коррозионной стойкостью.
Шплинт вставляется в отверстие и загибается в два противоположных направления, обеспечивая надежную фиксацию. При этом важно, чтобы концы шплинта не торчали и не мешали вращению колеса. После установки шплинта убедитесь, что все элементы фиксированы должным образом, и нет риска их ослабления при эксплуатации.

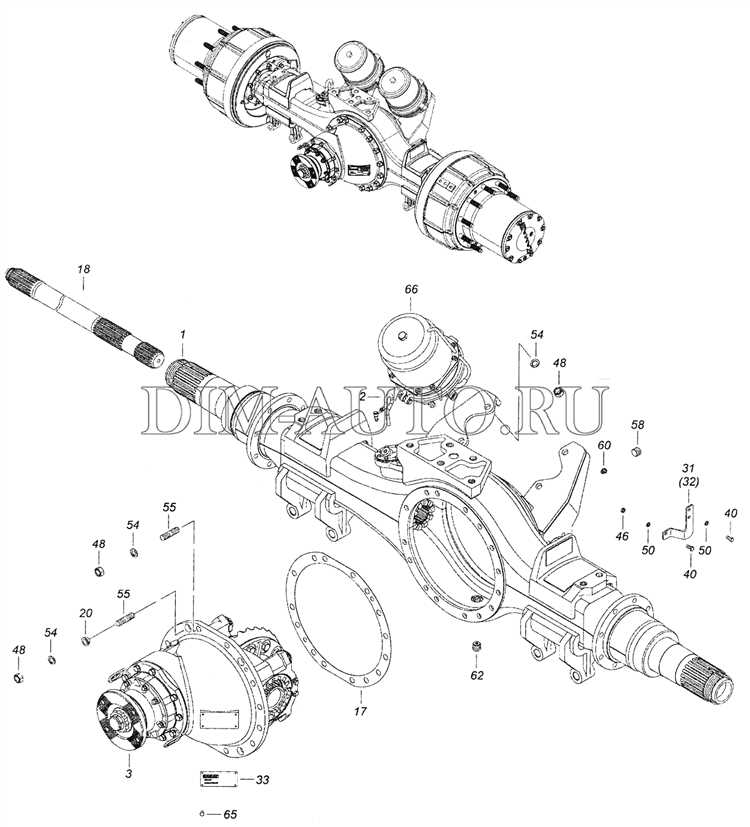

Монтаж тормозного диска и проверка соосности
При монтаже тормозного диска на ступицу КамАЗ 6520 Мадара необходимо соблюдать точность и аккуратность. Неправильная установка может привести к перегреву тормозной системы, повышенному износу колодок и снижению эффективности торможения.
Для установки тормозного диска выполните следующие шаги:
- Очистите рабочие поверхности ступицы и тормозного диска от грязи и старой смазки. Используйте очиститель, рекомендованный производителем тормозных систем.
- Проверьте состояние тормозного диска. Он не должен иметь трещин, глубоких царапин и деформаций. Поверхность диска должна быть ровной, без видимых повреждений.
- Установите тормозной диск на ступицу, внимательно следя за совпадением монтажных отверстий с отверстиями на ступице.
- Закрепите диск с помощью болтов, строго соблюдая рекомендуемую последовательность затяжки. Для этого используйте крестовую схему, что позволит равномерно распределить усилие.
После монтажа необходимо проверить соосность тормозного диска с осью колеса. Это можно сделать следующим образом:
- Используйте индикатор часового типа для измерения отклонений в оси вращения тормозного диска. Отклонение не должно превышать 0,1 мм.
- Проверьте зазор между диском и суппортом. Зазор должен быть одинаковым по всей окружности.
- Если отклонения превышают допустимые значения, необходимо демонтировать диск и произвести регулировку положения ступицы или диска.
Правильная установка и проверка соосности тормозного диска является залогом долгосрочной и эффективной работы тормозной системы.
Контрольный осмотр и проверка на люфты
При сборке ступицы КамАЗ 6520 важно выполнить тщательную проверку на наличие люфтов, чтобы обеспечить правильную работу колесных узлов и предотвратить преждевременный износ деталей. Для этого необходим последовательный осмотр и измерение ключевых частей ступицы.
Первоначально проверяется состояние подшипников. Для этого ступицу следует снять и осмотреть на наличие износа внешних и внутренних кольцевых элементов. Подшипники не должны иметь трещин, изношенных участков или следов коррозии. Также важно убедиться в отсутствии шума при вращении подшипника вручную.
Далее необходимо проверить люфты на ступице. Для этого ступицу необходимо установить на ось и, не затягивая её полностью, вручную прокрутить. Люфт можно определить, попытавшись осевым усилием покачать ступицу. Если заметен хотя бы малый люфт в подшипниках или других соединениях, подшипник нуждается в замене.
Кроме того, проверяется осевой люфт на соединении ступицы и вала. Прокачав ступицу вручную, проверьте наличие продольных колебаний на валы. Максимально допустимый люфт по оси не должен превышать 0,5 мм. При превышении этого значения необходимо произвести регулировку или замену соответствующих элементов.
Для более точной проверки можно использовать микрометр или штангенциркуль, чтобы измерить зазор между ступицей и валом. Любые отклонения от нормы говорят о необходимости устранения люфта, чтобы избежать проблем с ходовой частью автомобиля.
Также важно проверить герметичность. Используйте специальную жидкость для выявления утечек или проверьте герметичность прокладок и уплотнителей ступицы, так как потеря герметичности может привести к повреждению подшипников и вала.
После выполнения всех проверок обязательно проводите сборку и фиксацию ступицы с необходимым моментом затяжки. Для каждого компонента используется рекомендуемый производителем момент затяжки, который необходимо соблюдать, чтобы избежать излишнего давления на подшипники или других элементов.
Вопрос-ответ:
Какие инструменты понадобятся для сборки ступицы КамАЗ 6520 Мадара?
Для сборки ступицы КамАЗ 6520 Мадара вам понадобятся следующие инструменты: съемник ступицы, ключи для откручивания болтов и гаек, молоток, домкрат, а также набор отверток и гаечных ключей для работы с мелкими элементами. Также важно подготовить подходящий инструмент для установки подшипников, например, оправки или пресс.
Как правильно установить подшипники в ступицу КамАЗ 6520 Мадара?
Для правильной установки подшипников в ступицу КамАЗ 6520 Мадара важно следить за несколькими моментами. Подшипники необходимо аккуратно запрессовать в корпус ступицы, используя оправки, подходящие по размеру. При этом следует избегать чрезмерных ударов, чтобы не повредить детали. После установки подшипников проверьте их на свободный ход и отсутствие люфта, чтобы обеспечить надежную работу ступицы в дальнейшем.
Какие этапы включает сборка ступицы КамАЗ 6520 Мадара?
Сборка ступицы КамАЗ 6520 Мадара начинается с демонтажа старой ступицы и снятия поврежденных деталей. После этого приступают к очистке корпуса ступицы от грязи и старой смазки. На следующем этапе устанавливаются новые подшипники, которые запрессовываются в соответствующие места. Затем крепятся тормозные диски, устанавливается тормозной механизм и проверяются все соединения на прочность. Завершается сборка установкой ступицы на ось и закреплением ее с помощью соответствующих болтов и гаек.
Какую смазку нужно использовать при сборке ступицы КамАЗ 6520 Мадара?
При сборке ступицы КамАЗ 6520 Мадара рекомендуется использовать смазку, специально предназначенную для подшипников и автомобильных ступиц. Она должна обладать высокой стойкостью к нагрузкам и температурным колебаниям. Важно, чтобы смазка хорошо защищала от коррозии и обеспечивала долговечность подшипников. Обычная литиевая смазка или специальная смазка для автомобильных узлов подойдет для этих целей.
Как правильно проверить собранную ступицу КамАЗ 6520 Мадара на исправность?
После сборки ступицы КамАЗ 6520 Мадара необходимо провести несколько проверок. Сначала проверьте, чтобы все детали были правильно закреплены, без зазоров и люфта. Затем, вручную вращайте ступицу, чтобы проверить, нет ли посторонних шумов, скрежета или чрезмерного сопротивления. Если ступица крутится плавно и без заеданий, можно считать ее исправной. Также рекомендуется проверить подшипники на отсутствие люфта, для этого можно покачать ступицу руками и наблюдать за ее движением.
