Люфт в рулевом управлении КамАЗа – это не просто неприятная особенность, а реальная угроза безопасности на дороге. Даже незначительное отклонение рулевого колеса от прямолинейного движения может свидетельствовать о критическом износе компонентов рулевого механизма. Основные причины люфта – разбитые пальцы рулевых тяг, изношенные втулки маятникового рычага, ослабление гайки сошки на рулевом редукторе или потеря регулировки самого редуктора.

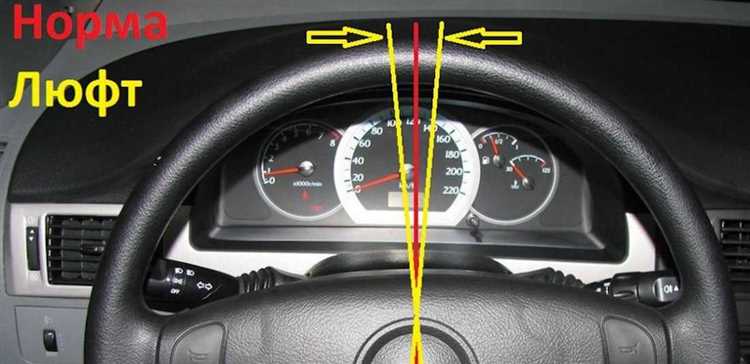

На практике наиболее часто выявляется люфт, превышающий допустимые 10° на рулевом колесе, что при проверке по ГОСТу уже считается неисправностью. Для точного диагноза необходимо последовательно проверять состояние всех элементов: от рулевого колеса до поворотных кулаков. Начинать следует с визуального осмотра и измерения свободного хода рулевого колеса, затем – проверка соединений на предмет люфта с помощью монтировки или индикатора часового типа.
Особое внимание следует уделить рулевому редуктору. При износе червячной пары и вала сошки необходимо либо провести регулировку зазора регулировочным винтом, либо заменить изношенные детали. Допускается зазор не более 0,15 мм в зацеплении. Все резьбовые соединения должны быть протянуты с моментом, соответствующим требованиям технической документации КамАЗа. Пренебрежение моментом затяжки, особенно на рулевых тягах и маятниковом рычаге, может привести к самопроизвольному раскручиванию узлов.
Люфт может быть также следствием разбитых втулок шкворней или износа подшипников передней оси. В этом случае регулировка рулевого механизма не даст эффекта без комплексной ревизии передней подвески. Только последовательный подход с измерениями, проверкой зазоров и заменой неисправных деталей гарантирует устранение проблемы и восстановление точности управления.
Проверка и регулировка рулевого редуктора КамАЗа
Перед регулировкой необходимо исключить люфты в рулевых тягах, маятниковом рычаге и промежуточном валу. Рулевой редуктор проверяют при заглушенном двигателе, вывешенных передних колесах и зафиксированном рулевом колесе в нейтральном положении.
Поверните входной вал редуктора влево и вправо до начала перемещения сошки. Измерьте угловой зазор. Допустимое значение – не более 15°. Превышение указывает на износ червяка, сектора или подшипников.
Для устранения люфта снимите заглушку регулировочного болта на корпусе редуктора. Ослабьте контргайку и медленно поворачивайте болт по часовой стрелке, добиваясь минимального зазора без заедания. После регулировки затяните контргайку моментом 45–60 Н·м.
Проверьте усилие поворота рулевого колеса в пределах ±12° от нейтрального положения. Оно должно составлять 25–35 Н при скорости вращения 1 об/с. Повышенное усилие свидетельствует о чрезмерной затяжке или дефектах механизма.
После регулировки проверьте отсутствие закусываний и свободный ход в полном диапазоне поворота. При наличии заеданий редуктор требуется заменить или отремонтировать.
Диагностика износа рулевых тяг и наконечников
Проверка состояния рулевых тяг и наконечников на КамАЗе начинается с оценки люфта в сочленениях. При вывернутых до упора колесах необходимо зафиксировать одно из рулевых колес и раскачать рулевую тягу вручную. При обнаружении продольного или поперечного хода наконечника более 1 мм, деталь подлежит замене.
Следует обратить внимание на пыльники: наличие трещин, потертостей и утечек смазки указывает на ускоренный износ шарового шарнира. При демонтаже наконечника проверьте плотность посадки шарового пальца – люфт в корпусе даже при нормальной резьбе говорит о выработке посадочного места.
Допустимый свободный ход рулевой тяги не должен превышать 0,5 мм. Проверка производится с использованием щупа или индикатора часового типа. Измерение проводится при зафиксированных колесах и полностью разгруженной подвеске.
Неисправные тяги могут вызывать не только люфт, но и увод автомобиля с траектории. Это особенно заметно на неровной дороге при переменном ускорении. При таких симптомах необходимо осмотреть все соединения: даже незначительная деформация трубы тяги или сдвиг в креплении может указывать на внутренние повреждения.
Резьбовые соединения тяг должны быть затянуты с моментом, соответствующим технической документации. Недостаточная затяжка приводит к разрушению резьбы и ускоренному износу шарниров.
Настройка подшипников передней ступицы для снижения люфта
Люфт в рулевом управлении КамАЗа нередко связан с износом или неправильной регулировкой подшипников передней ступицы. При диагностике необходимо проверить отсутствие продольного и радиального люфта на вывешенном переднем колесе. Допустимый зазор – не более 0,15 мм. Превышение указывает на необходимость настройки.
Сначала демонтируйте колесо и стопорные элементы ступицы. Осмотрите подшипники: наличие выработки, следов перегрева, сколов – причина замены. Смазка должна быть свежей, равномерно распределённой, без загрязнений.
Для регулировки используйте моментный ключ. После предварительной затяжки гайки ступицы до 196 Н·м, проверьте плавность вращения. Затем ослабьте гайку и затяните снова до 29–49 Н·м. После этого зафиксируйте её стопорной шайбой и шплинтом.
Проверка остаточного зазора производится индикатором часового типа. При наличии люфта свыше нормы – повторите регулировку или замените изношенные элементы. Неправильная настройка приводит к перегреву, деформации шкворней и нарушению развала-схождения.
Работы выполняйте только на холодной ступице, после остывания с поездки. Пренебрежение этим требованием приводит к ошибочной оценке зазора и ускоренному износу узла.
Обследование карданного вала рулевого управления
Карданный вал рулевого управления КамАЗа соединяет рулевую колонку с механизмом, передавая крутящий момент при изменении углов. Люфт в этой части системы нередко обусловлен износом крестовин или ослаблением соединений.
Начать следует с проверки люфта вручную. При заглушенном двигателе удерживайте один конец кардана и попытайтесь провернуть другой. Свободный ход более 1–2 мм указывает на износ. Особое внимание – крестовинам: изношенные подшипники создают стук и ощутимый люфт.
Осмотрите фиксацию шлицевого соединения. Ослабление болта крепления приводит к проворачиванию вала при повороте руля. При наличии даже минимального перемещения в соединении необходимо затянуть болт или заменить шпонку, если она повреждена.
Проверьте состояние резиновых демпферов, если они предусмотрены конструкцией. Трещины, деформация или отслоение снижают жесткость и увеличивают люфт. Их следует заменить при первых признаках разрушения.
Необходимо исключить перекосы: неправильная установка кардана приводит к неравномерному износу элементов. При обнаружении следов трения об корпус или посторонних звуков требуется выровнять вал и проверить угол установки рулевого механизма.
После завершения всех проверок – обязательная повторная сборка с моментом затяжки по техдокументации КамАЗа. Повторное возникновение люфта после устранения дефектов требует оценки состояния рулевого механизма в целом.
Выявление и устранение люфта в маятниковом рычаге
Маятниковый рычаг КамАЗа служит передаточным звеном между рулевым механизмом и продольной рулевой тягой. При появлении люфта ухудшается отклик на поворот руля, возрастает износ сопряжённых деталей. Контроль за его состоянием обязателен каждые 10 000 км пробега или при первых признаках нечеткого управления.
Проверка проводится при заглушенном двигателе. Помощник покачивает рулевое колесо в пределах свободного хода, а наблюдающий фиксирует отклонение маятникового рычага. Допустимое перемещение оси пальца – не более 0,3 мм. Если зазор превышен, требуется демонтаж узла.
Причинами люфта чаще всего являются:
- износ втулок корпуса рычага;
- ослабление затяжки пальца на кронштейне рамы;
- повреждение или выработка сферического пальца;
- деформация посадочных поверхностей корпуса.
Устранение начинается со снятия рычага. Необходимо предварительно зафиксировать автомобиль, отсоединить продольную тягу, выкрутить крепёжные болты и аккуратно извлечь рычаг. При наличии износа втулки заменяются на новые, с обязательной последующей запрессовкой. Пятно контакта пальца с втулками проверяется краской – оно должно занимать не менее 70% площади. При нарушении – замена пальца и корпуса в сборе.
После установки узла обратно, затяжку пальца выполняют моментом 120–140 Н·м. Фиксирующую гайку контрят. Проверка отсутствия люфта производится повторно. Завершающим этапом служит регулировка схождения колёс.
Замена изношенных втулок рулевой колонки
Изношенные втулки рулевой колонки – одна из распространенных причин люфта в рулевом управлении КамАЗа. Их замена требует точности и внимательности, чтобы обеспечить нормальную работу системы управления.
Для начала убедитесь, что люфт действительно вызван износом втулок. Признаки этого – нестабильное поведение руля, особенно на неровных дорогах, а также характерный стук в рулевой колонке при поворотах.
Процесс замены изношенных втулок состоит из нескольких шагов:
- Подготовка автомобиля: Поднимите переднюю часть КамАЗа с помощью домкрата, установите подставки для надежности. Снимите колесо для доступа к рулевой колонке.
- Отключение аккумулятора: Перед работой с электрической системой открутите минусовой провод аккумулятора.
- Снятие рулевой колонки: Ослабьте крепежные болты рулевой колонки, затем аккуратно снимите её. Возможно, потребуется удалить панели и обшивки для полного доступа.
- Проверка втулок: Осмотрите втулки на наличие трещин, износа и деформации. Если втулки не фиксируются должным образом, их необходимо заменить.
- Замена втулок: Снимите старые втулки с оси. Перед установкой новых, тщательно очистите место их монтажа от грязи и ржавчины. Установите новые втулки в соответствии с рекомендациями производителя.
- Сборка рулевой колонки: После установки втулок, соберите рулевую колонку, аккуратно зафиксировав её крепежами. Проверьте, чтобы не было люфта и отклонений.
- Проверка работы: Подключите аккумулятор, установите колесо и проверьте работу руля. При повороте руля люфт должен исчезнуть, а управление должно быть стабильным.
Важные рекомендации:
- При замене втулок используйте только оригинальные запчасти или проверенные аналоги.
- Проверьте состояние других компонентов рулевой системы – подшипников, крестовин и т.д. Их износ может повлиять на результат.
- Если замена втулок не решает проблему, возможно, потребуется проверка состояния рулевой рейки и других частей механизма.
Вопрос-ответ:
Что вызывает люфт в рулевом управлении КамАЗа?
Люфт в рулевом управлении КамАЗа может быть вызван несколькими факторами. Основные причины – износ или повреждение рулевого механизма, трапеции, шаровых опор, а также некорректная регулировка рулевых тяг. В некоторых случаях люфт может появиться из-за утраты смазки в подшипниках или износа наконечников рулевых тяг. Важно внимательно проверять все компоненты системы, чтобы точно определить источник проблемы.
Как проверить наличие люфта в рулевом управлении КамАЗа?
Для проверки люфта нужно провести несколько простых шагов. Во-первых, заведите машину и проверьте рулевое колесо на наличие излишнего хода. Затем, при остановленной машине, покачайте рулевое колесо и внимательно слушайте, есть ли какие-либо посторонние звуки или ощутимый люфт. После этого проверяйте состояние рулевых тяг, шаровых опор и других компонентов, чтобы выявить износ или повреждения. Важно провести проверку на ровной поверхности с включенной передачей, чтобы исключить случайное движение колес.
Можно ли устранить люфт в рулевом управлении КамАЗа своими силами?
Если причина люфта не связана с серьезными повреждениями, устранить его можно и самостоятельно, при наличии необходимых инструментов и навыков. В первую очередь, потребуется провести диагностику и выявить, какой из элементов системы рулевого управления поврежден. Замену изношенных или поврежденных частей, таких как рулевые тяги, шаровые опоры или втулки, можно выполнить в гаражных условиях. Однако если люфт вызван неисправностями в рулевом механизме, лучше обратиться в сервисный центр, так как ремонт этих частей требует высокой квалификации и специального оборудования.
Какие детали рулевого управления КамАЗа нужно проверять при устранении люфта?
Для устранения люфта в рулевом управлении КамАЗа важно тщательно проверять следующие детали: рулевые тяги, шаровые опоры, наконечники рулевых тяг, втулки и подшипники. Особенно часто люфт возникает из-за износа наконечников тяг или шаровых опор, так как эти элементы подвергаются постоянным нагрузкам. Также следует обратить внимание на состояние рулевого механизма и трапеции. При осмотре не забудьте проверить уровень смазки в подшипниках и наличие возможных загрязнений, которые могут негативно повлиять на работу системы.
Какие инструменты могут понадобиться для устранения люфта в рулевом управлении КамАЗа?
Для устранения люфта в рулевом управлении КамАЗа потребуется набор базовых инструментов: домкрат и подставки для подъема автомобиля, гаечные ключи и отвертки для снятия и установки деталей, а также специальный съемник для рулевых тяг. В случае замены шаровых опор или других элементов может понадобиться молоток и съемник для шаровых соединений. Если вы решите снять рулевой механизм, потребуется также специальный инструмент для его регулировки. Для точной диагностики проблемы может понадобиться уровень смазки и специальные измерительные приборы для проверки подшипников и других компонентов.
Как обнаружить люфт в рулевом управлении КамАЗа?
Люфт в рулевом управлении КамАЗа можно обнаружить, проверив наличие свободного хода в рулевой колонке или на ступице колес. Для этого необходимо встать перед автомобилем и, при включенном зажигании, проверять повороты руля влево и вправо. Если при повороте руля не происходит сразу перемещения колес, а чувствуется «пустой ход», это может свидетельствовать о наличии люфта. Также стоит проверить, нет ли шумов или стуков при маневрировании, что также может указывать на проблему с рулевым управлением.
