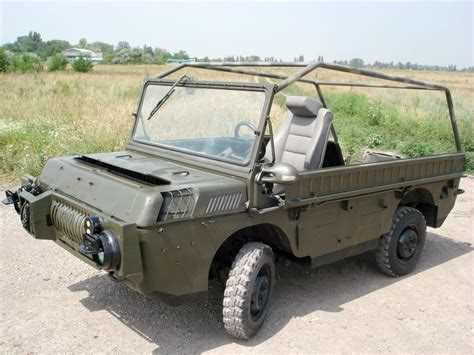

ЛуАЗ 969М с карбюраторным двигателем МеМЗ-969 имеет скромный рабочий объем 1,2 литра и мощность около 40 л.с. При штатной системе питания расход бензина в смешанном цикле достигает 10–12 литров на 100 км. Установка газобаллонного оборудования (ГБО) позволяет снизить стоимость эксплуатации почти вдвое, особенно при использовании пропан-бутана (LPG).
Для модели 969М оптимальной является установка ГБО второго поколения, учитывая простую конструкцию двигателя и отсутствие инжектора. Необходим редуктор-испаритель, рассчитанный на мощность до 60 л.с., мультиклапан с электромагнитным запорным клапаном и механический смеситель, адаптированный под штатный карбюратор К126Г. Также потребуется установка баллона объемом 40–50 литров, который удобно разместить в задней части кузова.
Особое внимание стоит уделить калибровке подачи газа и синхронизации с положением дроссельной заслонки. Неправильная настройка приведет к провалам в тяге и повышенному расходу. Регулировку смеси лучше производить с помощью газоанализатора, добиваясь содержания СО в пределах 0,5–1%.
Безопасность требует обязательной установки термоклапана, электромагнитного клапана с ручным дублированием и корректной прокладки газовых магистралей с учетом вибрационных нагрузок. Все соединения герметизируются с применением фторопластовой ленты, проверяются на утечку мыльным раствором.
Сертификация установленного оборудования и регистрация изменений в ГИБДД обязательны. Нарушение этих требований может повлечь за собой административную ответственность и отказ в страховом возмещении.
Выбор типа газовой системы для двигателя ЗМЗ-969
Для установки ГБО на двигатель ЗМЗ-969 оптимально подходят системы 2-го или 4-го поколения. Карбюраторная конструкция мотора исключает применение инжекторных ГБО 5 и 6 поколения, так как они не совместимы с механической подачей топлива.
Система 2 поколения – наиболее простой и доступный вариант. Подходит для эксплуатации в условиях низкой технической сложности. Смесь формируется механическим дозатором, работающим совместно с карбюратором К-126. Рекомендуется установка редуктора с теплообменником мощностью не менее 70 л.с. с ручной регулировкой подачи газа. Для ЗМЗ-969 с рабочим объёмом 1,2 л и мощностью 37 л.с. этого достаточно при условии точной настройки жиклёров.
Система 4 поколения основана на электронном управлении с форсунками и ЭБУ. Для карбюраторного мотора требуется установка эмуляторов и датчиков положения дроссельной заслонки, температуры охлаждающей жидкости и оборотов двигателя. Главным преимуществом является более точная дозировка топлива и экономичность. Однако установка потребует серьёзной доработки штатной электропроводки и установки индуктивного датчика на трамблёр. Рекомендуется использование комплектов с форсунками с минимальной производительностью, например 12–15 Нл/час, во избежание переобогащения смеси.
При выборе между 2 и 4 поколением следует учитывать условия эксплуатации. Для бездорожья и простых условий подойдёт система 2 поколения, благодаря высокой ремонтопригодности. Если требуется экономия топлива при стабильной езде по трассе – разумнее установить систему 4 поколения, несмотря на большую сложность монтажа.
Необходимые доработки топливной системы ЛуАЗа перед установкой ГБО
Перед установкой газобаллонного оборудования на ЛуАЗ 969М необходимо модернизировать топливную систему для обеспечения безопасной и стабильной работы как бензиновой, так и газовой магистрали. В первую очередь демонтируется штатный топливный насос с механическим приводом, так как при работе на газе он создает лишнее давление в поплавковой камере карбюратора, вызывая перелив. Вместо него устанавливается электробензонасос с отключением через реле, активируемое только при работе двигателя на бензине.
Обязательной является установка обратного клапана на топливопровод, чтобы предотвратить подсос воздуха при переходе между режимами. Рекомендуется заменить штатные резиновые шланги на армированные бензомаслостойкие с маркировкой не ниже ГОСТ 10362-76. Хомуты должны быть червячного типа, с двойной фиксацией на входе и выходе бензобака, чтобы исключить утечки при вибрациях.
Бензобак очищается от отложений и ржавчины. Если бак изнутри имеет очаги коррозии, выполняется обработка ингибитором и покрытие двухкомпонентной защитной эмалью. Устанавливается дополнительный фильтр тонкой очистки топлива перед электробензонасосом, чтобы избежать попадания загрязнений в систему подачи при переключении на бензин.
Карбюратор дорабатывается установкой электромагнитного клапана отсечки подачи бензина при работе на газе. Это предотвращает попадание бензина в камеру сгорания в газовом режиме, исключая переобогащение смеси. Регулировка поплавкового механизма выполняется заново с учетом повышенного давления от электробензонасоса.
Расположение баллона и его крепление в кузове автомобиля
Оптимальное место для установки газового баллона в ЛуАЗ 969М – задняя часть кузова за спинками сидений. Пространство в этой зоне позволяет разместить цилиндрический баллон объемом до 50 литров без вмешательства в конструкцию пола или каркаса. Важно, чтобы баллон не мешал складыванию сидений и обеспечивал свободный доступ к запорной арматуре.
Крепление баллона производится на усиленное основание, приваренное к полу кузова. Используются два хомута из стальной полосы толщиной не менее 3 мм с резиновыми прокладками, предотвращающими повреждение корпуса баллона при вибрациях. Хомуты фиксируются болтами М10 с самоконтрящимися гайками и широкими шайбами. Установка проводится через усилительные втулки, чтобы исключить деформацию пола при затяжке.
Для предотвращения коррозии в местах контакта креплений с кузовом применяется антикоррозионная обработка, а все резьбовые соединения дополнительно защищаются от влаги и пыли. Баллон размещается с учетом возможности беспрепятственного демонтажа и обслуживания. Расстояние до боковых стенок и потолка кузова должно быть не менее 5 см для обеспечения теплообмена и исключения перегрева в жаркую погоду.
Монтаж редуктора-испарителя и подводка газовых магистралей

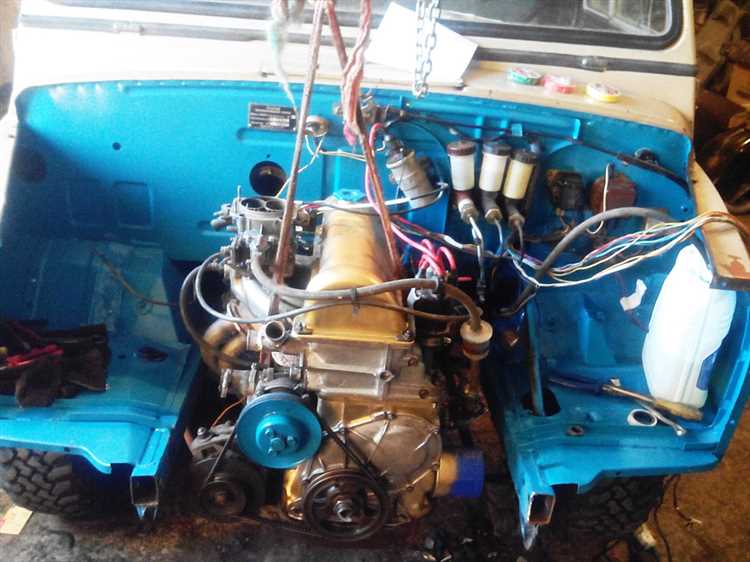

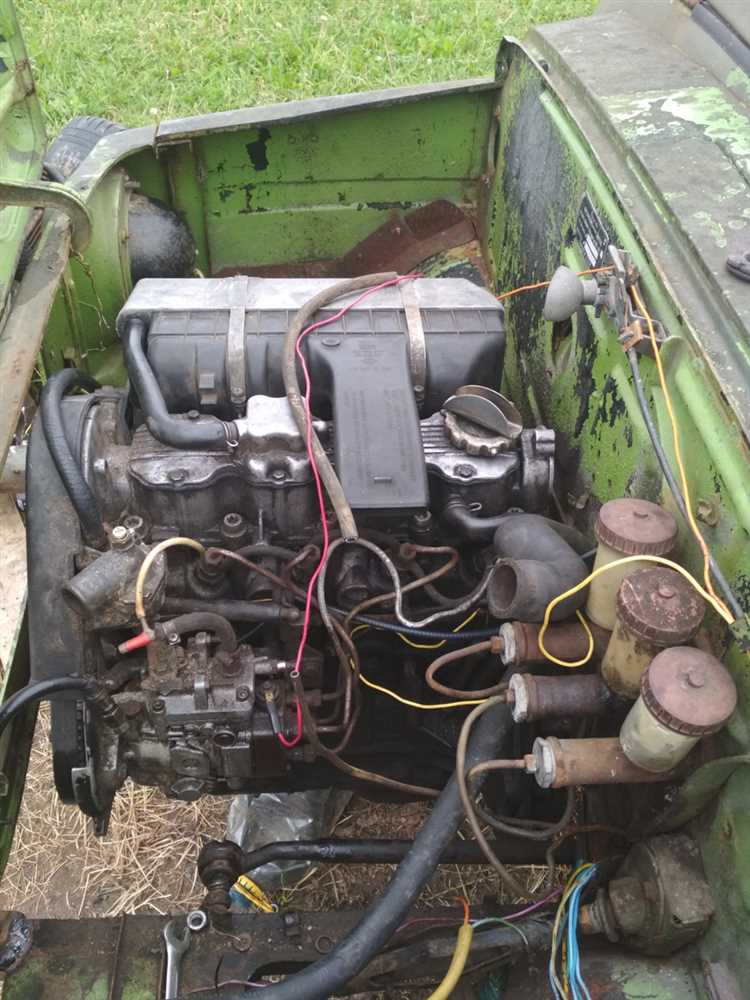

Редуктор-испаритель на ЛуАЗ 969М устанавливается на прочное основание в моторном отсеке, максимально удалённое от источников тепла, но с доступом к системе охлаждения двигателя. Наиболее подходящим местом считается левая часть моторного щита, ближе к радиатору отопителя. Крепление производится через штатные отверстия или усиленные кронштейны, исключающие вибрации. Допустимое расстояние до карбюратора – не более 70 см.
Перед подключением редуктора необходимо врезать тройник в малый круг системы охлаждения, обеспечив непрерывную циркуляцию охлаждающей жидкости через корпус редуктора. Диаметр патрубков должен соответствовать 16 мм, хомуты использовать только винтовые, с минимальным усилием 4 Нм для герметичности.
Газовая магистраль высокого давления от баллона прокладывается вдоль правого лонжерона рамы, вне зоны выхлопной системы. Трубка используется медная, диаметром 6 мм, с обязательной защитной гофрой. Крепление осуществляется каждые 40 см с помощью пластиковых хомутов и резиновых проставок.
На входе в редуктор устанавливается электромагнитный клапан с фильтром. После него трубка высокого давления подсоединяется к редуктору через резьбовой фитинг с использованием ленты ФУМ. Выход низкого давления соединяется с дозатором через термостойкий шланг диаметром 12 мм, длина не должна превышать 1 метра. Обязателен монтаж обратного клапана ближе к редуктору для предотвращения возврата газа.
Контроль герметичности всех соединений проводится после установки, с использованием мыльного раствора при открытом баллоне. При утечке запрещается запуск двигателя до устранения неисправности. Дополнительная проверка проводится после прогрева двигателя при рабочих температурах.
Установка переключателя топлива в салоне и подключение электрики

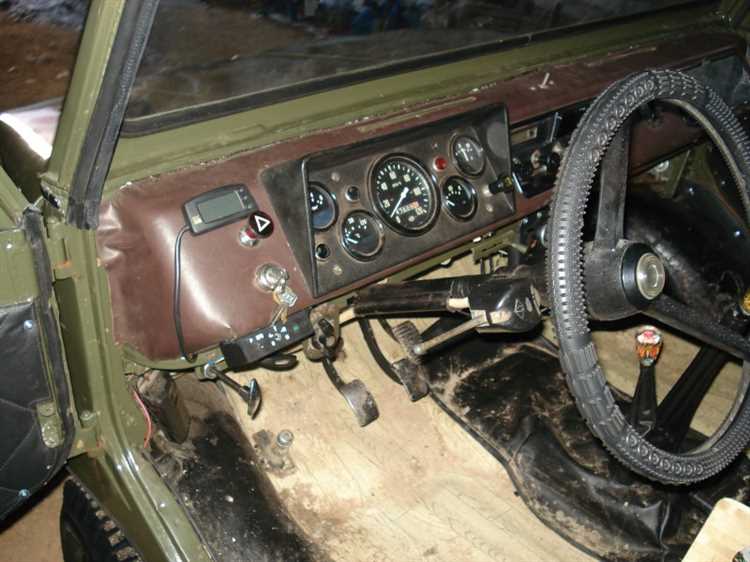

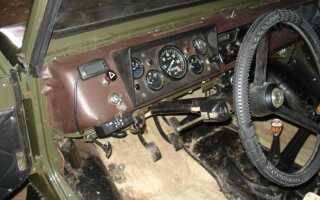

Для корректной работы газобаллонного оборудования на ЛуАЗ 969М требуется установка переключателя видов топлива – бензин/газ. Оптимальное место размещения – левая часть приборной панели, вблизи штатного блока предохранителей. Это обеспечивает удобный доступ и минимальную длину проводки.
- Используется трёхпозиционный переключатель с функцией управления электроклапанами бензиновой и газовой магистралей, а также подачи питания на редуктор.
- Перед монтажом выключается питание автомобиля и демонтируется минусовая клемма АКБ.
- В панели сверлится отверстие диаметром 20–22 мм для установки переключателя. Фиксация – прижимной гайкой с тыльной стороны.
Для подключения используются многожильные провода сечением 0.75–1.0 мм², устойчивые к вибрации и перепадам температуры. Рекомендуется прокладка кабеля в гофре с креплением к существующим жгутам стяжками.
- Контакт «+12В» подключается через предохранитель (на 5 А) к зажиганию – питание появляется только при включённом ключе.
- Контакты управления бензиновым и газовым электромагнитными клапанами подключаются к соответствующим проводам в моторном отсеке. Обратную связь можно реализовать с помощью контрольной лампы на переключателе.
- Питание редуктора (если предусмотрен электроподогрев) подключается через реле, управляемое переключателем.
- Масса берётся с кузова – тщательно зачищенная точка с болтовым соединением.
После подключения проверяется работа каждого режима. При включении зажигания и выборе режима «газ» – щелчок клапана и загорание соответствующего индикатора. В режиме «бензин» газовый клапан обесточен, бензиновый активен. Нарушения в логике работы могут указывать на ошибку в подключении или неисправность компонентов.
Регулировка подачи газа и настройка холостого хода
Для корректной работы газового оборудования на ЛуАЗ 969М важно правильно настроить подачу газа и холостой ход. Эти параметры влияют на стабильность работы двигателя, экономию топлива и его долговечность.
Первым шагом при регулировке подачи газа является проверка состояния всех соединений и комплектующих системы питания. Убедитесь в отсутствии утечек газа в трубопроводах и соединениях. Если утечки обнаружены, их необходимо устранить до начала настройки.
Настройка подачи газа начинается с проверки клапана подачи на газовый редуктор. Он должен быть закрыт до нужного положения, чтобы избежать переподачи топлива. После этого следует отрегулировать минимальное количество газа, подаваемое в двигатель, с учетом рабочей температуры двигателя. Обычно это значение настраивается с помощью винта регулировки на редукторе, который контролирует поток газа.
Для настройки холостого хода, подключите манометр к системе и проверьте рабочее давление на холостом ходу. Оптимальное давление должно соответствовать рекомендациям производителя. На холостом ходу двигатель должен работать ровно, без рывков и перебоев. Для точной настройки регулировочного винта на карбюраторе или газовом смесителе откручивайте или закручивайте его, пока двигатель не начнет работать стабильно.
После того как основные параметры настроены, проводим окончательную проверку на холостом ходу. Двигатель должен стабильно поддерживать заданные обороты, а в случае их колебания – подкорректировать воздушную смесь и подачу газа до устранения проблемы.
Не забывайте о регулярной проверке системы. Проблемы с подачей газа и холостым ходом могут привести к неэффективной работе двигателя, повышенному расходу топлива и его преждевременному износу.
Проверка герметичности системы и прохождение регистрации в ГАИ
После установки газового оборудования на ЛуАЗ 969М необходимо провести проверку герметичности системы. Это важный этап, который подтверждает безопасность эксплуатации автомобиля с ГБО. Для проверки герметичности используйте мыльную воду или специализированные растворы. Пройдитесь по всем соединениям трубопроводов, редуктору, газовому баллону и клапанам. В случае обнаружения пузырей, необходимо затянуть соединение или заменить поврежденную деталь.
Проверка герметичности должна проводиться в условиях, исключающих возможность воспламенения газа. Рекомендуется проводить тест в специально оборудованном помещении или на улице в месте с хорошей вентиляцией. Повторная проверка системы после нескольких дней эксплуатации также обязательна для обнаружения возможных утечек.
После успешной проверки герметичности системы можно приступать к регистрации автомобиля в ГАИ. Для этого владельцу потребуется предоставить технический паспорт на установленное газовое оборудование, документы о его сертификации и соответствие нормативам. Также потребуется пройти осмотр в специализированной лаборатории, где будет проверено соответствие установки ГБО техническим требованиям и стандартам безопасности.
После осмотра и получения заключения от лаборатории следует подать заявление в ГАИ для внесения изменений в регистрационные документы. Важно, чтобы все элементы газового оборудования были установлены в соответствии с правилами и инструкциями производителя, а также, чтобы в автомобиле не было нарушений, которые могут угрожать безопасности движения.
Вопрос-ответ:
Какие этапы включает в себя установка газового оборудования на ЛуАЗ 969М?
Установка газового оборудования на ЛуАЗ 969М включает несколько ключевых этапов. В первую очередь, необходимо выбрать подходящее оборудование, учитывая технические характеристики автомобиля. Затем выполняется монтаж газового баллона и редуктора, подключение системы подачи газа, а также установка газовых форсунок. Важным моментом является настройка системы для оптимальной работы, что требует точной регулировки всех элементов. После установки газового оборудования проводится проверка на герметичность и функциональность, а также настройка двигательной системы для работы на газе.
Можно ли установить газовое оборудование на ЛуАЗ 969М без больших изменений в конструкции?
Установка газового оборудования на ЛуАЗ 969М, как правило, требует минимальных изменений в конструкции автомобиля. Основные модификации связаны с креплением газового баллона и подключением системы подачи газа. Также могут потребоваться незначительные корректировки в системе охлаждения и выхлопной системе. Главное — соблюдать все технические требования и использовать сертифицированные компоненты, что обеспечит безопасную эксплуатацию автомобиля с газовым оборудованием.
Как влияет установка газового оборудования на ЛуАЗ 969М на его эксплуатационные характеристики?
Установка газового оборудования на ЛуАЗ 969М может привести к улучшению экономичности эксплуатации автомобиля. Газ дешевле бензина, что существенно снижает расходы на топливо. Однако стоит учитывать, что мощность двигателя может немного снизиться из-за различий в энергетической плотности газового топлива по сравнению с бензином. В остальном, при правильной настройке и обслуживании системы, автомобиль сохраняет свою функциональность и может использоваться для тех же целей, что и до установки оборудования.
Какие ошибки чаще всего совершают при установке газового оборудования на ЛуАЗ 969М?
Одна из основных ошибок — неправильный выбор компонентов газовой системы, которые могут не подходить для данного автомобиля. Важно учитывать как технические характеристики двигателя, так и особенности его эксплуатации. Еще одна ошибка — неправильная настройка оборудования, что может привести к плохой экономии топлива и проблемам с работой двигателя. Также стоит избегать установки несертифицированных или низкокачественных деталей, так как это может повлиять на безопасность и долговечность системы.
