Модификация подвески КАМАЗа путем установки воздушной подушки позволяет повысить плавность хода, снизить нагрузку на раму и улучшить устойчивость при перевозке тяжелых и негабаритных грузов. Такой тюнинг особенно актуален для моделей с рессорной подвеской, эксплуатируемых в условиях бездорожья или при частых перегрузках.
Перед началом работ необходимо точно определить тип применяемых пневмобаллонов. Наиболее подходящими считаются подушки с рабочим давлением 6–8 бар и грузоподъемностью не менее 2 тонн на элемент. Оптимальный вариант – использование комплектов от тягачей Scania или Volvo, так как они легко адаптируются к раме КАМАЗа при помощи сварных кронштейнов.
Ключевой этап – правильная разметка и установка крепежных элементов. Кронштейны должны быть изготовлены из стали не ниже марки 09Г2С, толщиной не менее 8 мм. Сварка осуществляется полуавтоматом с обязательной проверкой геометрии перед окончательной фиксацией. Подушки располагаются строго симметрично относительно центра моста, с учетом минимального зазора между элементами подвески и рамой в сжатом состоянии.
Пневмолинии рекомендуется прокладывать через гофрированные пластиковые трубки с температурной стойкостью не ниже 120 °C. Управление системой – через двухконтурный блок с механическим или электронным регулятором давления, установленный в кабине. Для повышения надежности – установка влагомаслоотделителя и предохранительных клапанов на входе в контуры.
Такой подход обеспечивает работоспособность пневмоподвески в условиях российского климата и загруженности, позволяя продлить срок службы основных узлов шасси КАМАЗа и повысить комфорт водителя.
Выбор типа воздушной подушки, совместимой с рамой КАМАЗа
Перед установкой необходимо определить подходящий тип пневмобаллона, исходя из технических параметров рамы КАМАЗа и предполагаемой нагрузки. Неправильный выбор приведёт к деформации рамы или неравномерной работе подвески.
- Для большинства моделей КАМАЗов (4310, 5320, 65115) подходят подушки с диаметром от 260 до 360 мм и высотой от 250 до 420 мм в сжатом/растянутом состоянии.
- Обращать внимание нужно на способ крепления: верхний и нижний фланцы подушки должны совпадать с межбалочными площадками рамы. Распространённый вариант – резьбовое крепление с двумя шпильками под 16 мм.
- Рекомендуемый рабочий диапазон давления – от 2,0 до 8,0 бар. При установке в заднюю подвеску – не менее 6 бар под нагрузкой. Ниже – риск выхода из строя при просадке.
- Пневмобаллоны с встроенным ограничителем хода обеспечивают защиту от пробоя при полной разгрузке моста. Без этой функции необходимо устанавливать внешний ограничитель.
- Материал подушки – армированная резина на основе кордной ткани. Обычная резина (без армирования) быстро теряет герметичность при эксплуатации на бездорожье.
Наиболее универсальные модели – Contitech 4157 N.P., Firestone W01-M58-8597 и аналоги от ПААЗ, если важна совместимость с российскими узлами и доступность запасных частей.
Выбор должен сопровождаться предварительным замером монтажных расстояний между кронштейнами рамы, ходом подвески и положением моста при максимальной загрузке. Несовпадение более чем на 5% по высоте приведёт к неравномерной работе системы и износу.
Необходимые инструменты и материалы для монтажа подушки
Для установки воздушной подушки на КАМАЗ потребуется набор специализированных инструментов и комплект качественных материалов, обеспечивающих надёжную фиксацию и герметичность системы.
| Домкрат гидравлический (грузоподъёмность не менее 12 тонн) |
| Набор ключей и головок (размеры от 10 до 32 мм, предпочтительно с трещоткой) |
| Угловая шлифмашина с отрезным и зачистным кругом |
| Сварочный аппарат инверторного типа (с электродами 3 мм для черных металлов) |
| Пневматический или электрический гайковерт (момент не менее 500 Н·м) |
| Мерная рулетка (не менее 5 м), строительный уровень, угольник |
| Воздушные подушки (рекомендованные модели: Firestone, Contitech, размеры под ось КАМАЗ) |
| Кронштейны крепления (заводские или изготовленные по чертежу под конкретную раму) |
| Металлический профиль (уголок или швеллер 8–10 мм для изготовления опорных элементов) |
| Пневмомагистраль (полиамидная трубка 8 мм, рабочее давление не ниже 10 бар) |
| Фитинги с резьбой под 1/4 и 3/8 дюйма (латунные, с быстросъёмным соединением) |
| Клапан регулировки давления и манометр (диапазон от 0 до 10 бар) |
| Герметик для пневмосистем и антикоррозийная краска |
Перед началом монтажа важно убедиться в совместимости подушек с рамой автомобиля и наличии усиленных кронштейнов, выдерживающих динамические нагрузки при эксплуатации в грузовом режиме.
Подготовка кузова и рамы к установке пневмоэлементов
Перед установкой пневмоподвески необходимо демонтировать штатные рессоры или их часть, если используется комбинированная схема. Оцените состояние рамы: наличие коррозии, трещин или следов деформации недопустимо. При выявлении дефектов – обязательная сварочная реставрация с последующей зачисткой и антикоррозийной обработкой.
Точки крепления пневмобаллонов должны быть размещены строго симметрично по отношению к продольной оси рамы. Разметка выполняется с учётом хода сжатия и отбоя – минимальный зазор между баллоном и кузовом не менее 30 мм в сжатом состоянии. Верхние и нижние кронштейны должны быть приварены или болтовым соединением закреплены на участках рамы с достаточной толщиной металла – не менее 5 мм.
Поверхности контакта с кронштейнами выравниваются, очищаются до металла и обезжириваются. Допускается применение усиливающих накладок из стали 6–8 мм, если монтаж выполняется вне заводских точек крепления. Все сварные швы после остывания проверяются на наличие пор и трещин визуально и керосиновым методом.
Кузов должен быть полностью освобождён от груза. Жёсткое соединение с рамой, если оно имеется, необходимо ослабить или демонтировать. Переход на подушки предполагает свободное перемещение кузова в пределах хода подвески – для этого используют шарнирные или скользящие крепления задней части платформы.
Завершающий этап – прокладка кабелей и магистралей управления. Воздушные шланги прокладываются вдоль рамы в защитной гофре, избегая острых кромок и подвижных узлов. В местах прохождения через перегородки используются резиновые втулки. Все соединения фиксируются хомутами с шагом не более 300 мм.
Схема подключения воздушной подушки к существующей подвеске
Перед началом монтажа воздушной подушки необходимо определить точку установки в зоне рессорного пакета задней оси. Подушка должна располагаться строго вертикально относительно моста, с максимальной площадью опоры на раму и мост, исключая перекосы при ходе подвески.
Крепление подушки осуществляется к раме через индивидуальный кронштейн, изготовленный из стали толщиной не менее 6 мм. Кронштейн фиксируется болтовым соединением класса прочности не ниже 8.8. Нижняя часть подушки крепится к дополнительному усиленному кронштейну на балке моста, при этом важно сохранить доступ к штуцеру подачи воздуха.

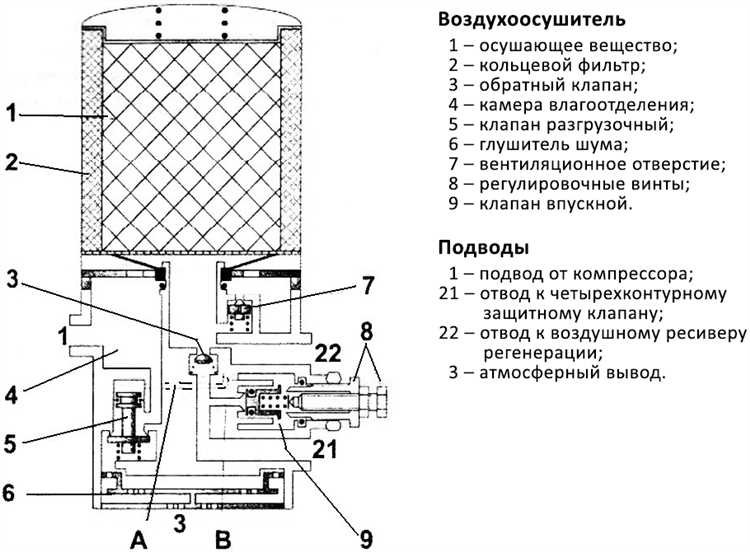

Пневмомагистраль прокладывается от компрессора или ресивера, оснащённого влагомаслоотделителем, до воздушной подушки через тройник с краном регулировки давления. Диаметр шланга – не менее 8 мм, материал – термостойкий полиуретан с рабочим давлением до 10 атмосфер. В местах изгибов монтируются пружинные протекторы, предотвращающие перегибы и перетирание шланга.
Манометр устанавливается в кабине, врезкой в магистраль после тройника. Давление контролируется в диапазоне 2–6 атмосфер в зависимости от нагрузки. Обратный клапан монтируется перед входом в подушку, исключая сброс давления при простое.
Перед окончательной сборкой проверяется герметичность соединений методом опрессовки – подача давления 6 атмосфер с выдержкой 15 минут без падения уровня. После установки производится тест-драйв с полной и частичной загрузкой для корректировки давления и исключения перекосов подвески.

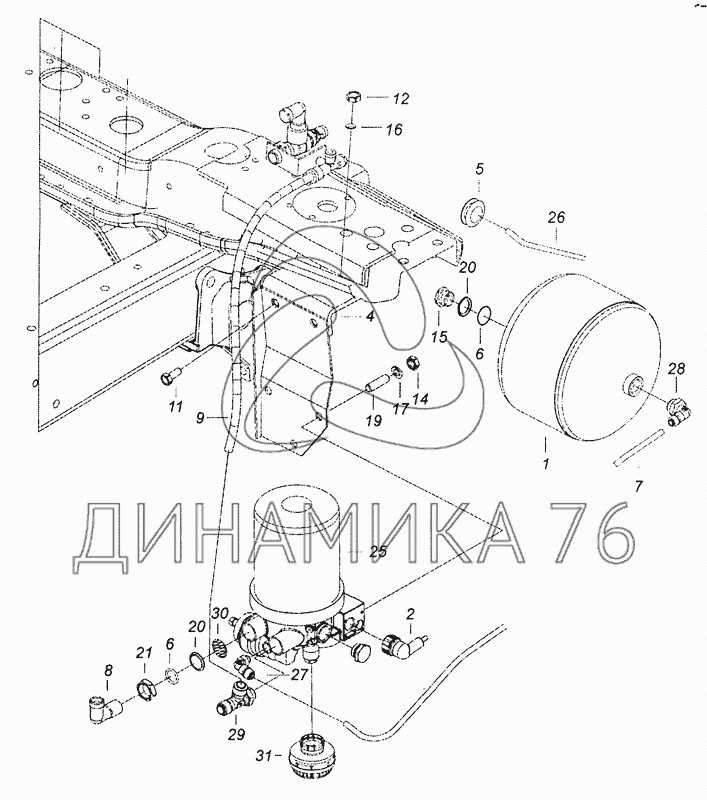

Установка компрессора и магистралей подачи воздуха
Для работы воздушной подушки необходим компрессор с производительностью не менее 200 л/мин и давлением до 10 атмосфер. Оптимальный вариант – поршневой компрессор с ресивером объемом 25–50 литров. Его следует разместить в защищённом от влаги и грязи месте, например, за кабиной или в нише рамы. Крепление осуществляется через виброизоляционные опоры.
Компрессор подключается к электросети КАМАЗа через реле давления и предохранитель на 30 А. Питание следует брать напрямую от аккумулятора через реле, управляемое замком зажигания. Это исключает случайный запуск при выключенном двигателе.

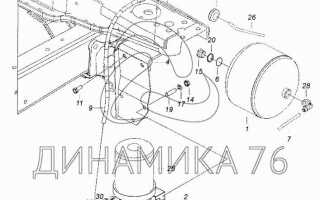

От компрессора воздух подаётся в ресивер, установленный параллельно штатной пневмосистеме. Для разводки используются армированные полиуретановые шланги диаметром 10 мм с рабочим давлением не менее 12 бар. Все соединения выполняются с помощью резьбовых фитингов с тефлоновой лентой. Допустимо применение быстросъёмных соединений только в обслуживаемых местах.
Воздушные магистрали прокладываются вдоль рамы на пластиковых клипсах или металлических хомутах с резиновыми вставками. Не допускается провисание и соприкосновение с подвижными элементами. Минимальный радиус изгиба шлангов – 50 мм. Обязательно наличие влагоотделителя перед входом в блок управления подушками. Для защиты от замерзания рекомендуется установка электроподогрева магистралей в зоне ресивера и блока распределения.
Перед пуском проверяется герметичность системы при давлении 8 бар. Допустимое падение – не более 0,2 бар за 10 минут. В случае утечек – подтяжка фитингов или замена уплотнений.
Прокладка кабелей и шлангов с учетом защиты от повреждений
При установке воздушной подушки на КАМАЗ важно правильно спланировать прокладку кабелей и шлангов для обеспечения их надежности и долговечности. Несоблюдение этих рекомендаций может привести к повреждениям, коротким замыканиям или утечкам, что затруднит работу системы.
Основные этапы прокладки:
- Выбор маршрута прокладки: необходимо избегать участков, где кабели и шланги могут подвергаться механическим повреждениям (например, возле острых кромок, движущихся частей). Желательно прокладывать их в местах с минимальным воздействием внешних факторов, например, в защитных кожухах или трубах.
- Использование защитных оболочек: кабели и шланги должны быть заключены в защитные трубки, особенно в местах, где они могут столкнуться с высокой температурой, агрессивными химикатами или механическими повреждениями. Для этого подойдут армированные полиуретановые трубки, которые защищают от внешних воздействий.
- Закрепление кабелей и шлангов: кабели должны быть надежно зафиксированы с помощью пластиковых и металлических крепежных элементов, чтобы предотвратить их натяжение и возможные повреждения. Шланги можно закрепить хомутами, при этом важно не затягивать их слишком сильно, чтобы избежать перегиба.
- Учет температурных колебаний: на участках, где кабели и шланги могут быть подвержены экстремальным температурам, рекомендуется использовать теплоизоляционные материалы или экранирование. Это особенно важно для кабелей, которые проводят питание воздушной подушки, чтобы избежать перегрева и коротких замыканий.
- Прокладка с запасом длины: при укладке кабелей и шлангов следует предусмотреть небольшой запас длины для компенсации возможных деформаций и движения компонентов кузова. Это обеспечит отсутствие излишнего натяжения и повреждений в процессе эксплуатации.
Использование этих методов позволяет продлить срок службы воздушной подушки на КАМАЗ и уменьшить вероятность поломок и повреждений.
Регулировка давления и проверка герметичности системы
Для корректной работы воздушной подушки на КАМАЗ необходимо строго следить за давлением в системе. Давление регулируется с помощью компрессора, установленного на автомобиле, и специального клапана давления. Ожидаемое давление в системе воздушной подвески для большинства моделей КАМАЗа составляет от 7 до 9 атмосфер в зависимости от конкретных условий эксплуатации.
Перед началом эксплуатации убедитесь, что компрессор работает исправно и поддерживает необходимое давление. Для этого воспользуйтесь манометром, установленным на воздушном ресивере. Если давление значительно отличается от рекомендованных значений, проверьте работу компрессора и воздушных фильтров.
Герметичность системы проверяется с помощью мыльного раствора или специализированных аэрозольных средств. Наносите раствор на соединения трубок, клапанов и воздушных подушек. Если появляется пузырьки, значит, есть утечка. В случае обнаружения утечек необходимо подтянуть соединения или заменить поврежденные элементы.
Дополнительная проверка герметичности проводится с использованием специального оборудования для диагностики воздуха в системе. Важно регулярно осматривать воздушные шланги и подушки на наличие повреждений, так как даже маленькая трещина может привести к резкому падению давления, что скажется на безопасности и комфорте езды.
После каждого ремонта или регулировки системы обязательно проверьте, не возникло ли нового давления или утечек. Это гарантирует стабильную работу подвески и предотвращает преждевременный износ компонентов.
Диагностика после установки: как выявить ошибки в монтаже
После завершения установки воздушной подушки на КАМАЗ важно тщательно проверить правильность монтажа. Несоответствия могут привести к нарушению работы подвески и безопасности эксплуатации. Для диагностики ошибок следует обратить внимание на несколько ключевых аспектов.
Первым шагом является проверка уровня давления в воздушных подушках. Используйте манометр для измерения давления и убедитесь, что оно соответствует рекомендуемым значениям, указанным в технической документации. Неправильное давление может быть следствием ошибки в монтаже или неполадок в системе управления пневматикой.
Далее проверьте герметичность соединений. Для этого обильно нанесите мыльный раствор на все места соединений и шлангов. Появление пузырьков воздуха укажет на утечку, что может быть связано с некачественными или неправильно затянутыми фитингами. Поступление воздуха в местах соединения должно отсутствовать.
Затем оцените положение воздушной подушки относительно кузова и рамы. Подушка не должна быть деформирована или смещена. Если подушка слишком сильно сжата или наклонена, это может свидетельствовать о неправильно установленном креплении или ошибке в регулировке пневматической системы.
Проведите тестовую поездку. Во время движения прислушивайтесь к возможным стукам или вибрациям, которые могут свидетельствовать о неправильной работе подушки. В случае возникновения ненормальных звуков или колебаний необходимо проверить правильность монтажа и настройки подвески, включая установку амортизаторов и правильность регулировки высоты подвески.
Кроме того, важно проверить работу системы управления воздушными подушками. При включении системы должно происходить плавное изменение давления и высоты подушек. Резкие изменения или отсутствие отклика могут указывать на неисправность в электропневматических компонентах.
Если все параметры находятся в пределах нормы, а поведение автомобиля соответствует стандартам, установка выполнена корректно. В случае любых отклонений, требуется детальная проверка всех элементов системы и устранение найденных проблем.
Вопрос-ответ:
Какие инструменты понадобятся для установки воздушной подушки на КАМАЗ?
Для установки воздушной подушки на КАМАЗ потребуется стандартный набор инструментов, включая домкрат, набор ключей, гаечные ключи, отвертки, а также специализированные инструменты для работы с пневматической системой, такие как компрессор и шланги. Также понадобятся крепежные элементы для фиксации подушки.
Какие основные этапы установки воздушной подушки на КАМАЗ?
Процесс установки воздушной подушки на КАМАЗ можно разделить на несколько этапов. Сначала необходимо поднять заднюю часть машины с помощью домкрата. Затем удаляются старые амортизаторы или подушки, если они имеются. После этого устанавливается новая воздушная подушка и подключается к системе пневматических трубопроводов. В завершение все соединения проверяются на герметичность и подкачивается воздух в систему.
Как правильно выбрать воздушную подушку для КАМАЗа?
При выборе воздушной подушки для КАМАЗа важно учитывать несколько факторов. Во-первых, нужно обратить внимание на грузоподъемность подушки, чтобы она соответствовала нагрузке автомобиля. Также следует учитывать параметры диаметра и высоты подушки, чтобы она точно подходила под модель вашего КАМАЗа. Лучше всего выбирать подушки известных производителей, которые зарекомендовали себя на рынке, чтобы избежать проблем с качеством и долговечностью.
Как проверить систему после установки воздушной подушки на КАМАЗ?
После установки воздушной подушки важно тщательно проверить систему. Для этого нужно включить пневматическую систему и проверить, поступает ли воздух в подушку и нет ли утечек. Подушка должна равномерно наполняться воздухом, а сам процесс должен быть плавным. Если слышны посторонние звуки или есть утечка воздуха, необходимо повторно проверить все соединения и клапаны.
Можно ли установить воздушную подушку на КАМАЗ самостоятельно или для этого нужно обращаться в сервис?
Установку воздушной подушки на КАМАЗ можно выполнить своими руками, если есть опыт работы с пневматическими системами и соответствующие инструменты. Однако для новичков или тех, кто не уверен в своих силах, лучше обратиться в сервисный центр. Специалисты помогут правильно установить подушку, гарантируя безопасность эксплуатации автомобиля.
Как правильно установить воздушную подушку на КАМАЗ своими руками?
Для установки воздушной подушки на КАМАЗ потребуется несколько этапов. Сначала нужно подготовить рабочее место и все необходимые инструменты, такие как ключи, гаечные ключи, монтажные стойки и комплект воздушной подушки. Затем следует снять старую подвеску (если она есть) и установить на ее место новую подушку. Важно правильно зафиксировать подушку на раме, а также подключить воздушные шланги. При этом необходимо убедиться, что все соединения герметичны и не имеют протечек. После установки проводится проверка работы системы: запуск двигателя, проверка давления в системе и контроль работы подвески. Если все в порядке, можно завершить установку и протестировать машину на ходу.
