Как снять первичный вал на камазе с делителем

Работа с трансмиссией КамАЗа, оснащённого делителем, требует точного понимания устройства коробки передач и последовательности демонтажа узлов. Первичный вал является ключевым элементом, передающим крутящий момент от двигателя к шестерням КПП. Его извлечение необходимо при ремонте синхронизаторов, подшипников или при полной разборке коробки.

Перед началом работ необходимо обеспечить полный слив масла из коробки передач и делителя, чтобы избежать загрязнения рабочей зоны. Следует отсоединить карданный вал, демонтировать делитель и полностью отсоединить корпус сцепления. При демонтаже важно контролировать состояние сальника первичного вала и шлицевого соединения – износ этих элементов требует замены.

Снятие вала требует предварительного демонтажа крышки КПП и фиксации шестерён, чтобы исключить их произвольное смещение. Особое внимание следует уделить фиксаторам, стопорным кольцам и посадочным местам подшипников – повреждения этих элементов могут вызвать последующие неисправности.

Рекомендуется использовать специальный съёмник или проставку с равномерным усилием, чтобы исключить перекос при вытаскивании вала. После демонтажа вал необходимо очистить, оценить степень износа шлицев, проверить геометрию и при необходимости заменить или отшлифовать посадочные поверхности.

Игнорирование технологической последовательности или попытка демонтажа без разбора делителя может привести к повреждению зубчатых зацеплений и корпусов подшипников, что потребует дорогостоящего восстановления.

Подготовка инструмента и рабочего места для демонтажа первичного вала

Перед началом работ необходимо обеспечить свободный доступ к коробке передач с делителем, отключив аккумуляторную батарею и демонтировав кабину при необходимости. Рабочая зона должна быть оборудована прочной подставкой под коробку передач, так как её масса может превышать 200 кг. Недопустимо использование нестабильных опор – существует риск травм и повреждений агрегата.

Из инструмента требуется комплект рожковых и накидных ключей от 10 до 32 мм, вороток с головками, удлинители, кардан, съёмник стопорных колец, зубило, молоток средней массы (1–1,5 кг), монтажные лопатки, пассатижи, шлицевая отвёртка, шестигранники. Обязательно наличие динамометрического ключа с диапазоном до 200 Н·м для последующей сборки.

Для очистки соединений потребуется металлическая щётка и аэрозольный очиститель (например, на основе ацетона). Также нужно подготовить ёмкости для слива трансмиссионного масла объёмом не менее 20 литров, перчатки с прорезиненным покрытием, защитные очки и комбинезон.

Рядом с зоной работ должен находиться металлический стол или стеллаж для размещения снятых деталей. Каждый элемент фиксируется в порядке демонтажа, чтобы избежать путаницы. Магнитная тарелка поможет сохранить мелкий крепёж.

Освещение должно быть направленным и достаточной яркости – минимум 500 люмен. При использовании переносных ламп допускаются только низковольтные устройства (до 36 В) во избежание коротких замыканий и возгорания от утечки масла.

Отключение аккумулятора и слив масла из коробки передач

Для слива масла установите автомобиль на ровную площадку и затормозите стояночным тормозом. Коробка передач КамАЗов с делителем оборудована сливной пробкой в нижней части картера. Перед откручиванием пробки подготовьте ёмкость объемом не менее 18 литров. Используйте шестигранный ключ на 12 мм, открутите пробку против часовой стрелки и дайте маслу полностью стечь. Не допускается использование старого масла повторно – его необходимо утилизировать согласно требованиям экологических норм.

Проверьте наличие металлической стружки на магните сливной пробки. Обилие стружки указывает на износ внутренних элементов коробки и может требовать дополнительной диагностики. После слива масла плотно закрутите пробку, не допуская перекоса резьбы.

Демонтаж карданного вала и разъединение коробки передач с делителем

Перед началом работ необходимо зафиксировать автомобиль противооткатными упорами и сбросить давление в пневмосистеме. Карданный вал отсоединяется в первую очередь. Для этого ключом на 14 откручиваются болты крестовины со стороны фланца коробки передач. Вал фиксируется валиками или проволокой, чтобы исключить падение при окончательном ослаблении крепежа.

После демонтажа кардана переходят к отключению всех соединений между коробкой и делителем. Отсоединяются воздухопроводы управления делителем – важно промаркировать каждый шланг для исключения ошибок при обратной сборке. Далее отключается электрическая проводка, при наличии датчиков заднего хода или датчика скорости – разъемы отсоединяются аккуратно, без повреждения контактов.

Кронштейн опоры коробки откручивается, при этом коробка должна быть предварительно поддержана домкратом или грузоподъёмным механизмом. Разъединение коробки с делителем начинается с откручивания крепежных болтов по периметру стыка. Используется головка на 17 и удлинитель – болты имеют значительное усилие затяжки. После удаления болтов коробка и делитель разъединяются при помощи монтажных лопаток, без ударов и перекосов, чтобы не повредить направляющие втулки и поверхность стыка.

При необходимости для безопасного отделения узлов используется винтовой съемник, установленный в штатные резьбовые отверстия. После разъединения коробка аккуратно отводится назад и опускается на подготовленную платформу или домкрат с широкой опорой. Делитель остается на раме или опоре, если демонтаж производится без его снятия.

Снятие кожуха сцепления и маховика для доступа к первичному валу

Перед демонтажем кожуха сцепления необходимо отключить аккумуляторную батарею и обеспечить свободный доступ к трансмиссионному туннелю. Снимите карданный вал и демонтируйте коробку передач вместе с делителем. После этого обеспечьте фиксацию двигателя на передней подушке и поддомкратьте его через подмоторную плиту для разгрузки задней части.

Отсоедините гидравлический цилиндр выключения сцепления и удалите пневмопроводы от делителя. Открутите крепления кожуха сцепления по периметру. Болты имеют разный размер и длину – укладывайте их в порядке снятия. При снятии кожуха избегайте перекосов, чтобы не повредить направляющие штифты. Вес элемента – более 40 кг, используйте таль или подъемник.

После снятия кожуха зафиксируйте маховик стопором через зубья венца. Открутите болты крепления маховика к коленчатому валу. Болты затянуты с моментом до 220 Н·м, требуется вороток с удлинителем. Снятие маховика производите строго по центру, без перекосов. Вес маховика может достигать 60 кг, для безопасности применяйте съемную каретку или лебедку.

Осмотрите посадочную плоскость на наличие износа или трещин. При наличии следов масла через задний сальник коленвала – замените уплотнение перед дальнейшими работами. Доступ к первичному валу после снятия маховика обеспечен полностью.

Отсоединение делителя и фиксация вторичного вала перед снятием

Перед отсоединением делителя необходимо полностью сбросить давление воздуха в пневмосистеме, чтобы исключить срабатывание переключающих механизмов. Отсоединяются пневмоподводы с маркировкой, идущие на корпус делителя – линии «I» и «II» отключаются последовательно, с фиксацией их положения для последующей сборки.

Далее отсоединяются болты крепления делителя к картеру КПП. Используются головки на 17 и удлинитель. Сначала откручиваются нижние болты, затем верхние. Делитель аккуратно стягивается назад – строго по оси вала, без перекосов, чтобы избежать повреждения шлицев соединения.

Для фиксации вторичного вала используется стопор через люк регулировки шестерен. Через смотровое отверстие вставляется металлический фиксатор – подойдёт плоский стержень диаметром 8–10 мм. Важно зафиксировать вал в положении, исключающем его проворачивание во время демонтажа первичного вала. Дополнительно допускается установка клина между зубьями шестерни и корпусом, при условии полной неподвижности механизма.

Проверяется отсутствие люфта в соединении, после чего можно переходить к следующему этапу – демонтажу первичного вала. Все действия выполняются с учётом конструктивных особенностей конкретной модификации коробки передач КамАЗ.

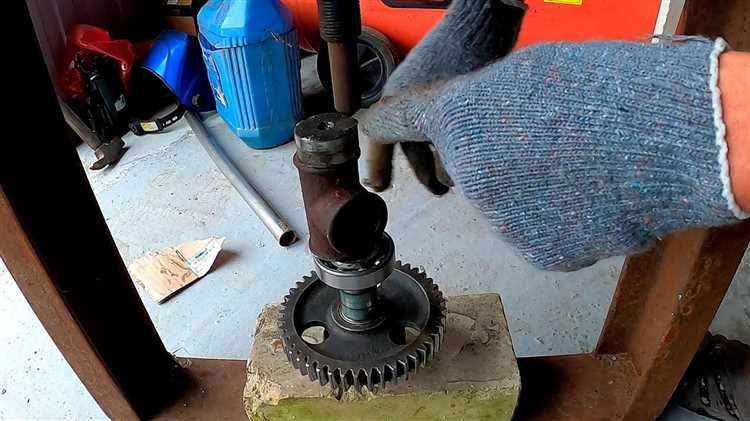

Выпрессовка подшипников и фиксационных колец первичного вала

Процесс выпрессовки подшипников и фиксационных колец первичного вала КамАЗа требует точности и правильной последовательности действий. Неправильное выполнение этих операций может повредить компоненты или затруднить дальнейшую сборку трансмиссии. Рассмотрим ключевые моменты при выпрессовке этих элементов.

Для выпрессовки подшипников первичного вала необходимо выполнить следующие шаги:

1. Подготовка инструмента: Используйте пресс с возможностью регулировки усилия. Рекомендуется использовать приспособления с мягкими подкладками, чтобы избежать повреждения поверхности вала.
2. Выбор правильного пресса: Пресс должен обеспечивать необходимое усилие без создания излишнего давления, которое может повредить подшипник. Оптимальное давление для выпрессовки подшипников составляет 3–5 тонн.
3. Обеспечение фиксации вала: Вал должен быть надежно зафиксирован в прессах, чтобы предотвратить его смещение. Некачественная фиксация может привести к перекосу и износу подшипника.
4. Выпрессовка подшипника: Подшипник следует выпрессовывать равномерно, без перекосов. Для этого важно точно выставить пресса на ось вала, чтобы не повредить элементы крепления.

После выпрессовки подшипника следует особое внимание уделить фиксации колец первичного вала. Фиксационные кольца удерживают подшипники и другие элементы в нужном положении, что важно для нормальной работы трансмиссии.

Рекомендуемые действия при выпрессовке фиксационных колец:

1. Использование специального инструмента: Для снятия фиксационных колец необходимо использовать кольцезажимные или крючковые инструменты, которые позволяют аккуратно извлечь кольца без повреждения внутренних поверхностей вала.
2. Контроль усилия: Излишнее усилие при выпрессовке может привести к деформации кольца. Работать с кольцом нужно плавно, чтобы избежать его повреждения или образования трещин.
3. Обработка поверхности: После снятия колец проверьте на наличие повреждений или следов износа на поверхности вала и подшипников. В случае повреждений произведите полировку, чтобы обеспечить надежное соединение элементов.

Важно помнить, что неправильная выпрессовка может привести к необходимости замены подшипников и колец, а также ухудшению работы трансмиссии. Весь процесс должен выполняться с высокой точностью и вниманием к деталям.

Пошаговое извлечение первичного вала с учетом зацепления с делителем

Для извлечения первичного вала с делителем на трансмиссии КамАЗ, важно правильно учитывать особенности его зацепления с делителем. Этот процесс требует точности, чтобы избежать повреждения компонентов и облегчить дальнейший монтаж.

Шаг 1: Подготовка. Перед началом работы следует установить транспортное средство на ровной поверхности и отключить аккумулятор. Затем ослабьте болты крепления трансмиссии, чтобы обеспечить свободный доступ к первичному валу и делителю.

Шаг 2: Снятие карданного вала. Для этого отсоедините карданный вал от трансмиссии, используя соответствующий инструмент. Перед этим желательно зафиксировать кардан в положении, которое предотвратит его вращение во время работы.

Шаг 3: Освобождение от сцепления. С помощью специального инструмента аккуратно ослабьте сцепление между первичным валом и делителем. Обычно для этого требуется аккуратное воздействие на шлицевое соединение, чтобы не повредить шлицы и не нарушить герметичность.

Шаг 4: Извлечение первичного вала. После ослабления зацепления, аккуратно извлекайте первичный вал из корпуса трансмиссии, используя съемник вала или другой подходящий инструмент. Важно избегать чрезмерных усилий, чтобы не повредить внутренние компоненты трансмиссии.

Шаг 5: Проверка состояния компонентов. После извлечения вала, внимательно осмотрите его и делитель на наличие повреждений или износа. Это поможет предотвратить повторные проблемы в процессе сборки. Особое внимание уделите шлицам и уплотнительным кольцам.

Шаг 6: Установка нового или восстановленного вала. При установке нового первичного вала убедитесь, что шлицевое соединение не имеет загрязнений, и что все компоненты точно подогнаны. После установки вала, зафиксируйте его и проведите проверку работы трансмиссии, чтобы убедиться в правильности сборки.

Проверка износа элементов вала и подготовка к обратной установке

После снятия первичного вала с делителем КамАЗа важно тщательно проверить его элементы на износ, чтобы исключить возможные поломки в будущем. Это гарантирует нормальную работу трансмиссии и продлевает срок службы компонентов. Все детали должны быть осмотрены с особым вниманием, чтобы не пропустить даже минимальные повреждения.

Для начала проверяются следующие элементы вала:

• Шлицы вала. При износе шлицевые соединения теряют точность, что приводит к люфтам и повышенному износу. Шлицы не должны иметь задиров, трещин или излишней шероховатости.
• Подшипники. Проверка подшипников включает визуальный осмотр на наличие трещин, а также вращение на ощупь. Подшипники не должны издавать посторонних звуков при вращении и должны двигаться свободно без заеданий.
• Сальники и уплотнители. Необходимо проверить их целостность и отсутствие утечек масла. Износ сальников может привести к снижению уровня масла в трансмиссии, что увеличивает риск перегрева и поломок.
• Шестерни. Признаки износа включают наличие видимых повреждений зубьев и следов перегрева. Шестерни должны быть без дефектов, а зубья должны быть четкими и равномерно изношенными.

После проверки вала рекомендуется провести его очистку от загрязнений и старой смазки. Используйте специальные очистители или растворители для удаления остатков масла и грязи. Для проверки состояния сальников и уплотнителей также можно провести тест на герметичность, используя воздух под давлением.

При обнаружении любых дефектов элементов вала, таких как трещины, излишний износ или повреждения на шлицах, рекомендуется заменить поврежденные детали. Если дефекты не критичны, и элементы могут служить еще некоторое время, необходимо будет учитывать их состояние при следующей проверке.

Перед обратной установкой вала следует выполнить следующие действия:

1. Очистить все элементы, включая вал и прилегающие части от старой смазки и грязи.
2. Проверить все крепежи на наличие повреждений и коррозии, при необходимости заменить.
3. Нанести новый слой смазки на подшипники и шлицы, чтобы обеспечить правильную работу при следующем запуске.
4. Провести финальный осмотр всех элементов на наличие скрытых дефектов и дефектов после обработки.

После выполнения всех этих этапов можно приступать к обратной установке вала, убедившись, что все компоненты находятся в хорошем состоянии и готовы к эксплуатации.

Вопрос-ответ:

Как снять первичный вал на КамАЗе с делителем?

Для снятия первичного вала на КамАЗе с делителем необходимо выполнить несколько ключевых шагов. Первым делом, нужно отключить аккумулятор, чтобы избежать короткого замыкания и случайных включений электрооборудования. Затем снимаем защитные крышки и откручиваем крепежные болты, удерживающие делитель. После этого отсоединяем вал от коробки передач и вытаскиваем его. Важно при этом аккуратно осмотреть шлицы и другие детали на наличие износа.

Какие инструменты понадобятся для снятия первичного вала на КамАЗе с делителем?

Для выполнения данной работы потребуется набор стандартных инструментов, таких как ключи на 17-19, отвертки, специальный съемник для снятия вала, а также инструмент для демонтажа защитных крышек. Также полезно иметь в наличии смазку для подшипников и болты для фиксации частей в процессе работы.

Какие сложности могут возникнуть при снятии первичного вала на КамАЗе с делителем?

Основной сложностью является возможный заедание вала из-за износа подшипников или загрязнений, которые могут затруднить его извлечение. Также иногда трудности возникают при отсоединении делителя от коробки передач, особенно если детали давно не обслуживались. Рекомендуется использовать специальные съемники и избегать применения чрезмерной силы, чтобы не повредить другие элементы трансмиссии.

Нужно ли менять подшипники при снятии первичного вала на КамАЗе с делителем?

Если подшипники имеют признаки износа, такие как шум или люфт, то их необходимо заменить. При снятии первичного вала с делителем обязательно проверяются подшипники, так как их износ может привести к ускоренному повреждению других частей трансмиссии. Если они в хорошем состоянии, можно оставить их на месте, но рекомендуется смазать перед сборкой.

Как правильно собрать первичный вал на КамАЗе после его снятия с делителем?

После снятия первичного вала и делителя необходимо внимательно осмотреть все детали на наличие износа или повреждений. Все детали, такие как подшипники, шлицы и втулки, должны быть тщательно очищены и смазаны. Далее сборка начинается с установки подшипников на вал, после чего устанавливается вал в корпус коробки передач и соединяется с делителем. Все крепежи должны быть затянуты с необходимым усилием, чтобы избежать их ослабления в процессе эксплуатации. После сборки следует проверить работу всех частей и убедиться, что нет люфта или ненормальных шумов.

Как снять первичный вал с делителем на КамАЗе?

Для снятия первичного вала с делителем на КамАЗе необходимо выполнить несколько этапов. Сначала отключите аккумулятор и убедитесь, что двигатель остыл. Затем снимите защитные кожухи и ослабьте болты крепления коробки передач. После этого необходимо отсоединить привод от первичного вала. Аккуратно ослабьте болты на корпусе делителя и с помощью съемника извлеките вал из его посадочного места. Важно следить за тем, чтобы не повредить уплотнительные элементы и не нарушить рабочую геометрию узлов при разборке.
