Задний торсион на ЛуАЗ 967 играет ключевую роль в работе подвески, обеспечивая равномерное распределение нагрузки и амортизацию на пересечённой местности. При износе или деформации торсиона ухудшается управляемость, увеличивается крен кузова и снижается ресурс других элементов подвески.
Перед началом работ необходимо подготовить прочные опоры, так как задняя часть автомобиля будет полностью вывешена. Использование стандартного домкрата ЛуАЗа недопустимо – требуется устойчивый подкатной домкрат и надёжные страховочные подпорки. Также понадобится ключ на 22, монтажка, молоток, проникающая смазка и металлическая щётка для очистки резьбовых соединений.
Заводская конструкция торсиона крепится к кронштейнам рамы с помощью шлицевого соединения и стяжных хомутов. При демонтаже важно зафиксировать положение торсиона относительно продольной оси машины – даже небольшое смещение приведёт к перекосу подвески и изменению дорожного просвета. Перед снятием рекомендуется отметить метки на втулках и шлицах маркером или керном.
В процессе демонтажа следует учитывать, что детали системы могут быть деформированы или закисшие от времени. Снятие торсиона без предварительной очистки и прогрева крепёжных узлов может привести к повреждению посадочных мест или обрыву резьбы. Особое внимание стоит уделить целостности резиновых втулок – при наличии трещин или следов старения они подлежат обязательной замене.
Подготовка инструмента и безопасной рабочей зоны
Перед началом демонтажа заднего торсиона на ЛуАЗ 967 требуется точно подобрать инструмент и оборудовать рабочую зону с учётом особенностей конструкции автомобиля.
Обязательный набор инструментов:
- Домкрат грузоподъёмностью не менее 1,5 т с низким подхватом
- Две надёжные подпорки с фиксированной высотой от 400 мм
- Ключи: рожковые и накидные (размеры 13, 17, 19 мм), трещотка с удлинителем
- Головки с шестигранником, предпочтительно ударные
- Монтажная лопатка длиной не менее 400 мм
- Медная смазка и очиститель тормозов для последующей сборки
- Фонарик с магнитным креплением или налобный светильник
Рабочая зона должна быть ровной, с твёрдым покрытием: бетон или асфальт. Устанавливать домкрат допускается только на усиленную площадку под лонжероном. Перед поднятием автомобиля необходимо подложить под передние колёса противооткатные упоры.
После вывешивания задней части кузова установить подпорки строго под усиленные точки – основание задней рамы, избегая упора в элементы кузова или подвески. Проверить устойчивость: кузов не должен иметь качаний даже при умеренном нажиме.
Все инструменты разложить на поддоне или тележке с боков от рабочей зоны, исключая необходимость наклоняться под машину за инструментом. Работать рекомендуется в перчатках с прорезиненным покрытием и защитных очках – в районе креплений возможен выброс пыли и ржавчины.
Выбор точки подъема и установка автомобиля на опоры
Перед снятием заднего торсиона на ЛуАЗ 967 необходимо грамотно определить точки подъема и надежно установить автомобиль на опоры. Ошибки на этом этапе могут привести к деформации кузова или повреждению подвески.
- Подъем осуществляется строго под узлы рамы, а не под элементы кузова. У ЛуАЗа 967 рама лонжеронного типа, поэтому оптимальная точка – участок рамы перед задним мостом, ближе к соединению с поперечиной.
- Перед подъемом включить нейтральную передачу и затянуть ручной тормоз. При необходимости – дополнительно подложить упоры под передние колёса.
- Использовать домкрат винтового или гидравлического типа с минимальной грузоподъёмностью 1,5 т и высотой подъема не менее 300 мм. Контактную площадку домкрата располагать строго под лонжероном, не допуская смещения.
- После подъема задней части автомобиля под каждую сторону подставить надёжные подпорки (проектные «козлы» или регулируемые опоры), устанавливая их под ту же часть рамы, где производился подъем.
- Запрещается опирать автомобиль на элементы подвески, оси или кузовные панели. Это приведёт к перекосу и создаст риск срыва автомобиля с опор при демонтаже торсиона.
- После установки на опоры – проверить устойчивость конструкции, вручную раскачав кузов. При малейшем люфте – повторить установку.
Все операции проводить на ровной, твердой поверхности. Грунт, рыхлый асфальт или наклонные площадки недопустимы.
Снятие задних колес для доступа к торсиону
Перед началом работ зафиксируйте автомобиль на ровной площадке, включите первую передачу и установите упоры под передние колеса. Ослабьте гайки крепления задних колес крест-накрест, не вывешивая ось полностью.
Поддомкратьте заднюю часть кузова ЛуАЗа 967 под прочные точки рамы, исключая деформацию кузова. Используйте домкрат с минимальной грузоподъемностью 2 тонны. После подъема установите надежные страховочные опоры под раму – работать только на домкрате категорически запрещено.
Полностью открутите и снимите гайки крепления колес. Аккуратно демонтируйте колесо, удерживая его снизу. Обратите внимание на состояние шпилек и резьбы – при наличии следов износа или коррозии необходима замена.
Осмотрите посадочное место барабана на предмет загрязнений и ржавчины. Очистите поверхность проволочной щеткой, не применяя агрессивные растворители. После демонтажа второго колеса доступ к узлу крепления заднего торсиона становится свободным, что позволяет перейти к следующему этапу разборки.
Очистка крепежных элементов от загрязнений и ржавчины
Перед демонтажом заднего торсиона на ЛуАЗ 967 необходимо тщательно очистить все крепежные элементы для исключения повреждений резьбы и упрощения последующих работ. Это особенно важно для узлов, которые не обслуживались длительное время.
- Сначала удалите поверхностную грязь и пыль при помощи металлической щётки средней жёсткости. Обратите внимание на участки с наслоениями глины или технической смазки, перемешанной с пылью.
- Нанесите на болты и гайки преобразователь ржавчины или проникающую смазку (WD-40, CRC, Liqui Moly) и оставьте на 15–20 минут. Если слой ржавчины значительный, повторите обработку дважды с интервалом в 10 минут.
- После размягчения окислов используйте металлическую щётку, затем переходите к очистке мелких участков при помощи щётки по металлу на дрели или бормашине с проволочной насадкой.
- Оцените состояние резьбы. Если резьбовая часть покрыта рыхлой ржавчиной, аккуратно прочистите её метчиком или плашкой соответствующего диаметра. При наличии заусенцев или повреждений – замените элемент.
- Перед отвинчиванием болтов рекомендуется прогреть резьбовые соединения строительным феном или газовой горелкой, избегая перегрева прилегающих деталей.
Чистые и подготовленные крепежи минимизируют риск срыва грани и обеспечивают корректную разборку узла без дополнительных повреждений.
Отсоединение стабилизаторов и рычагов подвески
Перед началом работ убедитесь, что автомобиль надёжно зафиксирован на подъёмнике или домкратах, подложены страховочные опоры. Колёса демонтированы для свободного доступа к узлам подвески.
Сначала отсоединяется задний стабилизатор поперечной устойчивости. Ключом на 17 открутите гайки крепления втулок стабилизатора к балке. При наличии коррозии рекомендуется предварительно обработать соединения проникающей смазкой. Снимите скобы и аккуратно извлеките стабилизатор из посадочных втулок, следя за тем, чтобы не повредить резиновые элементы.
Далее переходите к отсоединению нижних рычагов подвески. Открутите гайки крепления к задней балке, используя головку на 19 и накидной ключ. Вал шпильки выбивается деревянной наставкой и молотком, чтобы избежать повреждения резьбы. При демонтаже фиксируйте рычаг, так как он может резко отойти под действием остаточного напряжения пружин.
После снятия всех креплений стабилизатор и рычаги извлекаются вручную. Осмотрите все демонтированные элементы на предмет трещин, износа втулок и люфтов. При наличии повреждений замените соответствующие детали до сборки.
Выворачивание болтов крепления заднего торсиона
Для начала работы с болтами крепления заднего торсиона на ЛуАЗ 967 потребуется набор стандартных инструментов: гаечный ключ, трещотка с удлинителем, возможно, лом или баллонный ключ для увеличения крутящего момента. Важно учитывать, что болты могут быть сильно закисшими, особенно если машина эксплуатировалась в условиях повышенной влажности или соленых дорог. Поэтому предварительная обработка болтов жидкостью типа WD-40 значительно ускорит процесс.
Начните с осмотра и очистки области крепления торсиона, чтобы предотвратить попадание грязи и мусора в рабочие компоненты. Погрузитесь под автомобиль, найдите болты, фиксирующие торсион, и подготовьте инструмент. Если болты сильно закисшие, приложите средство для размягчения ржавчины за 10-15 минут до начала работы.
Для откручивания используйте ключ с удлинителем для увеличения усилия. При применении ключа с трещоткой не забывайте правильно настроить его на обороты, чтобы избежать повреждения болтов. Рекомендуется откручивать болты поочередно, начиная с верхнего, чтобы равномерно распределить нагрузку. Если болты не поддаются, используйте метод «ударного откручивания», что помогает при ржавых и закисших соединениях.
Если болты очень трудно откручиваются вручную, можно использовать молоток и аккуратно постукивать по удлинителю ключа для передачи дополнительного импульса. При этом будьте осторожны, чтобы не повредить детали автомобиля. В случае, если болт не сдается, может потребоваться применение болгарки или высверливание поврежденного крепежа.
После успешного снятия болтов важно проверить их состояние. Если они повреждены или имеют следы сильной коррозии, лучше заменить их новыми. Это обеспечит надежную фиксацию торсиона в дальнейшем.

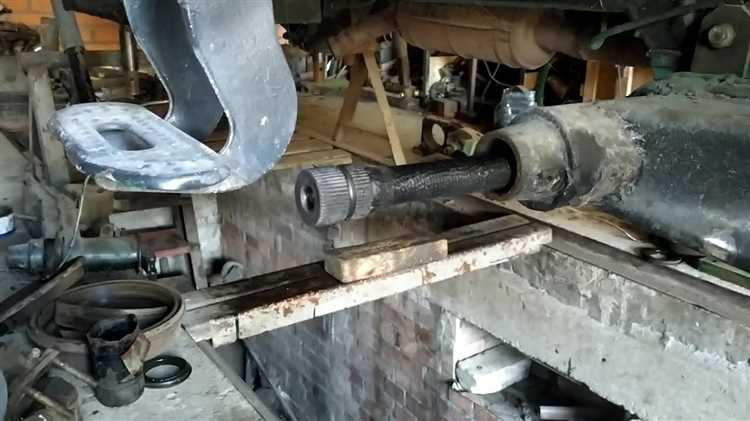

Извлечение торсионного вала из посадочного места
Для извлечения торсионного вала из посадочного места на ЛуАЗ 967 необходимо выполнить несколько точных шагов, чтобы избежать повреждения элементов подвески.
1. Открутите крепежные элементы, фиксирующие торсионный вал в посадочном месте. Используйте головку подходящего размера для ослабления болтов или гаек. Не забудьте перед этим очистить соединения от грязи и ржавчины для предотвращения соскальзывания инструмента.
2. Снимите подшипники или крышки, если они присутствуют. Обратите внимание на состояние посадочных мест подшипников, чтобы избежать повреждения при извлечении торсиона.
3. Используя специальный съемник или молоток, аккуратно ударьте по торсионному валу с одной стороны. Главное – не применять чрезмерные силы, чтобы не повредить металл. Важно помнить, что торсионный вал может быть зажат коррозией, и резкие удары могут привести к его деформации.
4. Если торсионный вал не извлекается, воспользуйтесь рычагом для дополнительного усилия. Убедитесь, что рычаг не повреждает крепежные элементы и не нарушает геометрию конструкции.
5. После извлечения торсионного вала из посадочного места проведите осмотр его поверхности. Если на валу присутствуют трещины или износ, его потребуется заменить.
6. Убедитесь, что посадочное место на кузове не повреждено. Очистите его от грязи и ржавчины, чтобы новый вал или старый после установки могли быть зафиксированы надежно.
Проверка состояния посадочных узлов и фиксаторов
Перед снятием заднего торсиона на ЛуАЗ 967 необходимо внимательно осмотреть посадочные узлы и фиксаторы для предотвращения возможных повреждений в процессе демонтажа. Посадочные узлы должны быть в хорошем состоянии, так как они несут основную нагрузку при эксплуатации автомобиля.
1. Проверка осевого люфта посадочного узла торсиона. Используя отвертку или другой инструмент, проверяйте наличие люфта между торсионным валом и посадочной частью кузова. Если люфт более 1-2 мм, это свидетельствует о деформации или износе посадочного узла, что потребует замены или восстановления.
2. Контроль состояния фиксаторов торсиона. Фиксаторы, которые удерживают торсионный вал на месте, должны быть проверены на наличие трещин, коррозии или других повреждений. Важно убедиться, что они надежно зафиксированы и не имеют признаков ослабления. Если фиксаторы ослаблены или повреждены, рекомендуется заменить их перед сборкой нового торсиона.
3. Проверка крепежных болтов и гаек. Крепежные элементы, фиксирующие посадочные узлы, должны быть проверены на отсутствие ржавчины и износа резьбы. Если болты или гайки повреждены, они должны быть заменены, иначе может возникнуть риск неравномерного распределения нагрузки.
4. Измерение состояния посадочной поверхности. Поверхность, на которой устанавливается торсион, должна быть ровной и не иметь вмятин, заусенцев или других дефектов, которые могут повлиять на качество крепления. При необходимости проведите шлифовку или очистку этой поверхности.
5. Проверка состояния амортизаторов и их креплений. Если амортизаторы подключены к посадочным узлам, необходимо также проверять их крепления. Износ амортизаторов или их креплений может стать причиной нестабильной работы подвески после установки нового торсиона.
Вопрос-ответ:
Какие инструменты понадобятся для снятия заднего торсиона на ЛуАЗ 967?
Для снятия заднего торсиона на ЛуАЗ 967 вам понадобятся: ключи различных размеров (обычно 17 мм и 19 мм), домкрат, баллонный ключ, возможно, отвертка и молоток для снятия старых деталей, а также смазка для облегчения демонтажа. Также полезно иметь подставку для фиксации автомобиля в процессе работы.
Как правильно зафиксировать автомобиль перед началом снятия торсиона?
Перед тем как начать работу, нужно поставить машину на ровную поверхность, затянуть ручной тормоз и подставить подставки под колеса для обеспечения безопасности. После этого можно использовать домкрат, чтобы приподнять заднюю часть автомобиля, а затем аккуратно снять заднее колесо, чтобы получить доступ к торсионной балке.
Какие сложности могут возникнуть при снятии торсиона на ЛуАЗ 967?
Основная сложность при снятии торсиона заключается в том, что часто болты могут быть закисшими, особенно если автомобиль долго не использовался или находился в условиях повышенной влажности. В этом случае может понадобиться применение проникающей смазки или нагрева болтов с помощью горелки, чтобы ослабить закисшие соединения. Еще одна проблема — торсион может быть сильно подвержен нагрузке, из-за чего его может быть трудно снять вручную без дополнительной помощи.
Что делать, если не удается снять торсион из-за сильного закисания болтов?
Если болты не поддаются откручиванию, можно использовать проникающую смазку, например, WD-40. Наносим смазку на резьбу болтов и даем ей немного времени для действия. Если это не помогает, можно попробовать использовать молоток для легкого постукивания по инструменту, чтобы увеличить эффект от откручивания. Также может понадобиться нагрев болтов с помощью строительного фена или газовой горелки, чтобы облегчить их снятие.
Как правильно установить новый торсион на ЛуАЗ 967?
Для установки нового торсиона нужно сначала подготовить все необходимые детали и убедиться, что новый торсион соответствует оригинальным характеристикам. После этого, установив торсион на место, нужно аккуратно закрепить его болтами, не перетягивая их, чтобы не повредить резьбу. Не забывайте проверять геометрию установки, чтобы торсион стоял на своем месте, а затем затянуть все болты с нужным усилием с помощью динамометрического ключа. Проверить работу торсиона можно, прокачав подвеску вручную или прокатившись на автомобиле по небольшой дистанции.
