На двигателе ЗМЗ-409 топливные форсунки установлены в посадочные места впускного коллектора и фиксируются рампой. Со временем форсунки засоряются, начинают подтекать или выходят из строя. Для диагностики и замены необходимо снять их без повреждения уплотнительных колец и посадочных мест.
Работа выполняется на остывшем двигателе при снятом минусовом проводе с аккумулятора. Для доступа потребуется снять декоративную крышку мотора, воздушный патрубок и отключить разъёмы с форсунок. Все работы удобнее проводить с правой стороны моторного отсека, так как там больше свободного пространства.
Перед снятием обязательно сбросить давление в топливной системе. Это можно сделать, вынув предохранитель топливного насоса и запустив двигатель до полной остановки. Либо аккуратно стравить давление через штуцер на рампе, предварительно подложив ветошь. Несоблюдение этого правила грозит выбросом топлива и возгоранием.
После отключения разъёмов необходимо отвернуть крепёжные болты рампы, аккуратно извлечь её вместе с форсунками, расшатывая по оси. При закисании форсунок применять металлический инструмент нельзя, чтобы не повредить посадочные отверстия коллектора. Снятые форсунки осматриваются на предмет повреждений, износа колец и загрязнений распылителей.
Необходимые инструменты и расходники для снятия форсунок на УАЗ 409
Для демонтажа форсунок на двигателе ЗМЗ-409 потребуется подготовить следующий комплект:
Инструменты:
– Торцовые головки на 10 и 13 мм с трещоткой и удлинителем. Головка на 10 мм используется для крепления топливной рампы, на 13 мм – для отсоединения массы от аккумулятора.
– Плоская и крестовая отвертки для снятия фиксаторов жгутов и разъёмов питания форсунок.
– Пассатижи с узкими губками для аккуратного извлечения стопорных скоб форсунок.
– Шлицевой съемник или пластиковая монтажка для поддевания топливной рампы без повреждения.
– Ветошь или тряпки для сбора топлива, которое останется в рампе и магистралях после демонтажа.
Расходники:
– Новые уплотнительные кольца форсунок (верхние и нижние). Для двигателя ЗМЗ-409 подходят кольца размером 14×7×3 мм из маслобензостойкой резины.
– Смазка для резиновых уплотнений на силиконовой основе или моторное масло для облегчения установки новых колец.
– Аэрозольный очиститель дросселя или карбклинер для обработки посадочных мест форсунок перед установкой.
Перед началом работ необходимо отключить аккумулятор и стравить давление из топливной рампы, ослабив штуцер обратки или вытащив предохранитель бензонасоса с последующим запуском двигателя до остановки.
Отключение питания и сброс давления в топливной системе
Перед снятием форсунок на УАЗ Патриот с двигателем ЗМЗ-409 необходимо полностью обесточить топливную систему и сбросить давление. Это исключает разлив топлива и снижает риск возгорания.
Отключение питания начинают с снятия клеммы «минус» с аккумулятора. Ключом на 10 ослабляют гайку, снимают клемму и отводят её в сторону, чтобы исключить случайный контакт.
Для сброса давления в топливной рампе откручивают крышку штуцера на рампе. Подготовить ветошь и ёмкость. Аккуратно нажимают на золотник отверткой или подходящим стержнем. Остатки топлива собирают ветошью. Работать только на остывшем двигателе.
Дополнительно, для полной безопасности, вынимают предохранитель бензонасоса. В блоке предохранителей, расположенном под капотом или в салоне (зависит от года выпуска), находят элемент с маркировкой F18 или согласно схеме, снимают его и проверяют отсутствие звука работы насоса при включении зажигания.
После этих действий можно переходить к отсоединению топливных магистралей и демонтажу форсунок.

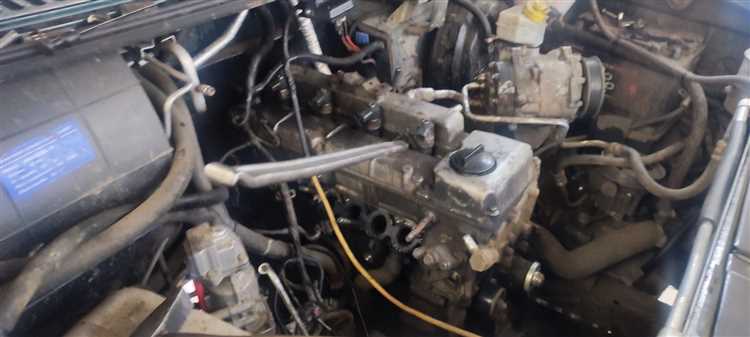

Демонтаж декоративной крышки двигателя и форсуночной рампы
Перед началом работы необходимо отключить минусовую клемму аккумулятора. Это исключит риск короткого замыкания при отсоединении разъёмов топливной системы.
Декоративная крышка двигателя на УАЗ Патриот 409 крепится на четырёх резиновых втулках. Аккуратно подденьте её руками с обеих сторон и снимите вверх. Если крышка сильно держится, следует слегка покачать её из стороны в сторону, чтобы освободить фиксаторы.
Доступ к форсуночной рампе открыт. Отсоедините топливопровод, предварительно сбросив давление в системе. Для этого снимите пластиковую заглушку со штуцера рампы и аккуратно нажмите на золотник, подставив ветошь для сбора топлива.
Далее отключите разъёмы питания с каждой форсунки. Нажмите фиксатор на корпусе разъёма и аккуратно потяните его в сторону. Не допускайте сильных рывков – это может повредить проводку или крепления разъёмов.
Ослабьте два крепёжных болта, фиксирующих форсуночную рампу к впускному коллектору. Используется ключ на 13. После откручивания аккуратно поднимите рампу вверх, покачивая, чтобы вынуть форсунки из посадочных мест без усилия. Уплотнительные кольца могут держать форсунки в коллекторе, поэтому тянуть нужно равномерно, чтобы не повредить их.
После снятия рампы осмотрите уплотнения форсунок. При наличии трещин или деформации кольца подлежат замене.
Отсоединение топливных шлангов и разъемов форсунок
Перед началом работ необходимо сбросить давление в топливной рампе. Для этого откройте крышку бензобака и отключите питание топливного насоса, сняв предохранитель F21 в монтажном блоке под капотом. Заведите двигатель и дождитесь его остановки.
Снимите пластиковую декоративную накладку с двигателя, открутив четыре болта ключом на 10. Освободите доступ к топливной рампе и форсункам. Топливный шланг крепится на штуцере рампы с помощью быстросъемного соединения. Для его отсоединения сожмите фиксаторы по бокам разъема и аккуратно потяните шланг на себя. При необходимости используйте специальный съемник или плоскую отвертку, избегая перекосов.
Разъемы форсунок фиксируются пластиковыми защелками. Чтобы их отсоединить, нажмите на фиксатор с тыльной стороны разъема и аккуратно снимите его с форсунки. Не тяните за проводку – это может повредить контакты. Если защелка прикипела, слегка раскачайте разъем из стороны в сторону, избегая лишних усилий.
Проверьте состояние уплотнительных колец на топливном штуцере и разъемах. При наличии трещин или деформации их необходимо заменить, чтобы исключить утечку топлива после сборки.

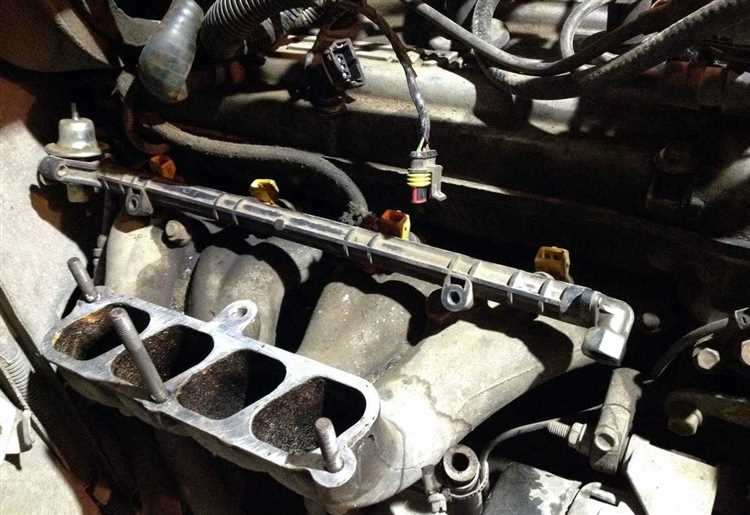

Порядок откручивания креплений топливной рампы УАЗ Патриот
Перед началом работы необходимо сбросить давление в топливной системе. Для этого отключается топливный насос, заводится двигатель и ждётся, пока он заглохнет. После этого снимается клемма с аккумулятора.
Доступ к топливной рампе на двигателе ЗМЗ-409 открывается после демонтажа декоративной крышки и отсоединения топливных шлангов. Шланги предварительно зажимаются, чтобы исключить вытекание топлива. Соединения расстыковываются с помощью быстросъёмных муфт, при необходимости используют специальный съёмник.
Крепление рампы осуществляется двумя болтами М8 с головкой под ключ на 12. Болты располагаются по краям рампы. Откручивать их следует равномерно, чередуя усилие, чтобы избежать перекоса и повреждения посадочных мест.
После удаления крепежа рампа аккуратно поднимается вверх. Не допускается резких движений – форсунки удерживаются в посадочных гнёздах уплотнительными кольцами, и чрезмерное усилие может повредить штуцеры или пластиковые элементы. Если рампа не поддаётся, допускается лёгкое покачивание из стороны в сторону.
Демонтаж креплений выполняется на остывшем двигателе, чтобы избежать деформации металлических деталей и риска ожогов. Болты рекомендуется промаркировать или оставить в рампе для последующей установки на те же места, чтобы сохранить равномерность при обратной сборке.
Вынимание форсунок из посадочных мест без повреждений
Для успешного извлечения форсунок из посадочных мест без повреждений важно соблюдать несколько ключевых шагов. Это позволит избежать поломки форсунок или повреждения посадочных мест, что может привести к дополнительным затратам на ремонт.
- Подготовка инструмента: Перед началом работы убедитесь, что у вас есть все необходимые инструменты. Для вынимания форсунок лучше всего использовать специальный съемник форсунок. Если его нет, можно аккуратно использовать плоскую отвертку, но с особой осторожностью.
- Очистка поверхности: Прежде чем приступить к извлечению форсунок, очистите поверхность вокруг них от грязи и старого топлива. Используйте чистую тряпку или кисть, чтобы избежать попадания частиц грязи в систему подачи топлива.
- Ослабление креплений: Сначала ослабьте крепежные элементы, которые удерживают форсунки в посадочных местах. Чаще всего это болты или защелки. Работайте аккуратно, чтобы не сорвать резьбу и не повредить их.
- Аккуратное извлечение: После ослабления креплений приступайте к извлечению форсунки. Если используется съемник, подключите его к форсунке и аккуратно выдвигайте форсунку из посадочного места. Если съемника нет, аккуратно воздействуйте на форсунку, но избегайте чрезмерного усилия.
- Избегайте перекосов: Во время извлечения форсунки следите, чтобы она не перекосилась. Перекос может привести к повреждению уплотнительных колец или посадочного места. Для этого действуйте плавно и равномерно.
- Проверка форсунки: После извлечения форсунки проверьте ее состояние. Если она выглядит поврежденной или сильно загрязненной, замените уплотнительные кольца и промойте форсунку перед установкой.
Следуя этим рекомендациям, вы сможете извлечь форсунки без повреждений, что обеспечит долгосрочную эксплуатацию системы впрыска топлива.
Проверка уплотнительных колец и седел после снятия форсунок
После того как форсунки сняты с УАЗ Патриот 409, важно тщательно осмотреть уплотнительные кольца и седла. Эти элементы играют ключевую роль в герметичности системы, поэтому их состояние напрямую влияет на работу двигателя.
Начните с проверки уплотнительных колец. Эти кольца обычно изготавливаются из резины или витона, и с течением времени они могут терять эластичность или даже повреждаться. Под вниманием должны быть любые признаки износа, такие как трещины, деформации или потеря упругости. Если кольца повреждены, их необходимо заменить, поскольку поврежденное кольцо может привести к утечке топлива или воздуха.
Проверьте седла форсунок на наличие следов износа или коррозии. Седла должны быть ровными, без задиров или глубоких царапин. Это важно, чтобы форсунки плотно прилегали к головке цилиндра и обеспечивали герметичность. Небольшие дефекты можно устранить с помощью шлифовки, но если повреждения значительные, лучше заменить седло.
Кроме того, стоит обратить внимание на состояние посадочных мест для колец и седел в головке блока цилиндров. Загрязнения или нагары, попавшие в эти зоны, могут нарушить герметичность. Очистите их с помощью специализированных средств, например, очистителя для топливных систем.
Когда проверка завершена, установите новые уплотнительные кольца и убедитесь, что седла форсунок находятся в хорошем состоянии. Для этого можно использовать специальную пасту для герметизации. После установки форсунок проведите тесты, чтобы удостовериться в отсутствии утечек и правильной работе системы.
Подготовка посадочных мест и установка форсунок на место
Перед установкой форсунок необходимо тщательно подготовить посадочные места на головке блока цилиндров. Небрежность на этом этапе может привести к утечке топлива и плохой работе двигателя.
Для начала очистите посадочные места от грязи, масла и старых уплотнительных колец. Используйте мягкую ткань или чистую тряпку, чтобы избежать попадания посторонних частиц. Важно, чтобы посадочные поверхности были ровными, без задиров и повреждений. Для этого можно использовать специализированную щетку или мелкозернистую наждачную бумагу.
Далее, осмотрите форсунки на наличие повреждений. Обратите внимание на электроконтакты и форсунки на предмет износа. Если необходимо, замените поврежденные элементы.
Убедитесь, что уплотнительные кольца на форсунках находятся в хорошем состоянии. Если кольца старые или поврежденные, их нужно заменить. Это предотвратит утечку топлива и обеспечит надежную работу системы впрыска.
При установке форсунки аккуратно вставьте их в посадочные места, соблюдая правильное положение. Не применяйте чрезмерное усилие – форсунки должны легко и без сопротивления войти в свои гнезда. Обратите внимание на ориентацию форсунок в зависимости от типа двигателя. Обычно форсунки должны быть установлены таким образом, чтобы их сопла смотрели в сторону впускных клапанов.
После установки форсунок на место, тщательно затяните крепежные болты, но без излишнего усилия, чтобы не повредить резьбу. Рекомендуется использовать динамометрический ключ для точной затяжки с заданным моментом.
Перед завершением работы осмотрите систему на наличие утечек. Прокачайте топливную систему, запустив двигатель и проверив герметичность форсунок. Убедитесь, что нет признаков подтеков или плохого распыла топлива.
Вопрос-ответ:
Как правильно снять форсунки на УАЗ Патриот 409?
Для начала отключите аккумулятор и снимите защитные элементы двигателя. После этого отсоедините топливопровод от форсунок, аккуратно отсоедините электрические разъемы, чтобы не повредить проводку. Затем открутите крепеж форсунок и извлеките их из гнезд. Важно соблюдать осторожность, чтобы не повредить уплотнительные кольца.
Нужно ли снимать коллектор, чтобы извлечь форсунки с УАЗ Патриот 409?
В большинстве случаев для снятия форсунок с УАЗ Патриот 409 коллектор снимать не нужно. Однако, если доступ к форсункам ограничен, возможно, потребуется частичное демонтаж этого элемента. Следует учитывать, что в таком случае нужно будет снять и остальные компоненты, мешающие извлечению форсунок, например, воздушные фильтры или трубки.
Как избежать повреждения форсунок при снятии с УАЗ Патриот 409?
Чтобы не повредить форсунки при снятии, важно соблюдать аккуратность при отсоединении всех элементов. Используйте пластиковые инструменты или отвертки с мягким покрытием для работы с проводкой и уплотнителями. Форсунки следует извлекать равномерно и без усилий, чтобы не повредить резьбовые соединения или корпуса.
Что делать, если форсунки на УАЗ Патриот 409 застряли и не поддаются?
Если форсунки застряли, не стоит применять чрезмерную силу, чтобы не повредить их или элементы двигателя. Попробуйте аккуратно поддеть форсунки с помощью специального съемника или с использованием проникающих жидкостей, таких как ВД-40. Оставьте жидкость на несколько минут для более легкого извлечения. Если форсунки всё равно не поддаются, лучше обратиться к специалисту.
Как проверить состояние форсунок на УАЗ Патриот 409 после их снятия?
После снятия форсунок можно проверить их состояние визуально и с помощью форсуночного тестера. Осмотрите форсунки на наличие трещин, повреждений или засоров. При помощи тестера можно проверить равномерность распыления топлива и корректность работы форсунки при различных режимах. Если распыление нестабильное или форсунка не работает, возможно, потребуется её чистка или замена.
Как правильно снять форсунки на УАЗ Патриот 409 без помощи специалиста?
Для снятия форсунок на УАЗ Патриот 409 понадобится несколько инструментов, в том числе набор ключей и возможно, съемник форсунок. Начать нужно с того, чтобы снять элементы, которые могут помешать доступу к форсункам, например, воздухозаборник и топливопровод. После этого отсоедините разъемы электрики от форсунок и аккуратно открутите крепеж. Форсунки могут быть достаточно туго сидеть, поэтому при необходимости используйте съемник. Важно при этом избегать повреждения резьбы и других компонентов. Если форсунки сильно загрязнены, лучше их сразу же очистить перед установкой обратно.
Что делать, если форсунка на УАЗ Патриот 409 не поддается снятию?
Если форсунка не поддается снятию, возможно, она сильно застряла из-за коррозии или отложений. В этом случае можно попробовать аккуратно постучать по корпусу форсунки с использованием резинового молотка, чтобы ослабить её. Также поможет использование проникающей жидкости, которая позволит размягчить ржавчину или грязь. Важно не применять чрезмерное усилие, чтобы не повредить детали. Если форсунка всё ещё не выходит, можно обратиться к специалисту для использования профессиональных инструментов, таких как съемники, которые помогут безопасно извлечь форсунку без повреждения.
