Для владельцев ВАЗ 2114 иногда возникает необходимость в прямом подключении дворников, чтобы устранить возможные проблемы с электроникой или повысить надежность системы. В стандартной комплектации дворники работают через реле и управляющую плату, однако частые поломки этих элементов могут привести к отказу работы в плохую погоду. Прямое подключение позволяет обойти эти элементы и сделать систему более устойчивой.
Прежде всего, важно понять принцип работы дворников ВАЗ 2114. Они питаются от аккумулятора через предохранитель и реле, которые регулируют скорость работы и включение. Прямое подключение предполагает исключение реле, что дает возможность управлять дворниками с помощью переключателя, напрямую подавая питание на мотор через проводку. Это позволяет минимизировать количество компонентов, которые могут выйти из строя.
Перед началом работ важно провести несколько подготовительных действий:
1. Отключение аккумулятора: Прежде чем приступить к работе, необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения проводки.
2. Подбор подходящего провода: Для подключения дворников используйте провод с сечением не менее 1,5 мм², чтобы избежать перегрева проводки.
После подготовки проводки и подключения нужно будет использовать переключатель, который будет замыкать цепь и подавать питание на мотор. Также стоит учесть, что при прямом подключении дворники будут работать только на одной скорости, так как стандартное регулирование через реле исключается.

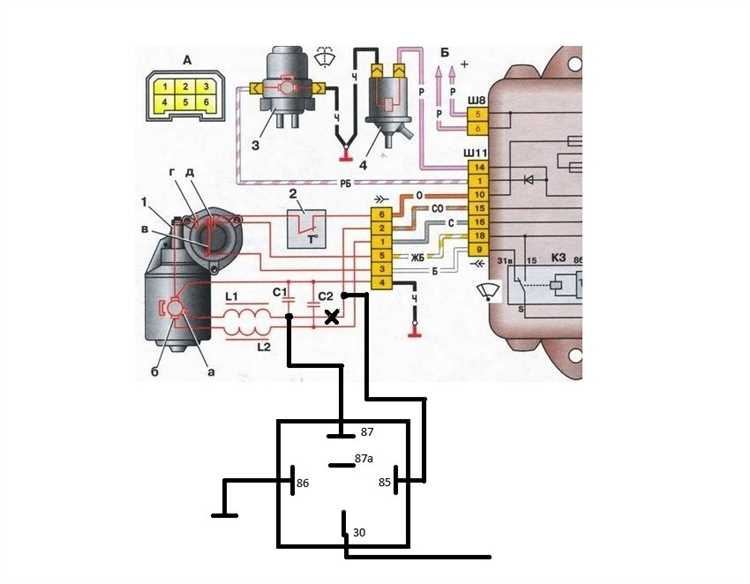

Когда требуется прямое подключение стеклоочистителей на ВАЗ 2114
Прямое подключение стеклоочистителей на ВАЗ 2114 может быть необходимым в нескольких случаях, когда стандартная схема работы не обеспечивает стабильности или нужной функциональности. В таких ситуациях прямое подключение помогает устранить проблемы и улучшить работу системы в целом.

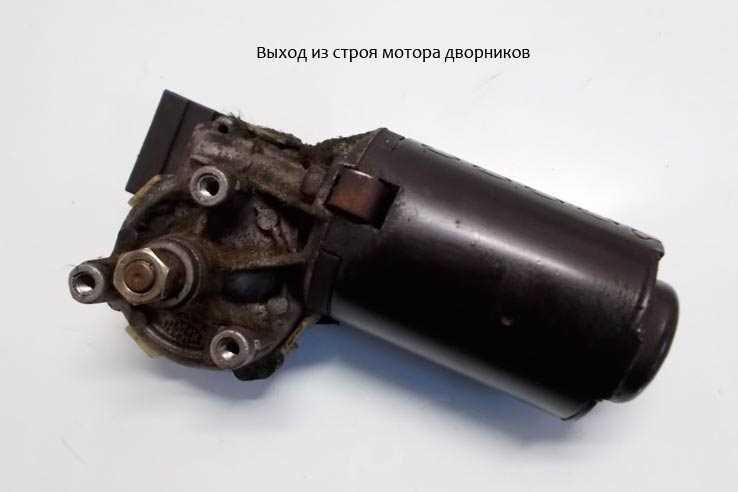

- Неисправность электромотора – если электромотор стеклоочистителей выходит из строя и его замена нецелесообразна или невозможна, можно подключить дворники напрямую к питанию. Это поможет обеспечить их работу на постоянной скорости, без регулировки.
- Неисправность реле или переключателя – если проблема связана с реле или неисправностью переключателя стеклоочистителей, прямое подключение может быть временной мерой, обеспечивающей работоспособность системы.
- Дефекты проводки – если проводка, ведущая к мотору дворников, повреждена или изношена, прямое подключение может стать необходимостью, чтобы обойти поврежденный участок и восстановить работоспособность системы.
- Установка стороннего мотора – если производится замена оригинального мотора на аналог или более мощный, может потребоваться переделка подключения, чтобы обеспечить совместимость нового устройства с системой управления.
- Установка дополнительных функций – при установке дополнительных опций, таких как омыватель с подогревом или повышенные требования к скорости работы дворников, прямое подключение может быть использовано для улучшения работы этих функций.
Стоит помнить, что прямое подключение требует особой внимательности и грамотности при выполнении проводки, чтобы избежать перегрева системы или коротких замыканий. Также важно учитывать, что при таком подключении исчезает возможность регулировки скорости работы стеклоочистителей и включения омывателя через стандартные кнопки.

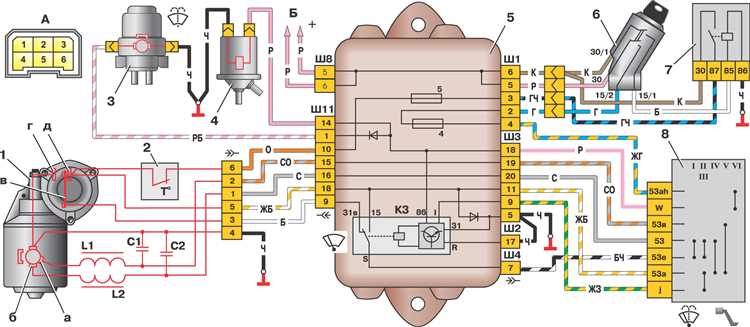

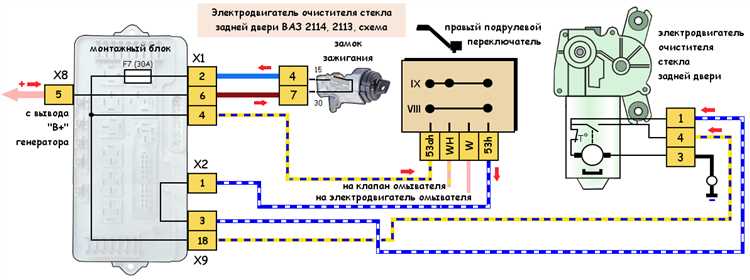

Схема штатного подключения моторчика дворников
На ВАЗ 2114 моторчик дворников подключается через штатный разъем, который обеспечивает питание и управление его работой. Система подключена к бортовой сети автомобиля с напряжением 12 В. В моторчике используется трехконтактный разъем: два контакта для питания и один для управляющего сигнала. Важно, чтобы питание поступало на мотор через предохранитель, который защищает схему от коротких замыканий и перегрузок.
Контакты разъема: первый контакт подает +12 В на моторчик, второй контакт – массу (земля), третий – сигнальный провод, через который поступает импульсный сигнал для управления скоростью работы дворников.
Для правильного подключения необходимо убедиться, что провода не перепутаны. Провода питания и массы должны быть надежно закреплены на соответствующих контактах. При подключении управляющего сигнала важно соблюдать полярность, иначе моторчик не будет работать корректно.
Рекомендации: при модернизации системы или подключении моторчика напрямую к бортовой сети важно использовать качественные разъемы и изолировать контакты, чтобы избежать коротких замыканий и повреждения проводки. Монтировать проводку следует таким образом, чтобы она не мешала движению дворников и не создавалась дополнительного напряжения на элементы управления.
Инструменты и материалы для прямого подключения дворников
Для выполнения подключения дворников на ВАЗ 2114 напрямую, потребуется несколько ключевых инструментов и материалов.
- Проводка с сечением 0,75-1,5 мм² – для надежного соединения компонентов. Рекомендуется использовать качественную медную проводку, чтобы избежать перегрева и потери напряжения.
- Реле – для защиты системы от перегрузок и стабильной работы электрической схемы. Подойдет реле с номиналом 30/40 ампер, обеспечивающее достаточную нагрузочную способность.
- Переключатель (выключатель) – для включения и выключения дворников. Выбирайте модель с защитой от коротких замыканий.
- Изолента – для изоляции контактов. Используйте изоленту с хорошими термостойкими характеристиками, чтобы предотвратить повреждение проводки.
- Клеммы и разъемы – для удобного и надежного соединения проводов. Пластиковые разъемы обеспечат удобство в процессе монтажа и последующего обслуживания.
- Паяльник – для крепления проводов в разъемах. Обратите внимание на мощность паяльника, он должен быть достаточен для работы с проводами большого сечения.
- Мультиметр – для проверки правильности подключения и исправности проводки после установки. Это поможет избежать ошибок и ненадежных соединений.
- Кусачки и ножницы по металлу – для обрезки проводов до нужной длины. Удобны для работы с проводкой различной толщины.
Все эти инструменты и материалы обеспечат качественное подключение дворников и минимизируют риск возникновения неисправностей в системе.

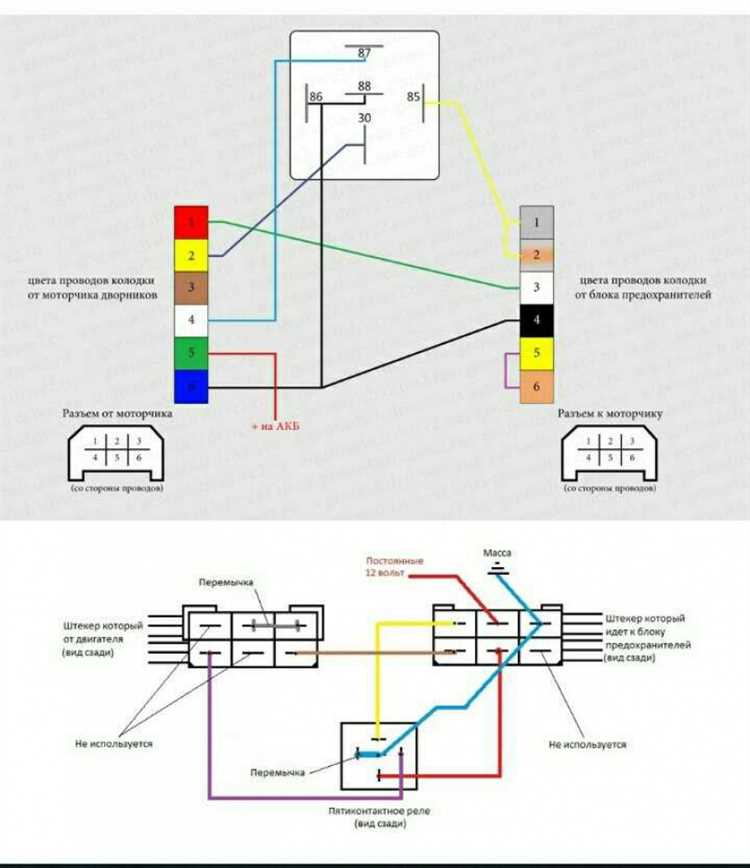

Как найти и отключить штатные провода питания дворников
Для того чтобы найти и отключить штатные провода питания дворников на ВАЗ 2114, необходимо выполнить несколько последовательных шагов. Важно понимать, что дворники работают от электродвигателя, который получает питание через предохранитель и реле. Для отключения питания следует работать с проводкой, чтобы избежать коротких замыканий и других неисправностей.
1. Определение местоположения проводки
Провода питания дворников обычно проходят через центральную консоль и подкапотное пространство. Для начала откройте капот и осмотрите место подключения электродвигателя. Провода питания подключены к мотору через разъем, который можно найти рядом с креплением самого двигателя дворников. Если разъем закрыт защитной крышкой, аккуратно снимите её.

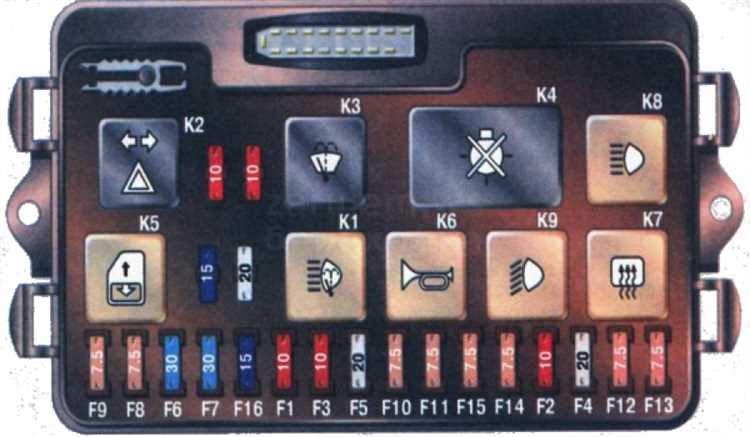

2. Отключение предохранителя
Перед работой с проводкой отключите питание, извлекая соответствующий предохранитель. Для этого откройте блок предохранителей и найдите элемент, отвечающий за работу дворников. Обычно это предохранитель с маркировкой «Wiper» или аналогичной. Извлеките предохранитель, чтобы полностью прекратить подачу питания на электродвигатель.
3. Отключение реле
Следующим шагом является отключение реле, которое управляет подачей тока на мотор дворников. Реле может находиться в салоне или в моторном отсеке. Используйте схемы электрической части автомобиля для точной локализации реле. После его нахождения аккуратно отсоедините соединительные провода.
4. Отключение проводки
Когда питание отключено, аккуратно отсоедините провода, ведущие от реле и предохранителя к мотору дворников. Важно зафиксировать, какие провода отвечают за подачу питания и управление мотором, чтобы избежать ошибок при подключении новых проводов или установке других элементов системы.
5. Проверка работы
После того как вы отключили штатные провода питания, проверьте систему на наличие замыканий или коротких цепей. Для этого можно использовать мультиметр для измерения сопротивления и целостности цепей. Важно убедиться, что питание больше не подается на электродвигатель.

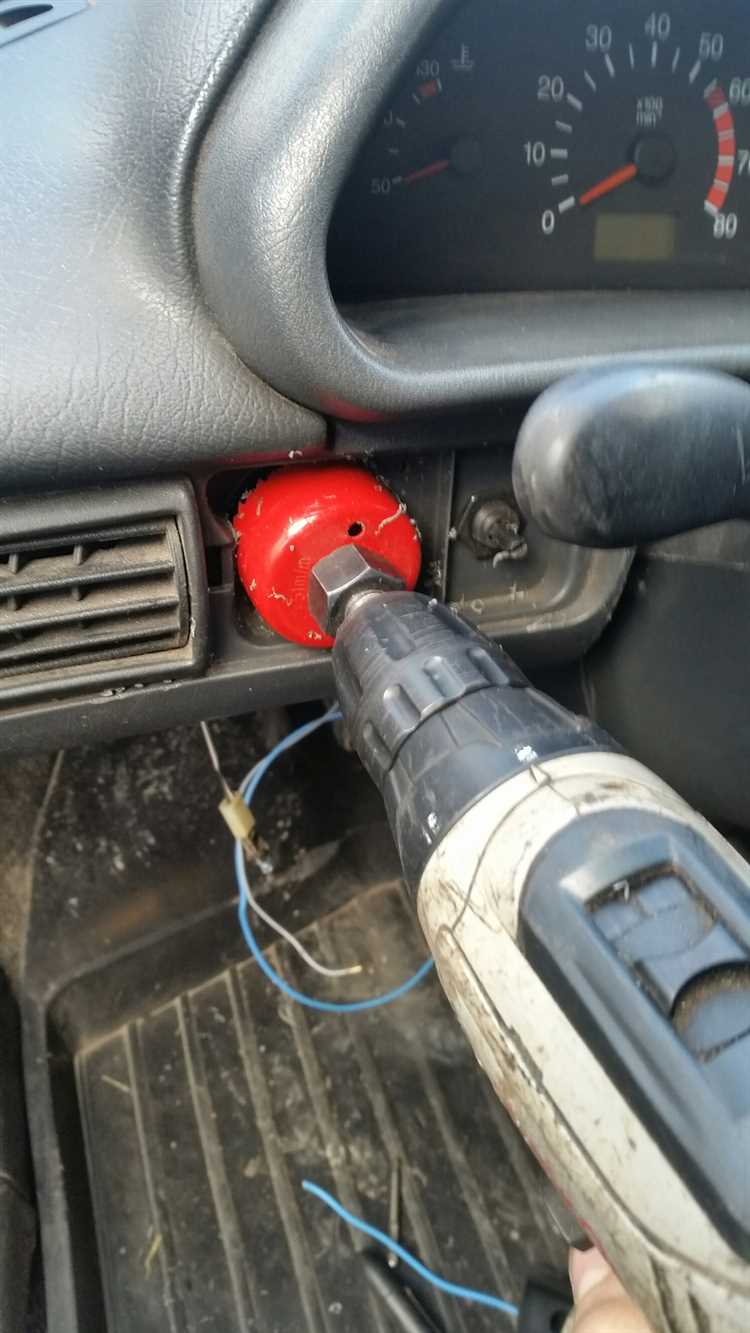

Подключение моторчика дворников напрямую через кнопку
Подключение моторчика дворников ВАЗ 2114 напрямую через кнопку позволяет обойти штатную систему управления и получить независимый контроль за работой стеклоочистителей. Этот способ подходит для владельцев, которые хотят изменить схему работы дворников или устранить неисправности в оригинальной системе.
Для реализации данного подключения потребуется кнопка, реле и провода, соответствующие техническим характеристикам моторчика. Подключение осуществляется с помощью кнопки, которая будет напрямую включать моторчик дворников при подаче на него напряжения.
Процесс подключения состоит из нескольких этапов:
1. Отключите питание автомобиля. Это необходимо для обеспечения безопасности при работе с электрическими компонентами.
2. Извлеките штатный переключатель с панели управления дворниками. Подключение будет осуществляться через новую кнопку, размещённую на панели или в другом удобном месте.
3. Подключите провод от моторчика дворников к одному контакту кнопки. Второй контакт кнопки соедините с проводом, идущим от положительной клеммы аккумулятора через предохранитель (рекомендуется использовать предохранитель на 15-20 А для защиты цепи).
4. Для корректной работы системы нужно установить реле, которое будет отвечать за правильное распределение тока. Подключите реле к проводам управления моторчиком и кнопке. Это предотвратит перегрузки и обеспечит стабильную работу системы.
5. Проверьте подключение. Включите кнопку и убедитесь, что моторчик дворников запускается при нажатии. Также стоит проверить, нет ли перегрева проводки или других неисправностей.
Такое подключение исключает зависимость от штатной системы управления и позволяет использовать моторчик дворников в режиме, который соответствует личным предпочтениям владельца. Однако стоит учитывать, что такая схема может повлиять на работу других компонентов автомобиля, поэтому важно тщательно проверять все соединения и следить за исправностью системы в дальнейшем.
Подключение моторчика дворников напрямую через реле
Для подключения моторчика дворников ВАЗ 2114 напрямую через реле необходимо выполнить несколько последовательных шагов, чтобы обеспечить правильную работу системы и защитить элементы от перегрузок.
Первым шагом будет выбор реле. Рекомендуется использовать реле на 12 В с номиналом от 20 до 30 ампер. Это обеспечит стабильную работу моторчика при его пуске и предотвращение перегрева проводки. Наиболее подходящее реле – это автомобильное реле для приборов с высоким током.
Далее, необходимо подготовить проводку. Проложите провод от аккумулятора до реле с сечением не менее 2,5 мм², чтобы избежать перегрева при работе моторчика. Проводку от реле к моторчику дворников рекомендуется использовать сечением 1,5 мм², так как она будет подвергаться меньшей нагрузке.
Подключение реле осуществляется следующим образом:
- Третья клемма (пин 85) подключается к общему проводу автомобиля, а клемма 86 соединяется с выключателем дворников на панели управления.
Для защиты реле и моторчика от скачков напряжения рекомендуется установить диод параллельно моторчику, чтобы предотвратить обратные импульсы тока, которые могут повредить схему.
Не забудьте установить предохранитель с номиналом 20-30 ампер на положительном проводе от аккумулятора для защиты всей цепи от короткого замыкания.
После выполнения всех подключений, проверьте работоспособность системы. Включите переключатель дворников и убедитесь, что моторчик работает стабильно, а реле не перегревается.
Проверка работы и меры безопасности после подключения
После подключения дворников на ВАЗ 2114 важно тщательно проверить их функциональность. Для этого включите зажигание и активируйте дворники на разных скоростях. Убедитесь, что оба стеклоочистителя движутся без рывков и заеданий, а их траектория соответствует ожидаемой. Если один из дворников не двигается или работает с перебоями, проверьте правильность подключения проводов и контактных соединений.
Проверка электропитания: используйте мультиметр для измерения напряжения на проводах питания дворников. Нормальное значение составляет 12 В при включенном зажигании. Если напряжение отклоняется от нормы, проверьте предохранители и контакты на моторе дворников.
Проверка фиксации дворников: установите дворники в нижнее положение. Они должны полностью прилегать к стеклу, не оставляя зазоров. Если дворники не фиксируются, возможно, поврежден механизм или неправильно установлен рычаг.
Меры безопасности: при работе с электрическими схемами всегда отсоединяйте клемму аккумулятора, чтобы избежать короткого замыкания. Также используйте изолированную отвертку и другие инструменты с защитой от тока. Во время проверки и регулировки дворников избегайте попадания рук в область механизма, чтобы не повредить мотор или детали крепления.
Если обнаружены неисправности в работе дворников, не пытайтесь продолжить использование системы. Проведите диагностику или замените поврежденные компоненты, чтобы избежать возможных поломок и повысить безопасность на дороге.
Вопрос-ответ:
Как подключить дворники напрямую на ВАЗ 2114?
Для подключения дворников напрямую на ВАЗ 2114 необходимо выполнить несколько шагов. Прежде всего, вам нужно будет снять моторчик стеклоочистителя и подключить его к источнику питания напрямую, минуя стандартную систему управления. Для этого понадобится провести проводку от аккумулятора к мотору и установить кнопку для включения дворников в салоне. Это позволит управлять дворниками вручную, без использования стандартных органов управления. Не забудьте установить предохранитель, чтобы избежать короткого замыкания.
Какие провода нужно использовать при подключении дворников на ВАЗ 2114?
При подключении дворников на ВАЗ 2114 рекомендуется использовать провод с сечением не менее 1,5 мм² для подачи питания от аккумулятора. Для управления мотором можно использовать провод с меньшим сечением, но все соединения должны быть надежными и хорошо изолированными. Важно также использовать качественные клеммы для подключения проводов, чтобы избежать перегрева и повреждения системы.
Какие риски связаны с подключением дворников напрямую на ВАЗ 2114?
Подключение дворников напрямую на ВАЗ 2114 может привести к нескольким рискам. Во-первых, это может нарушить работу стандартной системы управления дворниками, что может повлиять на их корректную работу в будущем. Во-вторых, если подключение будет выполнено неправильно, это может вызвать короткое замыкание или повреждение других элементов электрооборудования автомобиля. Поэтому важно соблюдать осторожность при подключении и тщательно проверять все соединения перед эксплуатацией.
Нужно ли устанавливать предохранитель при подключении дворников напрямую на ВАЗ 2114?
Да, обязательно нужно установить предохранитель при подключении дворников напрямую. Это обеспечит защиту от коротких замыканий и перегрузок в электрической системе автомобиля. Предохранитель должен быть выбран с соответствующим номиналом, чтобы защитить мотор стеклоочистителя и проводку от возможных повреждений. Обычно для этой цели выбирается предохранитель на 10-15 ампер в зависимости от мощности моторчика дворников.
Можно ли подключить дворники напрямую на ВАЗ 2114 без вмешательства в штатную электронику?
Подключить дворники напрямую на ВАЗ 2114 без вмешательства в штатную электронику можно, но потребуется выполнить незначительные модификации. Для этого нужно провести новую проводку от аккумулятора к мотору стеклоочистителя, установить переключатель для включения дворников в салоне и аккуратно изолировать все соединения. Однако это решение требует точности, так как любые ошибки могут повлиять на работоспособность системы или привести к повреждениям. Лучше обратиться к специалисту, если вы не уверены в своих силах.
Почему я должен подключать дворники напрямую на ВАЗ 2114? Какие преимущества это дает?
Подключение дворников напрямую на ВАЗ 2114 позволяет улучшить работу системы стеклоочистителей. Это может быть полезно в случае, если стандартная схема подключения вызывает проблемы с мощностью или стабильностью работы. Прямое подключение может повысить эффективность работы мотора дворников, улучшить его отклик и обеспечить более надежную работу, особенно при замене старых деталей. Также такой подход может быть необходим, если вы хотите установить более мощный мотор дворников или использовать дополнительные функции, такие как подогрев стекла.
Как правильно подключить дворники напрямую на ВАЗ 2114? Какие этапы нужно учитывать?
Подключение дворников напрямую на ВАЗ 2114 требует внимания к электросхеме автомобиля и правильного выбора проводки. Сначала нужно отключить питание, чтобы избежать короткого замыкания. Затем следует снять старые компоненты, такие как мотор и переключатель дворников, и подключить новые элементы, например, более мощный мотор или реле. Для подключения можно использовать схему, которая обходится без стандартного блока управления, напрямую подключая мотор к аккумулятору через реле или предохранители. Важно тщательно проверять контакты и изоляцию, чтобы избежать повреждений проводки и обеспечить стабильную работу системы. Также после подключения рекомендуется проверить работу дворников на различных режимах скорости для проверки корректности работы.
