Настройка карбюратора на ВАЗ 2107 – важный процесс для обеспечения стабильной работы двигателя и оптимальной экономии топлива. Чтобы добиться хорошей динамики, низких выбросов и уменьшения расхода горючего, необходимо точно откалибровать воздушно-топливную смесь и правильно отрегулировать основные элементы карбюратора. Это требует внимательности и понимания того, как именно каждый из параметров влияет на работу мотора.
Первоначальная настройка начинается с проверки состояния всех компонентов карбюратора, включая мембраны, клапаны и диффузоры. Любые повреждения или износ этих частей приведут к неправильной подаче топлива, что вызовет нестабильную работу двигателя. Следующий шаг – регулировка уровня топлива в поплавковой камере. Это одна из ключевых операций, которая влияет на качество смеси и работу двигателя при разных режимах.
Для точной регулировки уровня необходимо использовать уровень топлива и откалиброванные инструменты. После этого следует настроить холостые обороты, учитывая их зависимость от состояния смеси. Проверьте правильность работы регулирующих винтов: винт смеси отвечает за обогащение или обеднение смеси, а винт холостого хода влияет на стабильность работы двигателя на низких оборотах.
Не забудьте также провести окончательную проверку после каждой регулировки, чтобы удостовериться, что двигатель не троит и не перегревается. Правильная настройка карбюратора позволяет значительно улучшить показатели работы автомобиля и продлить срок службы двигателя.
Как правильно настроить карбюратор на ВАЗ 2107
Перед началом настройки убедитесь, что карбюратор чист и все детали, такие как жиклеры и воздушные фильтры, не засорены. Это критично для точной регулировки. Также проверьте состояние свечей зажигания, так как их неисправность может привести к некорректной работе карбюратора.
Начать настройку следует с регулировки холостого хода. Для этого с помощью винта регулировки холостого хода установите обороты двигателя в пределах 800–900 об/мин. Если обороты слишком высокие или низкие, подкорректируйте винт и повторно проверьте настройки. После этого проверьте стабильность работы двигателя на холостом ходу, чтобы убедиться в правильности регулировки.
Следующий этап – регулировка состава топливной смеси. Для этого нужно отрегулировать винт смеси, который отвечает за подачу топлива на малых оборотах. Вращайте винт смеси по часовой стрелке, пока двигатель не начнёт работать ровно. Затем постепенно поворачивайте его в противоположную сторону, пока двигатель не начнёт терять мощность или работать нестабильно. Оптимальным будет положение, при котором двигатель работает без перебоев.
Кроме того, важно правильно настроить ускорительный насос. Для этого, во время работы двигателя, несколько раз нажмите на педаль акселератора и наблюдайте за реакцией мотора. Если ускоритель не работает корректно, возможно, потребуется очистка или замена форсунок ускорительного насоса.
Завершив настройку, проведите тест-драйв автомобиля, чтобы проверить, как карбюратор работает в условиях реальной эксплуатации. Убедитесь, что ускорение плавное, а двигатель не глохнет на холостых оборотах.
Проверка состояния карбюратора перед настройкой
Перед началом настройки необходимо убедиться в исправности всех узлов карбюратора. Снимите корпус воздушного фильтра и визуально оцените чистоту внутренних каналов. Отложения нагара и грязи указывают на необходимость промывки. Используйте очиститель карбюратора и мягкую кисть, не повреждая жиклёры и прокладки.
Проверьте плотность прилегания крышки карбюратора. Наличие подтеков топлива по швам означает износ прокладки или неплотность крепления. Осмотрите поплавковую камеру: уровень топлива должен находиться на высоте 24–26 мм от плоскости разъема крышки (для карбюраторов типа Солекс). Отклонения требуют регулировки поплавка.
Нажмите на рычаг дроссельной заслонки – движение должно быть плавным, без закусываний. Проверьте ось заслонки на люфт: его наличие снижает точность регулировки. Подтяните или замените крепления при необходимости.
Извлеките жиклёры и проверьте их на засоры. Продуть жиклёр можно сжатым воздухом. Не допускается использование игл или проволоки – это приведёт к изменению калибровки.
Особое внимание уделите электромагнитному клапану. При включенном зажигании он должен щелкать при подаче напряжения. Отсутствие реакции – причина нестабильной работы двигателя на холостом ходу. Убедитесь в исправности контактов и наличии напряжения на проводке.
Проверка всех перечисленных элементов позволяет исключить механические неисправности и перейти к точной настройке карбюратора без искажений параметров.
Регулировка качества смеси: советы по настройке винта качества
Винт качества смеси на карбюраторе ВАЗ 2107 отвечает за соотношение воздуха и топлива на холостом ходу. Его неправильная настройка приводит к неустойчивой работе двигателя, повышенному расходу топлива и затруднённому запуску.
- Прогрей двигатель до рабочей температуры – не менее 80 °C. Это критично для точной настройки.
- Отключи все потребители энергии: фары, обогрев стекла, вентилятор печки.
- Винт качества выкрути на 2 оборота от полностью закрученного положения – это базовая настройка.
- Медленно поворачивай винт качества по часовой стрелке (обеднение смеси) или против (обогащение), отслеживая изменения оборотов холостого хода.
- Добивайся максимальных устойчивых оборотов – ориентир 850–900 об/мин для стандартного двигателя.
- После достижения максимальных оборотов немного выкрути винт (примерно на 1/8 оборота) для лёгкого обогащения – это обеспечит стабильный запуск и устойчивую работу при нагрузке.
- Отрегулируй винтом количества (он же винт холостого хода) точное значение оборотов, если они превышают норму.
- При регулировке опирайся на слух: двигатель должен работать ровно, без перебоев и «провалов».
- Каждое движение винта делай с паузой 5–10 секунд – смесь не меняется мгновенно.
- Не доверяй визуальному положению винта – считай обороты от упора с точностью до 1/8.
После завершения настройки проверь запуск на холодную и повтори регулировку при необходимости. Нормальная работа двигателя в разных режимах – главный критерий правильной настройки.
Настройка оборотов холостого хода на ВАЗ 2107
Для точной настройки холостого хода на ВАЗ 2107 с карбюратором необходимо обеспечить стабильные условия: прогретый двигатель, исправную систему зажигания и герметичность впускного коллектора. Работы проводятся при отключённом вакуумном опережении и корректно выставленном угле опережения зажигания.

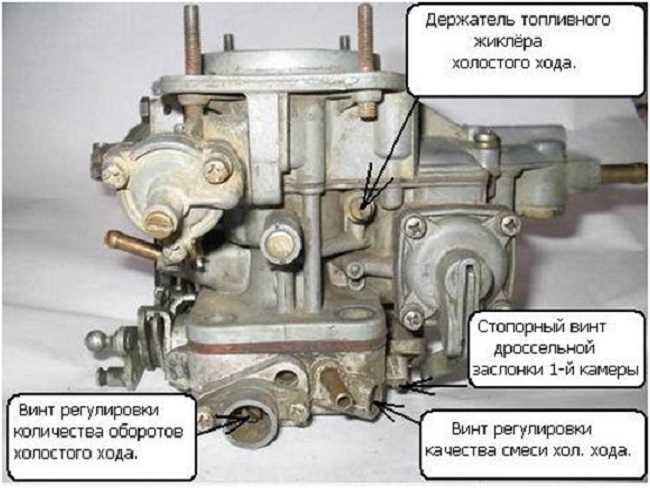

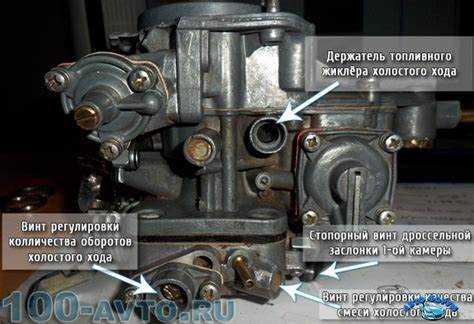

На карбюраторе модели Солекс или ДААЗ используются два винта: регулировки качества (топливо-воздушной смеси) и количества (открытия дроссельной заслонки). Последовательность действий:
1. Завести двигатель, прогреть до рабочей температуры (около 90 °C).
2. Медленно закручивать винт качества до появления неустойчивой работы, затем выкручивать на 1,5–2 оборота – для достижения обогащённой, но устойчивой смеси.
3. Винтом количества установить обороты в пределах 800–900 об/мин. При включённой нагрузке (фары, вентилятор) обороты не должны опускаться ниже 750 об/мин.
4. Повторно подкорректировать винт качества – добиться максимальных оборотов без провалов при нажатии на педаль газа. Затем винтом количества снизить обороты до нормы.
Проверка: при резком нажатии на акселератор не должно быть задержек или провалов. Цвет свечей – светло-коричневый. При отклонении – смесь бедная (белый налёт) или богатая (чёрный нагар).
Как правильно настроить топливные и воздушные каналы
Перед настройкой необходимо убедиться в чистоте всех каналов. Засорённые жиклёры и эмульсионные трубки искажают работу системы. Промой карбюратор ацетоном или карбклинером, продуй сжатым воздухом. Особенно внимательно проверь главные топливные и воздушные жиклёры, эмульсионные каналы и диффузоры.
Настройку начинай с проверки соответствия номеров жиклёров штатным: для двигателя 2105 типичные значения – главный топливный жиклёр первой камеры 107, второй – 112, воздушные – 150 и 165 соответственно. Если установлены нестандартные элементы, восстанови заводскую конфигурацию, если нет уверенности в необходимости изменений.
Уровень топлива в поплавковой камере влияет на подачу смеси. Сними крышку карбюратора и измерь расстояние от прокладки до поплавка при закрытом игольчатом клапане. Для ДААЗ 2107 норма – 6,5 мм. Отклонения приводят к переобогащению или обеднению смеси, особенно при переходных режимах.
Откорректируй винт качества смеси. Заведи двигатель, прогрей до рабочей температуры, выставь устойчивые холостые обороты (около 850 об/мин), затем медленно вращай винт качества по часовой стрелке до падения оборотов, после чего поверни обратно до достижения максимальной устойчивости. После этого отрегулируй винтом количества целевые обороты.
Проверь герметичность уплотнений осей дроссельных заслонок и соединений патрубков. Подсос воздуха нарушает пропорции смеси, особенно на холостом ходу. При подозрении обработай соединения аэрозольным очистителем: если обороты изменились – есть подсос, устранить герметиком или заменой прокладок.
Проверка герметичности карбюратора после регулировки
После завершения регулировки необходимо убедиться, что корпус карбюратора полностью герметичен. Даже минимальная утечка воздуха нарушает топливно-воздушную смесь и приводит к неустойчивой работе двигателя.
Проверка стыков корпуса выполняется при помощи аэрозольного очистителя карбюратора или мыльного раствора. При работающем двигателе (на холостом ходу) аккуратно нанеси средство на соединения верхней и нижней частей карбюратора, а также на основание, где он крепится к впускному коллектору. Если обороты изменились или появились пузырьки – герметичность нарушена.
Фланец крепления – одна из наиболее частых зон подсоса. Убедись, что прокладка не деформирована и болты затянуты крест-накрест с усилием 8–10 Н·м. Перетягивать нельзя – возможно растрескивание фланца или коробление основания.
Проверка осей заслонок проводится при помощи аэрозоля. Обработай участки, где оси дроссельной и воздушной заслонок выходят из корпуса. Если при этом двигатель реагирует изменением оборотов – втулки изношены, требуется их замена или реставрация.
Не допускается эксплуатация автомобиля с негерметичным карбюратором – это ведет к перерасходу топлива, нестабильной работе мотора и перегреву. Герметичность обязательно проверять после каждой разборки и регулировки.
Распространённые ошибки при настройке карбюратора и как их избежать
Слишком бедная или слишком богатая смесь. Частая ошибка – неправильная регулировка винтов качества и количества. Если винт качества закручен чрезмерно, смесь становится бедной, двигатель теряет мощность, перегревается. Перекрученный винт количества – чрезмерно богатая смесь, что приводит к перерасходу топлива, нестабильной работе на холостом ходу. Настраивать нужно при рабочей температуре двигателя, ориентируясь на максимальные и стабильные обороты, затем слегка обеднить смесь до минимального падения оборотов.
Игнорирование состояния жиклёров. Износ или загрязнение топливных и воздушных жиклёров искажает подачу смеси. Перед регулировкой обязательно проверить их диаметр, очистить сжатым воздухом. Использовать иглы и проволоку для прочистки нельзя – это увеличивает диаметр отверстия и нарушает расчётную подачу.
Регулировка при неисправной системе зажигания. Часто пытаются компенсировать перебои в зажигании настройкой карбюратора. Это приводит к неправильной калибровке смеси. Перед работой убедитесь в исправности свечей, катушки, трамблёра и правильности угла опережения зажигания.
Игнорирование уровня топлива в поплавковой камере. Неправильный уровень приводит к нестабильной работе двигателя и проблемам при разгоне. Контролировать его нужно по контрольной пробке: при снятии пробки топливо должно быть на уровне её низа. Корректировка производится изгибом язычка поплавка.
Регулировка без снятия воздушного фильтра. Настройка с фильтром и без него даёт разные результаты. Обязательно снимать фильтр перед регулировкой, а после установки фильтра проверить обороты холостого хода и при необходимости скорректировать.
