Втягивающее реле стартера на ВАЗ 2107 – важный элемент системы пуска двигателя. Оно обеспечивает подключение ведущих контактов и активацию стартера при повороте ключа зажигания. С течением времени реле может выйти из строя, что приведет к проблемам с запуском автомобиля. Заменить втягивающее реле несложно, но требует внимательности и знаний.
Для замены реле потребуется снять стартер с автомобиля, что включает в себя несколько этапов: отсоединение проводки, откручивание крепежей и демонтаж устройства. Важно следовать пошаговой инструкции и использовать подходящие инструменты, чтобы избежать повреждений.
Необходимые инструменты: набор гаечных ключей, отвертка, пассатижи, новая деталь – втягивающее реле стартера для ВАЗ 2107. Рекомендуется также иметь под рукой антисептик для очистки контактов от грязи и окислов.
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания или поражения электрическим током.
Определение неисправности втягивающего реле стартера ваз 2107
Втягивающее реле стартера Ваз 2107 отвечает за подачу тока на обмотку соленоида стартера и его активацию. Если реле неисправно, стартер не будет работать корректно, что приведет к проблемам с запуском двигателя. Для выявления неисправности реле необходимо провести несколько проверок.
Для начала проверьте работу реле на слышимость характерного щелчка при попытке запуска. Если щелчок отсутствует, это может свидетельствовать о поломке реле или неисправности в цепи электропитания. Также стоит обратить внимание на напряжение, подаваемое на реле. Если напряжение не соответствует норме (около 12 В), проблема может быть в аккумуляторе или проводке.
Следующий шаг – проверка состояния контактов реле. Поврежденные или загрязненные контакты могут препятствовать нормальной работе устройства. Очистите контакты, при необходимости замените поврежденные элементы.
Также стоит проверить сам стартер, так как неисправности втягивающего реле могут быть связаны с износом компонентов стартера. Если стартер не вращается, даже при исправном реле, это также указывает на возможную поломку самой детали.
Еще одним признаком неисправности втягивающего реле является периодический запуск стартера при повороте ключа зажигания, когда реле не срабатывает должным образом и не захватывает зубчатое колесо в рабочее положение. В таком случае реле следует проверить на механические повреждения и утрату герметичности.
Для более точной диагностики можно использовать мультиметр для проверки сопротивления обмотки реле. Если сопротивление значительно отличается от нормальных значений, реле необходимо заменить.
Подготовка к замене втягивающего реле: инструменты и меры безопасности
Перед заменой втягивающего реле стартера на ВАЗ 2107 нужно подготовить следующие инструменты: ключи на 10 и 13 мм, отвертку с плоским и крестовым жалом, специальный инструмент для снятия проводов с клемм, и, если необходимо, клещи для сжатия пружины. Также полезно иметь смазку для контактов и изоленту для защиты проводки от возможного повреждения.
Начните с отключения аккумулятора. Это предотвращает короткое замыкание и защитит от возможных электрических ударов. Убедитесь, что автомобиль находится на ровной поверхности, а трансмиссия в нейтральном положении. Работать необходимо в перчатках, чтобы избежать повреждения кожи и попадания грязи в глаза.
Важно убедиться в исправности инструментов и аккуратно работать с клеммами, не допуская их повреждения. При снятии старого реле аккуратно отсоединяйте провода, запоминайте их расположение, чтобы при установке нового реле подключить все правильно.
Не забудьте проверить состояние проводки. Если она изношена или повреждена, замените ее до установки нового реле. Это повысит долговечность работы стартерной системы.
Пошаговая инструкция по снятию старого втягивающего реле стартера
1. Отключите аккумулятор. Для безопасности снимите клемму с отрицательного полюса аккумулятора, чтобы избежать короткого замыкания или случайного включения стартера.
2. Найдите втягивающее реле. Оно расположено на корпусе стартера. Обычно реле крепится двумя болтами, которые нужно открутить для снятия устройства.

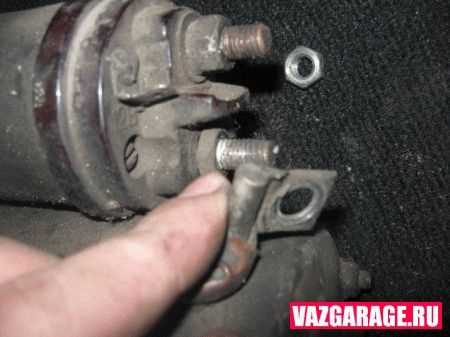

3. Снимите провода с реле. Используйте отвертку для ослабления крепежных винтов, фиксирующих электрические соединения. Отсоедините провода, запоминайте их расположение, чтобы правильно подключить новое реле.
4. Открутите крепежные болты. Используйте гаечный ключ или отвертку с нужным битом для откручивания болтов, которые фиксируют реле на корпусе стартера. Обратите внимание на их положение для установки нового устройства.
5. Снимите втягивающее реле. После того как все крепежи ослаблены, аккуратно снимите реле, придерживая его, чтобы не повредить другие компоненты стартера.
6. Проверьте состояние стартера. После снятия реле осмотрите стартер на наличие других повреждений или износа. При необходимости проведите дополнительную диагностику.
Как установить новое втягивающее реле стартера ваз 2107
Перед тем как приступить к установке нового втягивающего реле стартера на ВАЗ 2107, необходимо подготовить рабочее место и инструменты. Потребуются: ключи на 10 и 13, отвертка, плоскогубцы, а также новое втягивающее реле.
Последовательность действий:
- Отключение аккумулятора: перед выполнением любых работ по замене электрических компонентов обязательно отсоедините аккумулятор. Это предотвратит возможные короткие замыкания и травмы.
- Демонтаж стартера: для замены втягивающего реле необходимо снять стартер с автомобиля. Для этого открутите болты крепления стартера и отсоедините проводку. Внимательно отсоедините провода от клемм.
- Откручивание старого реле: с помощью ключа на 10 открутите болты, крепящие втягивающее реле к корпусу стартера. Будьте аккуратны, чтобы не повредить крепежные элементы.
- Установка нового втягивающего реле: установите новое реле на место старого, ориентируясь по посадочным отверстиям. Закрепите реле болтами, предварительно проверив, что оно правильно встало на место.
- Сборка стартера: после установки втягивающего реле соберите стартер в обратном порядке. Подсоедините провода к клеммам, закрепите стартер на месте, используя болты.
- Проверка работы: перед подключением аккумулятора убедитесь, что все крепления надежно затянуты. Подключите аккумулятор и протестируйте стартер. Если замена выполнена правильно, стартер должен функционировать без проблем.
Совет: перед установкой нового реле проверьте его на совместимость с моделью вашего стартера и автомобилем. Некорректно выбранное реле может привести к неисправности в работе стартера.
Проверка работы нового втягивающего реле стартера после установки
После установки нового втягивающего реле стартера на ВАЗ 2107 важно провести несколько проверок для убедительности, что реле функционирует корректно и стартер работает без сбоев.
1. Включите зажигание. Поверните ключ в положение «включение» без запуска двигателя. При этом должно быть слышно щелчок реле, что свидетельствует о его активации. Если щелчка нет, проверьте подключение проводов к реле и убедитесь в отсутствии окислов или повреждений.
2. Попросите помощника нажать на сцепление и поворачивать ключ в положение «стартер». Вы должны услышать более четкий щелчок, сигнализирующий о том, что втягивающее реле подключило стартер к мотору. При отсутствии щелчка или нестабильной работе стартера, проверьте обмотки реле на предмет короткого замыкания.
3. Если стартер не включается, проверьте напряжение на клеммах реле. Оно должно соответствовать стандартному напряжению аккумулятора (12 В). Низкое напряжение может указывать на проблему с аккумулятором или проводкой.
4. В процессе проверки обратите внимание на возможные перегревы. Если реле сильно нагревается, это может указывать на неправильную установку или неисправность контактов. Проверьте, не перегружается ли цепь, и убедитесь в корректности установки втягивающего реле.
5. Для проверки работы реле в реальных условиях сделайте несколько запусков двигателя, наблюдая за его стабильностью. Рабочее реле должно обеспечивать плавный запуск без задержек и сбоев. Если стартер не запускается сразу или стартер вращается с перебоями, это может быть признаком неисправности самого реле или его соединений.
После этих тестов, если все показатели соответствуют нормам, можно считать, что втягивающее реле стартера установлено и работает корректно. В противном случае необходимо провести дополнительную диагностику проводки и самого реле.
Типичные ошибки при замене втягивающего реле и как их избежать
Другой распространенной ошибкой является установка некачественного или неподобающего реле. Это может повлиять на его срок службы и работоспособность стартера. Лучше всего выбирать оригинальные детали или проверенные аналоги, чтобы избежать частых поломок.
Необходимо также тщательно проверять состояние контактов на стартере перед установкой нового реле. Если контакты загрязнены или повреждены, их нужно почистить или заменить. Иначе новая деталь будет работать неэффективно, что сократит ее срок службы.
При установке нового втягивающего реле следует обратить внимание на его позицию. Ошибки в установке, такие как неправильное ориентирование реле, могут привести к его поломке или трудностям в запуске двигателя. Втягивающее реле должно быть установлено в правильном положении, чтобы избежать лишних нагрузок и износа.
Не стоит пренебрегать проверкой исправности самого стартера. Если стартер не работает должным образом, даже новая деталь не решит проблему. Перед заменой реле необходимо проверить работоспособность стартера, чтобы исключить другие причины неисправности.
Еще одной распространенной ошибкой является отсутствие предварительного замедления напряжения перед демонтажем реле. Работая с электрическими частями, всегда нужно отключать аккумулятор, чтобы избежать короткого замыкания или поражения электрическим током.
Вопрос-ответ:
Как понять, что втягивающее реле стартера на ВАЗ 2107 неисправно?
Если стартер на вашем автомобиле не работает должным образом, например, не прокручивает двигатель или не включается вообще, это может быть связано с проблемами во втягивающем реле. Признаками неисправности могут быть: скрежет или щелчки при попытке завести машину, отсутствие работы стартера при повороте ключа зажигания, а также слабый или вовсе не слышимый звук работы стартера. Чтобы точно определить неисправность, необходимо провести диагностику реле, проверив его работу с помощью мультиметра.
Как заменить втягивающее реле стартера на ВАЗ 2107?
Для замены втягивающего реле на ВАЗ 2107 потребуется несколько шагов. Во-первых, нужно снять стартер с автомобиля. Для этого отключите аккумулятор, затем открутите болты, крепящие стартер к мотору, и отсоедините провода от его контактов. После этого откручиваете болты, крепящие втягивающее реле к стартеру. Убедитесь, что новое реле подходит по всем параметрам, а затем установите его на место старого. После установки крепим стартер обратно, подключаем аккумулятор и проверяем работу устройства. Важно тщательно затянуть все соединения, чтобы избежать короткого замыкания.
Можно ли заменить втягивающее реле стартера самостоятельно, или нужно обращаться в сервис?
Замена втягивающего реле стартера на ВАЗ 2107 вполне возможна для выполнения в домашних условиях, если у вас есть базовые навыки работы с автомобилем и инструментами. Главное – соблюдать осторожность при демонтаже стартерных компонентов и правильно подключить все электрические соединения. Если вы не уверены в своих силах или не обладаете необходимыми инструментами, лучше обратиться в автосервис. Некорректная установка реле может привести к дополнительным повреждениям системы.
Какие инструменты и материалы понадобятся для замены втягивающего реле на ВАЗ 2107?
Для замены втягивающего реле вам потребуются стандартные инструменты: набор гаечных ключей, отвертки, возможно, специальный съемник для стартеров, мультиметр для проверки электрических цепей, а также новое втягивающее реле. Не забудьте подготовить изоленту для изоляции проводов, если потребуется, а также защитные перчатки для работы с электросистемой автомобиля. Также желательно иметь под рукой емкость для снятия стартерных болтов, чтобы не потерять их.
